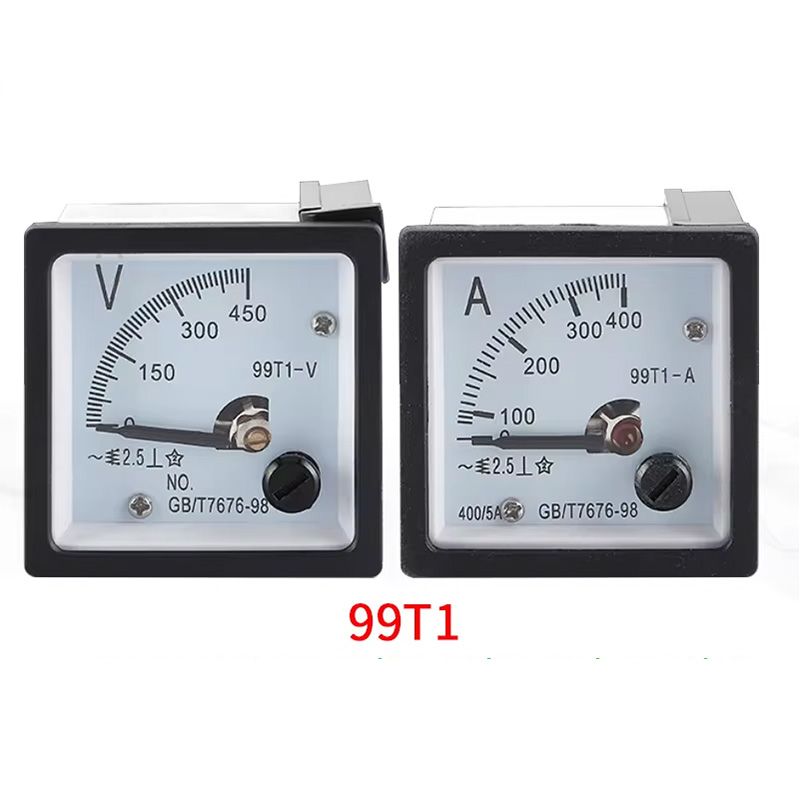

Amperio 99T1-A
El amperímetro 99T1 es un amperímetro de puntero de uso común, adecuado para la instalación en paneles de visualización y grandes placas de interruptores de varios sistemas de control y distribución para indicar parámetros eléctricos relevantes, como la corriente de CA/CC, el voltaje, el factor de potencia, la potencia, el valor sincrónico, la frecuencia, el voltaje de desarrollo y la corriente de sobrecarga.
El amperímetro 99T1 se usa comúnmente como un amperímetro de puntero. Conveniente para observar la magnitud específica de la corriente.
Alcance de la aplicación
Ampliamente utilizado en las siguientes industrias: centrales eléctricas, instalaciones de distribución, equipos mecánicos, barcos, aviación, transformadores, etc.
Estándar internacional
Amperio 99T1 Según las especificaciones y dimensiones del amperímetro de puntero reconocido internacionalmente:
Estructura de composición
Compuesto por un sistema de circuito magnético fijo y piezas móviles. El sistema de circuito magnético del instrumento incluye un imán permanente 1, palmeras de polos 2 fijadas en los dos postes del imán y un núcleo de hierro cilíndrico 3 ubicado entre las dos palmas de polos. El núcleo de hierro cilíndrico se fija en el soporte del instrumento para reducir la resistencia magnética y generar un campo magnético radiante uniforme en el espacio de aire entre la palma del polo y el núcleo de hierro. Cuando la bobina móvil 4 en este campo magnético se desvía alrededor del eje de rotación, los campos magnéticos en los dos lados efectivos siempre son iguales en magnitud y perpendiculares entre sí. La bobina móvil se enrolla alrededor de un marco de aluminio. El eje se divide en dos partes, delantera y trasera. Un extremo de cada medio eje se fija en el marco de aluminio de la bobina móvil, y el otro extremo está soportado en el rodamiento a través de la punta del eje. También hay un puntero instalado en el medio eje delantero, que se utiliza para indicar la magnitud de la electricidad medida cuando la parte móvil se desvía.
Características estructurales
1: (instrumento) Circuito de medición
La parte del circuito interno del medidor de electricidad y sus accesorios, incluidos los cables interconectados (si los hay). Alimentado por corriente o voltaje, uno o ambos son los principales factores que determinan el valor indicador medido. (Una de las corriente o voltaje puede ser la medida)
2 circuito de corriente
Un circuito de medición cuya corriente es el factor principal que determina el valor del indicador medido.
Nota: La corriente que pasa a través de la línea actual puede ser directamente la corriente medida, o suministrada por un transformador de corriente externo, extraída por una derivación externa y proporcional a la corriente medida.
3 líneas de voltaje
Un circuito de medición en el que el voltaje aplicado es el factor principal que determina el valor indicador medido.
Nota: El voltaje aplicado a la línea de voltaje puede ser el voltaje medido, o el voltaje suministrado por un transformador de voltaje externo o divisor de voltaje, o el voltaje proporcional al voltaje medido extraído de una resistencia en serie externa (impedancia).
4 líneas de medición externas
La parte del circuito externo del instrumento, desde el cual se puede obtener el valor medido
5 líneas auxiliares
Necesario para la operación del instrumento, medición de circuitos fuera del circuito.
6 fuente de alimentación auxiliar
Circuito auxiliar para suministrar energía eléctrica
7 componentes de medición
Algunas combinaciones de componentes de elementos de medición. Pueden hacer que la parte móvil produzca un movimiento relacionado con el objeto medido bajo la acción del objeto medido.
8 partes móviles
Los componentes móviles del elemento de medición.
9 Dispositivo indicador
El componente en el instrumento de medición que muestra el valor medido.
10 indicador
Un componente que utiliza una escala para indicar la posición de una parte móvil.
11: Regla de escala
Se puede usar una serie de marcadores y números, combinados con indicadores, para obtener el valor medido.
12 línea de división
Las marcas en el dial dividen la escala en intervalos apropiados para determinar la posición del indicador.
13 línea divisoria cero
La marca de dígitos cero en el dial.
14 divisiones
La distancia entre dos líneas divisorias adyacentes.
Dígitos de 15 grados
Una serie de números combinados con la línea divisoria.
16 posición mecánica cero
La posición de equilibrio del indicador después del elemento de medición del control mecánico está apagado. Esta posición puede coincidir o no coincidir con la línea de división cero.
En instrumentos con posición cero de compresión mecánica, la posición cero mecánica no corresponde a la línea divisoria.
En instrumentos sin fuerzas de reacción mecánica significativas, la posición cero mecánica es incierta.
Exactitud
La precisión de los instrumentos se llama precisión, también conocida como precisión. Se puede decir que la precisión y el error son hermanos gemelos, porque la existencia de error da lugar al concepto de precisión. En resumen, la precisión del instrumento se refiere al grado en que el valor medido del instrumento está cerca del valor verdadero, generalmente expresado como error de porcentaje relativo (también conocido como error de conversión relativa).
Variación
La variación se refiere a la diferencia máxima entre los valores indicados de un instrumento cuando la variable medida (que puede entenderse como la señal de entrada) alcanza el mismo valor desde diferentes direcciones varias veces. En otras palabras, la variación del parámetro medido de pequeño a grande (característica positiva) y de grande a pequeña (característica inversa) es el grado en que el parámetro medido no coincide en condiciones externas constantes. La diferencia entre los dos se llama variación del instrumento
Sensibilidad
La sensibilidad se refiere a la sensibilidad de un instrumento a los cambios en el parámetro medido, o en otras palabras, a la capacidad de responder a los cambios en la cantidad medida. Es la relación del incremento de cambio de salida al incremento de cambio de entrada en estado estacionario. La sensibilidad a veces también se conoce como "relación de amplificación" y es la pendiente de cada punto en la línea tangente de las características estáticas del instrumento. Aumentar el factor de amplificación puede mejorar la sensibilidad del instrumento. Simplemente aumentar la sensibilidad no cambia el rendimiento básico del instrumento, es decir, la precisión del instrumento no mejora. Por el contrario, a veces pueden ocurrir fenómenos de oscilación, causando una producción inestable. La sensibilidad del instrumento debe mantenerse en un nivel apropiado.
