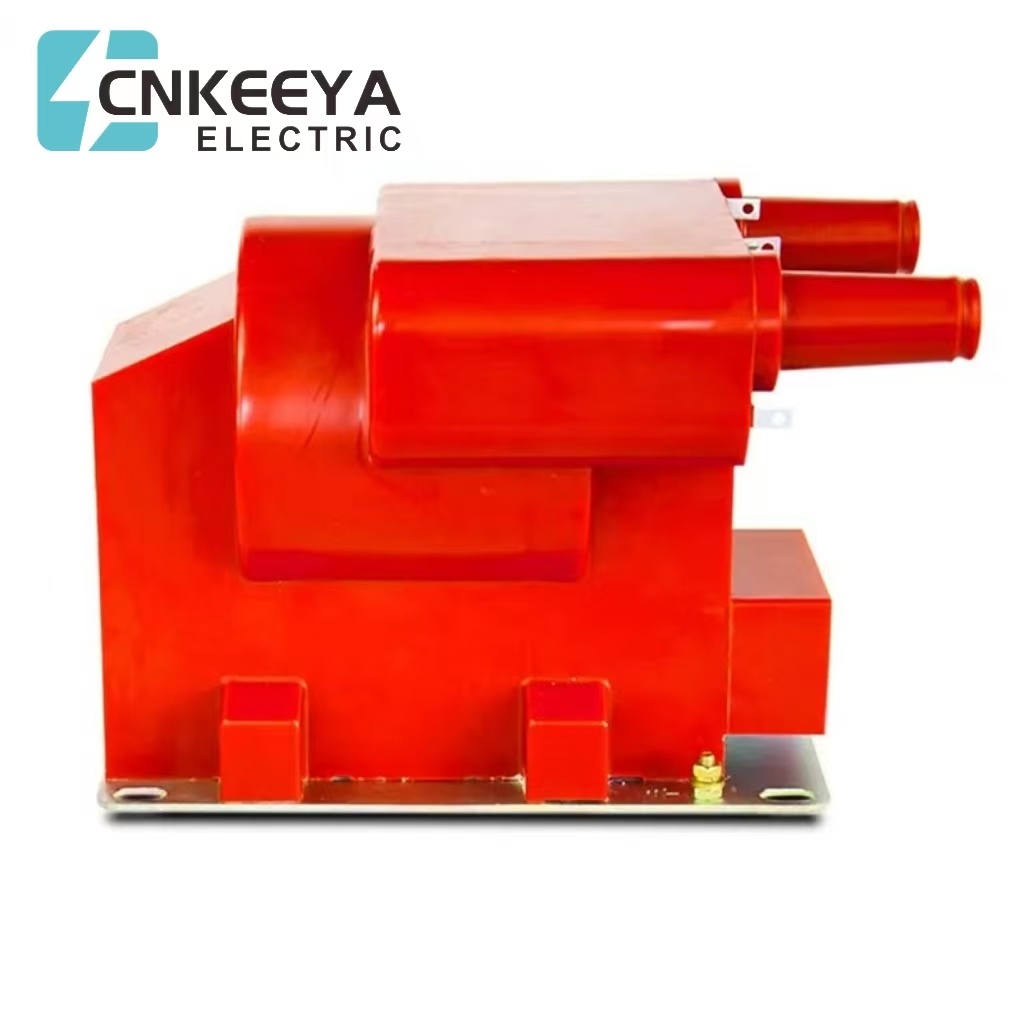

Un transformador de tensión es un transformador de instrumentos que está conectado en paralelo. El propósito de su diseño es proporcionar cargas insignificantes al suministro que se está midiendo y tener relaciones de voltaje y relaciones de fase precisas para lograr una medición precisa de la conexión secundaria.
Un transformador de tensión es un transformador de instrumentos que está conectado en paralelo. El propósito de su diseño es proporcionar cargas insignificantes al suministro que se está midiendo y tener relaciones de voltaje y relaciones de fase precisas para lograr una medición precisa de la conexión secundaria.
1. Estándar del producto: Transformadores de voltaje electromagnéticos GB1207-2006
2. Nivel de aislamiento nominal: 7,2/32/60 kV
3. Frecuencia nominal: 50 Hz o 60 Hz
4. Distancia de fuga superficial del producto: cumple con el nivel de contaminación Clase II;
5. Factor de potencia de carga: COS∮=08 (retraso)
El modelo de transformador de tensión consta de las siguientes partes, representando letras y símbolos el contenido:
Primera letra: J - Transformador de tensión;
Segunda letra: D - monofásico; S - trifásico;
La tercera letra: J - inmersión en aceite; Z - vertido;
La cuarta letra: Número - Nivel de voltaje (KV).
Por ejemplo, JDZX18-10R1 representa un transformador de voltaje fundido monofásico con un voltaje nominal de 10KV.
