Interruptor compuesto de tipo ruso

Interruptor compuesto de tipo ruso

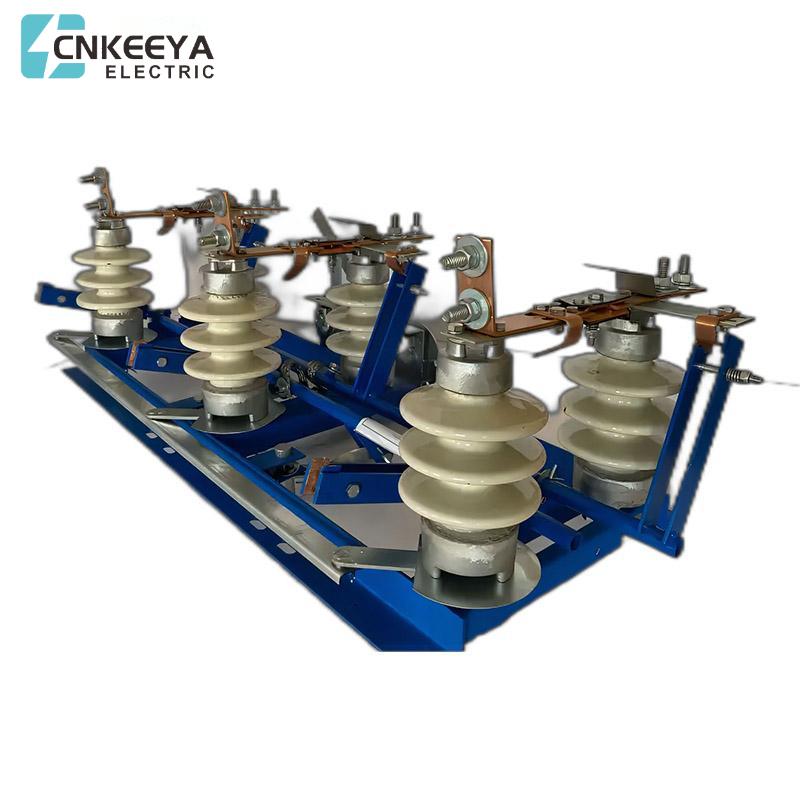

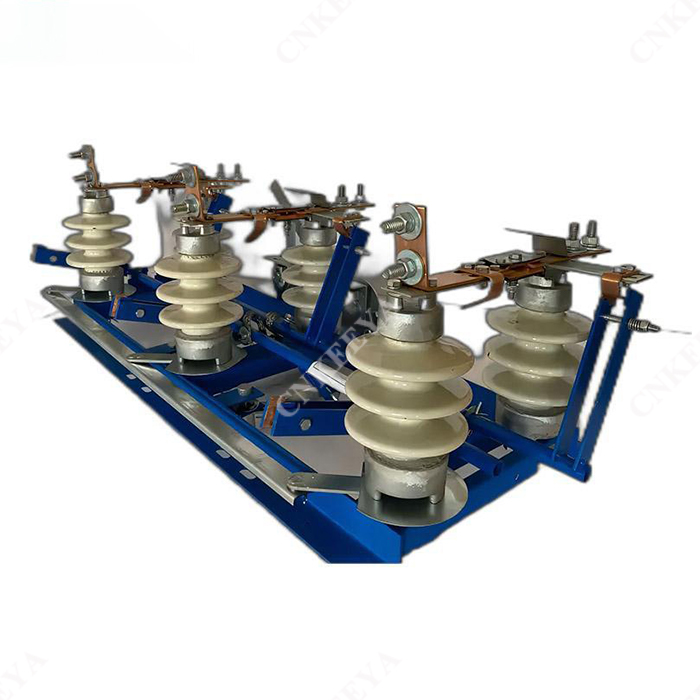

Desconnector RLND-1-10 II / 400 UHL1 se usa en la reparación y prevención de alto voltaje

redes eléctricas o equipos eléctricos con un voltaje de 10 kV, lo que proporciona una eliminación segura de

Voltaje de circuitos de consumo previamente desenergizados, mientras que todos los circuitos de consumo desconectados

están efectivamente fundamentados.

Presupuesto:

Voltaje nominal, KV .......................... 10

El voltaje de funcionamiento más alto, KV .............. 12

Corriente nominal, a ......................................... 400

Corriente de resistencia térmica, KA ....................... 10

Corriente de resistencia electrodinámica, KA ........ 25

Después del tiempo de flujo de corriente, desde:

- Para los cuchillos principales .......................................... 3

- Para cuchillos de conexión a tierra ......................................... 1

Tensión permitida de los cables en el plano horizontal, teniendo en cuenta

Influencia del viento y el hielo, no más, n .......... 200

Distancia de escalofrío del aislamiento externo, CM ..... 30

MTBF, Cycles, B-O ..................... 1000

Dimensiones generales, MM .................................. 1115 X485X370

Peso, kg, no más ............................................ 35

RLND-1-10 II / 400 es indispensable para:

- encender y apagar el voltaje de secciones desenergizadas del circuito eléctrico de alto voltaje;

- La presencia de un compartimento visible de equipos eléctricos, en el que existe la necesidad de

reparación de equipos o equipos protegidos;

- encender y apagar la corriente en ralentí para transformadores de azúcar;

- Fragmentos de invernergización del circuito utilizando conductores de conexión a tierra estacionarios
