KEEYA, un actor destacado en la industria de equipos eléctricos, es un distinguido fabricante de interruptores de aislamiento de alto voltaje para interiores. Con una fábrica de vanguardia y un compromiso con la excelencia, KEEYA se ha consolidado como un proveedor líder en China. Clientes de todo el mundo confían en los productos de KEEYA por su tecnología avanzada y su cumplimiento de estrictos estándares industriales.
Interruptor de aislamiento de alto voltaje interior
Keeya, una fábrica distinguida y proveedor confiable, es un actor clave en la industria de equipos eléctricos y se especializa en la producción de interruptores de aislamiento de alto voltaje para interiores avanzados. Diseñados con precisión en nuestras instalaciones de última generación, estos interruptores de aislamiento ejemplifican la tecnología de vanguardia y la confiabilidad superior en los sistemas eléctricos. Como proveedores dedicados, priorizamos la colaboración con proveedores acreditados para garantizar la integración de componentes de primer nivel, garantizando un rendimiento y seguridad excepcionales. Con nuestra nueva línea de interruptores de aislamiento de alto voltaje para interiores, Keeya continúa estableciendo el estándar de durabilidad, eficiencia y tecnología moderna. Elija a Keeya como su proveedor para obtener lo último en tecnología de interruptores de aislamiento y experimente el futuro del control eléctrico avanzado y confiable.

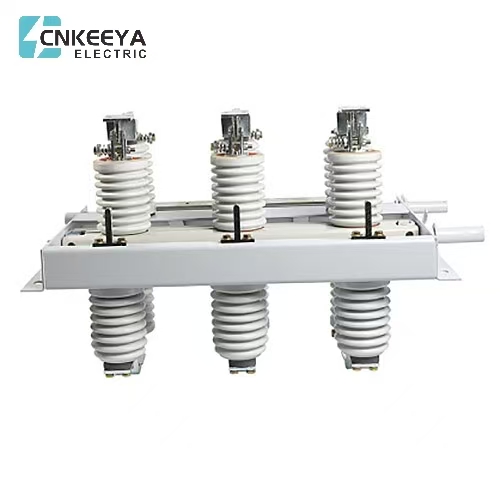

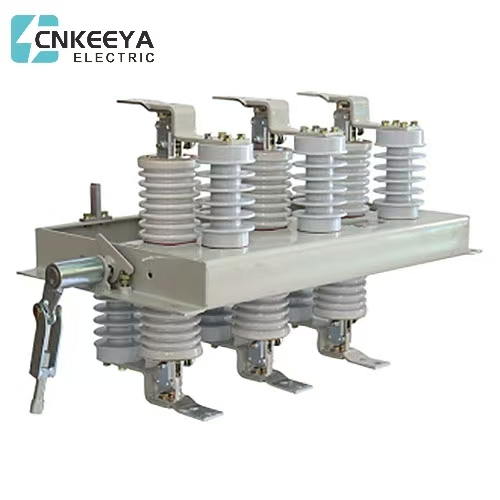

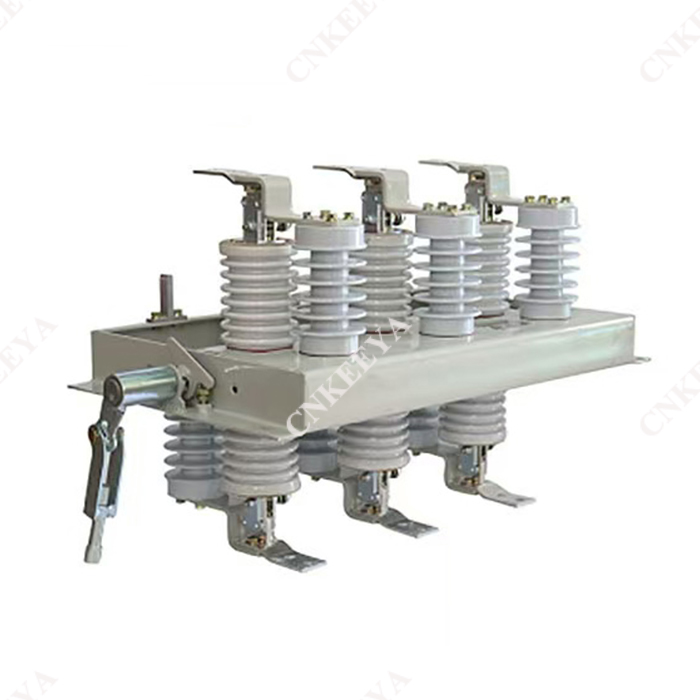

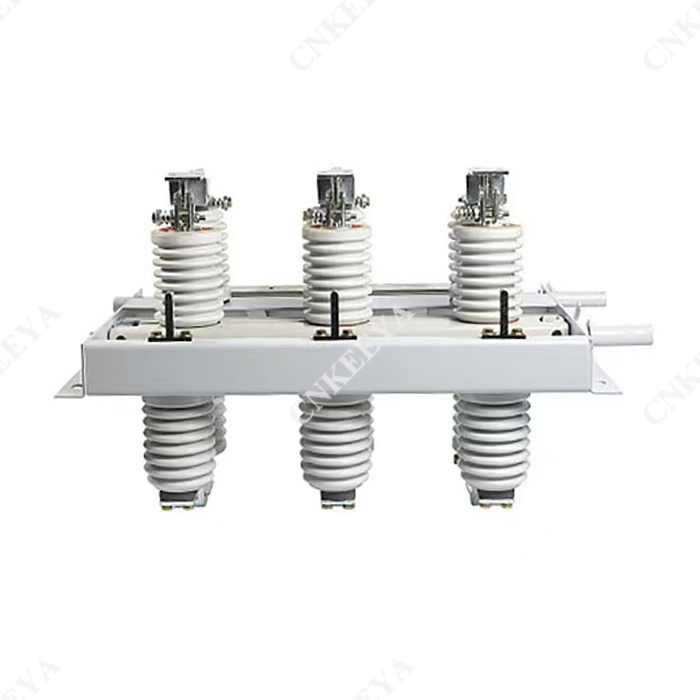

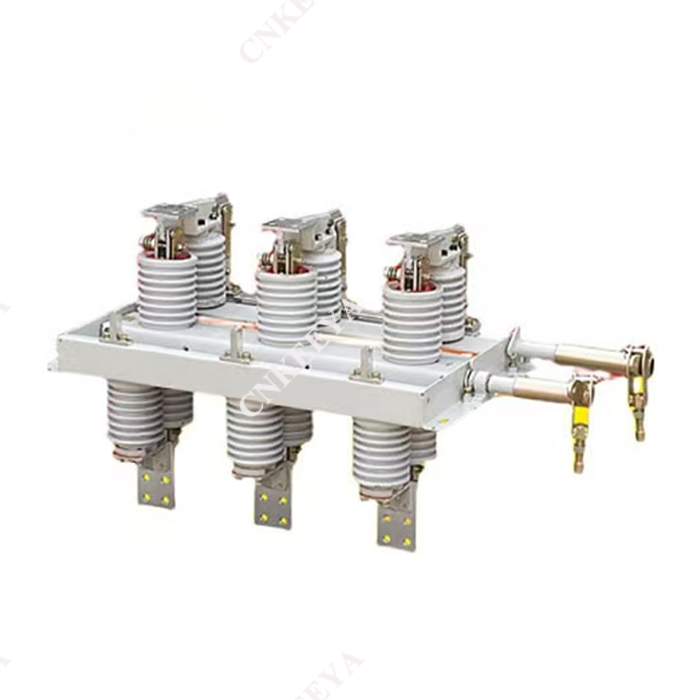

El interruptor de desconexión GN30-12(D) de KEEYA está diseñado para uso en interiores con una tensión nominal de 12 kV y funciona en un sistema de CA trifásico a una frecuencia de 50/60 Hz. Su función principal es interrumpir y transferir corriente para aparatos eléctricos de alto voltaje cuando se encuentran en un estado con voltaje presente pero sin carga. Este interruptor está equipado con un contacto móvil giratorio que se puede instalar fácilmente en el tablero y también admite instalación a través de la pared. Cumple con los estándares descritos en IEC62271-102.
1. Altitud: Hasta 1000 metros sobre el nivel del mar.
2. Temperatura ambiente: Entre -25°C y +40°C.
3. Humedad Relativa: Promedio diario no superior al 95%, y promedio mensual no superior al 90%.
4. Actividad Sísmica: Intensidad no superior a 8 grados.
5. Las áreas designadas deben estar libres de sustancias inflamables, explosivas, corrosivas y no deben estar sujetas a vibraciones severas.
1. Incorpora un diseño bien pensado y una estructura pionera.
2. Los puntos de contacto están distribuidos estratégicamente en dos planos, lo que resulta en una fuerza y presión operativas mínimas, lo que permite ajustes sencillos.
3. Componentes mejorados para conducir y dirigir.
4. Utiliza un contacto móvil tipo columna, lo que reduce efectivamente la fuerza operativa requerida y garantiza una conexión de circuito confiable.
|
Artículo |
Modelo y especificación |
|||||
|
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31,5 |
GN30-12/1250-31.5 |
GN30-12/(1600-3150)-40 |
||
|
GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31,5 |
GN30-12D/1250-31.5 |
GN30-120/(1600-3150)-40 |
||
|
Tensión nominal (kV) |
12 |
|||||
|
Corriente nominal (A) |
400 |
630 |
1000 |
1250 |
1600-3150 |
|
|
Corriente nominal soportada de corta duración (kA) |
12.5 |
20 |
31.5 |
40 |
||
|
Duración(es) nominal(es) del cortocircuito |
4 |
|||||
|
Corriente nominal máxima soportada (kA) |
31.5 |
50 |
80 |
100 |
||
|
Nivel de aislamiento nominal |
Clasificado 1min. FP |
fase a fase/a tierra: 42, entre contactos abiertos: 49 |
||||
|
Tensión soportada (kV) |
||||||
|
Impulso relámpago |
fase a fase/a tierra: 75, entre contactos abiertos: 85 |
|||||
|
Tensión soportada (kV) |
||||||
Aspecto y dimensiones de instalación del GN30-12/1250
El tipo "GW9-10G" de interruptor aislador de alto voltaje para exteriores es el equipo de interruptor de alto voltaje de CA monofásico de 50 Hz. El producto es adecuado para sistemas de energía con voltaje nominal de 10 kV para conectar o desconectar el suministro de energía en circunstancias con voltaje y sin carga.
El aislador adopta una varilla de gancho aislada para operar.
1.La altitud no supera los 1000 m;
2.La temperatura del aire ambiente:Máxima +40*C:;Mínima:Área General -30°C.Páramos -40°C;
3. La presión del viento no supera los 700 Pa. (o correspondiente a una velocidad del viento de 34 m/s):
4.La intensidad del terremoto no supera los 8 grados,
5. La situación de trabajo no tiene vibraciones violentas frecuentes;
8. El sitio de instalación del aislador de tipo ordinario debe mantenerse influenciado por g9s, deposición química de humo y niebla salina. polvo
y otros materiales explosivos y corrosivos que afectan seriamente el aislamiento y la capacidad de conducción del aislador.
7. Sin embargo, el aislador de tipo a prueba de contaminación se aplica a áreas de conducción severamente sucias. No debe tratarse de sustancias explosivas ni de sustancias que provoquen incendios.
