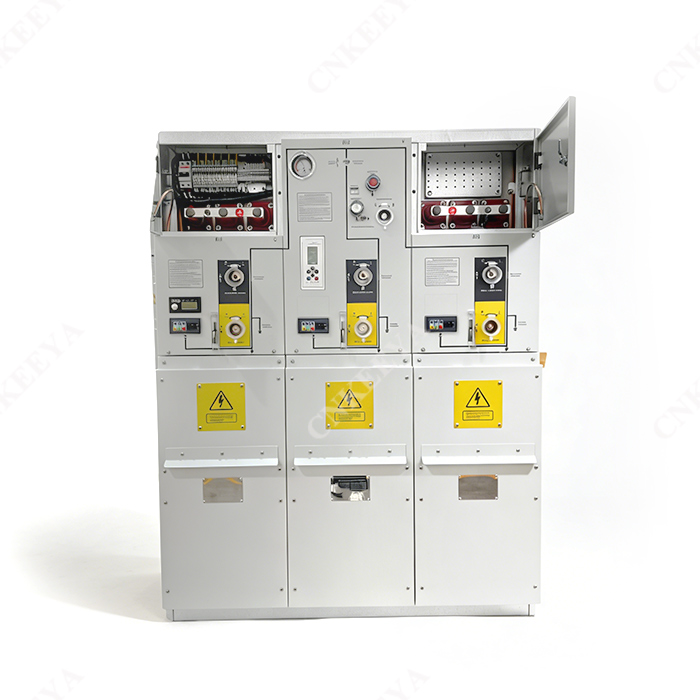

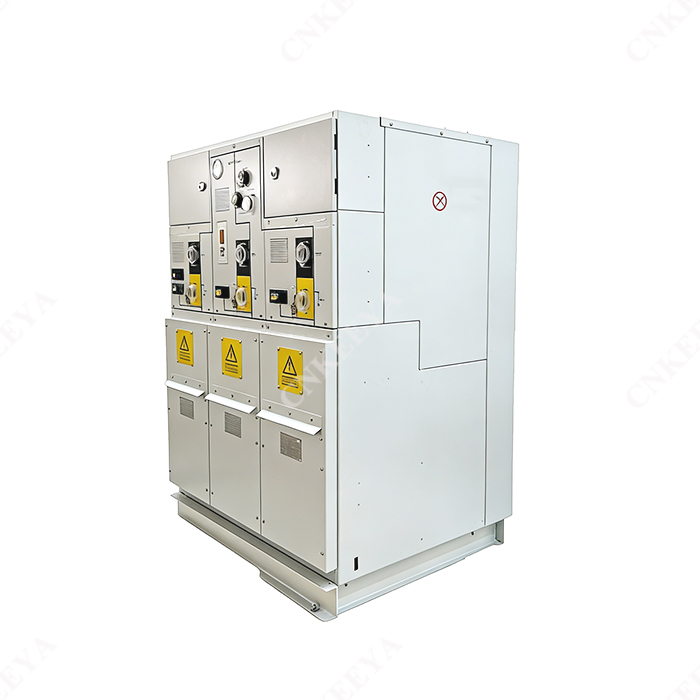

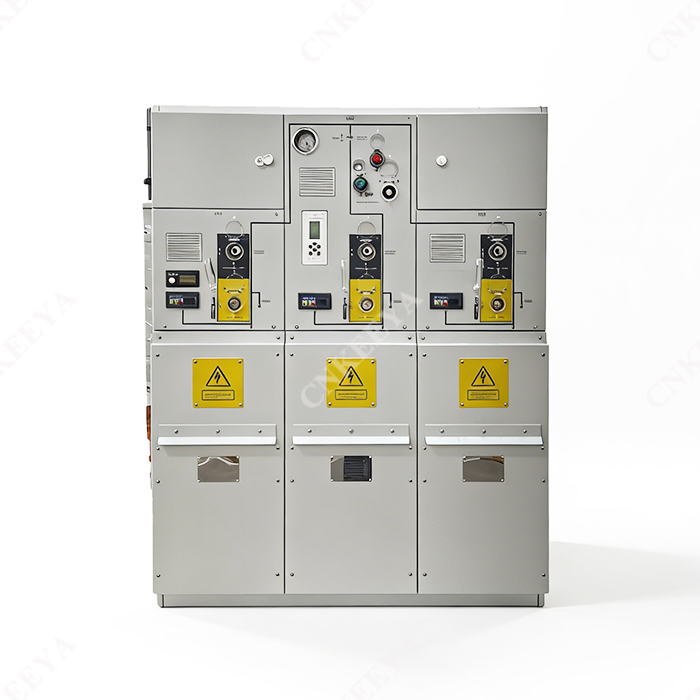

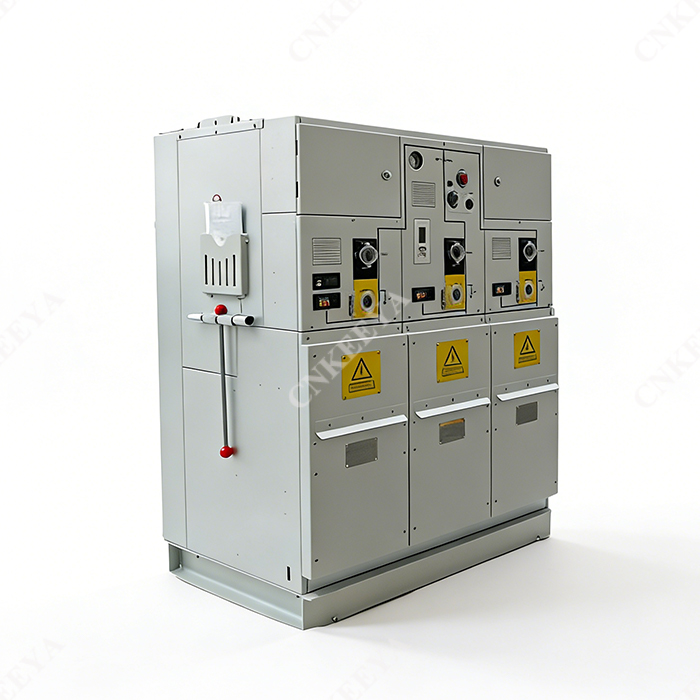

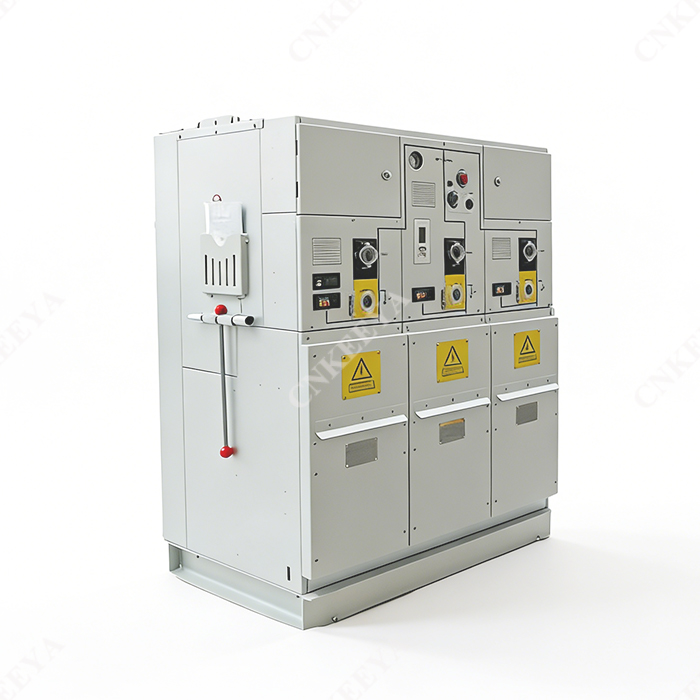

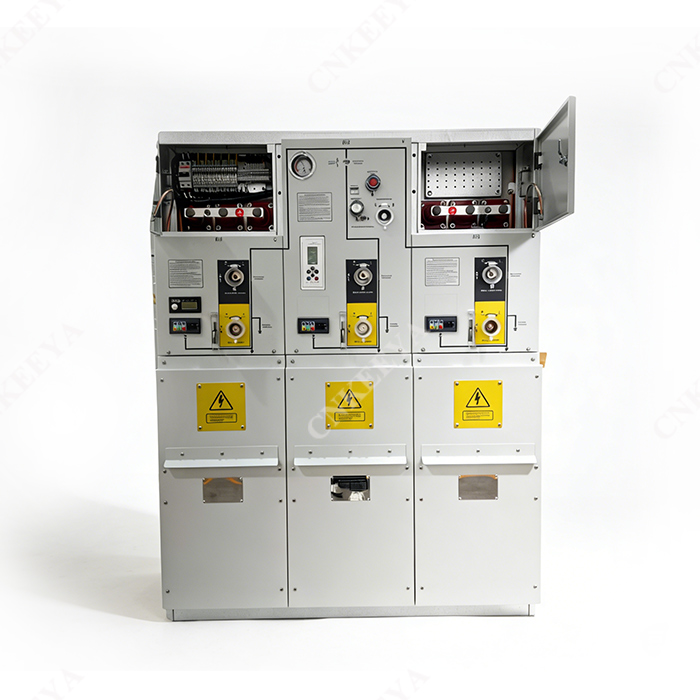

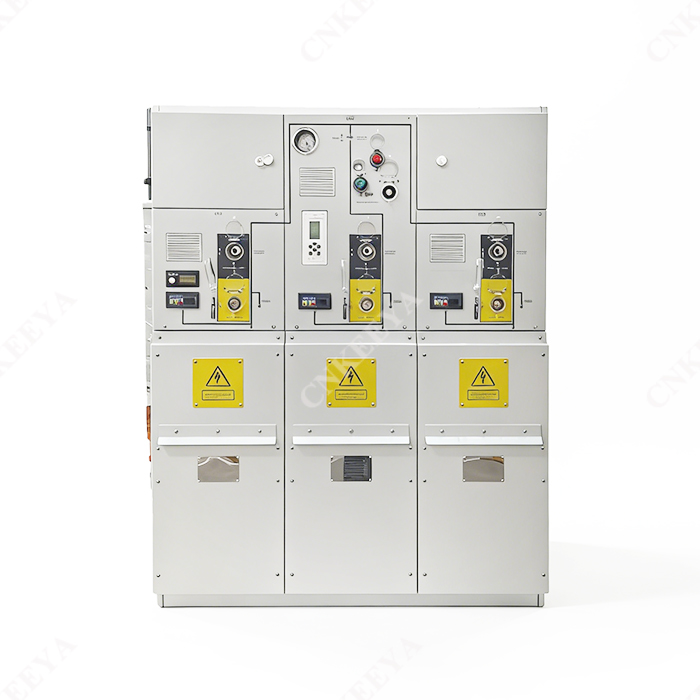

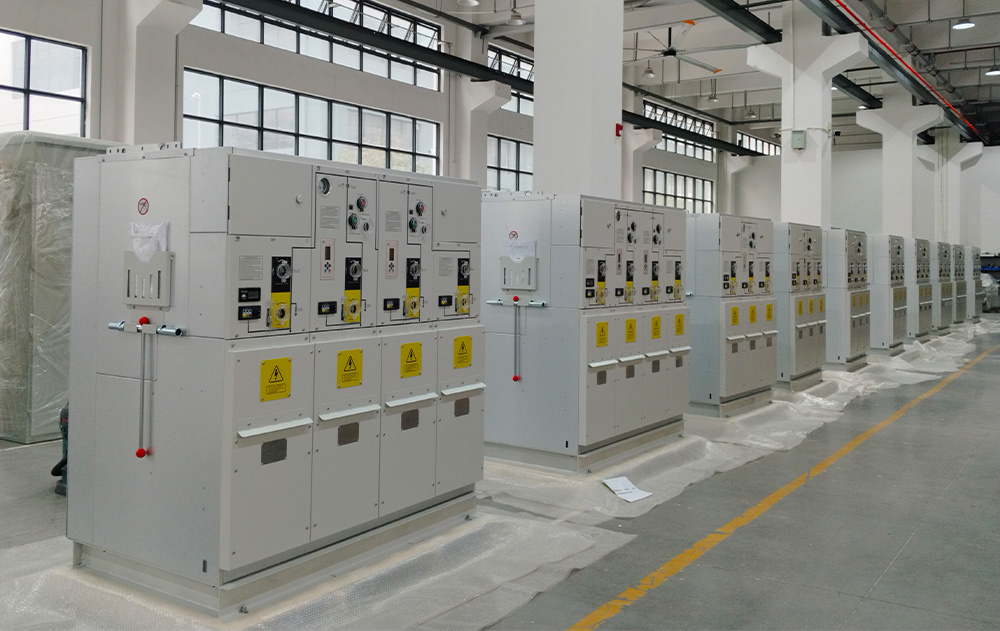

Equipo de interruptor de anillo inflable completamente aislado de 12kV

El equipo de interruptor de anillo inflable completamente aislado de 12 kV se usa ampliamente en sistemas de distribución de energía de 10 kV/6 kV y es el producto de interruptor preferido para todo tipo de subestaciones y sistemas de distribución para usuarios urbanos y rurales. La aparamenta es un modo de unidad modular, que se puede combinar según diferentes propósitos; Hay dos tipos de combinación de unidad fija y unidad expandible para cumplir con el uso flexible de aparamenta compacta en varias subestaciones.

La unidad principal de anillo lleno de gas RM-12(C)/630-25 es un sistema completamente sellado y sus piezas activas e interruptores están encerrados en un cuerpo de acero inoxidable. Todo el cuadro no se ve afectado por las condiciones ambientales externas, lo que garantiza la confiabilidad operativa y la seguridad personal, para lograr un funcionamiento libre de mantenimiento. Al elegir un bus ampliable, se puede realizar cualquier combinación para lograr una modularidad total. El aislamiento de seguridad y el blindaje de la barra colectora extendida garantizan fiabilidad y seguridad. La unidad principal de anillo lleno de gas RM-12(C)/630-25 también puede proporcionar soluciones de automatización basadas en IV, formando el concepto de interruptores inteligentes y minimizando la carga de trabajo de la instalación y puesta en servicio en el sitio.

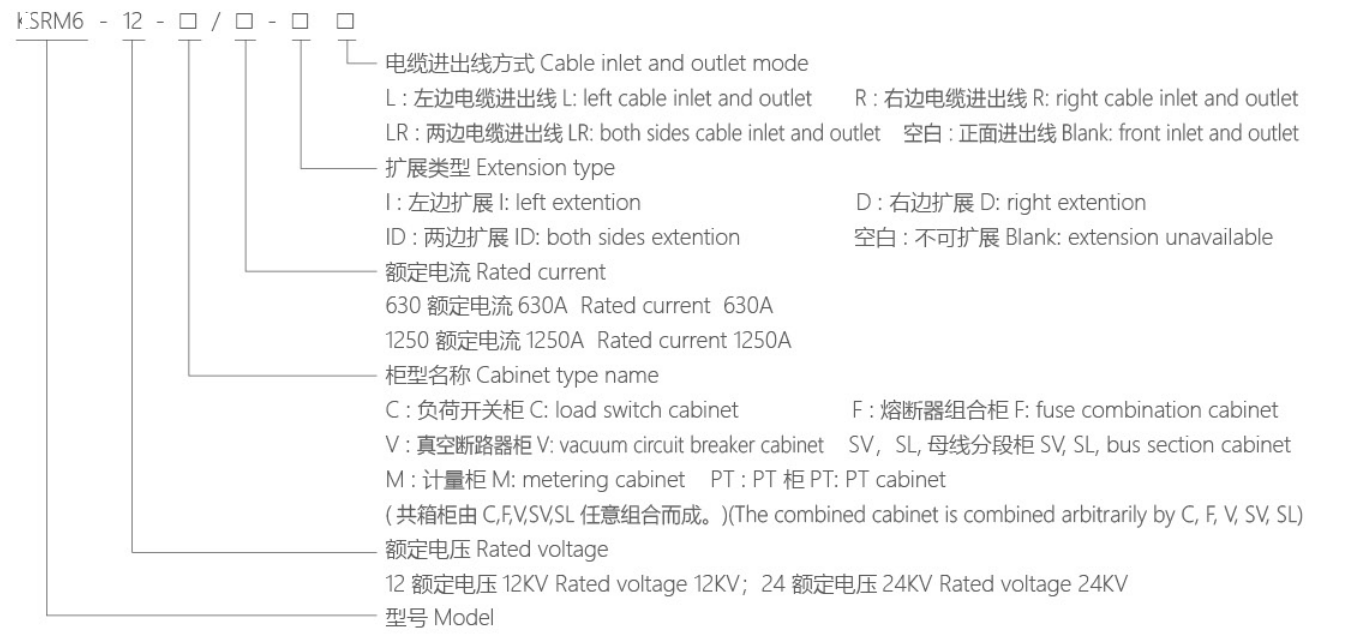

Modelo y significado

· La unidad principal de anillo lleno de gas serie RM-12(C)/630-25 cuenta con gas SF6 utilizado como medio aislante y de extinción de arco.

· La Unidad es una estructura completamente sellada y aislada; la barra colectora, el interruptor y las piezas de punto están completamente encerradas en una carcasa de acero inoxidable. La cavidad está llena de gas SF6 de 1,4 bar y el nivel de protección alcanza IP67; todo el dispositivo del interruptor no se ve afectado en absoluto por las condiciones ambientales externas, y el funcionamiento normal del interruptor se puede garantizar incluso en condiciones extremas, como inundaciones a corto plazo, y el producto no requiere mantenimiento de por vida.

· La Unidad cuenta con un canal de alivio de presión confiable y seguro, que puede garantizar la seguridad personal del operador incluso en situaciones extremas.

· La unidad está disponible en dos tipos: combinación de unidad fija y combinación de unidad ampliable.

· La Unidad generalmente entra y sale por el frente, y también puede lograr salida lateral o expansión lateral según las diferentes posiciones de instalación.

· El tamaño de la Unidad es fácil de instalar y puede ser adecuado para lugares con espacio pequeño y malas condiciones ambientales.

· La Unidad puede equiparse con motores eléctricos, control remoto y dispositivos de monitoreo para satisfacer las diferentes necesidades de los usuarios.

Parámetro técnico

Nota:) Depende de la clasificación actual de los fusibles.

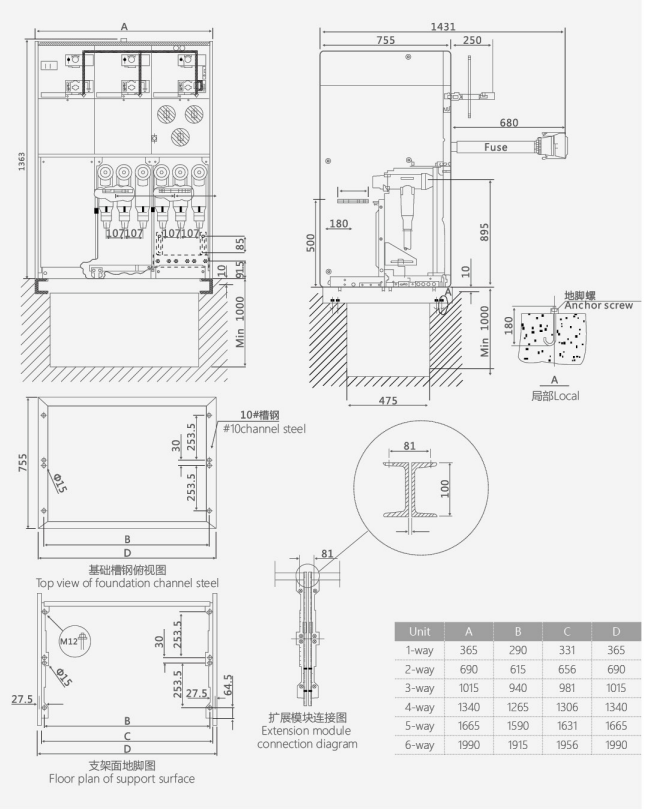

Estructura y tamaño del gabinete de distribución
