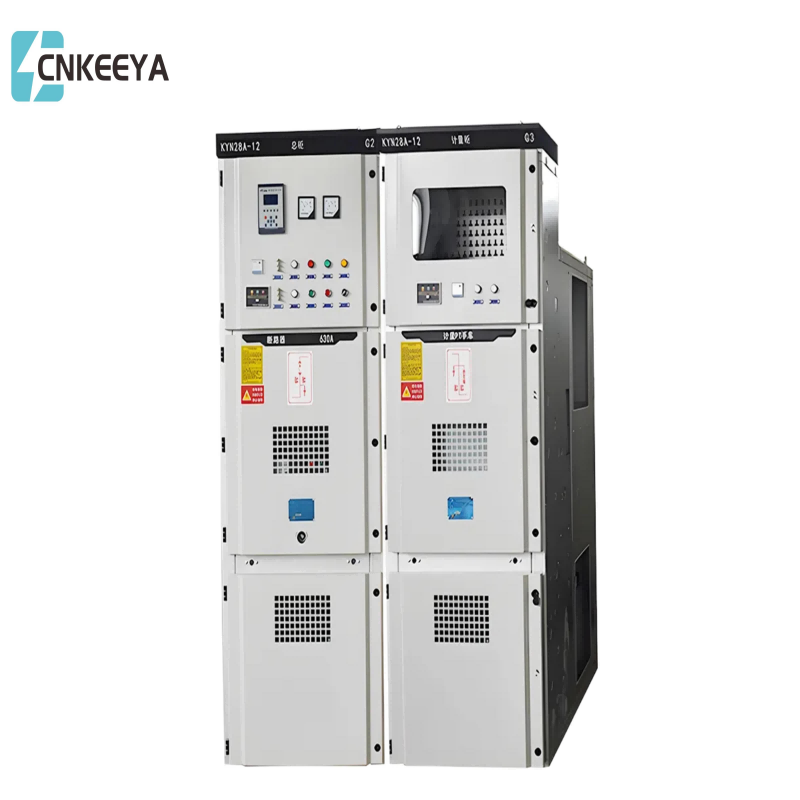

CNKEEYA, un fabricante de buena calidad en la industria eléctrica, presenta con orgullo el Kyn28-24KV Switchgar, una solución de alta calidad diseñada para una distribución de energía óptima. Nuestro compromiso con la rentabilidad es evidente en el precio competitivo de esta aparición.
Como fabricantes, CNKEEYA prioriza la entrega de productos de primer nivel a un precio bajo, asegurando que nuestros clientes se beneficien de calidad y asequibilidad. El Kyn28-24KV SwitchGear es un testimonio de nuestra dedicación para proporcionar soluciones rentables sin comprometer el rendimiento, lo que lo convierte en una opción preferida para aquellos que buscan opciones de conmutación confiables y económicas en diversas aplicaciones.
Este producto cumple con los siguientes estándares: GB3906-20063.6-40.5KV CA Metal-Entrewar y Gear*de control*, GB/T11022 Requisitos técnicos comunes para los requisitos técnicos comunes para la carga de interruptores de alto voltaje y Controlgear ', IEC622271200 AC metal-Interladado Interruptor y el engranaje de control con el voltaje con calificación por encima de 1KV y por debajo de 52', Dl/T40 400 condiciones de interrupción de la tecnología de la tentadora de control de la TODERA ACTER ACEDER 1KV y por debajo de 52 ', Dl/T40 40 Agua de interruptores de alto voltaje de CA '.
Agua de interruptores de metal con metal de aire acondicionado de aire acondicionado blindado

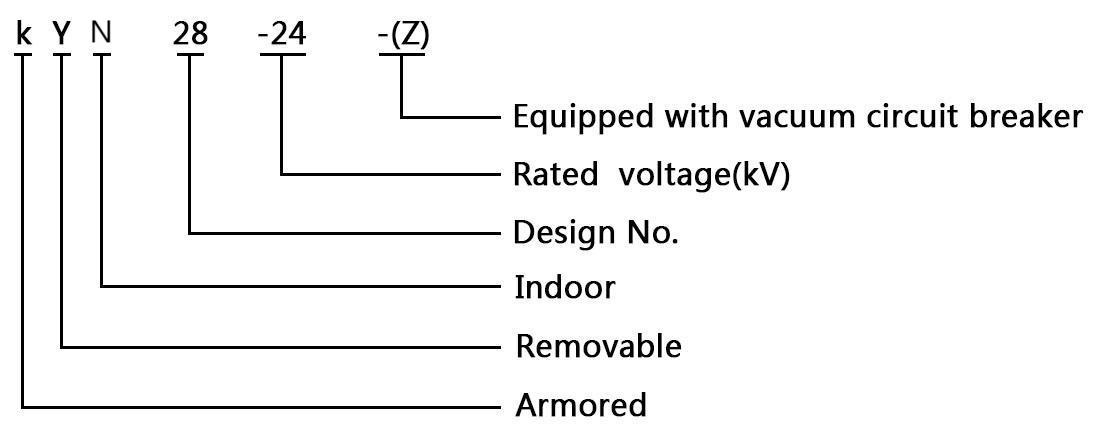

Modelo y significado
Temperatura del aire ambiente: temperatura máxima 40 ℃, temperatura mínima -15 ℃;
● Humedad relativa: el diario significa no más del 95%, la presión media diaria de vapor no más de 2.2kPa, mensual significa no más del 90%, la presión media de vapor media no más de 1.8kPa;
● Altitud: 1000m y abajo;
Intensidad del terremoto: no más de 8 grados;
● El aire circundante debe estar libre de gases corrosivos o inflamables, vapor de agua y otra contaminación obvia;
● No existe una vibración violenta frecuente;
Para su uso en exceso de las condiciones ambientales normales especificadas en GB3906, debe negociarse entre el usuario y el fabricante.
|
Artículo |
Unidad |
Valor |
|
|
Calificado Voltaje |
KV |
24 |
|
|
Calificado frecuencia |
Hz |
50 |
|
|
Corriente nominal del interruptor de circuito |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Calificado Corriente del gabinete de interruptor |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Corriente dinámica con calificación (4s) |
el |
16,20,25,31.5,40,50 |
|
|
Corriente estable nominal (pico) |
el |
40,50,63,80,100,125 |
|
|
Corriente de ruptura de cortocircuito nominal |
el |
16,20,25,31.5,40,50 |
|
|
Hacer un cortocircuito nominal actual |
el |
40,50,63,80,100,125 |
|
|
1 minuto de voltaje de resistencia de frecuencia de potencia |
Pole pole, tierra de polo |
KV |
65 |
|
Al otro lado de distancia de aislamiento |
KV |
79 |
|
|
Impulso resistir a voltaje (pico) |
Pole pole, tierra de polo |
KV |
125 |
|
Al otro lado de distancia de aislamiento |
KV |
145 |
|
|
Nivel de protección |
IP4X para recinto, IP2X para sala de aislamiento y sala de disyuntadores abiertos |
||
Nota: La capacidad de cortocircuito de la TC debe considerarse por separado.
Kyn28-24
Agua de interruptores de metal con metal de aire acondicionado de aire acondicionado blindado
Estructura de la tabla de interruptores (ver Figura 1).
Completamente metal blindada, estructura ensamblada, solución combinada amplia.
● El cuerpo del gabinete está hecho de aluminio importado y una placa de acero delgada con recubrimiento de zinc, procesada por Minge Machine Tool, adoptando tecnología de plegamiento múltiple avanzada, conectada con tuercas de remaches y pernos de alta resistencia, con alta precisión, ligera, alta resistencia y fuerte versatilidad de las piezas.
● LT se puede equipar con la serie VS1-24 o un interruptor de circuito de vacío de la serie VD4 importado, con amplia aplicación, alta fiabilidad y largos años libres de mantenimiento.
● La carretilla de mano está equipada con posiciones de trabajo y prueba, y cada posición está equipada con dispositivos de posicionamiento y visualización, lo cual es seguro y confiable.
● Todos los tipos de cartas de mano se pueden cambiar de acuerdo con los bloques de construcción modulares, asegurando que la carretilla de mano de la misma especificación pueda ser intercambiable libremente, y el triunfo de diferentes especificaciones nunca puede ingresar.
● Modo de instalación del interruptor de tierra
A. Instalado en la parte media del gabinete (tipo montado en la parte delantera) para la conveniencia del mantenimiento de doble cara del gabinete.
B. Instalado en la parte posterior del gabinete (tipo trasero) para ahorrar espacio contra la pared.
● Método de instalación del transformador actual:
A. Instalado en la parte delantera de la sala de cables en la parte posterior del gabinete.
B.Hoistado en la parte inferior de una gran placa de flexión.
● Se pueden instalar hasta 9 cables de un solo núcleo en la sala de cables.
● Cada sala de alta presión tiene un canal de alivio de presión para garantizar la seguridad personal.
● El dispositivo de enclavamiento altamente confiable cumple completamente con los requisitos de seguridad de "cinco prevención".
● La carretilla de mano es transportada por un camión especial, que es ligero y flexible en funcionamiento.
● Las puertas delanteras y traseras están equipadas con ventanas de observación, que pueden observar fácilmente el estado de trabajo de los componentes interiores.
Kyn28-24
Agua de interruptores de metal con metal de aire acondicionado de aire acondicionado blindado
Kyn28-24
A. sala de autobús
B. Room del disyuntor del circuito
C.
D. sala de instrumentos de relé
1. Recinto
2. BUSCURA DE SURCURA
3. Buje de autobús
4. Bus principal
5. Contacto fijo
6. Caja de contacto fijo
7. Transformador actual
8. Interruptor de tierra
9. Cable
10. Arrester
11. Busines en el autobús principal
12. Placa de partición ensamblada
13. Placa de partición (válvula)
14. Enchufe secundario
15. Circuiter Handboart
16. Dispositivo de calefacción
17. Placa de partición horizontal de tipo extraíble
18. Mecanismo de operación del interruptor de tierra
19. Placa base
20. Dispositivo de alivio de la presión
21. Groove de Control Conductor
● Número de dibujo de la solución del circuito principal, propósito y dibujo del sistema de una sola línea, voltaje nominal, corriente nominal, corriente de ruptura de cortocircuito con calificación, diseño de la sala de distribución y disposición de apartamento y dibujo de configuración, etc.
● Requisitos de función de control, medición y protección de la función y otros requisitos de bloqueo y dispositivo automático.
● Modelo, especificación y cantidad de componentes eléctricos principales en la aparición.
● Se requiere una conexión de la bandeja de autobuses LF entre la aparamenta o el gabinete de línea entrante, se proporcionarán requisitos específicos, como la capacidad de carga nominal de la bandeja de autobuses, el tramo de la bandeja de autobuses y la altura desde el suelo.
● Se debe especificar la carga de conmutación utilizada en condiciones ambientales especiales al ordenar.
