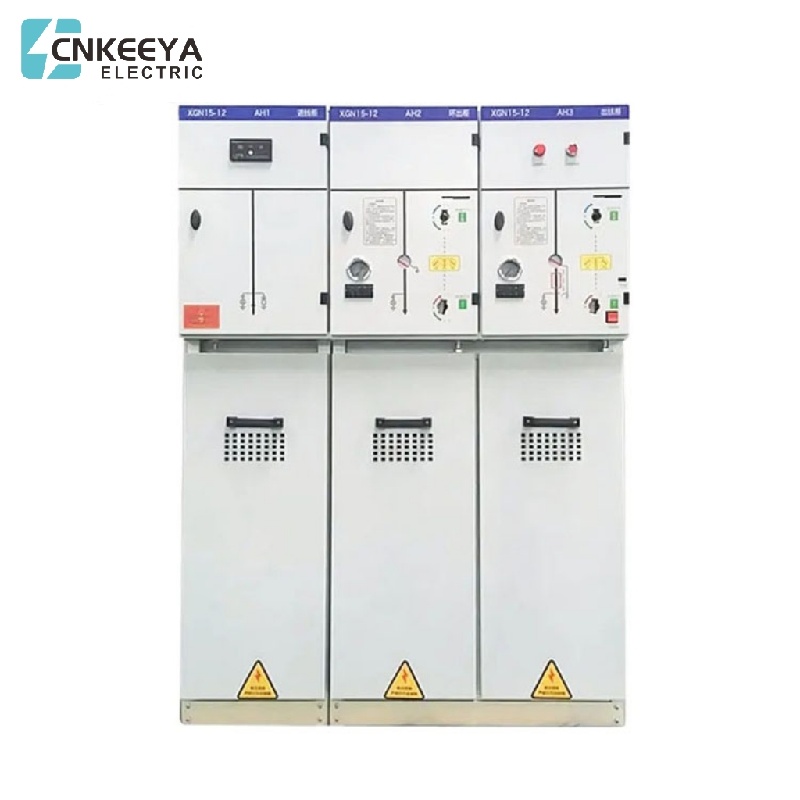

Unidad principal de anillo

En una red de distribución, las unidades principales en anillo desempeñan un papel vital en el establecimiento de conexiones. Crean un bucle al vincular los alimentadores, supervisando e identificando cualquier falla o mal funcionamiento en los extremos del alimentador y del transformador de distribución. Esto garantiza un suministro de energía continuo e ininterrumpido a la empresa de servicios públicos con una caída de voltaje mínima, garantizando una fuente confiable de electricidad.

Definición de unidad principal de anillo (RMU)

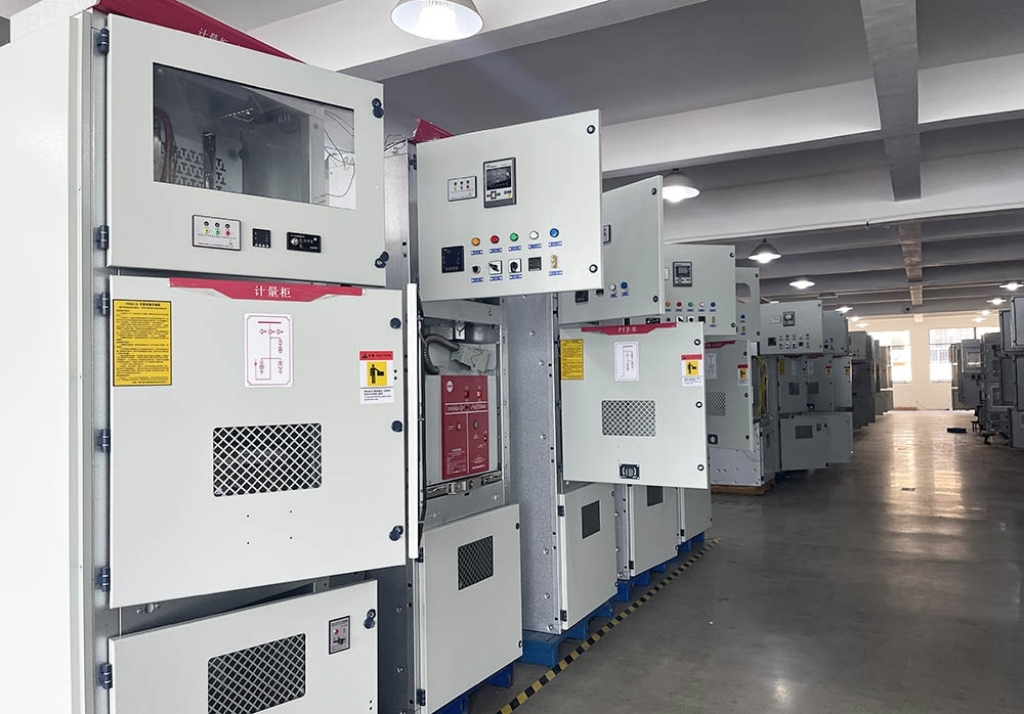

El gabinete RMU (Ring Main Unit), también conocido como gabinete de media tensión, es un aparato eléctrico integral diseñado para interconectar, medir e incorporar un disyuntor de tipo fijo con capacidades de protección de transformador.

Estos gabinetes se caracterizan por su tamaño compacto, alta confiabilidad, características de seguridad, facilidad de mantenimiento y opciones sencillas de reemplazo y expansión. Dependiendo de las necesidades específicas, las RMU se ofrecen en varias configuraciones de voltaje, atendiendo a los requisitos de instalación tanto en interiores como en exteriores.

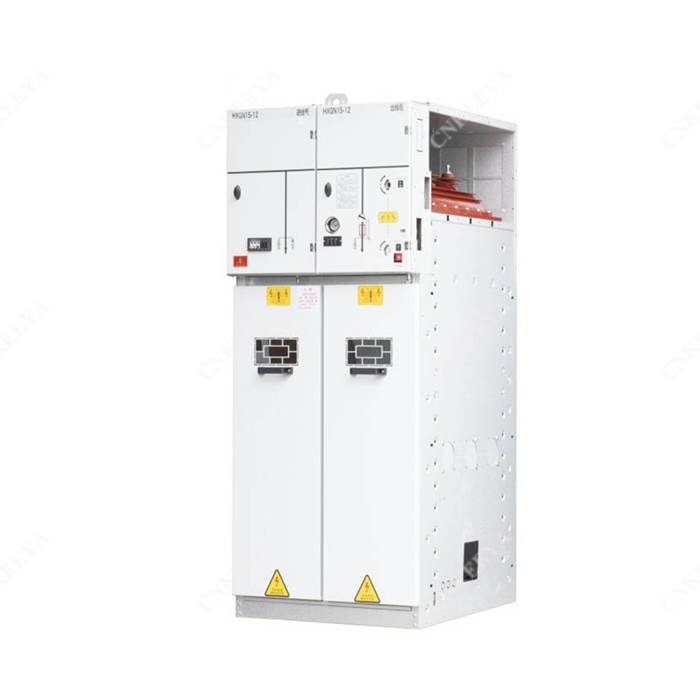

Estructura de una unidad principal en anillo (RMU)

El gabinete RMU está estructurado con distintos compartimentos para cables de entrada y salida, que están conectados mediante disyuntores aislantes y cables que se extienden hasta los transformadores mediante el uso de disyuntores de carga y fusibles protectores.

Básicamente, los componentes del interruptor, que incluyen disyuntores de carga, maquinaria de corte, cuchillas rectificadas, barras colectoras y terminales, están alojados de forma segura dentro de un tanque de gas SF6 construido con un material altamente resistente a factores ambientales como suciedad, aceite y grasa, lo que garantiza la prevención de la corrosión.

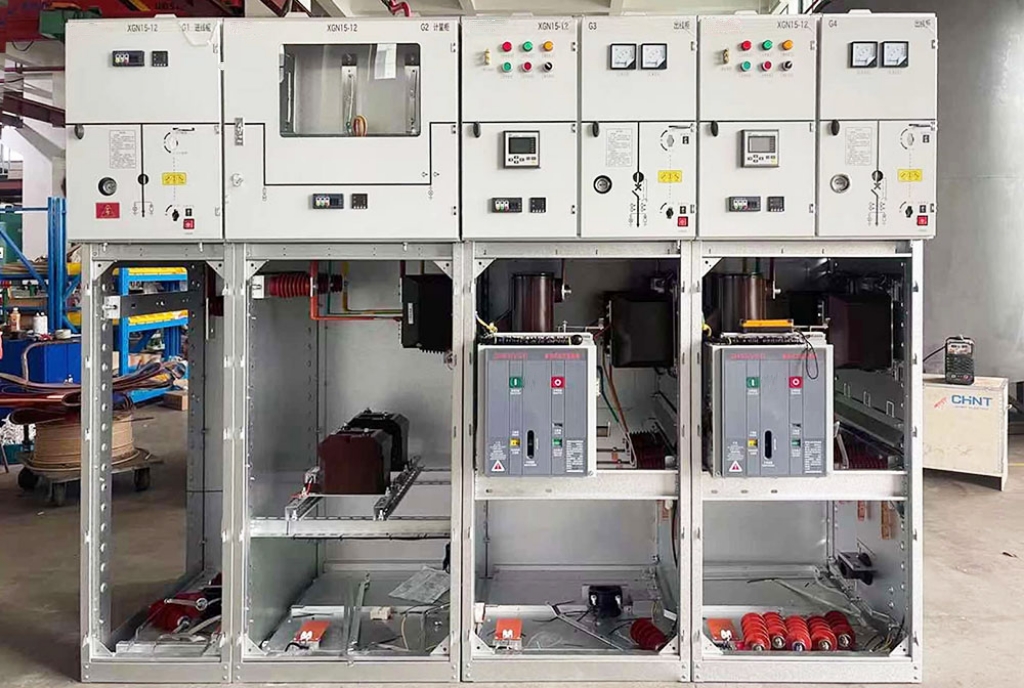

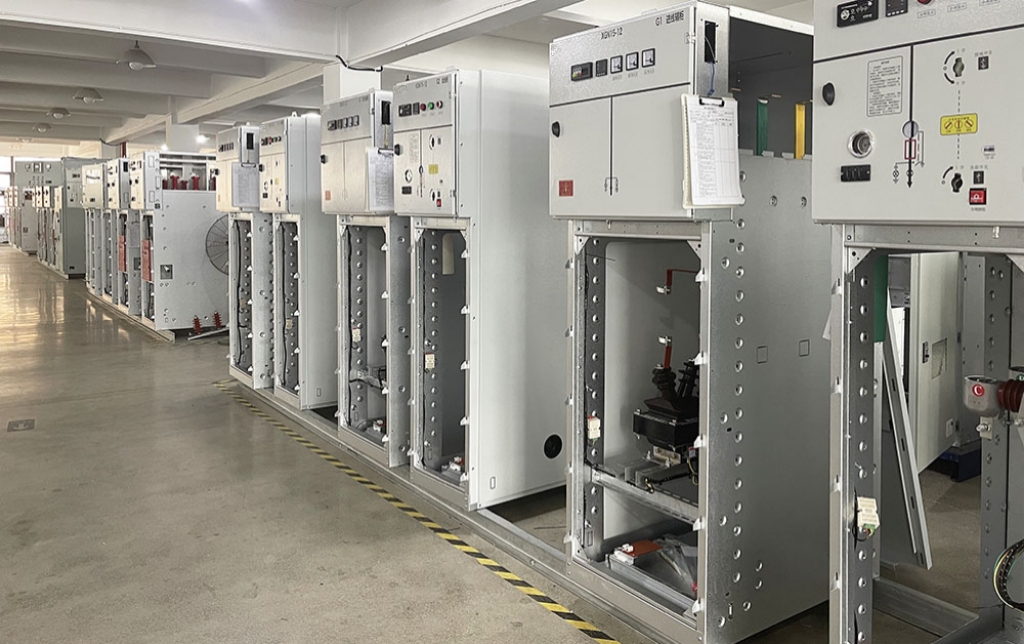

Los gabinetes RMU están diseñados con compartimentos separados que están interconectados y divididos. Estos gabinetes cumplen con los estándares RMU y están disponibles en configuraciones con dos, cuatro o seis compartimentos, según los requisitos específicos descritos por el cliente.

Históricamente, el enfoque predominante para proteger los transformadores de media/baja tensión en las redes de distribución implicaba la combinación común de fusibles y cuchillas. Este método era conocido por su simplicidad y rentabilidad. Por el contrario, los disyuntores normalmente se reservaban para estaciones de alta/media tensión (HV/MV), en lugar de utilizarse ampliamente en estaciones de media/baja tensión (MV/LV).

Algunas características de los interruptores RMU son las siguientes:

- Compacto y sellado, ocupa poco espacio con aislamiento para mayor seguridad.

- Diseñado para sistemas de 11 KV/33 KV, normalmente clasificados a 630 A con una clasificación de interrupción de 21 KA.

- Equipado con tres opciones de aislamiento: aceite, aire y aislamiento de gas SF6, ampliamente adoptado.

- Normalmente configurado con dos líneas entrantes y una saliente, y viceversa.

- Incluye distintos dispositivos de protección y medición para mayor funcionalidad.

- Apto tanto para aplicaciones interiores como exteriores, aportando versatilidad en la instalación.

- Mitiga los riesgos relacionados con incendios, priorizando la seguridad en la operación.
