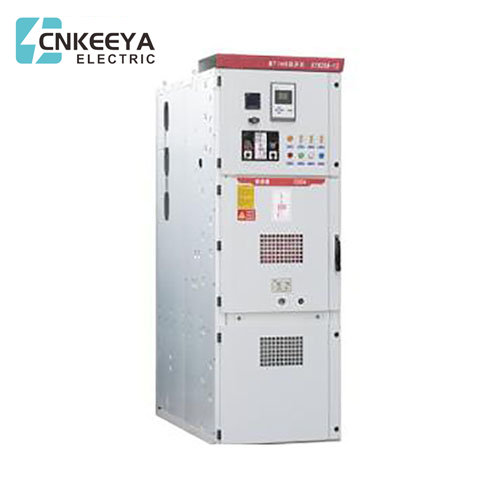

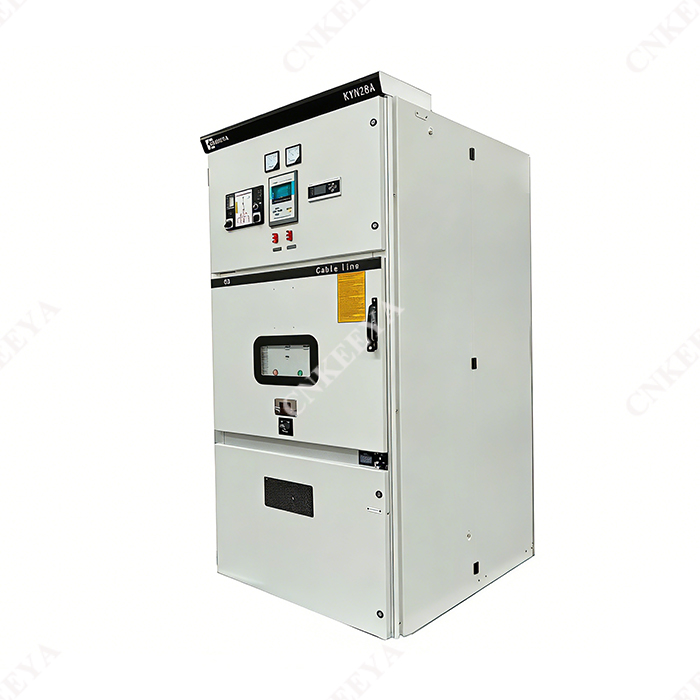

Dispositivo de distribución KYN28-12KV

Como proveedor líder en China, Keeya se especializa en ofrecer soluciones personalizadas para infraestructura eléctrica avanzada, como lo ejemplifica su tablero de distribución KYN28-12KV. Esta aparamenta de vanguardia refleja el compromiso de Keeya con la innovación y las soluciones personalizadas en el sector de distribución de energía.

Modelo: KYN28A-12

Enviar Consulta

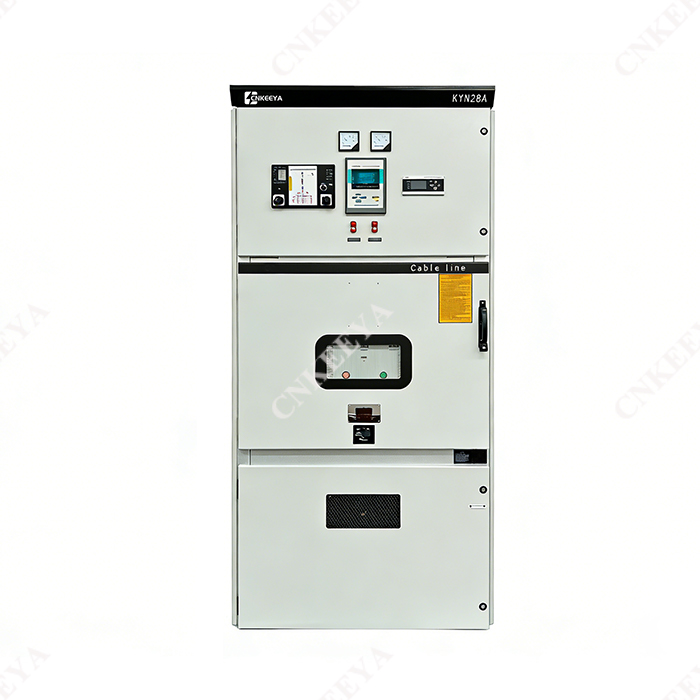

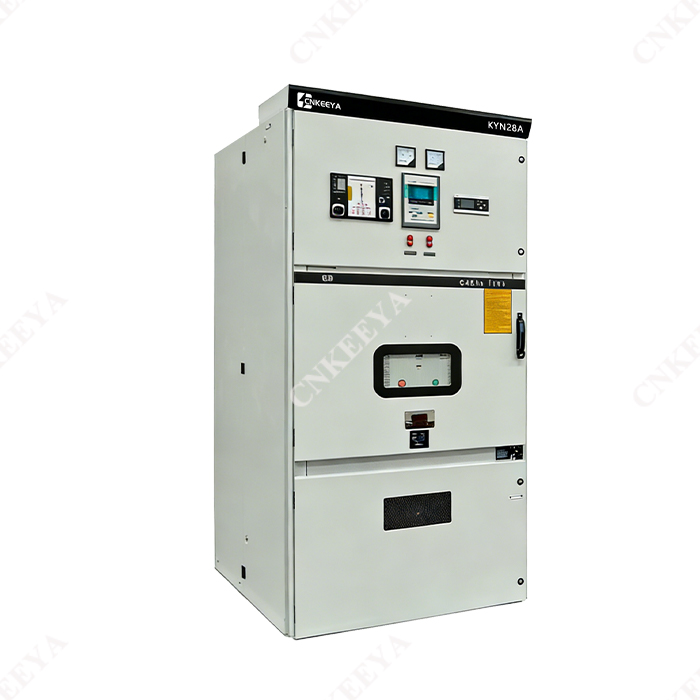

Descripción del Producto

Diseñado con precisión y cumpliendo con altos estándares de calidad, el tablero de distribución KYN28-12KV es un testimonio de la experiencia de Keeya en brindar soluciones adaptables y confiables para diversas aplicaciones eléctricas. Con un enfoque en la personalización, Keeya garantiza que sus tableros cumplan con las especificaciones y requisitos únicos de los clientes, contribuyendo a la resiliencia y eficiencia de los sistemas eléctricos modernos.


El cuadro cerrado de metal extraíble blindado KYN28A-12 es adecuado para una red eléctrica trifásica de CA de 3, 6-12 kV de 50 Hz, que se utiliza para recibir y distribuir energía eléctrica, así como para controlar, monitorear y proteger el circuito. Puede ser para los estándares de aparamenta y control de alta tensión, GB3906 GB3906-2006 Aparamenta y aparamenta de corriente alterna con envolvente metálica para tensión nominal superior a 3,6 kV y hasta 40,5 kV inclusive DL 404 Condición de pedido CA de alto voltaje. interruptores automáticos, pruebas de tipo y pruebas de rutina. También tiene una función antimal funcionamiento perfecta y confiable.


condición de servicio

● Temperatura del aire ambiente: límite superior +40 ℃, límite inferior-10 ℃;

● Humedad relativa: media diaria no superior al 95%, media mensual no superior al 90%;

● Altitud: 1000 my menos;

● Intensidad del terremoto: no más de 8 grados;

● Sin riesgo de pre o explosión, sin contaminación grave, sin corrosión química y sin vibraciones violentas. Para un uso que exceda las condiciones ambientales normales especificadas en GB3906, se debe negociar entre el usuario y el fabricante.


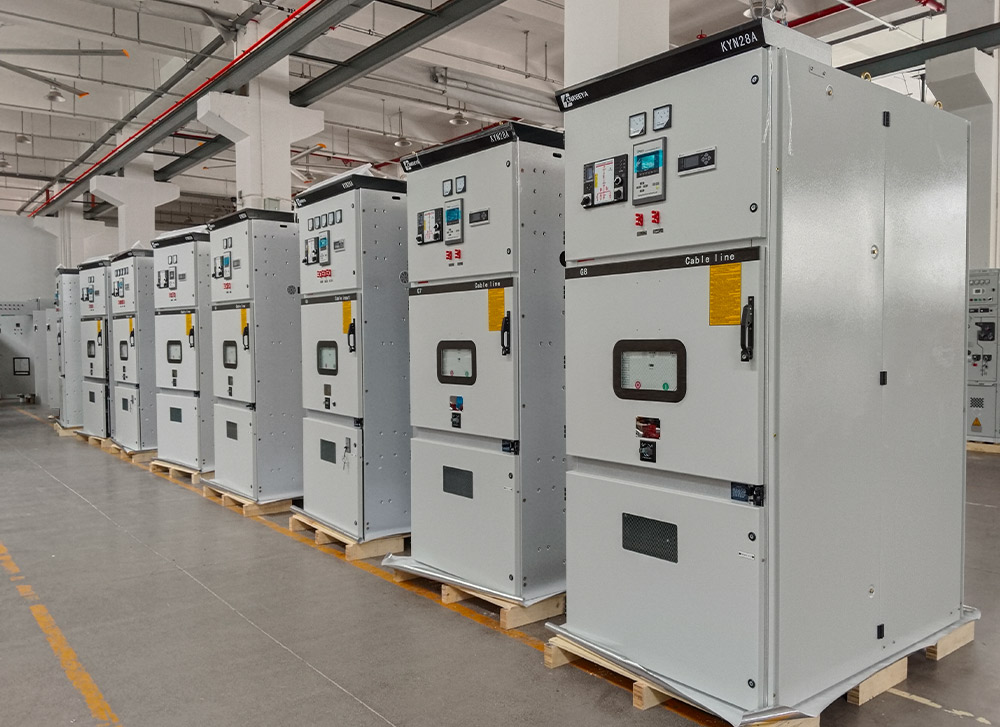

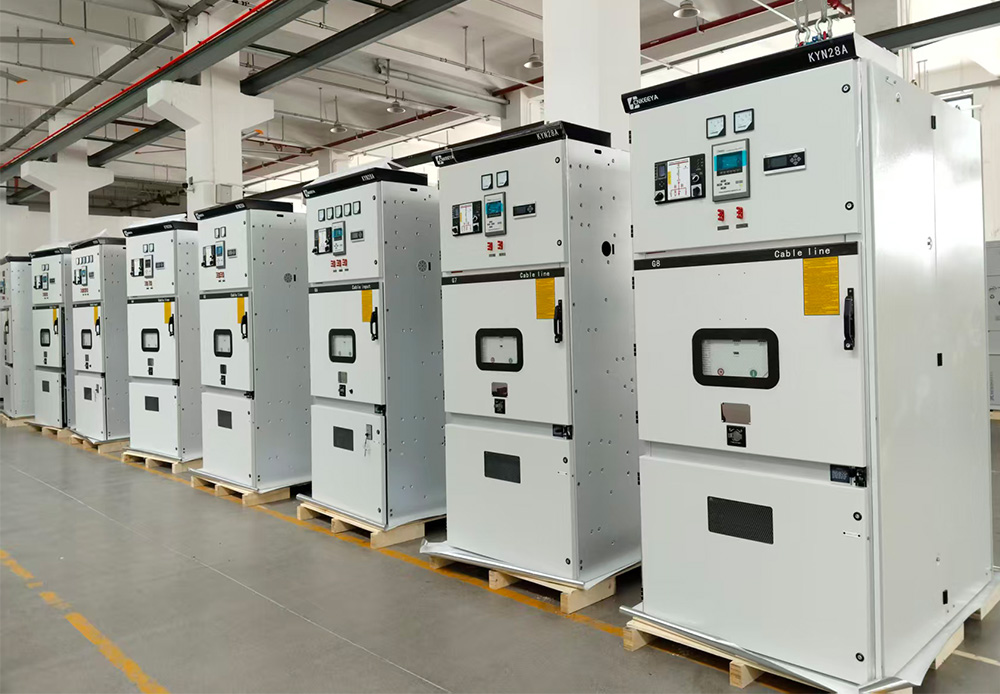

Característica del dispositivo de distribución KYN28-12KV

El tablero de distribución con gabinete metálico de CA desmontable y blindado KYN28A-12 (en lo sucesivo, tablero de distribución) es un nuevo producto diseñado y desarrollado por nuestra empresa basándose en la absorción de tecnología de fabricación avanzada en el país y en el extranjero. Puede reemplazar varios tableros de distribución antiguos con gabinete metálico, como KYN1-12, KYN2-12 y otros productos de la serie.

El producto tiene las siguientes ventajas obvias:

●La carcasa del producto está completamente ensamblada con pernos con alta resistencia mecánica, lo que garantiza efectivamente que el producto esté limpio y hermoso, la puerta del gabinete está rociada con un recubrimiento plástico, con una fuerte resistencia al impacto y capacidad de resistencia a la corrosión. El nivel de protección del gabinete es IP4X (se puede cambiar a placa de hierro según las necesidades del cliente).

●El interruptor de este producto puede equiparse con un disyuntor de vacío VD4 producido por la empresa ABB y un interruptor de carga Pxed serie C3, y también puede equiparse con una variedad de disyuntores de vacío de serie domésticos (como VS1, VH1, VK, Zn28). , que puede reemplazar productos extranjeros similares.

● No importa qué tipo de disyuntor se seleccione, se puede garantizar que la distancia de aislamiento del aire del conductor desnudo sea superior a 125 mm y el aislamiento compuesto puede ser superior a 60 mm. Sus disyuntores tienen las ventajas únicas de una larga vida útil, menos mantenimiento y un tamaño pequeño.


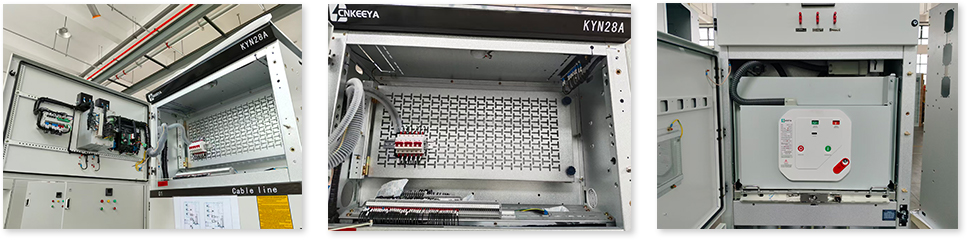

KYN28-12

Dispositivo de distribución blindado de CA extraíble con envolvente metálica

El cuadro está diseñado de acuerdo con el cuadro con caja metálica en GB3906-91. Consulte la Figura 1 para ver la descripción de la estructura del gabinete de distribución: el gabinete de distribución se compone de un cuerpo de gabinete fijo y partes extraíbles (denominado carro de mano). El recinto del gabinete y la placa divisoria de cada unidad funcional están conectados mediante pernos. El nivel de protección del gabinete del tablero es IP4X y el nivel de protección de la puerta de la sala de interruptores es IP2X cuando la puerta está abierta. El gabinete de distribución puede equiparse con un carro de mano con interruptor de vacío o un interruptor de carga fija. Tiene línea aérea entrante (saliente), salida de cable y otras soluciones funcionales. El cuadro se puede disponer en gabinetes dobles, es decir, en una disposición de doble fila espalda con espalda o cara a cara.


Parámetro técnico

Parámetro técnico de la aparamenta

Artículo

Unidad

Valor

Tensión nominal

kV

3

6

7.2

12



Frecuencia nominal

Hz

50

Corriente nominal del disyuntor

A

630

1250

1600

2000

2500

3150

Corriente nominal del armario de distribución.

A

630

1250

1600

2000

2500

3150

(4S) Corriente nominal soportada de corta duración (4s)

ka

16

20

25

31.5

40

50

Corriente nominal máxima soportada (pico)

ka

40

50

63

80

100

125

Corriente nominal de corte en cortocircuito

ka

16

20

25

31.6

40

50

Corriente nominal de cortocircuito (pico)

ka

40

50

63

80

100

125

Nivel de aislamiento nominal


Tensión soportada de frecuencia industrial de 1 min.

kV

24

32

42


Tensión soportada al impulso del rayo

kV

40

60

75

Nivel de protección

P4X para envolvente, IP2X para sala de aislamiento y sala de disyuntores abierta


Instalación de aparamenta

a. Transfiera el tablero a una ubicación específica de acuerdo con los requisitos y planos de ingeniería. Si hay una fila larga de tableros (por ejemplo, más de 10 tableros), el trabajo de consolidación debe comenzar desde la posición media.

b. Utilice medios de transporte específicos como grúas o carretillas elevadoras. Quedan terminantemente prohibidas las palancas de rodillos.

C. Saque el carro del disyuntor del tablero y guárdelo en otro lugar para su custodia.

d. Afloje los pernos de sujeción delante del compartimento del autobús y retire la placa divisoria vertical 9.

mi. Afloje los pernos de retención de la placa divisoria horizontal 19 debajo del compartimiento del interruptor y retire la división horizontal.

F. Afloje y retire la placa base 16.

gramo. Retire las placas de cubierta 1 y 2 del lote de líneas de control en el lado izquierdo del tablero. Retire al mismo tiempo la placa de cubierta de la ranura de la línea de control delantera derecha.

h. Instale el tablero uno por uno sobre la base, incluidos los aspectos horizontal y vertical, y la irregularidad de instalación del tablero no debe exceder los 2 mm.

I. Cuando el tablero está completamente combinado (empalmado), se puede conectar al acero del canal base con tornillos de base o soldarse firmemente con el acero del canal base mediante soldadura eléctrica.


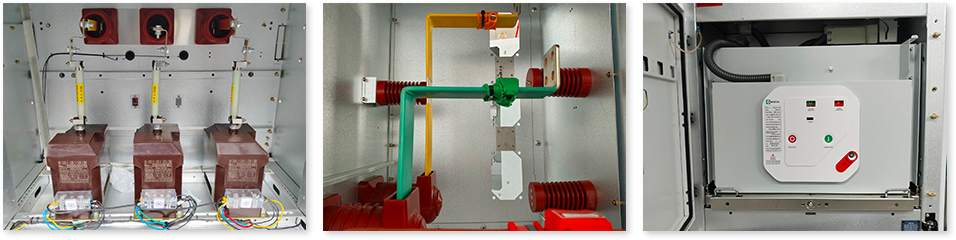

Tamaño del contorno del armario de distribución

KYN28-12

A. Sala de autobuses

B. Sala de disyuntores

C. Sala de cables

D. Sala de medidores

1. recinto

1. Placa de alivio de presión

1. Placa de cubierta del cable de control

2. Autobús ramal

3. autobús

4. Dispositivo de contacto fijo

5. Contacto de resorte

6. cuchillo molido

7. Transformador de corriente

8. Transformador de tensión

9. Placa divisoria ensamblada

10. Enchufe secundario

11. Interruptor auxiliar

12. Panel de cortina corredizo

13. Carro de mano extraíble

14. Mecanismo operativo de la cuchilla rectificada

15. Terminal de sellado de cables

16. El fondo

17. Mecanismo de husillo

18. Poner a tierra el autobús principal.

19. Tabique horizontal de carga y descarga.


Instrucción de pedido

Por favor especifique al realizar el pedido:

● Número de solución del circuito principal, propósito, diagrama del sistema unifilar, diagrama de disposición y diagrama de distribución de la sala de distribución;

● Requisitos para las funciones de control, medición y protección de aparamenta y otros dispositivos automáticos y de enclavamiento;

● Tipo, especificación y cantidad de componentes eléctricos en el cuadro;

● Si se necesita una conexión de bandeja colectora entre el tablero de distribución o el gabinete de línea entrante, se deben proporcionar datos específicos como la capacidad de carga nominal de la bandeja colectora, la extensión de la bandeja colectora y la altura desde el suelo;

● Los cuadros utilizados en condiciones ambientales especiales deben detallarse al realizar el pedido.

● Otros requisitos especiales.
