Keeya se erige como un fabricante líder en la industria eléctrica y ofrece soluciones rentables como el interruptor fijo tipo caja con envolvente metálica. Conocidos por nuestro compromiso con la calidad a bajo precio, los tableros de distribución de Keeya están meticulosamente diseñados para brindar confiabilidad y eficiencia en los sistemas de distribución de energía.
Como fabricantes, nuestro énfasis en la rentabilidad garantiza que los clientes reciban productos de alta calidad sin comprometer su presupuesto. El interruptor fijo tipo caja con envolvente metálica de Keeya ejemplifica nuestra dedicación a brindar soluciones económicas pero robustas, lo que lo convierte en la opción preferida para quienes buscan soluciones de interruptores asequibles y confiables en diversas aplicaciones.
La unidad principal de anillo cerrado de metal Pxed tipo caja HXGN15-12 (unidad principal para abreviar) es adecuada para sistemas de energía de CA 50 Hz, 12 kV y se usa ampliamente en terminales de suministro de energía y redes de anillos de cables industriales y malvados. Especialmente adecuado para pequeñas subestaciones secundarias, estaciones de conmutación, distribución residencial urbana, empresas industriales y mineras, centros comerciales, aeropuertos, metros, generación de energía eólica, hospitales, estadios, ferrocarriles y otros lugares.
● Altitud: ≤ 1000 m (se pueden indicar requisitos especiales al realizar el pedido; actualmente hay 6 grupos que operan a una altitud de 5200 m).
● Temperatura ambiente: -35 ℃ ~+45 ℃, diferencia máxima de temperatura promedio diaria ≤ 25 °C. La humedad relativa diaria promedio no excederá el 95% y la humedad relativa mensual promedio no excederá el 90%.
● Capacidad sísmica: 8 grados.
● Sin vibraciones ni impactos severos y sin riesgo de corrosión química o explosión.
● GB3906-2006 Dispositivo de distribución y control con envolvente metálica de corriente alterna para tensión nominal superior a 3,6 kV y hasta 40,5 kV inclusive.
● Equipo de control y distribución con envolvente metálica IEC 60298 A.C. para tensiones nominales superiores a 1 kV y hasta 52 kV inclusive
● GB/T 11022-2011 Especificación común para estándares de aparamenta y control de alta tensión
Aspecto hermoso y compacto, el nivel de protección de la carcasa es superior a IP3X después del montaje del gabinete.
● Las unidades superior e inferior son modulares y fáciles de instalar y mantener.
● El bastidor del gabinete adopta una estructura remachada para garantizar la resistencia del gabinete.
● Sala de baja tensión integrada para montar componentes secundarios y sala de medidores ampliable para montar más unidades de protección secundaria. Hay disponibles canales de alivio de presión para la instalación.
● Adopta un interruptor de carga libre de mantenimiento, aislado con gas SF6, con buena eficiencia económica y confiabilidad. Fácil de operar.
● Con un completo dispositivo de bloqueo de prevención previa, alto rendimiento de instalación.

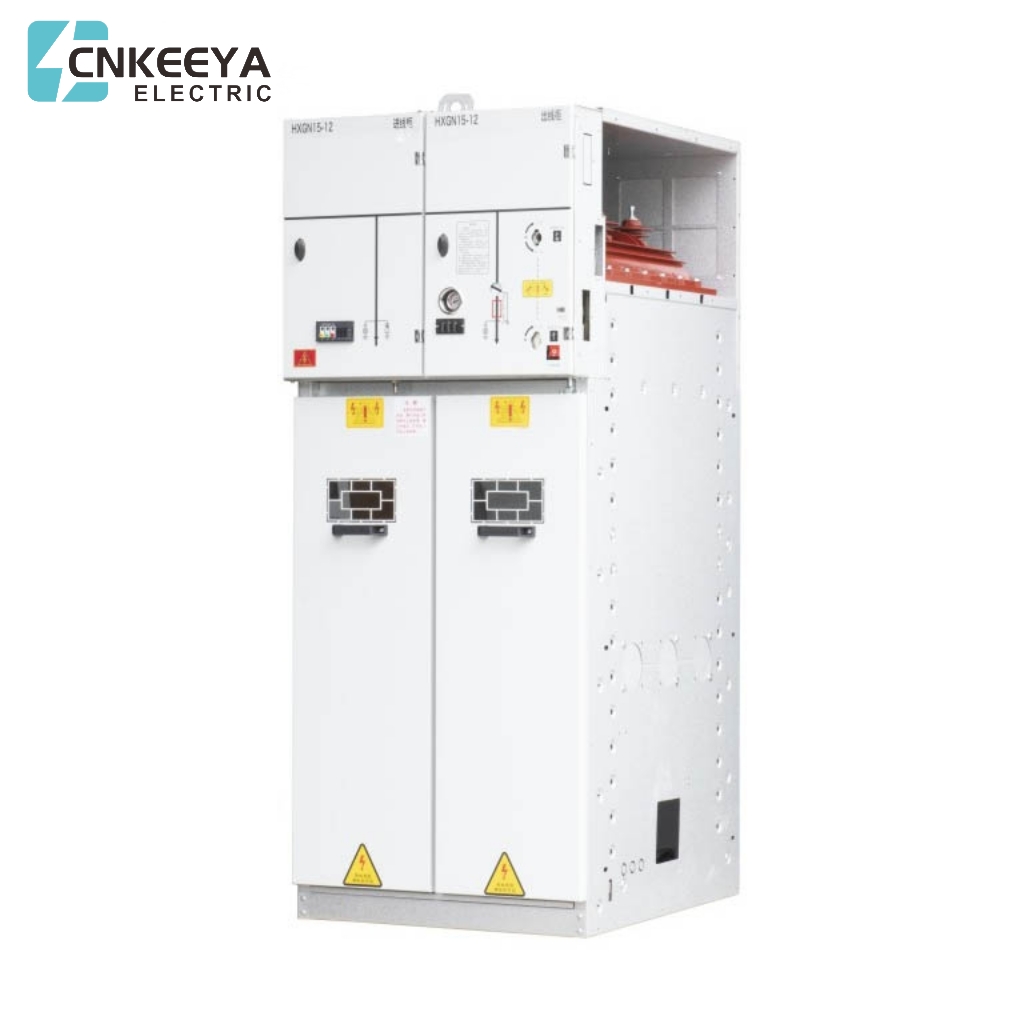

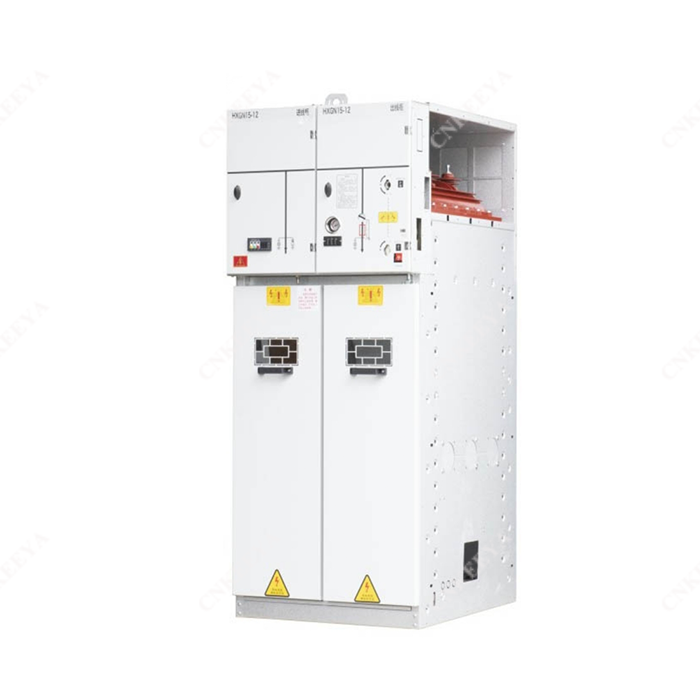

HXGN15-12
Tablero de distribución fijo tipo caja con gabinete metálico
● La estructura general
● La unidad principal en anillo se compone de una sala de bus, una sala de interruptores de carga (o sala de disyuntores), una sala de cables, maquinaria operativa, mecanismo de enclavamiento y sala de control de bajo voltaje, así como circuitos de medición o medición. Cada compartimento está separado por placas de acero para evitar fallas en la habitación adyacente.
● Sala de autobuses
La sala de bus está dispuesta en la parte superior del cuadro, donde los buses principales se conectan entre sí y recorren toda la fila del cuadro. Los buses están dispuestos horizontalmente y se pueden ampliar fácilmente.
● Sala de control principal
a.Sala de interruptores de carga: Hay un interruptor de carga en la sala de interruptores. La carcasa del interruptor de carga está hecha de resina epoxi, llena de gas SF6 como medio aislante y extintor de arco. En el extremo principal del eje de operación, hay Son dos tapas de plástico transparentes moldeadas en caliente, a través de las cuales se puede observar el estado del contacto. Se puede instalar un medidor de densidad de gas SF6 o un medidor de densidad de gas con contacto de alarma en la sala de interruptores según los requisitos del cliente.
b.Sala de disyuntores: La sala de disyuntores está ubicada en el medio del tablero, que puede equiparse con disyuntores de vacío especiales o disyuntores SF6 según las necesidades del cliente. Su capacidad de corte puede cumplir con las operaciones normales de conmutación y red secundaria y romper la corriente eléctrica de cortocircuitos, etc. en circunstancias especiales. Los disyuntores de vacío son particularmente adecuados para sistemas de red frecuentes. El disyuntor está equipado con un mecanismo de funcionamiento por resorte con función de recierre, acción confiable y larga vida útil.
● Sala de cable
El compartimento para cables se utiliza principalmente para la conexión de cables, de modo que se pueden conectar cables de un solo núcleo o de tres núcleos con los más simples perfiles para cables sin apantallar. Al mismo tiempo, hay suficiente espacio para acomodar pararrayos, transformadores de corriente y interruptores de puesta a tierra inferiores. Según el diseño estándar, la puerta del cuadro tiene una ventana de observación y un dispositivo de enclavamiento de seguridad, y la placa inferior de la sala de cables está equipada con una cubierta de sellado y una abrazadera para cables con un soporte de tamaño adecuado. El marco de la puerta frontal de la placa inferior de la sala de cables se puede quitar para facilitar la instalación del cable.
● Mecanismo de operación, mecanismo de enclavamiento y sala de control de bajo voltaje. La cámara de bajo voltaje con enclavamiento también funciona como panel de control. La cámara de bajo voltaje está equipada con un mecanismo de operación de resorte con un indicador de posición y un dispositivo de enclavamiento mecánico. También puede equiparse con contactos auxiliares, bobinas de disparo, mecanismos de disparo de emergencia, dispositivos de visualización capacitivos en vivo, cerraduras con llave y dispositivos de operación eléctricos. Al mismo tiempo, la sala de baja tensión El espacio también se puede utilizar para instalar circuitos de control, instrumentos de registro y relés de protección. El cuadro de 750 mm de ancho está equipado con dos salas de baja tensión idénticas, que pueden equiparse con más accesorios.
|
No. |
Artículo |
unidad |
Valor |
|
1 |
Tensión nominal |
kV |
12 |
|
2 |
Frecuencia nominal |
Hz |
50 |
|
3 |
Corriente nominal del bus principal/corriente máxima nominal fuera de uso |
A |
630, 125 |
|
4 |
Corriente nominal soportada de corta duración de la red principal. circuito y circuito de tierra |
kA/S |
20, 3 |
|
5 |
Corriente nominal máxima soportada del circuito principal y circuito de tierra |
ka |
50 |
|
6 |
Corriente nominal de cortocircuito del circuito principal y del circuito de tierra. |
ka |
50 |
|
7 |
interruptor de carga tiempo de ruptura de capacidad total |
tiempo |
100 |
|
8 |
Cortar el uso de corriente |
ka |
31,5, 40 |
|
9 |
Corriente de ruptura nominal de anillo cerrado |
A |
630 |
|
10 |
Corriente de transferencia nominal |
A |
1600 |
|
11 |
Vida mecánica |
tiempo |
2000 |
|
12 |
Tensión soportada de frecuencia eléctrica de 1 min (pico) fase-fase, fase-tierra/distancia de aislamiento |
kV |
42, 48 |
|
13 |
Rayo Tensión soportada por impulso (pico) fase-fase fase-tierra/distancia de aislamiento |
kV |
75, 85 |
|
14 |
Tensión soportada de frecuencia industrial de 1 min del circuito secundario |
kV |
2 |
|
15 |
Nivel de protección |
|
IP3X |
|
Altura (mm) |
Tamaño |
Aplicable rango |
|
1400 |
Aplicable para cable unipolar |
|
|
1600 |
Aplicable para cable unipolar |
|
|
1800 |
Aplicable para cable de tres núcleos |
|
|
Ancho ancho (mm) |
375 |
Entrada y salida |
|
500 |
|
|
|
750 |
|
|
|
Profundidad D(mm) |
918 |
|
1. Mecanismo operativo
2. interruptor de carga
3. Cuerpo del gabinete
4. Sala de instrumentos
5. Voltímetro SF6
6. Indicación de alto voltaje
7. Fusible
8. Interruptor de puesta a tierra inferior
Por favor especifique al realizar el pedido:
● Al realizar el pedido se deben proporcionar los siguientes datos técnicos;
● Número de solución de cableado principal, propósito y plano del sistema unifilar, tensión nominal, corriente nominal, corriente nominal de corte en cortocircuito, plano de distribución de la sala de distribución y plano de disposición del gabinete de distribución, etc.;
● Requisitos para las funciones de control, medición y protección de la aparamenta, así como requisitos y esquemas para otros dispositivos automáticos y de bloqueo; Modelo, especificación y cantidad de los principales componentes eléctricos del cuadro;
● Cuando el cuadro se utiliza en condiciones ambientales especiales, se debe especificar en el momento del pedido;
● Otros requisitos especiales deben explicarse y negociarse detalladamente por escrito antes de realizar el pedido.
Aumentar la capacidad del transformador principal y mejorar la capacidad de suministro de energía de la subestación.
Mejorar la capacidad de transmisión de energía de las líneas de distribución y reducir el número de líneas de distribución.
Incrementar el radio de alimentación de las líneas de media tensión.
Mejorar la calidad del suministro eléctrico de la red eléctrica de media tensión.
Reducir la pérdida de energía de la red eléctrica de media tensión.
Ahorre metales no ferrosos y recursos terrestres.
● Altitud: ≤1000m Temperatura ambiente: temperatura ambiente máxima +40 ℃, temperatura ambiente mínima -35 ℃, diferencia de temperatura diaria máxima 25 ℃;
● Humedad relativa: humedad relativa promedio diaria ≤95%, humedad relativa promedio mensual ≤90%;
● Intensidad sísmica: 8 grados;
Frecuencia nominal del sistema: 50 HZ;
Tasa de fuga anual de SF6: ≤0,1%;
Grado de protección de la carcasa: IP3X;
● Nota: al realizar el pedido de este producto fuera de las condiciones anteriores, consulte con nuestra empresa.
● GB/T156 Tensiones estándar
● GB 311.1 Coordinación de aislamiento-Parte 1: Definiciones, principios y reglas;
● GB 38043,6kV~40,5kV Interruptores de corriente alterna de alto voltaje para voltaje nominal superior a 3,6kV y inferior a 40,5kV GB 3906 Aparamenta de control y distribución con envolvente metálica de corriente alterna para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive;
● GB/T 11022 Especificaciones comunes para estándares de aparamenta y control de alta tensión;
● GB/T 12.022 Hexafluoruro de azufre para uso industrial;
● GB16926 Combinaciones de interruptor-fusible de corriente alterna de alto voltaje;
● Cuadro de distribución de alta tensión CA interior DL/T 404 Unidad principal de anillo completamente cerrada de metal
|
No. |
Nombre |
Unidad |
Armario de distribución de carga |
Armario combinado interruptor-fusible |
|
|
1 |
Tensión nominal |
kV |
24 |
||
|
2 |
Frecuencia nominal |
Hz |
50 |
||
|
3 |
Corriente nominal |
A |
630 |
125 |
|
|
4 |
Corriente de ruptura de carga nominal |
A |
630 |
125 |
|
|
5 |
(3s)Corriente nominal soportada de corta duración (efectiva)(3s) |
ka |
20 |
||
|
6 |
Corriente pico nominal soportada |
ka |
50 |
||
|
7 |
Corriente de ruptura en circuito cerrado |
A |
630 |
||
|
8 |
Corriente de transferencia máxima |
A |
|
31.5 |
|
|
9 |
Futuro rotura de cortocircuito corriente del fusible (efectiva) |
ka |
|
1400 |
|
|
10 |
Corriente soportada de corta duración de 2 s del interruptor de puesta a tierra |
ka |
20 |
||
|
11 |
Tiempos de rotura actuales nominales |
Tiempo |
≥100 |
||
|
12 |
Vida mecánica |
interruptor de carga |
≥2000 |
||
|
interruptor de puesta a tierra |
≥2000 |
||||
|
13 |
Tasa de fuga anual de gas SF6 |
Tasa de fuga anual de gas SF6 |
% |
≤0,1 |
|
|
14 |
Tensión soportada nominal de frecuencia eléctrica de corta duración (efectiva) |
A través de la distancia de aislamiento |
kV |
64(79) |
|
|
Distancia de apertura del interruptor |
kV |
64(79) |
|||
|
Fase a fase, fase a tierra |
kV |
50(65) |
|||
|
Tensión soportada nominal del impulso del rayo (pico) |
A través de la distancia de aislamiento |
kV |
110(145) |
||
|
Distancia de apertura del interruptor |
kV |
110(145) |
|||
|
Fase a fase, fase a tierra |
kV |
95(125) |
|||
|
15 |
Límite de aumento de temperatura |
K |
Según GB/T11022 |
||
|
16 |
Mecanismo de operación |
|
Manual o eléctrico más manual. |
||
|
17 |
Tensión de funcionamiento |
V |
DC110 recomendado, DC24 o DC48 opcional AC220 |
||
|
18 |
Distancia de fuga de las piezas aislantes en el gabinete. |
mm/kV |
≥20(24kV)220(calculado según 24kV) |
||
|
19 |
Grado de protección del gabinete |
|
IP3X |
||
|
20 |
Distancia libre de aire del conductor desnudo (fase a tierra y fase a fase) |
milímetros |
≥180 |
||
|
21 |
Corriente de rotura de carga nominal del cable |
A |
25 |
||
|
22 |
Corriente de inductancia de conmutación de transformador sin carga |
A |
0~15A |
||
|
23 |
Asincronía de apertura y cierre. |
EM |
<5 |
||
|
24 |
Resistencia del circuito principal (excluyendo fusible) |
mΩ |
<140 |
||
Nota: La corriente nominal de la combinación interruptor-fusible se utiliza para el aparato combinado completo del interruptor de carga y el fusible seleccionado. Los datos fuera de los soportes se refieren al sistema de puesta a tierra del punto neutro a través de baja resistencia, y los datos dentro de los soportes se refieren al punto neutro de puesta a tierra o al sistema no puesto a tierra a través de la bobina de supresión de arco.
Unidad principal de anillo completamente cerrada de metal
|
Propósito del armario de distribución |
Ancho del gabinete (mm) |
Profundidad del gabinete (mm) |
Altura del gabinete (mm) |
|
Entrante gabinete |
750 |
1020 |
1900 |
|
gabinete saliente |
500 |
1020 |
1900 |
|
gabinete |
500 |
1020 |
1900 |
|
Armario de bus |
500 |
1020 |
1900 |
|
Gabinete de pareja Vicebus |
500 |
1020 |
1900 |
|
Gabinete de transición para autobús |
500 |
1020 |
1900 |
|
Medida gabinete |
1120 |
1020 |
1900 |
Nota:
1.La profundidad nominal del armario de distribución incluye todos los bordes exteriores del panel de la puerta (excluidos los elementos convexos, cerraduras, pasadores y las partes convexas del panel de la puerta).
2.La altura nominal del armario de distribución, incluidos todos los bordes exteriores del cabezal (excluidos los anillos convexos)
