¿Por qué una unidad principal de anillo con aislamiento sólido de 24 kV se está convirtiendo en la opción preferida para la distribución de energía moderna?

A medida que las redes de distribución de energía continúan evolucionando hacia una mayor seguridad, un menor mantenimiento y una mayor sostenibilidad ambiental, la24Unidad principal de anillo aislado sólido kVse ha convertido en una solución cada vez más popular para servicios públicos, proyectos de energía renovable, instalaciones industriales y edificios comerciales. En este artículo, explicamos en qué se diferencia este innovador tablero de distribución de los sistemas convencionales aislados en gas, exploramos sus principios de funcionamiento, ventajas técnicas, escenarios de aplicación y consideraciones de compra, y demostramos por qué.CNKEEYAProporciona soluciones confiables de distribución de media tensión para clientes de todo el mundo.

Contenido

• Introducción
• ¿Qué es una unidad principal de anillo con aislamiento sólido de 24 kV?
• Principales ventajas de las RMU con aislamiento sólido
• ¿Cómo funciona?
• Continuar leyendo

Introducción

La demanda de una infraestructura eléctrica más segura y ecológica ha acelerado la adopción delUnidad principal de anillo aislado sólido de 24 kVa través de redes de distribución modernas. Como fabricante experimentado de equipos eléctricos de media tensión,CNKEEYAofrece soluciones avanzadas de aparamenta con aislamiento sólido diseñadas para mejorar la confiabilidad operativa y al mismo tiempo reducir el impacto ambiental. En comparación con los equipos tradicionales aislados con gas SF₆, la tecnología de aislamiento sólido ofrece mayor seguridad, mantenimiento simplificado y excelente rendimiento a largo plazo, lo que la convierte en una opción ideal para servicios públicos, plantas industriales, estaciones de energía renovable, aeropuertos, sistemas de tránsito ferroviario y proyectos de ciudades inteligentes.

Ya sea que un proyecto implique actualizar una red eléctrica obsoleta o construir un sistema de distribución eléctrica nuevo, la selección de la unidad principal de anillo adecuada influye directamente en la eficiencia operativa, los costos de mantenimiento, la vida útil del equipo y la confiabilidad de la red. Comprender las características técnicas de las aparamentas con aislamiento sólido permite a los ingenieros y gerentes de compras tomar decisiones de inversión informadas.

¿Qué es una unidad principal de anillo con aislamiento sólido de 24 kV?

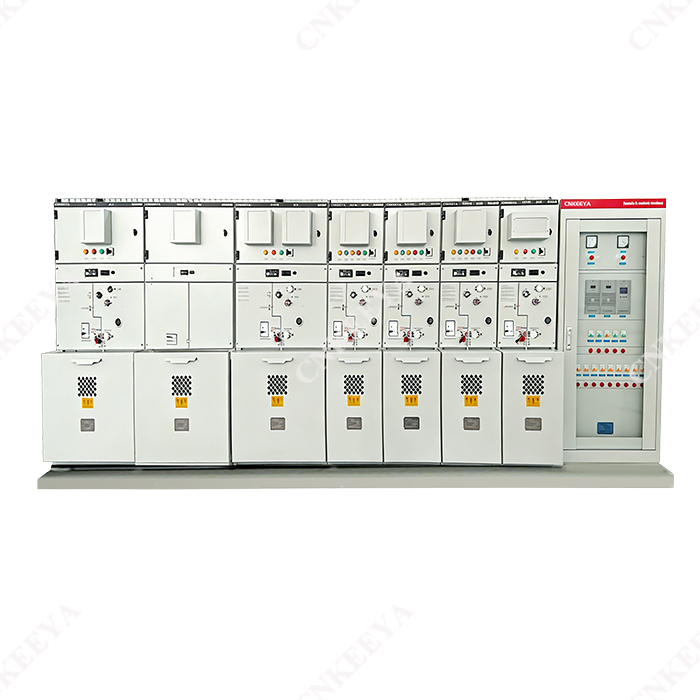

A Unidad principal de anillo aislado sólido de 24 kV(RMU) es un conjunto compacto de aparamenta de media tensión diseñado para redes de distribución de energía secundaria que operan hasta 24 kilovoltios. En lugar de depender del gas SF₆ como medio de aislamiento principal, utiliza materiales dieléctricos sólidos avanzados para aislar los componentes energizados de forma segura.

La RMU integra múltiples unidades funcionales en un gabinete compacto, que incluye:

• Interruptores de carga
• Disyuntores
• Interruptores de vacío
• Seccionadores de tierra
• Barras colectoras
• Relés de protección
• Compartimentos de conexión de cables

Debido a que todos los conductores energizados están encapsulados dentro de materiales aislantes sólidos de alto rendimiento, el equipo se vuelve altamente resistente al polvo, la humedad, la condensación, la contaminación y las influencias ambientales externas. Esta construcción mejora significativamente la estabilidad operativa incluso en condiciones de instalación exigentes.

A diferencia de las aparamentas convencionales aisladas en aire, las RMU con aislamiento sólido requieren mucho menos espacio de instalación y, al mismo tiempo, ofrecen una mayor seguridad operativa. En comparación con los sistemas aislados con gas SF₆, eliminan los riesgos de fugas de gases de efecto invernadero y simplifican el cumplimiento ambiental durante todo el ciclo de vida del equipo.

Principales ventajas de las RMU con aislamiento sólido

Un número cada vez mayor de empresas de servicios públicos y usuarios industriales están reemplazando los interruptores tradicionales con alternativas con aislamiento sólido debido a varias ventajas convincentes.

1. Diseño ecológico

Uno de los beneficios más importantes es la eliminación del hexafluoruro de azufre (SF₆), un gas de efecto invernadero con un potencial de calentamiento global extremadamente alto. Al reemplazar el aislamiento de gas con materiales dieléctricos sólidos, el equipo respalda la infraestructura energética sostenible y ayuda a las organizaciones a cumplir con regulaciones ambientales cada vez más estrictas.

2. Mayor seguridad operativa

El aislamiento sólido encapsula completamente los conductores activos, minimizando la posibilidad de contacto accidental, descarga eléctrica o falla del aislamiento. Los operadores se benefician de una mayor seguridad personal durante las operaciones de conmutación y mantenimiento.

3. Excelente resistencia a ambientes hostiles

Las RMU con aislamiento sólido mantienen un excelente rendimiento eléctrico en ubicaciones expuestas a:

• Alta humedad
• spray de sal
• Fuerte contaminación industrial
• Acumulación de polvo
• Altura
• Fluctuaciones frecuentes de temperatura.

Esta adaptabilidad ambiental reduce significativamente los cortes inesperados causados ​​por la degradación del aislamiento.

4. Huella de instalación compacta

Las subestaciones urbanas, las salas de distribución subterráneas, los edificios comerciales y las estaciones de energía renovable suelen tener un espacio de instalación limitado. El diseño estructural compacto permite a los ingenieros maximizar el área de piso disponible mientras mantienen espacios libres de operación seguros.

5. Requisitos de mantenimiento reducidos

Como no hay control de la presión del gas, inspección de fugas ni reabastecimiento de gas, las actividades de mantenimiento se vuelven considerablemente más sencillas. Esto se traduce en menores costos del ciclo de vida y reducción del tiempo de inactividad durante toda la vida útil del equipo.

¿Cómo funciona una unidad principal de anillo con aislamiento sólido de 24 kV?

Aunque la tecnología de aislamiento difiere de los equipos convencionales aislados por gas, el principio operativo sigue siendo familiar para los ingenieros de media tensión.

La energía eléctrica entrante ingresa a la RMU a través de alimentadores entrantes antes de llegar al sistema de barras colectoras interno. Dependiendo de las condiciones operativas de la red, los dispositivos de conmutación dirigen la energía eléctrica hacia los alimentadores de salida, mientras que los dispositivos de protección monitorean continuamente las condiciones del circuito.

Si ocurren situaciones anormales como sobrecargas, cortocircuitos o fallas a tierra, los relés de protección activan inmediatamente el disyuntor de vacío, aislando la sección fallada y minimizando la interrupción del servicio en las partes no afectadas de la red de distribución.

Un aislamiento dieléctrico sólido rodea permanentemente a los conductores energizados, asegurando el aislamiento eléctrico sin depender de gas aislante presurizado. El resultado es un rendimiento dieléctrico estable, una excelente confiabilidad del aislamiento y un mantenimiento mínimo durante la vida útil operativa del equipo.

Además, las RMU inteligentes modernas pueden integrar sistemas de monitoreo digital capaces de recopilar datos operativos en tiempo real, permitiendo estrategias de mantenimiento predictivo y respaldando el desarrollo de infraestructura de redes inteligentes.

Comparación de la estructura técnica de la RMU con aislamiento sólido de 24 kV frente a los sistemas tradicionales

Comprender las diferencias estructurales entre las tecnologías de aislamiento ayuda a los ingenieros a seleccionar la solución adecuada para escenarios de distribución específicos. ElUnidad principal de anillo aislado sólido de 24 kVofrece un enfoque fundamentalmente diferente en comparación con los sistemas aislados por aire y por gas SF₆.

Componentes principales de la RMU con aislamiento sólido

Una RMU de alto rendimiento se construye a partir de varios módulos funcionales integrados, cada uno de los cuales está diseñado para brindar confiabilidad y seguridad operativa.

Unidad de disyuntor de vacío

Responsable de interrumpir las corrientes de falla, el interruptor en vacío garantiza la extinción del arco en un entorno sellado, proporcionando un rendimiento de conmutación estable y confiable incluso en condiciones de carga alta.

Unidad de interruptor de ruptura de carga

Este componente permite la conmutación segura de corrientes de carga normales, lo que permite a los operadores reconfigurar las redes de distribución sin interrumpir la estabilidad del suministro.

Sistema de protección del alimentador

Los relés de protección avanzados detectan condiciones eléctricas anormales, como sobrecorriente, cortocircuitos y fallas a tierra, lo que activa el aislamiento inmediato de los circuitos afectados.

Conjunto de barras colectoras

El sistema de barra colectora interna distribuye energía eléctrica a través de múltiples alimentadores salientes mientras mantiene una conductividad constante y una pérdida mínima de energía.

Beneficios de rendimiento en aplicaciones del mundo real

En escenarios de implementación prácticos, las RMU con aislamiento sólido demuestran ventajas significativas en términos de confiabilidad y rentabilidad del ciclo de vida.

• Reducción de la frecuencia de cortes en las redes de distribución urbana
• Operación estable en ambientes costeros y de alta humedad
• Menores costos de mantenimiento del ciclo de vida para las empresas de servicios públicos
• Mayor seguridad para los operadores en subestaciones confinadas
• Mayor confiabilidad del sistema en la integración de energías renovables

Por ejemplo, en las plantas de energía solar y eólica, donde la exposición ambiental es severa y el acceso al mantenimiento es limitado, la tecnología de aislamiento sólido proporciona una solución de conmutación estable y libre de mantenimiento que garantiza un flujo de energía ininterrumpido a la red.

Características clave del diseño de ingeniería

RMU modernas desarrolladas por fabricantes comoCNKEEYAincorporan principios de ingeniería avanzados para garantizar un rendimiento superior y una durabilidad a largo plazo.

• Estructura de aislamiento completamente sellada que evita la contaminación externa.
• Diseño modular para una expansión flexible del sistema
• Sistemas integrados de protección y automatización.
• Materiales compuestos de alta rigidez dieléctrica.
• Construcción resistente a arcos para mayor seguridad del operador

Estas características en conjunto garantizan un funcionamiento estable en entornos de distribución complejos, lo que hace que el equipo sea adecuado tanto para aplicaciones urbanas como industriales.

Aplicaciones típicas de la unidad principal de anillo con aislamiento sólido de 24 kV

ElUnidad principal de anillo aislado sólido de 24 kVis widely used across multiple industries due to its compact design, high safety level, and strong environmental adaptability. Fabricantes comoCNKEEYAdiseñar estos sistemas para satisfacer las demandas de las modernas redes inteligentes de distribución de energía.

• Redes de Distribución de Energía Urbana:Garantiza un suministro eléctrico fiable en ciudades densamente pobladas donde el espacio es limitado.
• Instalaciones Industriales:Proporciona distribución de energía estable para plantas de fabricación, fábricas de productos químicos y zonas de industria pesada.
• Plantas de Energías Renovables:Ideal para parques solares y centrales eólicas que requieren aparamenta de bajo mantenimiento.
• Infraestructura de transporte:Se utiliza en aeropuertos, sistemas de metro, ferrocarriles y túneles para un control de energía seguro y estable.
• Edificios Comerciales:Admite centros comerciales, hospitales, centros de datos y edificios de gran altura con demanda de energía continua.
• Proyectos de redes inteligentes:Se integra con sistemas de monitoreo digital para una gestión inteligente de la energía.

Mejores prácticas de instalación y operación

Para garantizar la confiabilidad a largo plazo y el funcionamiento seguro de un sistema RMU con aislamiento sólido, se deben seguir los procedimientos operativos y de instalación adecuados.

1. Preparación adecuada del sitio

El entorno de instalación debe estar limpio, seco y libre de gases corrosivos. Aunque el aislamiento sólido es altamente resistente a la contaminación, las condiciones de instalación adecuadas mejoran el rendimiento a largo plazo.

2. Terminación correcta del cable

Se deben utilizar accesorios de cables de alta calidad para garantizar conexiones eléctricas estables y minimizar los riesgos de descargas parciales.

3. Estrategia de inspección de rutina

Aunque los requisitos de mantenimiento son mínimos, se recomienda la inspección periódica del funcionamiento mecánico, los sistemas de protección y los recintos externos.

4. Pruebas eléctricas antes de la puesta en servicio

Antes de energizar el sistema, se deben completar pruebas de resistencia de aislamiento, pruebas de conmutación funcional y verificación de protección de relés.

5. Monitoreo Ambiental

En instalaciones críticas como centros de datos o plantas industriales, el monitoreo de temperatura y humedad ayuda a mantener condiciones operativas óptimas.

Guía de selección para compradores e ingenieros

Elegir lo correctoUnidad principal de anillo aislado sólido de 24 kVrequiere una evaluación cuidadosa de los requisitos del sistema y las condiciones ambientales.

• Requisitos de tensión y corriente nominales.
• Capacidad de corte en cortocircuito
• Número de alimentadores salientes
• Condiciones ambientales (humedad, nivel de contaminación, altitud)
• Disponibilidad de espacio para la instalación.
• Integración con redes inteligentes o sistemas de automatización.

Trabajar con un fabricante confiable comoCNKEEYAgarantiza que la solución seleccionada cumpla tanto con las especificaciones técnicas como con las expectativas operativas a largo plazo.

Por qué la tecnología de aislamiento sólido es el futuro

El sector energético mundial está realizando una rápida transición hacia una infraestructura más segura, ecológica e inteligente. La tecnología de aparamenta con aislamiento sólido se alinea perfectamente con esta transformación.

A diferencia de los sistemas basados ​​en SF₆, elimina las preocupaciones sobre los gases de efecto invernadero al tiempo que mejora la seguridad del operador y reduce los costos de mantenimiento del ciclo de vida. A medida que se acelera el desarrollo de las redes inteligentes, la demanda de aparamenta compacta y compatible digitalmente sigue aumentando.

Esto posiciona elUnidad principal de anillo aislado sólido de 24 kVcomo una solución preparada para el futuro para las redes de distribución eléctrica modernas en todo el mundo.

Preguntas frecuentes (FAQ)

¿Para qué se utiliza una unidad principal de anillo con aislamiento sólido de 24 kV?

Se utiliza en sistemas de distribución de energía de media tensión para controlar, proteger y aislar circuitos eléctricos en redes urbanas, plantas industriales y proyectos de energía renovable.

¿En qué se diferencia el aislamiento sólido del aislamiento con gas SF₆?

El aislamiento sólido utiliza materiales compuestos o epoxi para aislar los conductores, mientras que los sistemas SF₆ dependen de gas presurizado. El aislamiento sólido elimina las emisiones de gases de efecto invernadero y reduce los requisitos de mantenimiento.

¿Es segura una RMU con aislamiento sólido para instalación urbana?

Sí. Su diseño completamente cerrado evita el contacto accidental con piezas vivas y funciona de manera confiable incluso en subestaciones subterráneas o interiores compactas.

¿Cuál es la vida útil de una unidad principal de anillo con aislamiento sólido de 24 kV?

Normalmente, puede funcionar de forma fiable durante 20 a 30 años, dependiendo de las condiciones ambientales y los perfiles de carga.

¿Requiere mantenimiento frecuente?

No. Una de sus principales ventajas es el bajo mantenimiento, ya que no es necesario monitorear ni reponer el gas.

¿Se puede integrar en sistemas de redes inteligentes?

Sí. Los diseños modernos admiten monitoreo digital, control remoto y detección inteligente de fallas para aplicaciones de redes inteligentes.

Conclusión

ElUnidad principal de anillo aislado sólido de 24 kVrepresenta un gran paso adelante en la tecnología de distribución de media tensión. Con su diseño respetuoso con el medio ambiente, estructura compacta, alto nivel de seguridad y larga vida útil, se está convirtiendo rápidamente en la solución preferida para las redes eléctricas modernas.

Al eliminar el gas SF₆ y adoptar un aislamiento dieléctrico sólido, esta tecnología no solo mejora la seguridad operativa sino que también respalda los objetivos de sostenibilidad global. Desde infraestructura urbana hasta sistemas de energía renovable, su versatilidad lo convierte en un componente clave en la distribución eléctrica de próxima generación.
