Como proveedor líder en China, Keeya se especializa en ofrecer soluciones de vanguardia con su unidad principal de anillo con aislamiento sólido. Nuestros productos de alta calidad ejemplifican la confiabilidad y eficiencia en la distribución eléctrica. Con un compromiso con la excelencia, Keeya se erige como una fuente confiable de unidades principales de anillo avanzadas, brindando soluciones que satisfacen las necesidades cambiantes de la industria. Asóciese con nosotros para obtener productos y servicios de primer nivel en el ámbito de las unidades principales de anillo con aislamiento sólido.

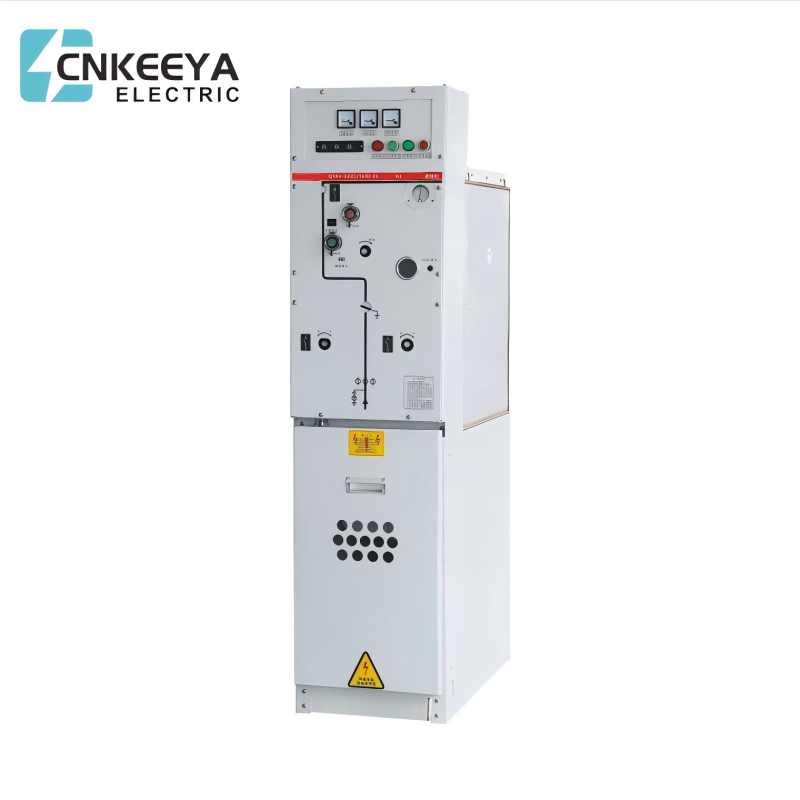

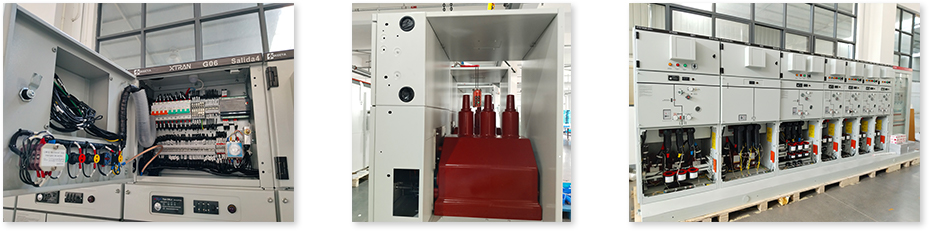

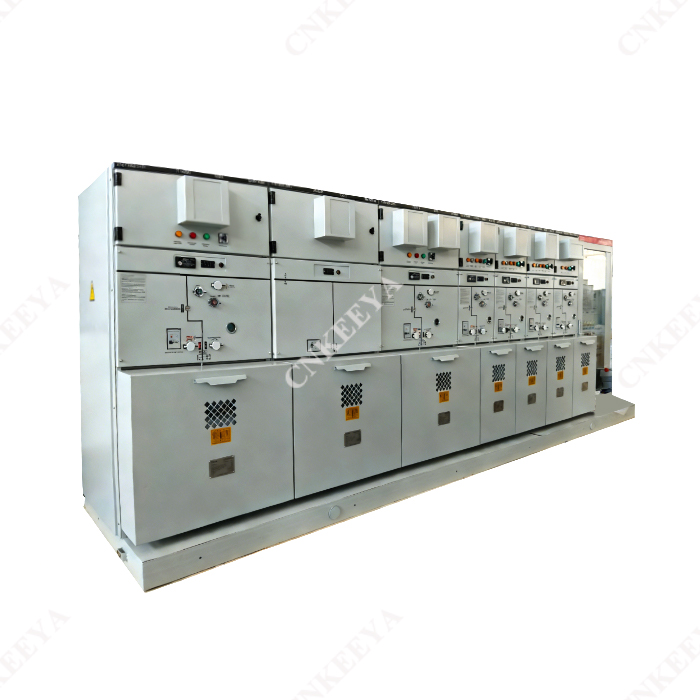

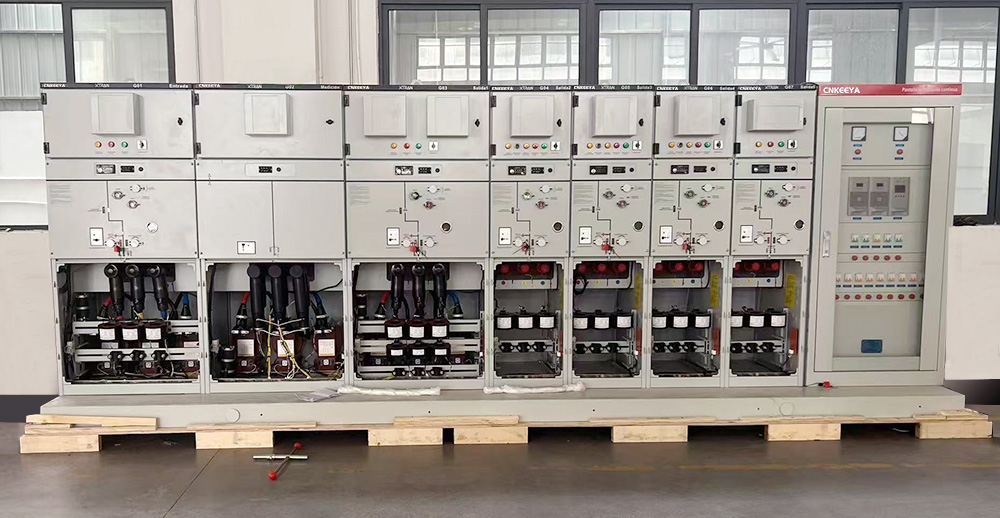

Keeya, un proveedor de renombre con sede en China, se especializa en proporcionar unidades principales de anillo con aislamiento sólido de alta calidad para soluciones de distribución eléctrica eficientes y confiables. La unidad principal de anillo con aislamiento sólido GTXGN □-12 es una nueva generación de unidad principal de anillo de aislamiento compuesto de tipo protección ambiental desarrollada por nuestra empresa. Se compone principalmente de tres partes, a saber, unidad V (unidad de disyuntor), unidad C (unidad de interruptor de carga), unidad F (unidad combinada), cada unidad se puede usar sola o también se puede extender libremente, su estructura se divide en inteligente sala de instrumentos de control, mecanismo operativo y parte primaria, la sala de instrumentos puede coincidir con la protección del microordenador (controlador), utiliza un mecanismo de operación de resorte y la parte primaria adopta el proceso de gel automático de APG, el interruptor de aislamiento y la cámara de extinción de arco están completamente encerrado en resina epoxi y se utiliza una junta especial para conectar el autobús.
La cámara de extinción de arco adopta un material de contacto especial de cobre y cromo: contacto Peld magnético longitudinal tipo R y un proceso de sellado completo de una sola vez. La capacidad de corte de corriente de cortocircuito y la estabilidad, la vida eléctrica, el aumento de temperatura y el nivel de aislamiento de esta cámara de extinción de arco son (material de contacto de cobre y aluminio, estructura de contacto Peld magnético longitudinal en forma de copa y proceso de sellado único incompleto) obviamente mejorado en comparación con el anterior. El mecanismo de operación adopta el mecanismo de operación elástico que está integrado con el interruptor, es decir, el interruptor de aislamiento y el mecanismo de operación elástico del interruptor principal están integrados, lo que puede realizar convenientemente el enclavamiento y las piezas del mecanismo son menores, lo que reduce los enlaces de transmisión innecesarios. con alta confiabilidad y operación eléctrica se puede instalar según las necesidades de los usuarios.

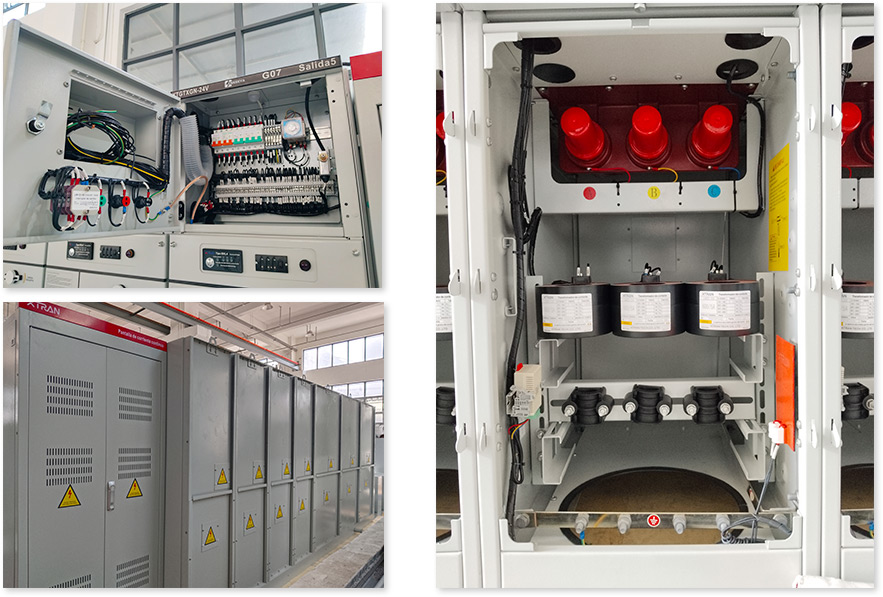

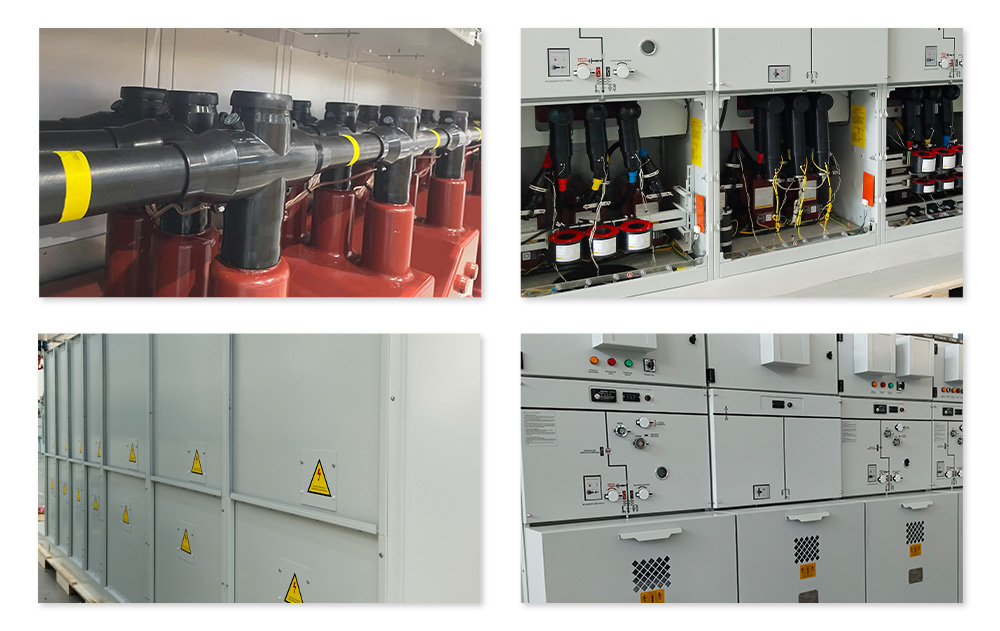

Aparamenta completamente cerrada con aislamiento sólido: adopta material aislante sólido como medio aislante principal y conexión conductora. Después de que el interruptor de aislamiento, el interruptor de puesta a tierra, el bus principal, el bus derivado y otros circuitos eléctricos dominantes sean simples o combinados, el medio aislante sólido se envuelve y empaqueta en uno o varios módulos con ciertas funciones, que se pueden recombinar o expandir con aislamiento completo y rendimiento de sellado total. El mecanismo de tres estaciones puede abrir y cerrar la corriente de carga y también puede realizar operación manual y eléctrica.
● Temperatura ambiente: -45 ℃ + 45 ℃
● Humedad: promedio máximo relativo ≤95%, promedio mensual ≤90%
● Altitud: ≤4000 metros
● Capacidad sísmica: 8 grados
● Grado de protección: IP67 para tubo portafusible con cuerpo electrificado, carcasa de armario de distribución IP3X

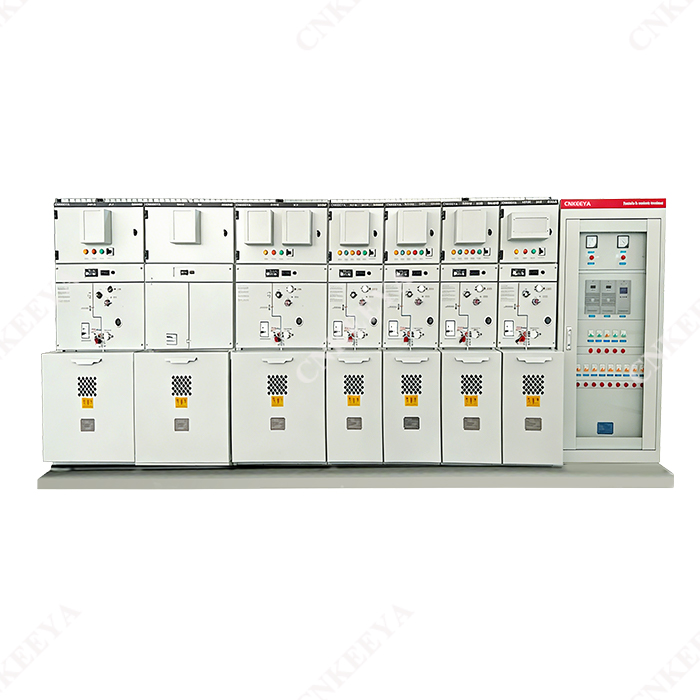

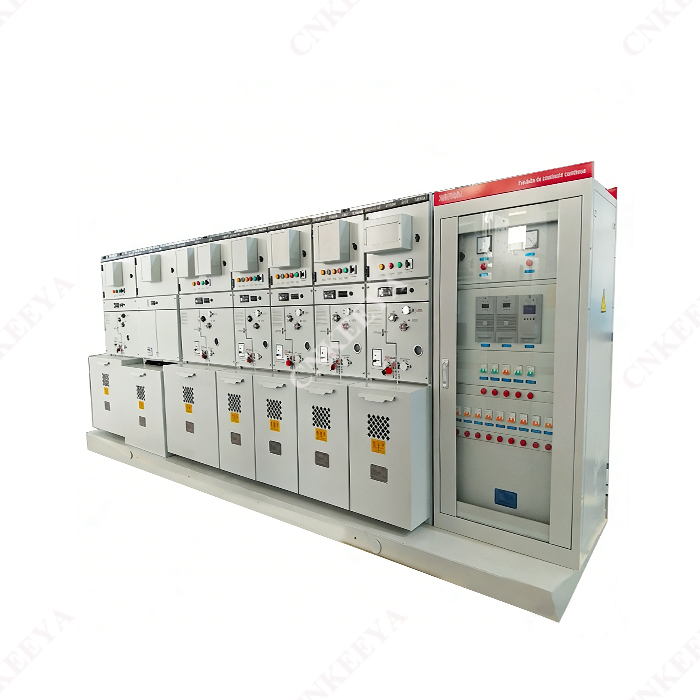

GTXGN □-12
Unidad principal de anillo aislado sólido
● IEC 62271-1-2017 Dispositivos de distribución y control de alta tensión, parte 1: especificaciones comunes
● IEC 620071-200-2003 Aparamenta y equipo de control de alta tensión, parte 200: Aparamenta y equipo de control de CA con envolvente metálico para tensiones nominales superiores a 1 kV y hasta 52 kV inclusive.
● GB3906-2006 Dispositivo de distribución y control con envolvente metálica de corriente alterna para tensión nominal superior a 3,6 kV y hasta 40,5 kV inclusive.
● GB/T11022-2011 Especificaciones comunes para estándares de aparamenta y control de alta tensión.
● GB1984-2014 Disyuntores de corriente alterna de alto voltaje
● GB1985-2014 Seccionadores y seccionadores de tierra de corriente alterna de alta tensión
● GB3804-2017 Interruptores de corriente alterna de alto voltaje para tensión nominal superior a 3,6 kV y inferior a 40,5 kV
● DL/T404-2018 Equipo de control y distribución en envolvente metálico de corriente alterna para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive
● Q/GDW730-2012 Especificaciones para unidades principales de anillo con aislamiento sólido de 12 kV
Parámetro técnico de la aparamenta
|
Artículo |
Unidad |
Valor |
|||
|
Tensión nominal |
kV |
12 |
|||
|
Frecuencia nominal |
Hz |
50 |
|||
|
Corriente nominal |
A |
630 |
1250 |
||
|
Nivel de aislamiento nominal |
Tensión soportada a frecuencia industrial |
Distancia de aislamiento |
kV |
48 |
|
|
Fase-fase |
kV |
42 |
|||
|
fase-tierra |
kV |
42 |
|||
|
Tensión soportada al impulso del rayo |
Distancia de aislamiento |
kV |
85 |
||
|
Fase-fase |
kV |
75 |
|||
|
fase-tierra |
kV |
75 |
|||
|
(1s)Corriente nominal de corte en cortocircuito |
EL |
25 |
31.5 |
||
|
(4s) Corriente nominal soportada de corta duración |
EL |
25 |
31.5 |
||
|
(1p) Corriente nominal máxima soportada |
EL |
63 |
80 |
||
|
(1ma) Corriente nominal de cierre de cortocircuito (pico)(1ma) |
EL |
63 |
80 |
||
|
Nivel de protección del recinto |
|
IP4X |
|||
|
Modo de operación |
|
Tipo de almacenamiento de energía de resorte |
|||
Distancia de aislamiento visual del cuchillo aislante

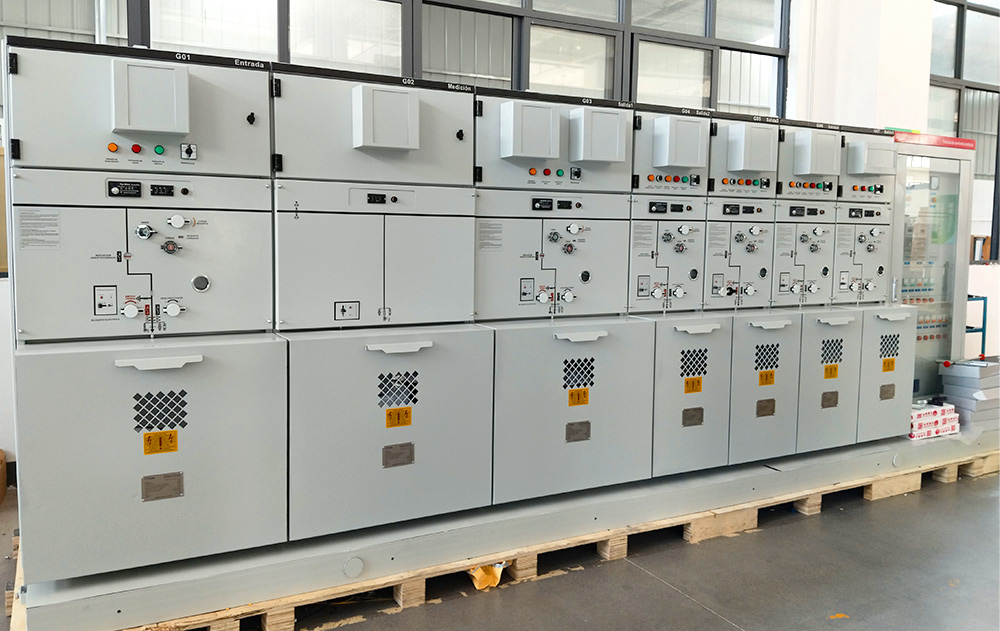

Frente al gabinete, hay una ventana visual obvia para la distancia de aislamiento, que puede ver la posición de aislamiento ENCENDIDO, la posición de aislamiento APAGADO y la posición de conexión a tierra ENCENDIDO. Hay tres posiciones de trabajo, que son convenientes y seguras para que el personal en el sitio verifique y determine la ubicación del cuchillo de aislamiento.
Diseño de arco interno
Válvula de presión de arco interno: cuando se forma un arco dentro del producto, la presión se liberará de la válvula de liberación de presión y el arco se descargará al conducto del cable para evitar lesiones accidentales al operador.
Tamaño del contorno
|
Modelo |
Ancho (mm) |
Profundidad (mm) |
Altura (mm) |
|
Gabinete del disyuntor (V gabinete) |
400 |
887 |
1450 |
|
Gabinete de distribución de carga (gabinete C) |
400 |
887 |
1450 |
|
Gabinete de combinación de fusibles (F gabinete) |
500 |
887 |
1450 |
|
)Armario de medición(M gabinete) |
750 |
887 |
1450 |
|
Gabinete de elevación, gabinete de conexión directa (gabinete D) |
400 |
887 |
1450 |
|
Gabinete del transformador de voltaje (PT gabinete) |
400 |
887 |
1450 |
|
Gabinete de elevación del interruptor de carga (gabinete SL) |
800 |
887 |
1450 |
|
Gabinete de elevación del disyuntor (gabinete SV) |
800 |
887 |
1450 |
