Explicación detallada de la unidad principal del anillo de distribución de 10 kV.

2025-09-11

La unidad principal en anillo de 10 kV es un equipo crucial en el sistema de distribución de energía. Es el principal responsable de entregar de manera constante electricidad de alto voltaje de 10 kV o 35 kV a los usuarios, para que todos puedan tener acceso a la electricidad. No solo eso, también puede monitorear constantemente los transformadores del sistema eléctrico y controlarlos para garantizar su funcionamiento normal. Debido a que realiza estas importantes tareas, la unidad principal en anillo de 10 kV tiene las características de alto nivel de voltaje y gran capacidad. Sin embargo, su tamaño y peso no son grandes, lo que lo hace muy cómodo de usar. A continuación, llevemos a todos a conocer la unidad principal del anillo de distribución de 10 kV y comprender sus diversos aspectos.

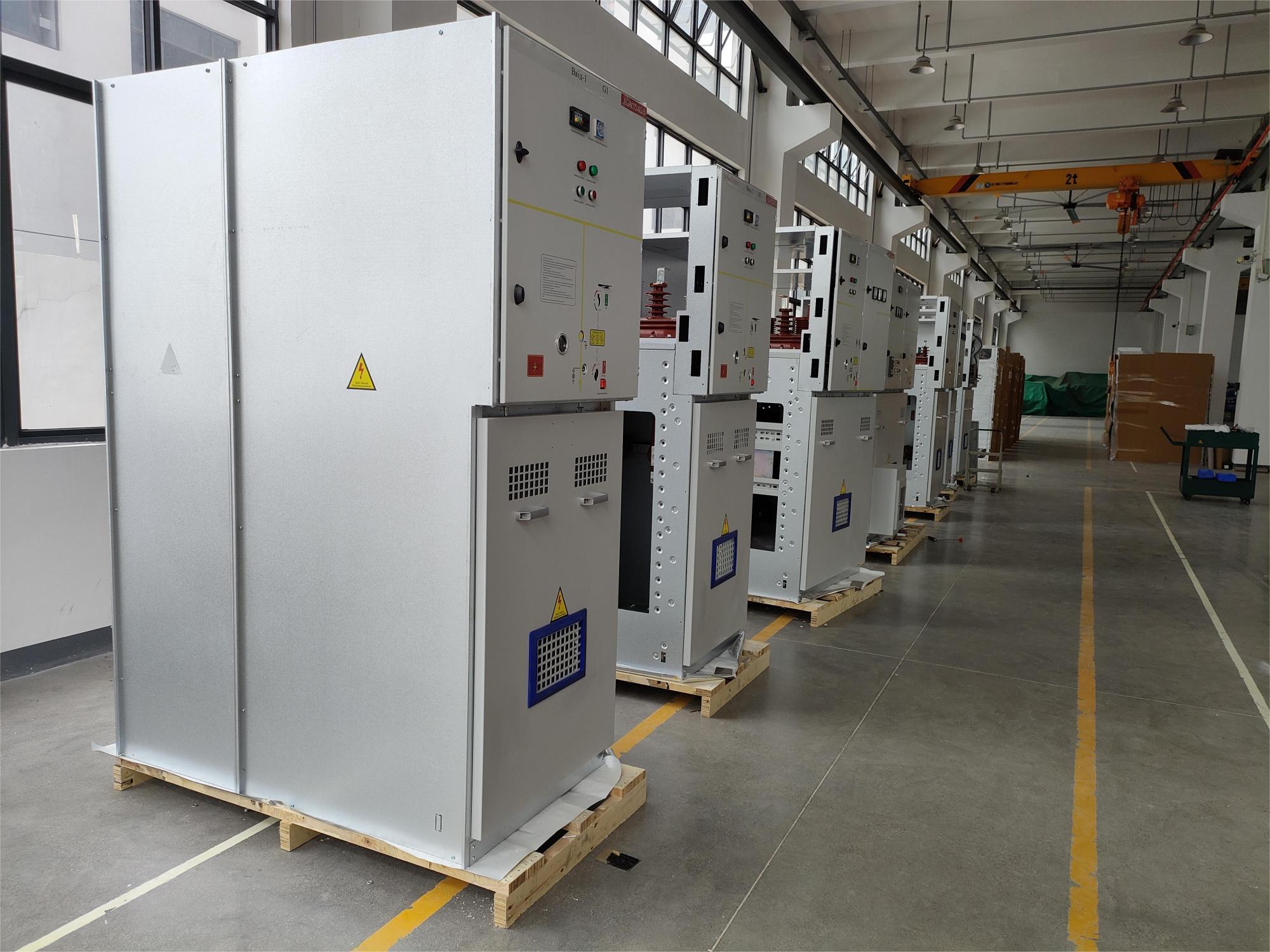

Una unidad principal en anillo es un equipo eléctrico que consta de un conjunto de aparamenta de alta tensión instalada dentro de un gabinete metálico de placa de acero o ensamblada en una unidad de suministro de energía principal en anillo de tipo intervalo. Su parte principal utiliza interruptores de carga y fusibles, y tiene las ventajas de una estructura simple, tamaño pequeño, precio bajo, parámetros y rendimiento de suministro de energía mejorados y seguridad del suministro de energía.


De hecho, si el tipo de gabinete se clasifica según el cuadro, hay cuadro de carga, gabinetes de disyuntores, GIS, etc., pero no hay unidad principal en anillo. Unidad principal en anillo es un término de uso común, que originalmente se refería a la aparamenta de carga utilizada para el suministro de energía de la red en anillo. Hoy en día, se utiliza a menudo como sinónimo de aparamenta de carga, independientemente de si se utiliza para el suministro de energía de una red en anillo. Por ejemplo, algunas líneas deben operarse en un circuito cerrado (comúnmente conocido como mano a mano), o los gabinetes de distribución que pueden realizar cortes de carga (cambiar cargas de una línea a otra) para lograr estas funciones se denominan unidades principales en anillo. Por lo tanto, la unidad principal en anillo es un tipo de aparamenta que puede lograr un suministro de energía en anillo y se usa comúnmente en sistemas de suministro de energía en anillo. Por lo tanto, se la conoce comúnmente como unidad principal en anillo, también conocida como "unidad principal en anillo tipo caja exterior" o "dispositivo de distribución".


Los gabinetes de distribución de carga se pueden utilizar para el suministro de energía de la red en anillo, el despacho de salas límite de media tensión y el suministro de energía de subestaciones terminales de media tensión. Las especificaciones de los transformadores a los que se les permite utilizar interruptores de carga con protección por fusible varían entre los departamentos de suministro de energía de las diferentes regiones. Por ejemplo, en Beijing, generalmente se requiere que la capacidad del transformador no sea superior a 1000 KVA, mientras que en Shenzhen puede ser de 1600 KVA. El gabinete de distribución de carga tiene una estructura simple, de bajo costo y de tamaño pequeño. La mayoría de ellos se pueden instalar contra la pared y generalmente solo tienen protección por fusible sin protección por relé.


La capacidad de carga de corriente de la barra colectora principal del gabinete de distribución de carga es generalmente menor o igual a 630 A, y la corriente de corte nominal del interruptor de carga es generalmente menor o igual a 630 A (algunos alcanzan 1700 A). La corriente nominal (fusible) del gabinete del transformador (gabinete de salida) generalmente no es superior a 125 A, y la corriente de transferencia del interruptor de carga de alta gama puede alcanzar los 2800 A. Algunos gabinetes de distribución de carga pueden equiparse con disyuntores de vacío dedicados, disyuntores de SF6 o utilizar métodos de extinción de arco como aire comprimido, y la capacidad de interrupción de cortocircuitos está cerca o alcanza el nivel del gabinete de distribución. La unidad principal en anillo se utiliza para dividir y combinar la corriente de carga, interrumpir la corriente de cortocircuito y la corriente sin carga del transformador, cargar la corriente de líneas aéreas y líneas de cable a cierta distancia, desempeñar un papel de control y protección, y es un importante equipo de conmutación para el suministro de energía de la red en anillo y el suministro de energía terminal.
