La unidad principal de anillo de ges completamente cerrada y completamente aislada RM6-40.5 es una nueva generación de aparamenta producida por nuestra empresa como un conjunto completo de equipos interiores de CA trifásico de 12-40,5 kV de 5 OHz para recibir y distribuir energía eléctrica. Se utiliza principalmente para Transformación y transmisión de energía de sistemas de energía de media tensión, como diversas plantas de energía, subestaciones, empresas industriales y mineras, subterráneos, edificios civiles y comerciales para control, protección y monitoreo. Se caracteriza por un rendimiento confiable, gran adaptabilidad y tamaño pequeño.

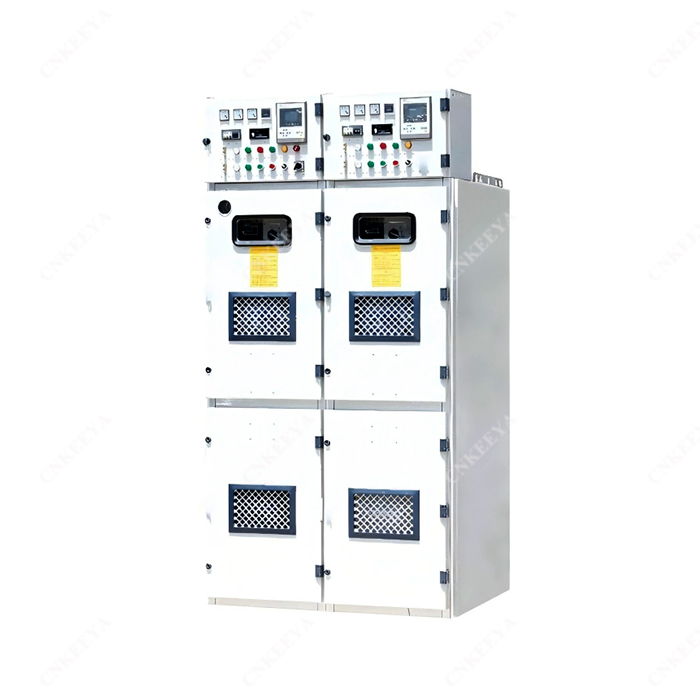

RM6-40,5

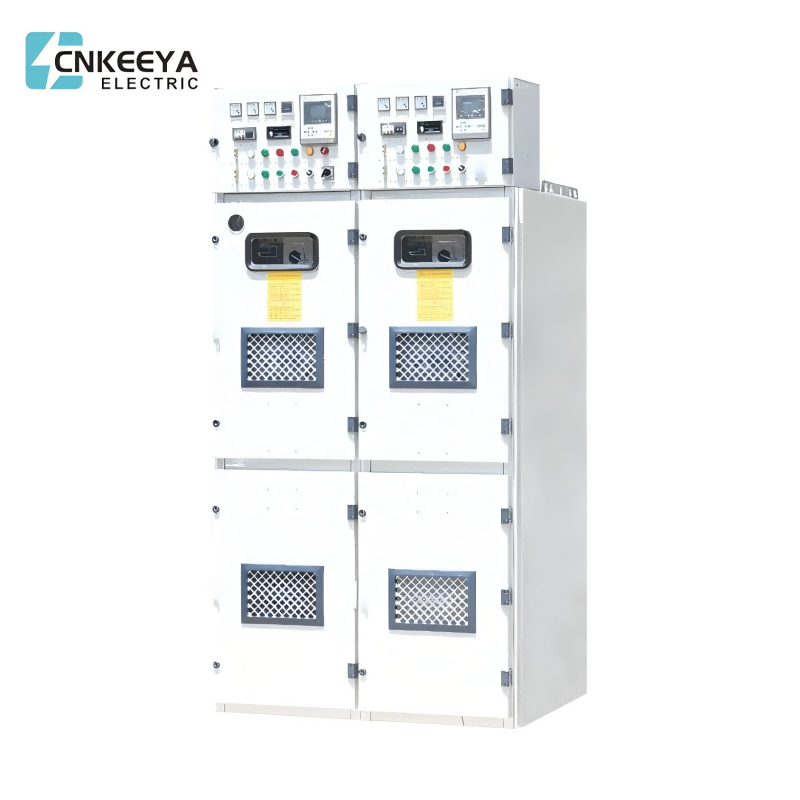

RM6-40.5 Unidad principal de anillo lleno de gas completamente cerrada y aislada

Estándares compatibles

● GB 3906 Dispositivos de distribución y control encapsulados en metal de corriente alterna para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive.

● Cuadro de distribución de alta tensión CA interior DL/T 404

● IEC 62271-200:2003 Aparamenta de control y distribución con envolvente metálica de CA para tensiones nominales superiores a 1 kV y hasta 52 kV inclusive 1016001/003-0000-00 Norma de adquisición de materiales de State Grid Corporation de China para 12 kV, 24 kV

● 1016001/003-0000-00 Estándar de adquisición de materiales de State Grid Corporation de China para aparamenta de alto voltaje de 12 kV, 24 kV y 40,5 kV 1016001/003-0000-00 Especificaciones técnicas generales

condición de servicio

● Temperatura ambiente: la temperatura máxima es de 40 ℃, la temperatura mínima es de -25 ℃ y el valor promedio medido en 24 horas no excede los 35 ℃;

● Humedad relativa: el valor promedio de la humedad relativa medida dentro de las 24 horas no deberá exceder el 95% y el valor promedio de la humedad relativa mensual no deberá exceder el 90%.

● Puede ocurrir condensación cuando la temperatura cambia rápidamente durante condiciones de alta humedad. El valor promedio de la presión de vapor de agua medido dentro de 24 horas no debe exceder los 2,2 kPa, y el valor promedio de la presión de vapor de agua mensual no debe exceder los 1,8 kPa;

● Altitud: no más de 1000 m;

● Intensidad sísmica: no más de 8 grados;

● La amplitud de la interferencia electromagnética inducida en el sistema secundario no excederá los 1,6 kV;

● El aire circundante no está obviamente contaminado por polvo, humo, gases corrosivos y combustibles, vapor o niebla salina.

Nota: Cuando las condiciones de uso exceden las disposiciones anteriores, la solución se puede determinar consultando con el usuario. RM6-40,5 RM6-40.5 Unidad principal de anillo lleno de gas completamente cerrada y aislada

Parámetro técnico

No.	Artículo			Unidad	Técnico parámetro
1	Tensión nominal			kV	12	40.5
2	Corriente nominal			A	1250~3150	1250~2500
3	Frecuencia nominal			Hz	50
4	Corriente nominal soportada de corta duración			k/Vs	25、31.5
5	Corriente pico nominal soportada			ka	63、80
6	Duración nominal de la corriente de cortocircuito			S	4
7	Corriente nominal de corte en cortocircuito			ka	25、31.5
8	Corriente nominal de cierre de cortocircuito			ka	63、80
9	Duración del arco			S	0.5
10	Vida mecánica	Cortacircuitos		tiempo	2000	10000
		interruptor de aislamiento			3000
		interruptor de puesta a tierra			3000
11	Vida eléctrica del disyuntor.			tiempo	30
12	Presión nominal de gas llenado (presión manométrica a 20 ℃)			MPa	0.05
13	Mínimo presión funcional (manométrica) presión a 20 ℃)				0.03
14	Tasa de fuga anual de gas SF6				≤0,5%
15	Nivel de aislamiento nominal	Tensión soportada a frecuencia industrial nominal (1 min) (efectiva)	Fase a fase, fase a tierra	kV	42	95
			distancia de aislamiento, apertura de vacío		48	118
		Tensión soportada nominal de impulso de rayo (pico)	Fase a fase, fase a tierra	kV	75	185
			distancia de aislamiento, apertura de vacío		85	215
16	Auxiliar control circuito	Tensión nominal		V	12	40.5
		1min de potencia voltaje soportado de frecuencia			1250~3150	1250~2500
17	Gabinete grado de protección	Carcasa del gabinete			50
		Compartimento lleno de gas			25、31.5
18	Categoría de pérdida de continuidad de operación			A	63、80
19	Prueba de aumento de temperatura				4
20	Resistencia del circuito principal	1250		UΩ	25、31.5
		2000			年
		2500			0.5
		3150			2000	10000
21	Parcial descargar	Tensión de prueba		kV	3000
		Elemento aislante único		ordenador personal	3000
		Juego completo			30
22	Vida de servicio				0.05

RM6-40,5

RM6-40.5 Unidad principal de anillo lleno de gas completamente cerrada y aislada

Nota:

1.La corriente nominal de corte en cortocircuito de 40,5 kV/2000 A es 31,5 kA; la corriente nominal de corte en cortocircuito de 12 kV/3150 A es 31,5 kA;

2. Los parámetros de la corriente nominal soportada de pico y de la corriente nominal soportada de corta duración del transformador de corriente se evaluarán por separado;

3. La resistencia del circuito se refiere al valor medido desde la línea saliente del conector del acoplador de bus (incluido el acoplador de bus) hasta el lado de la línea de salida del conector del cable (incluido el dispositivo actual). Cuando el acoplador de bus y el dispositivo actual no están incluidos, al valor de la tabla se le debe restar 20.

Diagrama esquemático y estructural de la aparamenta.

1.Pequeña sala de autobuses

2.Sala de instrumentos

3.Compartimento lleno de gas del autobús principal.

4.Seccionador de estación

5.Sala de mecanismos operativos

6.Disyuntor

7.Compartimento lleno de gas del disyuntor

8.Sala de cables

9.Transformador de corriente

10.Cable

11.Pararrayos CM-35

12.Canal de liberación de presión

13.Enchufe de cable

14.Toma de cables

15. Enchufe de prueba

16.Toma de prueba

17.Autobús ramal

18.Dispositivo de alivio de presión

19.Autobús principal

20.Toma acoplador de bus

21.Acoplador de bus

Nota:

a(ancho del gabinete): 600 mm, 800 mm;

b(profundidad del gabinete): 1420 de profundidad para 12 kV; 1620 de profundidad para 40,5kV.
