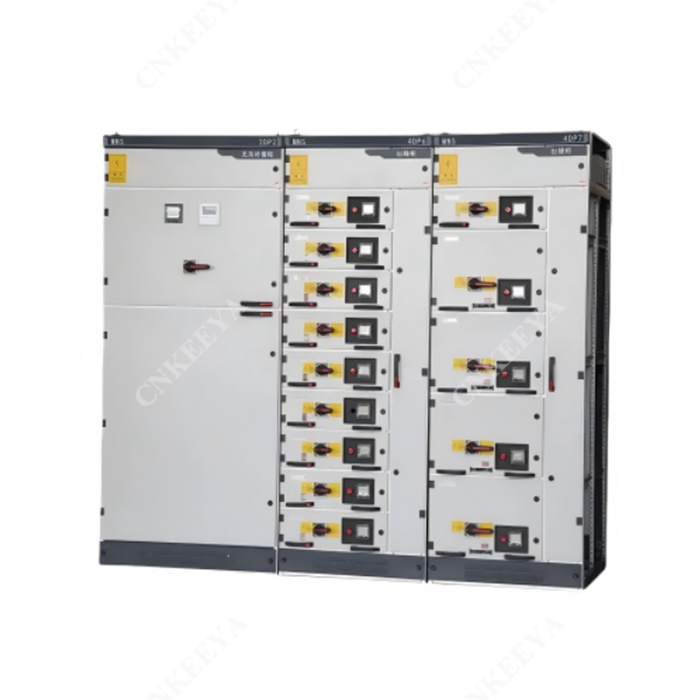

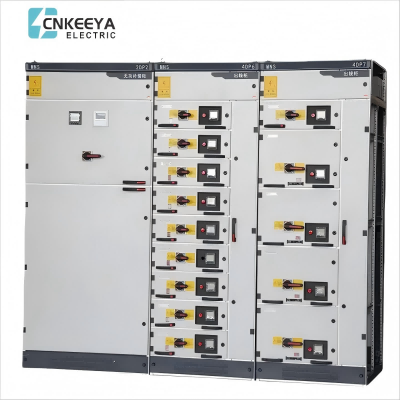

Aparamenta extraíble de baja tensión MNS

Aparamenta extraíble de baja tensión MNS

Reconocido por su construcción robusta y rendimiento duradero, el tablero extraíble de bajo voltaje MNS de alta calidad de Keeya garantiza la longevidad y confiabilidad de las instalaciones de bajo voltaje. El énfasis de Keeya en la personalización subraya su misión de ofrecer soluciones duraderas y personalizadas que satisfagan las necesidades cambiantes de la industria eléctrica.

Aplicación principal

Esta serie de celdas extraíbles de bajo voltaje es un tipo de gabinete combinado ensamblado en fábrica utilizando módulos estándar (FBA).

Esta serie de aparamenta extraíble de bajo voltaje es adecuada para plantas de energía, subestaciones, petroquímicas, laminación de acero metalúrgico, transporte de energía, industria ligera y empresas textiles, comunidades residenciales, edificios de gran altura y otros lugares. Se utiliza para la conversión, distribución y control de energía de equipos de distribución de energía en sistemas de energía con CA 50-60 HZ y voltaje de trabajo nominal CA 660 V e inferior.

Este dispositivo cumple con los estándares profesionales nacionales GB7251.1 "Aparamenta de distribución completa de bajo voltaje" y JB/T9961 "Aparamenta de distribución completa extraíble de bajo voltaje", así como con los estándares profesionales internacionales IEC439-1.

Aparamenta extraíble de baja tensión MNS

Esta serie de aparamenta extraíble de bajo voltaje es un tipo de gabinete combinado que se ensambla en fábrica (FBA) con módulos estándar.

Esta serie de aparamenta extraíble de bajo voltaje es aplicable a plantas de energía, subestaciones, laminación petroquímica, metalúrgica y de acero, transporte, energía, industria ligera y textil, barrios residenciales, edificios de gran altura y otros lugares, como equipo de distribución de energía de el sistema de alimentación CA 50 ~ 60 HZ con voltaje de trabajo nominal de 660 V e inferior para conversión, distribución y control de energía.

La instalación cumple con GB 7251.1 Conjuntos de aparamenta y control de baja tensión - Parte 1: Conjuntos de tipo probado y parcialmente probados y JB/T 9961 Conjuntos de aparamenta y control extraíbles de baja tensión y estándares profesionales internacionales IEC439-1.

Condición de servicio normal

● La temperatura del aire ambiente no deberá ser superior a +40 ℃ ni inferior a -5 ℃, y la temperatura promedio no deberá ser superior a +35 ℃ dentro de 24 horas. Condiciones atmosféricas: El aire está limpio y la humedad relativa no supera el 50% a una temperatura máxima de +40 ℃. Se permite una humedad relativa más alta a temperaturas más bajas, por ejemplo, 90 % a +20 ℃, pero se deben tener en cuenta los cambios de temperatura ya que ocasionalmente puede producirse condensación.

● Altitud: no superior a 2000 m.

● El dispositivo es adecuado para procesos de transporte y almacenamiento a temperaturas que oscilan entre -25 ℃ y +55 ℃ y hasta +70 ℃ durante un corto período de tiempo (que no exceda las 24 h). El dispositivo no debería sufrir ningún daño irreversible en estas condiciones limitadas. temperaturas y debería poder funcionar normalmente en condiciones normales.

● Si no se pueden cumplir las condiciones de servicio anteriores, se resolverá mediante negociación entre el usuario y el fabricante. Cuando el dispositivo se utilice en una plataforma de perforación petrolera marina y en una central nuclear, se firmará un acuerdo técnico independiente.

Parámetro técnico básico

Aparamenta extraíble de baja tensión MNS

Nivel de protección

De acuerdo con las normas IEC 529 y D IN 40050

IP30: protección fija para tamaños superiores a φ 2,5 MM

IP40: protección fija para tamaños superiores a 1,0 MM φ

IP54: protección contra el polvo y cualquier dirección de proyección

(Por favor consulte con el fabricante al realizar el pedido del nivel de protección IP54)

Tipo de armario de distribución

1. Gabinete del centro de distribución de energía (PC): puede usar disyuntores de las series EMAX, MT, 3WN, AH, ME.

2.Armario del centro de control de motores (MCC): se ensambla mediante cajones de diferentes tamaños. El interruptor principal de cada circuito adopta un disyuntor de caja de plástico rota de alta calidad o un interruptor de carga giratorio con fusible. Gabinete de compensación automática del factor de potencia (con dispositivo de compensación del factor de potencia manual, automático y remoto)

Diagrama esquemático del cuerpo del gabinete.

Un gabinete de centro de distribución de energía (PC)

Aparamenta extraíble de baja tensión MNS

B Gabinete del centro de control de motores (MCC)

Diagrama de modo combinado

Diagrama de instalación
