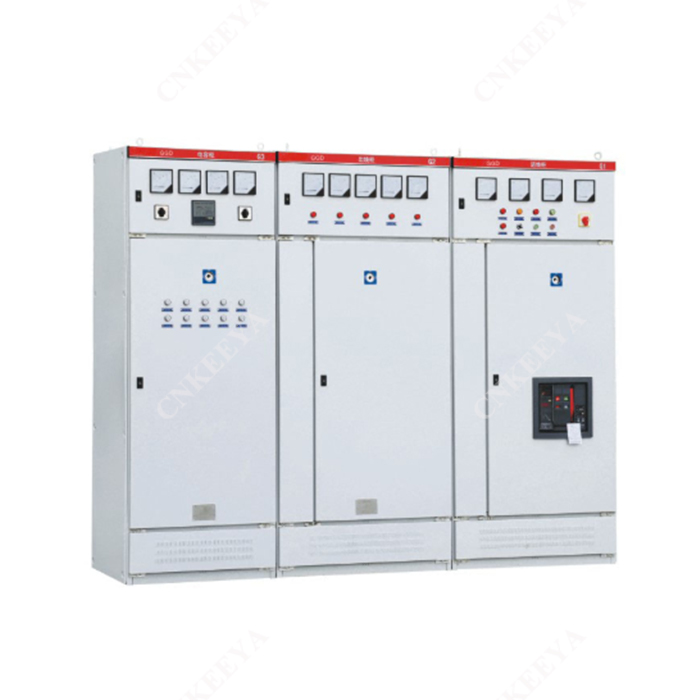

Gabinete de distribución de energía de bajo voltaje GGD AC

Diseñado para brindar precisión y confiabilidad, el gabinete de distribución de energía de bajo voltaje CA GGD sirve como piedra angular en los sistemas de distribución de energía, lo que muestra la dedicación de Keeya para cumplir y superar los estándares de la industria. Como socio confiable en el campo, los gabinetes de distribución de energía CA de bajo voltaje de Keeya brindan una solución confiable y eficiente para diversas aplicaciones, lo que contribuye a la solidez de la infraestructura eléctrica.

El gabinete de distribución de energía de bajo voltaje CA GGD es adecuado para plantas de energía, subestaciones, empresas mineras y otros usuarios de energía con CA 50H, voltaje de trabajo nominal de 380 V y corriente de trabajo nominal de 3150 A en el sistema de distribución. Se utiliza para la conversión, distribución y control de energía, iluminación y equipos de distribución.

El gabinete de distribución de energía de bajo voltaje CA GGD está diseñado de acuerdo con los requisitos de las autoridades superiores del Ministerio de Energía, así como de los usuarios de energía y los departamentos de diseño. Se basa en la seguridad, la economía, la racionalidad y la confiabilidad. Un nuevo gabinete de distribución de baja tensión diseñado según el principio de. El producto tiene las características de alta capacidad de ruptura, buena estabilidad dinámica y térmica, soluciones eléctricas flexibles, combinación conveniente, varias series, gran practicidad, estructura novedosa y alto nivel de protección. Se puede utilizar como un producto actualizado para aparamenta de baja tensión.

El gabinete de distribución de energía de bajo voltaje CA GGD cumple con estándares como IEC439 "Equipo de control y aparamenta de bajo voltaje" y GB7251 "Aparamenta de control de bajo voltaje".

condición de servicio

● La temperatura del aire ambiente no deberá ser superior a +40 ℃, ni inferior a -5 ℃, y la temperatura promedio dentro de 24 horas no deberá ser superior a +35 ℃;

● Para instalación y uso en interiores, la altitud del lugar de uso no deberá exceder los 2000 m;

● La humedad relativa del aire circundante no excede el 50 % cuando la temperatura máxima es +40 ℃, y se debe permitir una temperatura relativa mayor a una temperatura más baja (por ejemplo: 90 % a +20 ℃), teniendo en cuenta la posibilidad Los cambios de temperatura provocarán ocasionalmente efectos de condensación;

● Cuando se instala el equipo, la inclinación con respecto al plano vertical no debe exceder los 5°;

● El equipo debe instalarse en un lugar donde no haya vibraciones, impactos ni corrosión severos;

● Cuando el usuario tiene requisitos especiales, se puede resolver consultando con el fabricante.

Rendimiento eléctrico

Parámetros eléctricos básicos.

GGD Gabinete de distribución de energía de CA de bajo voltaje

Solución del circuito principal

El circuito principal del gabinete GGD cuenta con 129 soluciones diseñadas con un total de 298 especificaciones (excluyendo soluciones y especificaciones derivadas de cambios en la función del circuito auxiliar y cambios en la tensión de control).

Donde las soluciones GGD1 tipo 49 están disponibles en 123 especificaciones

Las soluciones GGD2 tipo 53 están disponibles en 107 especificaciones

Las soluciones GGD3 tipo 27 están disponibles en 68 especificaciones

Se selecciona la solución del circuito principal solicitando la opinión de la mayoría de departamentos de diseño y usuarios, y se añade la solución requerida por la central eléctrica. La corriente nominal es de hasta 3150 A, adecuada para la selección de transformadores de distribución de 2000 kVA e inferiores. Además, los gabinetes de compensación de capacitores GGJ1 y GGJ2 están diseñados para satisfacer las necesidades de compensación de potencia reactiva, con 4 soluciones de circuito principal y 12 especificaciones en total.

Solución de circuito auxiliar

El diseño del circuito auxiliar está disponible en soluciones de dos partes: el plan de suministro de energía y la planta de generación de energía. Hay suficiente espacio en el gabinete GGD para instalar los componentes secundarios. Al mismo tiempo, se ha desarrollado un transformador de corriente LMZ3D especial para satisfacer las necesidades de las centrales eléctricas y de usuarios especiales cuando es necesaria la protección del relé adjunto.

autobús principal

Teniendo en cuenta la relación de precios y la viabilidad de reemplazar el cobre con aluminio, se puede usar un bus de aluminio simple cuando la corriente nominal es de 1500 A o menos, y se usa un bus de cobre doble cuando la corriente nominal es superior a 1500 A. El fabricante producirá prototipos y "pasará" la prueba de tipo según este reglamento. Por supuesto, el fabricante también puede sustituir el bus de aluminio por un bus de cobre con la misma capacidad de carga de corriente que requiera el usuario. Todas las superficies superpuestas del autobús están tratadas con un proceso de esmaltado con estaño.

Selección de componentes eléctricos.

(1) El gabinete GGD adopta principalmente componentes eléctricos más avanzados que pueden producirse en masa en China. Al mismo tiempo, también conserva algunas características de productos antiguos como DZ10D, DZ20, etc. bajo la premisa de considerar plenamente la viabilidad de acuerdo con principios económicos y razonables. Ya no se utilizan productos obsoletos.

(2) El interruptor de cuchilla de operación giratoria HD13BX y HS13BX es un componente especial diseñado para satisfacer las necesidades de la estructura única del gabinete GGD. Cambia el modo de operación del mecanismo y conserva las ventajas del producto anterior. Es un nuevo tipo práctico de componentes eléctricos.

(3) El departamento de diseño selecciona nuevos componentes eléctricos con mejor rendimiento y tecnología más avanzada según las necesidades de los usuarios, debido a que el gabinete GGD tiene buena flexibilidad de instalación, generalmente no causará dificultades de fabricación e instalación debido a los componentes eléctricos actualizados.

(4) Para mejorar aún más la estabilidad dinámica del circuito principal, se diseña una abrazadera de bus combinada tipo ZMJ y un soporte aislante para el gabinete GGD. La abrazadera de bus está hecha de un material de aleación de PPO de alta resistencia y alto retardante de nombre, con alta resistencia de aislamiento, buen rendimiento autoextinguible y estructura única. Se puede combinar fácilmente en una abrazadera de bus simple o en una abrazadera de bus doble ajustando el bloque de construcción. El soporte aislante es una estructura moldeada tipo manguito de bajo costo y alta resistencia, que resuelve el defecto de distancia de fuga insuficiente de productos viejos.

Forma y dimensiones de instalación.

Conjunto completo de productos.

Nuestra empresa proporciona los siguientes documentos y anexos al realizar el suministro:

● Lista de embalaje

● Certificación del producto

● Manual del usuario

● Informe de prueba de fábrica

● Dibujos eléctricos relacionados

● Llaves para puertas de gabinetes, manijas de operación y repuestos especificados en el contrato.
