En el ámbito de la distribución eléctrica, Keeya, con sede en China, toma la delantera con su aparamenta extraíble de bajo voltaje GCS, que ofrece soluciones personalizadas y duraderas. El compromiso de Keeya de satisfacer las necesidades específicas de los clientes es evidente en el diseño personalizado de la serie GCS, lo que garantiza la compatibilidad con diversos requisitos. Reconocidas por su construcción duradera y longevidad, estas soluciones de aparamenta mejoran la confiabilidad de los sistemas de bajo voltaje.

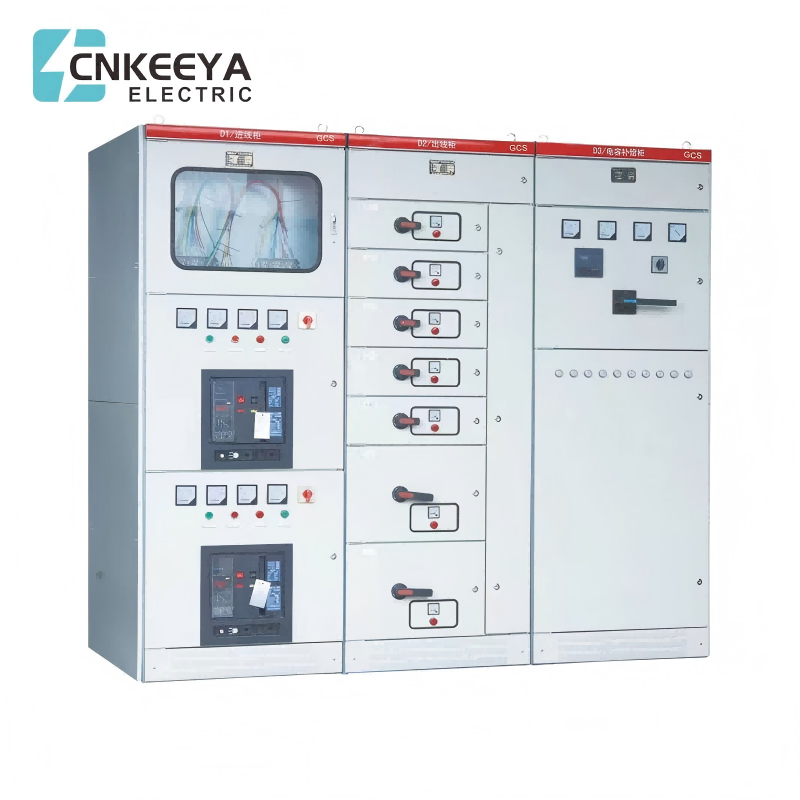

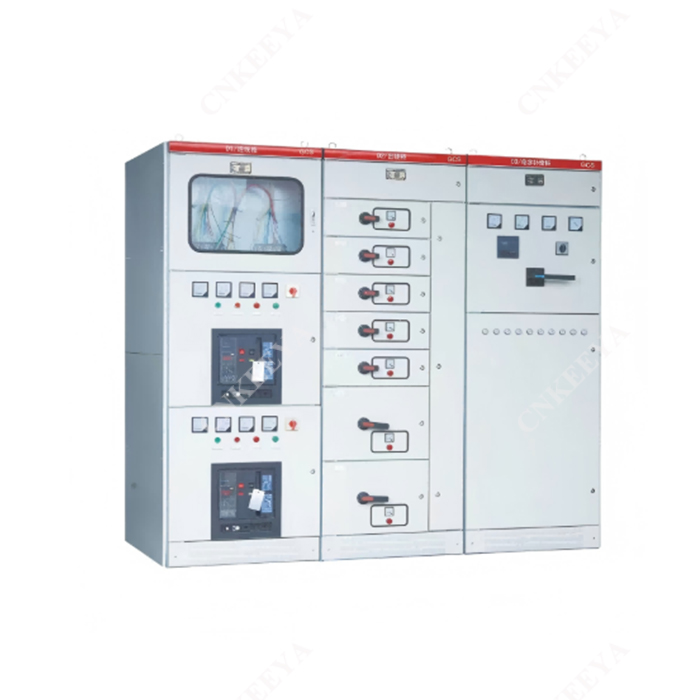

Aparamenta extraíble de bajo voltaje GCS
Keeya, una fábrica distinguida y proveedor confiable, se enorgullece de fabricar aparamenta extraíble de bajo voltaje GCS de última generación. Con un compromiso con la innovación y la ingeniería de precisión, nuestra fábrica se destaca en la elaboración de estas soluciones avanzadas de aparamenta diseñadas para satisfacer las necesidades cambiantes de diversas industrias. Como proveedores dedicados, Keeya prioriza la calidad y el cumplimiento de los estándares de la industria, ofreciendo aparamenta GCS de última generación que garantiza una distribución y un control eficientes de la energía. Con nuestra nueva línea de interruptores extraíbles de bajo voltaje GCS, Keeya continúa estableciendo el punto de referencia en confiabilidad, seguridad y tecnología moderna. Elija a Keeya como su proveedor para obtener lo último en soluciones de aparamenta y experimente el futuro de los sistemas de distribución eléctrica avanzados y confiables.
El dispositivo GCS es adecuado para sistemas de distribución de energía en plantas de energía, petróleo, productos químicos, metalurgia textil, edificios de gran altura y otras industrias. Es un conjunto completo de dispositivo de distribución de bajo voltaje trifásico CA 50(60)Hz con voltaje de funcionamiento nominal de 380V (400V),(600V) y corriente nominal.
Esta serie de celdas extraíbles de bajo voltaje es un tipo de gabinete combinado ensamblado en fábrica (FBA) con módulos estándar.
Esta serie de aparamenta extraíble de bajo voltaje es adecuada para plantas de energía, subestaciones, industria petroquímica, metalurgia, laminación de acero, transporte, energía, industria ligera, textiles y otras empresas industriales y áreas residenciales, edificios de gran altura y otros lugares, y se utiliza para conversión, distribución y control de energía eléctrica del sistema de energía eléctrica de CA 50-60 Hz con voltaje de funcionamiento nominal de 660 V e inferior.
El dispositivo cumple con GB 7251.1 Conjuntos de aparamenta y control de baja tensión - Parte 1: Conjuntos probados y parcialmente probados y estándares profesionales nacionales y estándar internacional IEC 439-1.
El diseño del dispositivo cumple con los siguientes estándares:
● Conjuntos de aparamenta y control de baja tensión IEC439-1. Parte 1: Conjuntos probados y parcialmente probados.
● GB 7251 Conjuntos de aparamenta y control de baja tensión. Parte 5 Conjuntos para distribución de energía en redes públicas.
● Cuadro extraíble de baja tensión ZBK 36001
|
(V) Tensión nominal del circuito principal |
AC380(400), (660) |
|
|
(V) Tensión nominal del circuito auxiliar |
AC220, 380(400); DC110, 220 |
|
|
(Hz)Frecuencia nominal |
50(60) |
|
|
(V) Tensión nominal de aislamiento |
660(1000) |
|
|
(A) Corriente nominal |
autobús horizontal |
≤4000 |
|
(MCC) Autobús vertical |
1000 |
|
|
(kA,1 s) Nominal Corriente soportada de corta duración del bus. |
50,80 |
|
|
(kA/0,1 s) Corriente nominal máxima soportada del bus |
105.176 |
|
|
(V/1min)Potencia voltaje de prueba de frecuencia |
Circuito principal |
2500 |
|
circuito auxiliar |
1760 |
|
|
Autobús |
sistema trifásico de 4 cables |
A.B.C.PE.N |
|
sistema trifásico de 5 cables |
A.B.C.PE.N |
|
|
Nivel de protección |
P30.IP40 |
|
● Mejore la capacidad calorífica del adaptador y reduzca en gran medida el aumento de temperatura adicional causado por el aumento de temperatura del adaptador en los conectores, registros de cables y espaciadores.
●La separación entre unidades funcionales y compartimentos es clara y confiable, y la falla de una unidad no afectará el trabajo de otras unidades para minimizar la falla.
● La disposición horizontal de la barra colectora hace que el dispositivo tenga buena estabilidad dinámica y térmica y pueda soportar el impacto de una corriente de cortocircuito de 80/176 kA.
● La cantidad de circuitos en un solo tablero de distribución MCC es de hasta 22, lo que considera completamente las necesidades de grandes unidades de generación de energía, sistemas petroquímicos y otras industrias para grupos de motores automatizados.
● La conexión entre el dispositivo y el cable externo se completa en el compartimiento de cables, y los cables se pueden ingresar y salir hacia arriba y hacia abajo. El transformador de corriente está instalado en el compartimiento de cables para facilitar la instalación y el mantenimiento.
● El mismo sistema de distribución de energía puede limitar la corriente de cortocircuito mediante la combinación de reactores limitadores de corriente, estabilizar el voltaje del bus en un valor determinado y reducir parcialmente los requisitos de resistencia a cortocircuitos de los componentes.
●La cajonera tiene una cantidad suficiente de conectores secundarios (32 pares para 1 unidad y más, 20 pares para 1/2 unidad), que pueden cumplir con los requisitos de cantidad de interfaces de computadora y circuitos de control automático.
El diseño del diagrama del circuito auxiliar se ajusta al "Reglamento Técnico para el Diseño de Energía Auxiliar para Centrales Térmicas" y otros reglamentos técnicos de diseño relevantes. Es aplicable al sistema de energía de baja tensión de centrales y subestaciones de energía y a la baja tensión. Sistemas de distribución de energía de voltaje en fábricas, empresas mineras y edificios de gran altura. La solución del circuito auxiliar está diseñada de acuerdo con las soluciones del circuito principal, que presenta las unidades funcionales del cable de alimentación, el alimentador (PC) y el alimentador del motor (MCC) para el control de operación.
|
Código de gabinete universal |
A |
B |
C |
D |
Nota |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
Gabinete de interconexión |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
Recepción gabinete |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
Recepción gabinete |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
Recepción gabinete |
|
Código de gabinete universal |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |
|
Código de gabinete universal |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
El contrato de pedido incluye los siguientes contenidos:
● El modelo completo del producto incluye el número de solución del circuito principal y número de solución del circuito auxiliar
● Diagrama de secuencia de combinación del sistema del circuito principal
● Diagrama esquemático del circuito auxiliar.
● Lista de componentes del gabinete.
● Voltaje, corriente, tiempo y otros parámetros de configuración en el circuito.
● Otros requisitos especiales incompatibles con el uso normal del producto.
