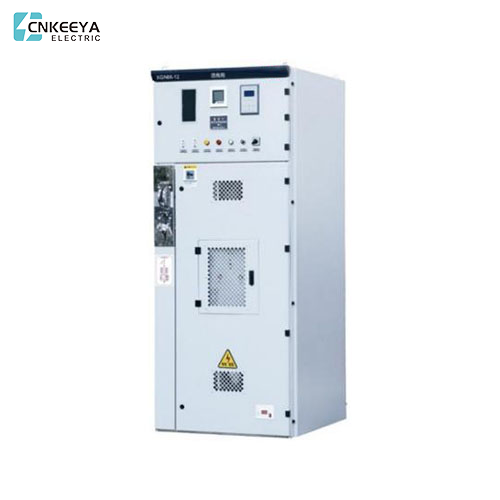

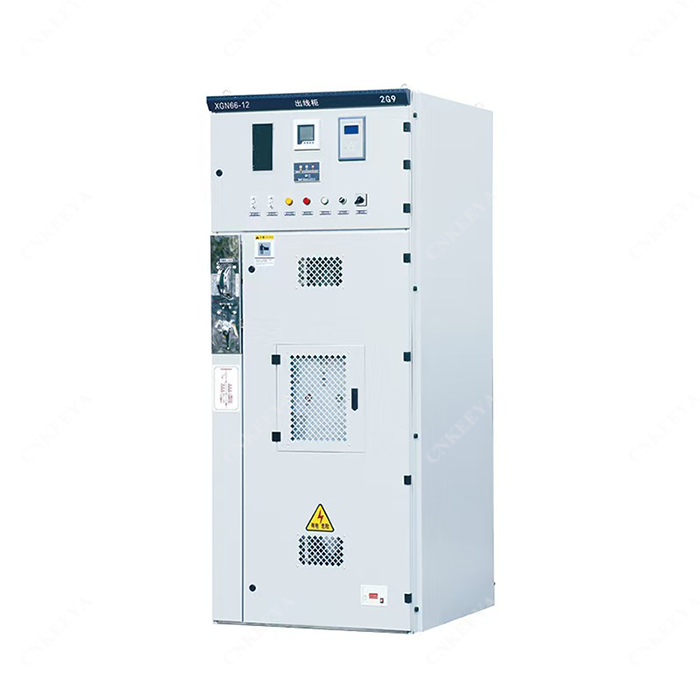

El tipo de interruptores cerrado de la caja XGN66-12 (en adelante, referido a una pizca de S) es adecuado para un sistema de CA de 50Hz de 3,6 ~ 12kV de AC 50Hz, ya que el dispositivo recibe y distribuye energía eléctrica, se usa para lugares de operación frecuentes y para la reconstrucción de la apargumentación equipada con interruptor de aceite. El sistema de bus consta de sistema de bus único y sistema de sección de un solo bus.
● Temperatura ambiente: máximo + 40 ° 100, mínimo -15 ° 100;
● Altitud: no más de 1000 m;
● Altitud: no más de 1000 m;
● Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%;
● Magnitud del terremoto: 8 o menos;
● En lugar de ningún riesgo previo o de explosión, sin contaminación grave, sin corrosión química y sin vibración violenta.
|
No. |
Artículo |
Unidad |
Prámbelo técnico |
|
1 |
Voltaje nominal |
KV |
3.6,7.2,12 |
|
2 |
Corriente nominal |
A |
630,1250 |
|
3 |
Corriente de ruptura de cortocircuito nominal |
el |
20,25,31.5 |
|
4 |
Corriente de cierre de cortocircuito nominal |
el |
50,63,80, |
|
5 |
Corriente de tiempo de menor tiempo para soportar la corriente (valor efectivo de 4s) |
el |
20,25,31.5, |
|
6 |
) Corriente de soporte pico con calificación (pico) |
el |
50,63,80, |
|
7 |
1 minuto de voltaje de resistencia de frecuencia de potencia |
KV |
42 |
|
8 |
Impulso de relámpago de soporte Voltaje |
KV |
75 |
|
9 |
1min |
KV |
2 |
|
10 |
Nivel de protección |
|
P3x |
|
11 |
Tamaño de contorno (salida de cable W × DXH) |
mm |
900 × 1000 × 2200 |
● Diagrama esquemático para la carga de interruptores (Figura 1)
● La tabla de interruptores es una estructura fija de tipo caja, y el cuerpo de la aparemetios está soldado por placas delgadas y hierro ángulo. La parte superior de la parte posterior de la tabla de interruptores es el compartimento del bus principal, y la parte superior del compartimento está equipada con un dispositivo de liberación de presión; La parte superior del frente es un compartimento de relé, y el pequeño bus se puede conectar desde la parte inferior del compartimento con un cable. Las partes medias e inferiores de la tabla de interruptores están conectadas. El compartimento del bus está conectado eléctricamente a la parte media e inferior a través del interruptor de aislamiento giratorio GN30; La parte media se instala con un interruptor de circuito de vacío, y la parte inferior está instalada con un interruptor de conexión a tierra o un interruptor de aislamiento del lado de salida; La parte trasera se instala con un transformador de corriente, un transformador de voltaje y un arrestado de rayos. El cable primario sale de la parte inferior de la parte trasera de la aparemadura; Se organiza un bus de conexión a tierra en la parte inferior de la tabla de interruptores, que se ejecuta a través de toda la fila de aparamblar; El interruptor de aislamiento y el interruptor de conexión a tierra se operan a la parte delantera de la tambora.
● La carga de interruptores adopta el dispositivo de bloqueo mecánico correspondiente, la estructura de bloqueo es simple, la operación es conveniente y las preventiones PVE son confiables.
● Solo después de que el disyuntor está realmente desconectado, el mango se puede extraer de la posición de "trabajo" y girar a la derecha a la posición de bloqueo de "desconexión" para abrir y cerrar el interruptor de aislamiento, lo que evita que la apertura y el cierre del cambio de aislamiento se carguen.
● Cuando el interruptor de circuito y el aislamiento superior e inferior están en el estado cerrado y el mango está en la "posición de trabajo", la puerta del interruptor delantera no se puede abrir para evitar la entrada accidental en el compartimento vivo.
● Cuando el interruptor de circuito y los interruptores de aislamiento superior e inferior están en el estado cerrado, el mango no puede girarse a la posición de "mantenimiento" o "bloqueo de ruptura" para evitar la apertura accidental del disyuntor. Cuando el mango está en la posición de "bloqueo de ruptura", con solo el aislamiento superior e inferior, sin embargo, el interruptor del circuito no puede cerrarse, evitando el cierre incorrecto del circuito del circuito.
● Cuando no se abre el aislamiento superior e inferior, el interruptor de conexión a tierra no se puede cerrar, y el mango no se puede girar desde la posición de "desconexión y bloqueo" a la posición de "inspección", que puede evitar que el cable de tierra viva se enganche. Nota: Según una solución de aparejo diferente, algunas soluciones no tienen el aislamiento más bajo, o el aislamiento más bajo se reemplaza por un interruptor de conexión a tierra, y el bloqueo y las prevecciones previas pueden cumplir con los requisitos.
● Consulte la Figura (2) para la Fundación de Instalación, el Channel Channel Channel sobresale de 1-3 mm del suelo, la desigualdad por metro no debe exceder los 1,5 mm, y la longitud completa no debe exceder los 5 mm.
● Coloque la tabla de interruptores en la base en orden y ajuste la posición de instalación. Luego, PX, con pernos M12 o soldadura por puntos, y apriete la tabla de interruptores con pernos M8.
● Después de desmontar la placa de cubierta para instalar el bus principal y los cables primarios, la superficie de contacto de los terminales debe limpiarse y recubrir con gelatina de petróleo neutral. Después de la instalación, bloquee el orificio del cable primario.
● Conecte la barra de bus terrestre indirecta de la tapa de interruptores para convertirlo en un cuerpo a lo largo de la dirección de la disposición de la tabla de interruptores. Verifique si falta la conexión a tierra, si el bucle de conexión a tierra es continuo y la resistencia a la conexión a tierra no debe ser mayor que 10.
● Instale el cable secundario. El cable se introduce desde la parte inferior de la parte delantera de la tabla de interruptores, ingresa a la habitación del relé a lo largo de la pared lateral y se toca en el bloque de terminal; después de la instalación, el orificio del cable debe bloquearse.
● Limpie el polvo y los escombros dentro de la aparemadura.
El fabricante deberá proporcionar los siguientes documentos y archivos adjuntos al suministrar:
● Lista de envío;
● Certificado de calidad del producto e informe de prueba de fábrica;
● Manual del usuario;
● Dibujos eléctricos relevantes;
● Manual de componentes principales;
● Llave de puerta del gabinete, manija de funcionamiento y repuestos especificados en el contrato.
● Diagrama de solución de cableado primario y diagrama de disposición de la solución de la solución de cableado primario.
● Diagrama esquemático de circuito secundario, diagrama de cableado, diagrama de cableado terminal.
● Lista de equipos primarios y secundarios.
● Cambiar el diseño del gabinete y la ubicación de la bandeja de autobús y cable.
● Negocie con nuestra empresa para cualquier condición especial de servicio de pieza de repuesto y equipo.
