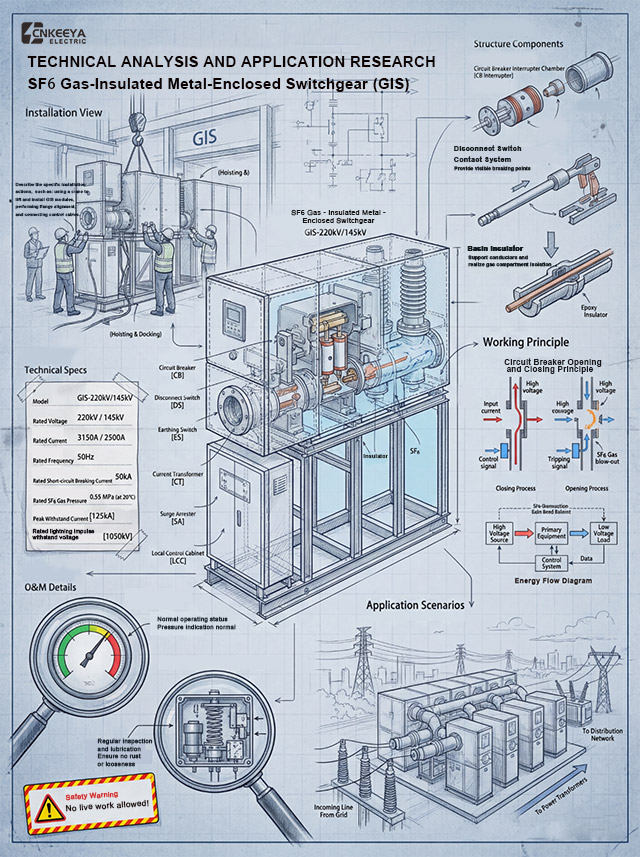

Análisis técnico e investigación de aplicaciones de aparamenta encapsulada en metal (GIS) con aislamiento en gas SF₆

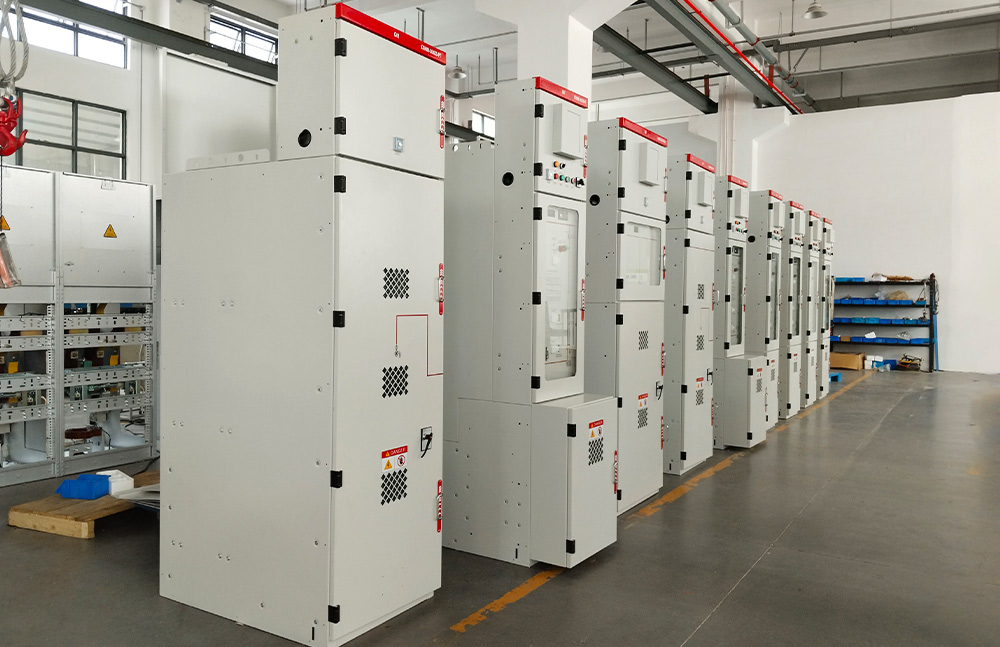

Este artículo toma como ejemplo el equipo GIS-220kV/145kV de CNKEEYA ELECTRIC y lo analiza desde cuatro dimensiones: principios técnicos, composición estructural, instalación y mantenimiento, y escenarios de aplicación, revelando las principales ventajas de la aparamenta en envolvente metálica (GIS) con aislamiento de gas en la transmisión de energía de alto voltaje. A través del aislamiento de gas SF₆ y una estructura cerrada de metal, GIS logra alta confiabilidad, diseño compacto y características de mantenimiento seguro, lo que lo hace adecuado para nodos de energía críticos, como centros de red y subestaciones. Proporciona soporte técnico para el funcionamiento estable de los sistemas eléctricos modernos.

1. Introducción

Con los crecientes niveles de voltaje de los sistemas de energía y los requisitos más estrictos para la confiabilidad del suministro de energía, la aparamenta en envolvente metálica (GIS) aislada por gas se ha convertido en un componente central en la transmisión de energía de alto voltaje/ultra alto voltaje debido a sus ventajas como alta resistencia del aislamiento, tamaño reducido y fácil mantenimiento. Basado en el diagrama técnico del equipo GIS-220kV/145kV de CNKEEYA ELECTRIC, este artículo analiza sistemáticamente sus principios técnicos, diseño estructural, instalación y mantenimiento, y escenarios de aplicación, proporcionando referencias teóricas y prácticas para la selección, instalación y mantenimiento de GIS.

2. Principios técnicos y características básicasres

2.1 Principio de funcionamiento: la lógica de "apertura y cierre" de los disyuntores

La unidad operativa principal de GIS es el disyuntor (CB), cuyo proceso de "apertura-cierre" se basa en las propiedades de aislamiento y extinción del arco del gas SF₆:

Proceso de cierre: Después de recibir instrucciones del gabinete de control (Sistema de control), los contactos del disyuntor se cierran, permitiendo que la corriente fluya desde la fuente de alto voltaje (Fuente de alto voltaje) a través del circuito principal hasta la carga de bajo voltaje (Carga de bajo voltaje), completando la transmisión de energía.

Proceso de apertura: Cuando el sistema detecta una falla (por ejemplo, un cortocircuito), una señal de control activa la separación de los contactos del disyuntor. El gas SF₆ se descompone bajo la alta temperatura del arco, generando medios extintores del arco para apagarlo rápidamente y cortar la corriente de falla, garantizando la seguridad de la red.

Además, el interruptor de desconexión (DS) proporciona puntos de interrupción visibles, logrando aislamiento eléctrico durante el mantenimiento, mientras que el interruptor de puesta a tierra (ES) conecta a tierra el circuito durante el mantenimiento del equipo para evitar lesiones por electricidad inducida.

2.2 Parámetros técnicos: definición de límites de desempeño

Tomando como ejemplo GIS-220kV/145kV, los parámetros técnicos principales son los siguientes:

Tensión nominal: 220kV / 145kV (adaptable a redes de diferentes niveles de tensión);

Corriente nominal: 3150A / 2500A (que cumple con los requisitos de transmisión de alta potencia);

Frecuencia nominal: 50 Hz (que coincide con el sistema de frecuencia eléctrica);

Corriente nominal de cortocircuito: 50 kA (que soporta impactos de alta corriente durante fallas de cortocircuito);

Presión del gas SF₆: 0,35 MPa (20 ℃), lo que garantiza un rendimiento de aislamiento y extinción de arco;

Corriente máxima soportada: 125 kA (valor máximo de corriente soportada de cortocircuito a corto plazo);

Tensión soportada al impulso del rayo: 1050kV (soportando los daños causados ​​por la sobretensión del rayo al equipo).

Estos parámetros definen colectivamente el nivel de aislamiento de GIS, la capacidad de transporte de corriente y los límites de tolerancia a fallas, y sirven como base clave para la selección de equipos y la compatibilidad de la red.

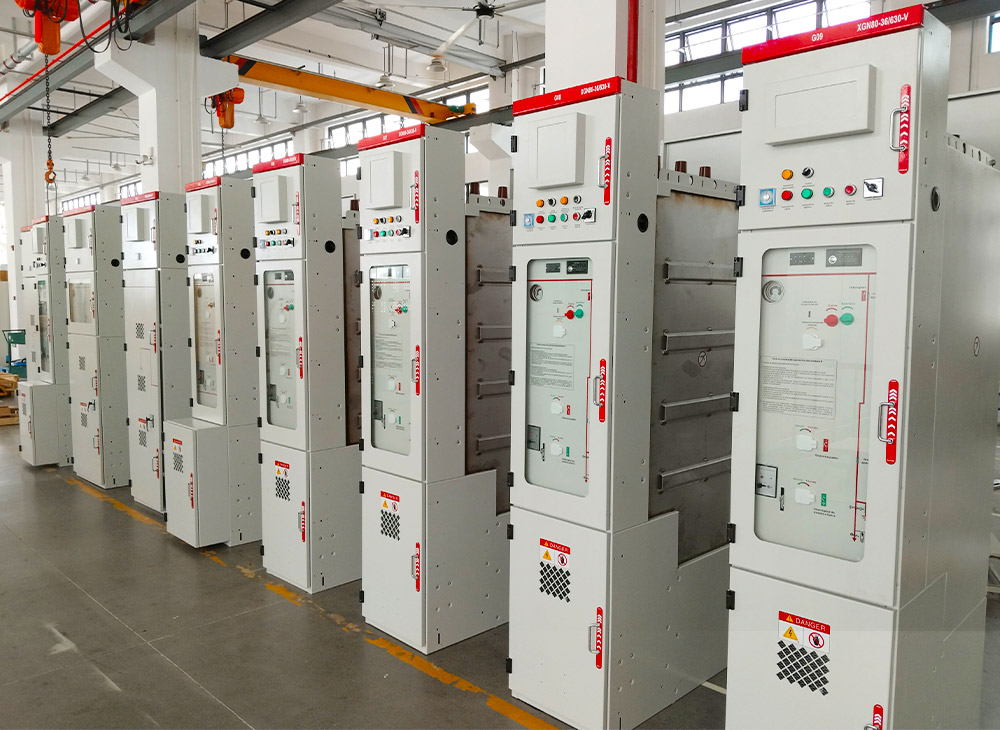

3. Composición estructural: precisión del diseño modular

GIS consigue una alta integración a través de "módulos funcionales + envolvente metálica + aislamiento de gas SF₆". Los componentes estructurales principales incluyen:

Cámara del interruptor del disyuntor (Cámara del interruptor CB): Realiza las funciones de extinción y corte del arco, con un diseño de contacto interno preciso para garantizar la confiabilidad de las operaciones de apertura y cierre;

Sistema de contacto del interruptor de desconexión (Sistema de contacto del interruptor de desconexión): proporciona "puntos de ruptura visibles" y logra el aislamiento del circuito mediante un enlace mecánico;

Aislador de lavabo (Basin Insulator): Soporta conductores y proporciona aislamiento entre cámaras de gas, lleno de gas SF₆ para garantizar la estanqueidad al aire y el rendimiento del aislamiento;

Aislador epoxi (Epoxy Insulator): Proporciona aislamiento auxiliar y soporte mecánico, con fuerte resistencia a la intemperie para adaptarse a entornos operativos complejos;

Transformador de corriente (CT) y transformador de voltaje (PT): realiza medición de potencia y adquisición de señales de protección;

Descargador de sobretensiones (SA): Limita la amplitud de las sobretensiones, protegiendo los equipos de daños causados ​​por rayos o sobretensiones de conmutación;

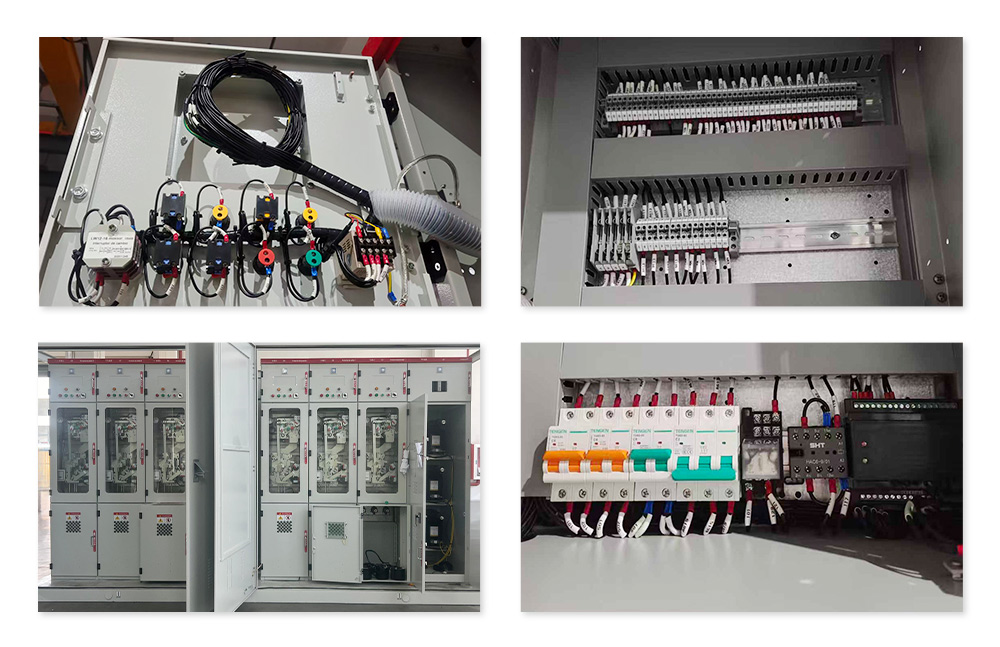

Gabinete de control local (LCCC): Integra funciones de control, monitoreo y comunicación, permitiendo operación localizada y retroalimentación del estado del equipo.

4. Instalación y mantenimiento: equilibrio entre seguridad y eficiencia

4.1 Proceso de instalación: las operaciones de precisión garantizan la confiabilidad

La instalación del GIS debe seguir el proceso de “elevación, atraque y prueba de estanqueidad”:

Elevación (Elevación): Eleve con precisión los módulos GIS a la posición predeterminada utilizando equipos de elevación para evitar colisiones o deformaciones;

Acoplamiento (Docking): Conecte los módulos a través de interfaces mecánicas precisas para garantizar el sellado de la cámara de gas y conexiones eléctricas confiables;

Prueba de estanqueidad: Después de llenar con gas SF₆, controle los cambios de presión en las cámaras de gas para confirmar que no haya fugas (se deben tomar medidas de protección en caso de fugas de gas SF₆, según las advertencias de seguridad).

Durante la instalación, es esencial controlar estrictamente el posicionamiento espacial, la calibración del par y las pruebas de sellado para garantizar el funcionamiento estable a largo plazo del equipo después de la puesta en servicio.

4.2 Enfoque de mantenimiento: monitoreo de condición y mantenimiento preventivo

El mantenimiento SIG se centra en el "estado visible y el control previo de defectos":

Monitoreo de presión: monitoree la presión del gas SF₆ en tiempo real mediante manómetros. Si se detecta una presión anormal (por ejemplo, por debajo de 0,35 MPa), investigue y repare las fugas y reponga el gas;

Inspección visual: inspeccione periódicamente las carcasas, los contactos y los aisladores de los equipos para garantizar que no haya óxido, holgura ni rastros de descarga;

Pruebas funcionales: Simule operaciones de apertura y cierre a través del gabinete de control local (LCCC) para verificar la confiabilidad operativa de los disyuntores y seccionadores.

El núcleo del mantenimiento es "la prevención primero", identificando defectos potenciales de antemano mediante inspecciones periódicas para evitar una escalada de fallas.

5. Escenarios de aplicación: adaptabilidad a nodos críticos de la red

GIS es adecuado para escenarios con requisitos estrictos de "pequeño espacio, alta confiabilidad y baja interferencia electromagnética", tales como:

Subestaciones urbanas: el diseño compacto de GIS reduce significativamente la huella de las subestaciones, adaptándose a los recursos terrestres limitados en las áreas centrales urbanas;

Subestaciones centrales: los niveles de alto voltaje (220 kV) y la fuerte capacidad de resistencia a cortocircuitos (50 kA) garantizan la transmisión de energía de la red regional y el aislamiento de fallas;

Integración de la red de energía renovable: la baja radiación electromagnética y la alta confiabilidad cumplen con los requisitos de "integración débil de la red" de las centrales eólicas y fotovoltaicas, mejorando la estabilidad de la red.

La aparamenta en envolvente metálica (GIS) con aislamiento de gas SF₆ logra miniaturización, inteligencia y alta confiabilidad en sistemas de energía de alto voltaje a través de su innovadora arquitectura de "aislamiento de gas + envolvente metálica + diseño modular". Tecnológicamente, las propiedades de extinción de arco y aislamiento del gas SF₆ apoyan la apertura y cierre eficiente de los disyuntores. Estructuralmente, el diseño modular mejora la mantenibilidad y la escalabilidad. En aplicaciones prácticas, la adaptabilidad generalizada de los SIG en redes urbanas, subestaciones centrales y otros escenarios demuestra su valor fundamental en los sistemas eléctricos modernos. En el futuro, con el desarrollo de gases ecológicos (por ejemplo, aire seco, nitrógeno fluorado) y los avances en las tecnologías de mantenimiento digital, los SIG seguirán evolucionando hacia un desarrollo "inteligente y con bajas emisiones de carbono", y seguirán salvaguardando la seguridad de la red.
