Keeya se destaca como un proveedor confiable en el ámbito de las subestaciones tipo caja prefabricadas. Reconocida por su compromiso con la calidad y la innovación, Keeya ofrece soluciones de vanguardia en infraestructura eléctrica. La experiencia de Keeya garantiza que sus subestaciones de caja prefabricadas cumplan con los más altos estándares, proporcionando una solución sólida y confiable para las necesidades de distribución de energía.

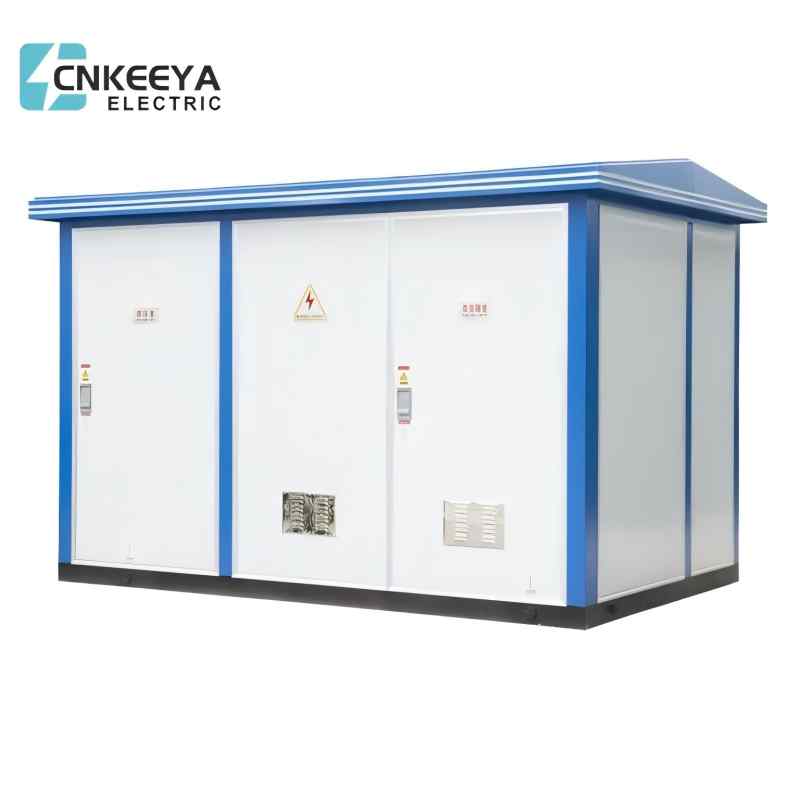

Subestación de caja prefabricada YB□-12/0.4
Keeya es un proveedor acreditado de subestaciones de caja prefabricadas de alta calidad, que ofrece soluciones confiables y eficientes para diversas necesidades de infraestructura eléctrica. Este producto cumple totalmente con el estándar GB17467 "Subestación prefabricada de alto y bajo voltaje". Es adecuado para la distribución de energía pública urbana, distribución de energía de farolas, empresas industriales y mineras, edificios urbanos, áreas residenciales, campos petroleros, muelles, hoteles, parques y sitios de construcción, etc. Puede realizar una red de anillo o un modo de suministro de energía terminal.
YB□-12/0.4 Subestación de caja prefabricada
● Altitud: ≤1000m;
● Temperatura ambiente: -25°C~+40℃;
● Temperatura: temperatura media mensual máxima +30 ℃, temperatura media anual máxima +20 ℃; e Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%;
● Nivel a prueba de golpes: aceleración horizontal 0,4 m/s², aceleración vertical 0,15 m/s²;
● El sitio de instalación no tiene impactos severos, contaminación grave ni corrosión química, ni polvo conductor ni riesgo de explosión. Negocie con nuestra empresa para resolver cuando no cumpla con los requisitos de las condiciones normales de operación.
● La subestación está compuesta por una cámara de alta tensión, una cámara de transformación y una cámara de baja tensión. Se puede organizar en tipo con forma de 目 o tipo con forma de 品.
● Con modo terminal, red en anillo o fuente de alimentación dual; Se puede convertir en una solución de suministro de energía con transformador simple o doble;
● Se pueden seleccionar transformadores de potencia sumergidos en aceite y transformadores de potencia de tipo seco;
● El cuerpo de la caja está equipado con suficientes respiraderos naturales y medidas de aislamiento térmico, que pueden garantizar el funcionamiento normal de todos los equipos eléctricos (se puede utilizar refrigeración forzada si los usuarios lo necesitan);
● Función completa de "prevención Pve", operación y mantenimiento convenientes, operación segura y confiable.

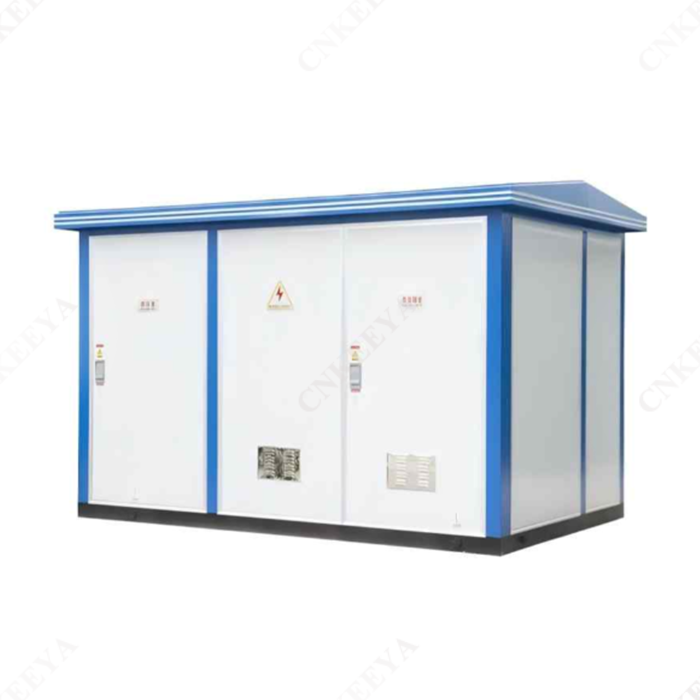

Subestación de caja prefabricada YB□-12/0.4
● La subestación se compone de una cámara de alto voltaje, una cámara de transformador y una cámara de bajo voltaje. Puede disponerse en forma de 目 o en forma de 品. Con terminal, red en anillo o modo de fuente de alimentación dual; Puede convertirse en una solución de suministro de energía con transformador simple o doble;
● Se pueden seleccionar transformadores de potencia sumergidos en aceite y transformadores de potencia de tipo seco;
● El cuerpo de la caja está equipado con suficientes respiraderos naturales y medidas de aislamiento térmico, que pueden garantizar el funcionamiento normal de todos. equipos eléctricos (se puede utilizar refrigeración forzada si los usuarios lo necesitan);
● Función completa de "cinco prevención", operación y mantenimiento convenientes, operación segura y confiable;
● La carcasa está hecha de acero inoxidable, aleación de aluminio, placa laminada en frío, placa compuesta de acero de color, no metálico o una combinación de dos. Es antienvejecimiento, retardante de Bame, anticorrosión, impermeable, a prueba de polvo y adaptable a Condiciones de uso en exteriores a largo plazo. Tamaño pequeño, peso ligero, hermosa apariencia y coordinación ambiental;
● Cuando se utiliza un gabinete de distribución de carga SF6, el tamaño total de la caja es pequeño, lo que es más adecuado para la construcción comunitaria y la renovación de ingeniería de farolas;
● La unidad principal de anillo de alto voltaje puede equiparse con un terminal de automatización de red (RTU) para realizar una detección confiable de cortocircuitos y fallas de conexión a tierra monofásicas. Tiene una función de "cuatro controles remotos", lo cual es conveniente para la actualización automática de la red de distribución.
|
|
Artículo |
Unidad |
Parámetro |
||
|
unidad de alto voltaje |
Frecuencia nominal |
HZ |
50 |
||
|
Tensión nominal |
kV |
6 |
10 |
35 |
|
|
Tensión máxima de funcionamiento |
kV |
6.9 |
11.5 |
40.5 |
|
|
Corriente nominal |
A |
400、630 |
|||
|
Transferir corriente |
A |
870 |
|||
|
Fuerza voltaje soportado de frecuencia fase-tierra, fase-fase/aislante distancia |
kV |
42/48 |
|||
|
Iluminación tensión soportada de impulso fase-tierra, fase-fase/aislante distancia |
kV |
75/85 |
|||
|
Rotura de cortocircuito nominal corriente (fusible limitador de corriente) |
EL |
31.5 |
|||
|
Unidad transformadora |
Tensión nominal |
kV |
6、10、35 |
||
|
Capacidad nominal |
Kva |
10-1250 |
|||
|
rango de golpeteo |
% |
±2×2,5%、±5% |
|||
|
Grupo de conexión |
|
Yyn0、Dyn11 |
|||
|
voltaje de impedancia |
% |
4、4.5、6、8 |
|||
|
unidad de bajo voltaje |
Tensión nominal |
V |
220、380、690、800 |
||
|
Corriente nominal del circuito principal. |
A |
50-4000 |
|||
|
Corriente de rama |
A |
5-800 |
|||
|
Recinto |
Nivel de protección (producto común) |
|
sala de alta tensión IP33; Sala de transformadores IP23; Sala BT IP33 |
||
|
Nivel de ruido |
dB |
≤50 |
|||
Subestación de caja prefabricada YB□-12/0.4
1. Techo
2. Obturador
3. Caja de medición de tipo externo
4. Anillo de elevación
5. Chasis de acero del canal
6. puerta
7. Ladrillo, superficie de pared de imitación de ladrillo.
8. Cimentación de hormigón
9. Ventilación básica
Los usuarios deben proporcionar la siguiente información al realizar el pedido:
● Requisitos y recinto de modelo, capacidad, cantidad, color y tamaño. materiales; Modelo, rendimiento, grupo de conexión, rango de derivación y requisitos de impedancia del transformador;
● Solución de cableado primario del lado de alta y baja tensión, modelo de componentes, especificaciones y requisitos; Aceite de transformador (#25,#45, aceite de alto punto de ignición) Requisitos de configuración de red de red de administración de energía inteligente o administración de propiedad para subestación de caja;
● Requisitos del entorno de servicio.
