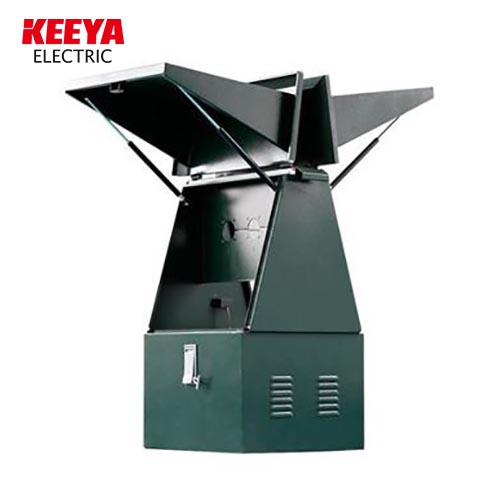

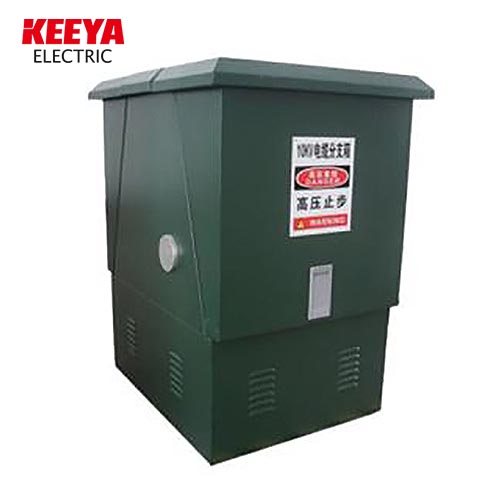

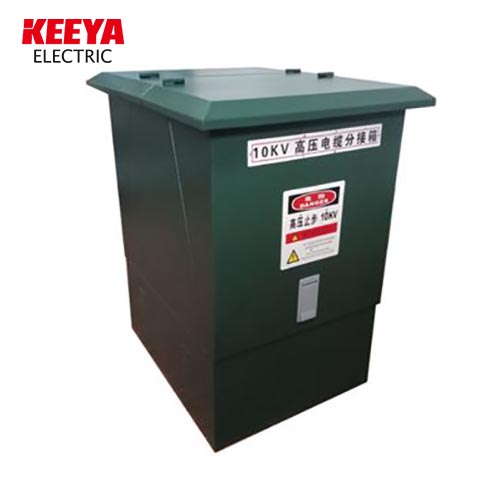

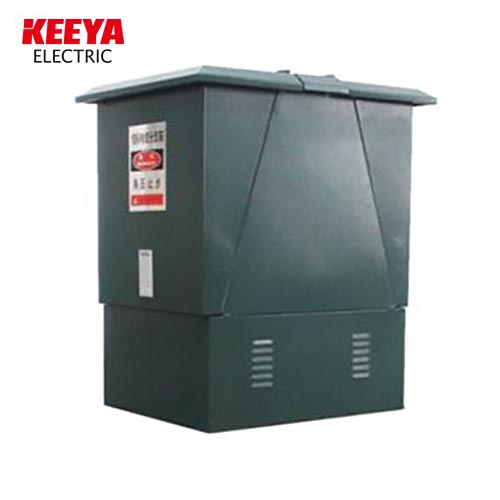

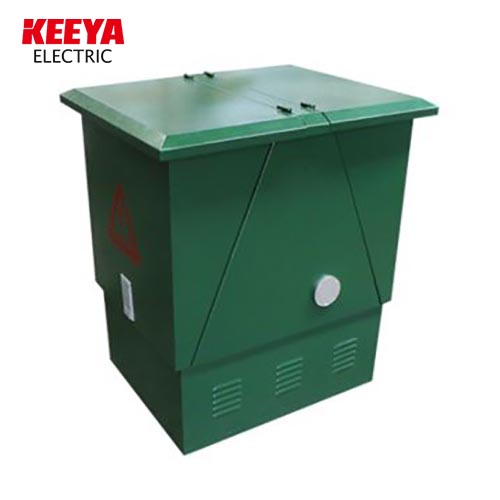

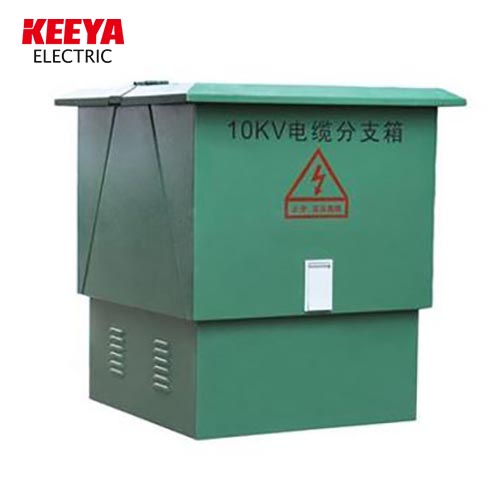

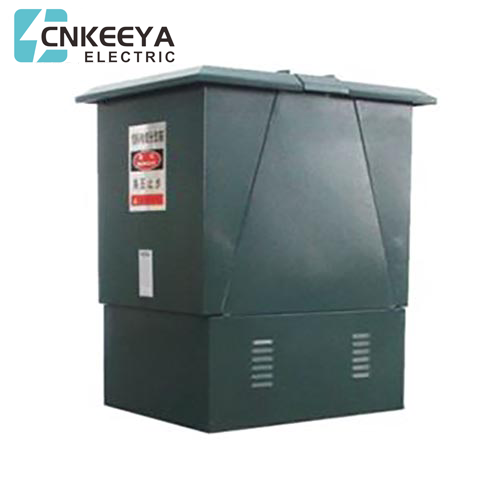

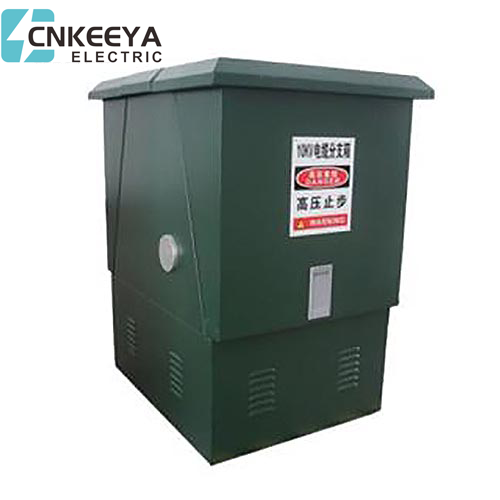

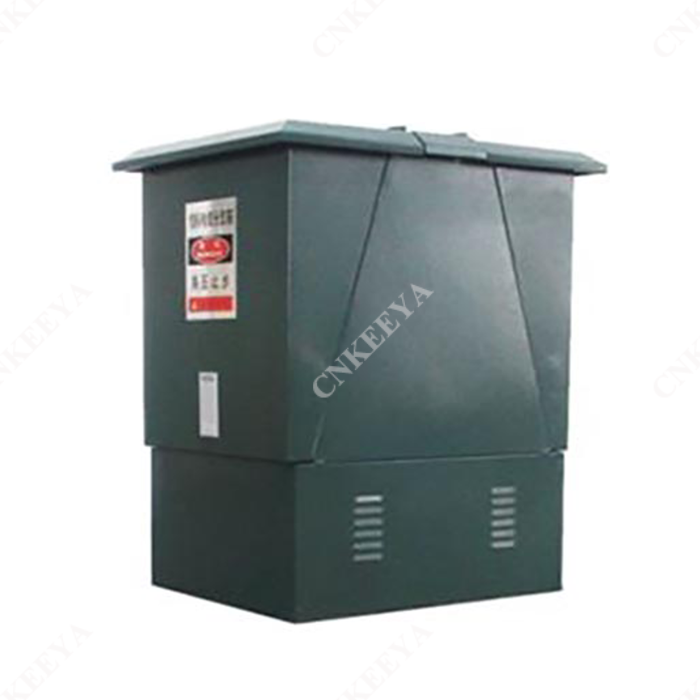

Caja de distribución de cable

La caja de distribución de cable de la serie DFW está diseñada para uso al aire libre y presenta una estructura completamente sellada, logrando una impresionante clasificación de protección IP33. Construido con acero inoxidable de alta calidad, el soporte de la junta de cables garantiza la durabilidad, mientras que la forma externa se elabora con una placa robusta de acero inoxidable de 2 mm.

Internamente, la caja está dividida en una sala de autobuses y contenedor de cables junto al techo del almacén de cable. La sala de autobuses, encerrada por una placa de acero de 2 mm de espesor, es un compartimento sellado. Posicionado en la sección superior de la sala de autobuses, el soporte de la junta de cables es compatible con el buje, que ancla de forma segura la junta del cable. La distancia entre fase entre las juntas de cables se establece con precisión a 180 mm.

En el caso del tipo de Arrester, el Arrestor se coloca estratégicamente en el extremo del conector del cable. Además, la sala de autobuses está equipada con indicadores de cortocircuito y pantallas en vivo. Todos los componentes vivos dentro de la sala de autobuses se someten a un tratamiento meticuloso con aislamiento de caucho de silicona para la máxima seguridad.

Ubicado en la parte inferior de la sala de autobuses, el almacén de cable sirve como conducto para la entrada y salida del cable. Aquí, se proporcionan abrazaderas de fijación de cables y terminales de conexión a tierra para una instalación segura.

Aquí están las funciones y características del cuadro de distribución de cable:

1. Asegura la seguridad personal con aislamiento completo y sellado.

2. Diseñado específicamente para el uso al aire libre, proporcionando una excelente protección contra el polvo, la humedad, las inundaciones, la corrosión y los desafíos ambientales.

3. Ofrece combinaciones flexibles, acomodando de dos a seis líneas entrantes y salientes para satisfacer diversas necesidades de cableado.

4. Cuenta con un diseño compacto y estéticamente agradable con una pequeña huella, asegurando una instalación sencilla y una operación sin mantenimiento.

5. Equipado con una pantalla recargable para un monitoreo conveniente.

6. Capaz de incorporar un indicador de cortocircuito para medidas de seguridad adicionales.

7. Opcionalmente equipado con un arrestado de rayos para una mejor protección contra las oleadas.

El uso del cuadro de distribución de cable:

Parámetro técnico principal:
