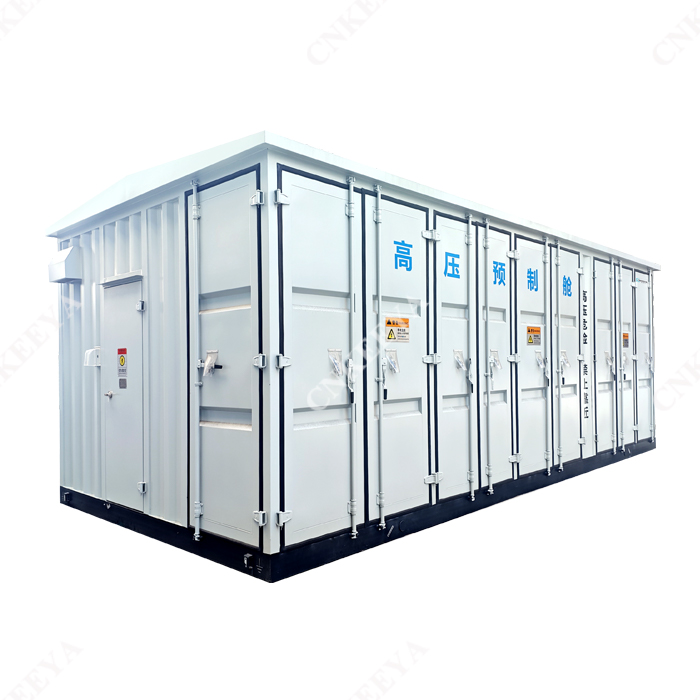

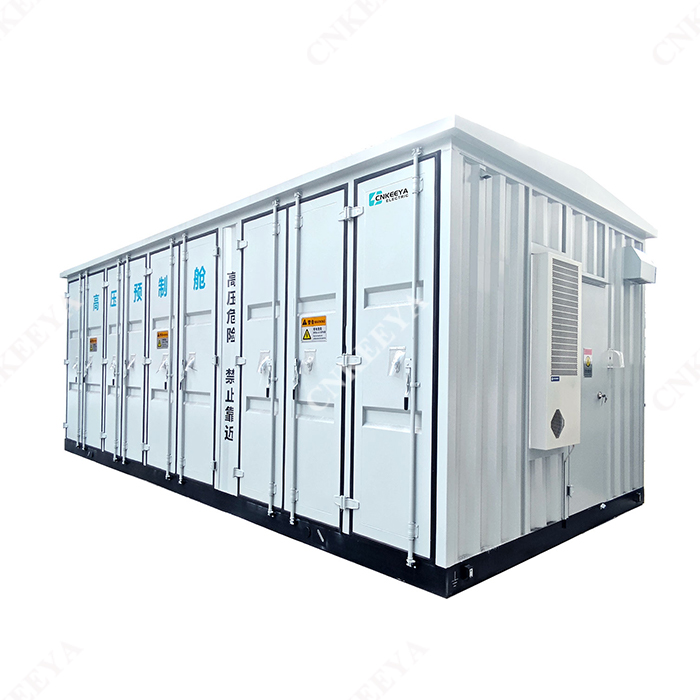

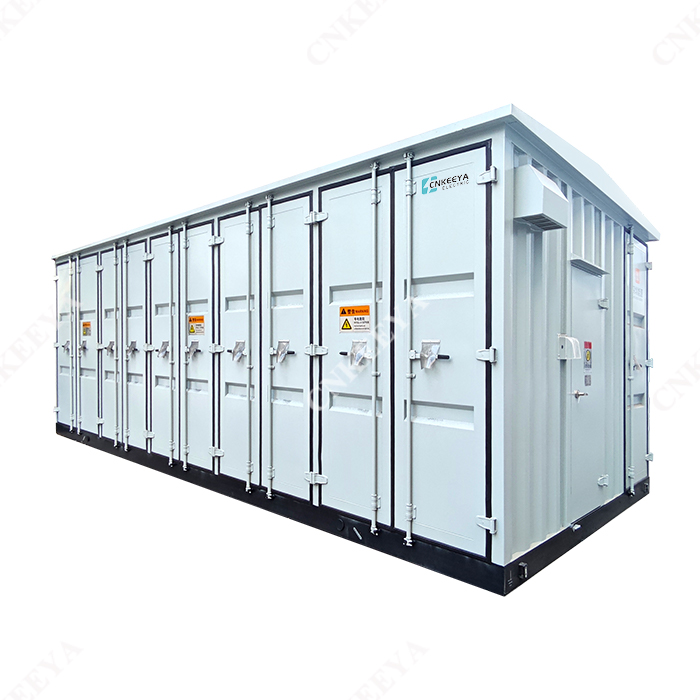

Subestaciones prefabricadas inteligentes modulares de 40,5 kV y menos

CNKEEYA es un proveedor líder de subestaciones prefabricadas inteligentes modulares, que se especializa en soluciones para subestaciones prefabricadas inteligentes modulares de 220 KV y inferiores.

El gabinete prefabricado es una subestación inteligente para exteriores basada en el concepto central de "distribución estándar". La adopción de una estructura de gabinete prefabricada se ha convertido en una medida importante para la construcción del soporte de equipo primario de una subestación inteligente. En comparación con la aceleración de la construcción de redes inteligentes, la velocidad de construcción de subestaciones se ha quedado relativamente atrás. Para acelerar el ciclo de construcción de una subestación inteligente, State Grid Corporation de China ha propuesto el modo de construcción de una subestación de distribución estándar. La solución de "diseño estandarizado, procesamiento en fábrica y construcción de ensamblaje" logra la rápida promoción y aplicación de la subestación inteligente (gabinete prefabricado).

Los gabinetes prefabricados son una encarnación importante de la nueva tecnología, nuevos materiales y nuevos equipos aplicados en subestaciones inteligentes. Se compone de un gabinete prefabricado, un panel de equipo secundario (o bastidor), instalaciones auxiliares del gabinete, etc. Completa la fabricación, el montaje, el cableado, la puesta en servicio y otras tareas en la fábrica, y se transporta al sitio del proyecto en su totalidad, que se encuentra en los cimientos de la instalación.

El gabinete prefabricado y su equipo secundario interno logran la integración de todo el conjunto de equipos secundarios por parte del fabricante, realizan el procesamiento en fábrica, reducen el cableado secundario en el sitio, reducen el diseño, la construcción, la puesta en servicio y la carga de trabajo, simplifican el mantenimiento, acortan el período de construcción y respaldan de manera efectiva la rápida construcción de la red eléctrica. El gabinete prefabricado tiene las características técnicas de estandarización, modularización y prefabricación. El fabricante puede personalizar dimensiones específicas según las necesidades reales del gabinete del equipo para adaptarse al funcionamiento normal del equipo.

Estandarización significa que el tamaño del gabinete prefabricado se referirá al tamaño del contenedor estándar y se mejorará adecuadamente, para que sea perfecto y conforme al estándar del equipo, y para que alcance la estandarización correspondiente para facilitar el funcionamiento normal del equipo de manera más efectiva;

La modularización significa que el gabinete prefabricado se clasifica en gabinete prefabricado para equipo público, gabinete prefabricado para equipo de intervalo, gabinete prefabricado de energía CA/CC, gabinete prefabricado para batería y otros módulos de acuerdo con las diferentes funciones del equipo interno. Según los diferentes niveles de voltaje, diferentes gabinetes modulares prefabricados se pueden dividir en varios submódulos;

La prefabricación significa que la estructura del gabinete, la instalación del equipo interno, el cableado entre los equipos internos, los cables y los cables ópticos entre los equipos internos del gabinete prefabricado se procesan mediante prefabricación en fábrica. Y la instalación, cableado y puesta en marcha de todos los equipos se completan en fábrica. El gabinete prefabricado y su equipo interno se transportan al sitio de la subestación en su conjunto, y se completan el posicionamiento y el encendido para mejorar la eficiencia de la construcción en el sitio y lograr el objetivo de reducir el ciclo de construcción de la subestación inteligente.

Características de las subestaciones prefabricadas inteligentes modulares de 220 kV y menos

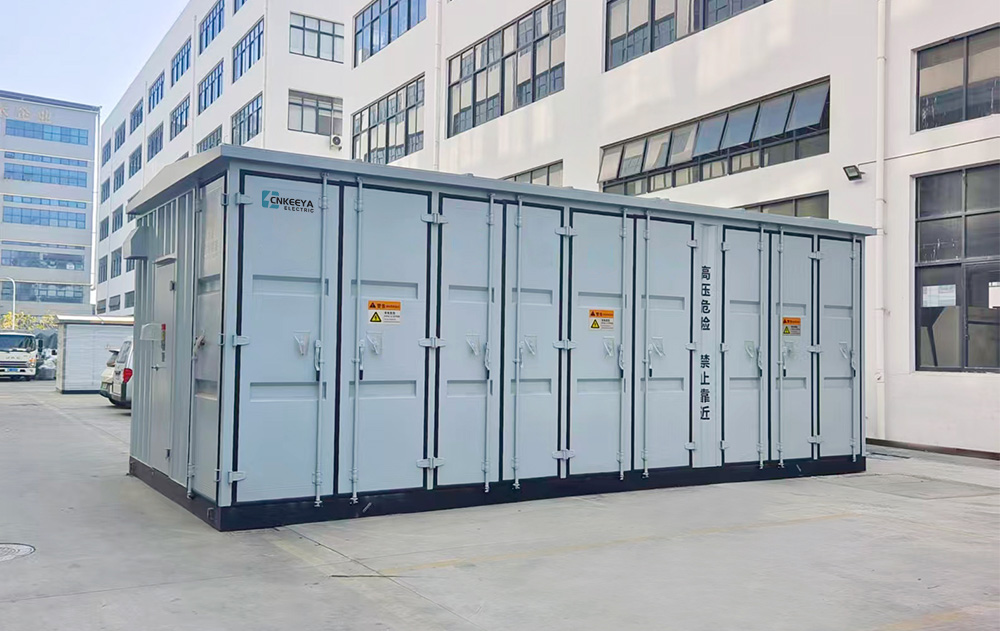

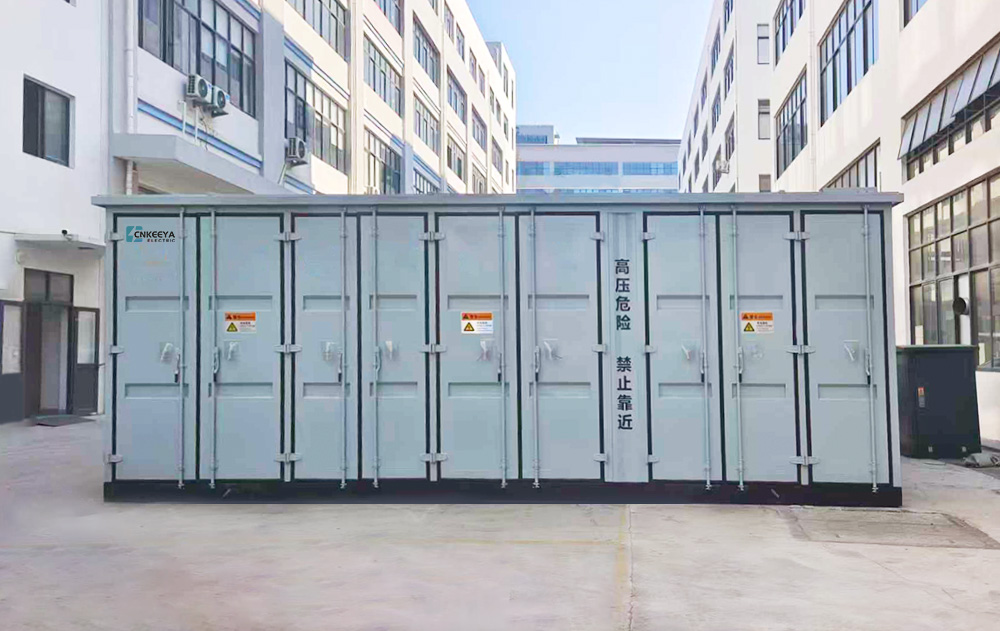

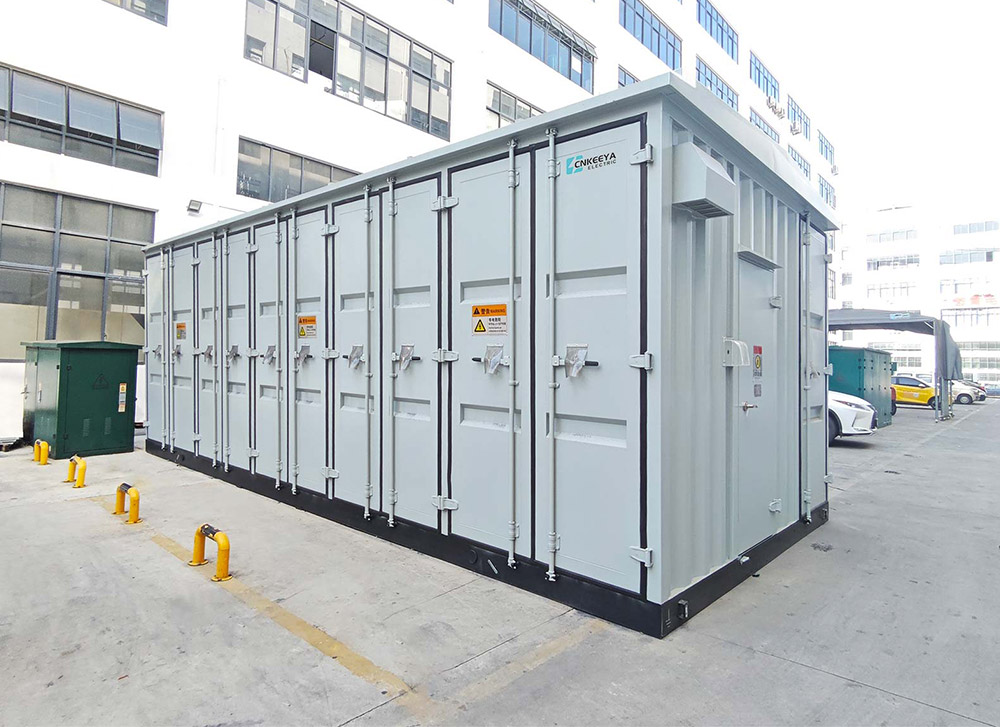

Subestaciones prefabricadas inteligentes modulares de 220 kV y menos

La subestación tipo gabinete prefabricado inteligente modular de 220 kV y menos es una nueva generación de subestación inteligente promovida por State Grid, que tiene las ventajas de seguridad y confiabilidad, área de Boor pequeña, período de construcción corto, apariencia pequeña y hermosa, larga vida útil, sin radiación, bajo nivel de ruido, diseño flexible, etc.

El transformador principal adopta productos de alta calidad seguros, confiables, silenciosos, sin fugas y sin núcleos; toda la estación está libre de conductores expuestos y equipos eléctricos expuestos. Con una buena protección de la carcasa, se elimina el riesgo de descarga eléctrica accidental; el diseño compacto de toda la subestación reduce el área del piso y la altura en más del 30% en comparación con la subestación civil, lo que reduce la tasa de ocupación del espacio urbano; se adopta el concepto de diseño de modularización de bloques de construcción para todos los equipos en la subestación, y la producción en fábrica y la construcción de ensamblaje se realizan para cada módulo. La carga de trabajo de ingeniería civil en el sitio se reduce en más del 70% en comparación con la subestación civil convencional, y la carga de trabajo de instalación del equipo se reduce en más del 80%; no hay necesidad de dosificar el camino para la movilización de equipos y no hay contaminación de polvo y ruido durante la construcción; la carcasa puede realizar pintura en color de estación completa, integrar la cultura temática urbana, mejorar la armonía de la planificación urbana e integrarse con el entorno circundante; el transformador se coloca en el gabinete prefabricado, a través de tecnología de firewall, tecnología de barrera acústica y electromagnética tecnología de blindaje, puede reducir el ruido de la subestación a menos de 40 decibelios, cumplir con los requisitos de evaluación ambiental urbana y eliminar la contaminación acústica de las áreas residenciales circundantes; debido a la modularización de la subestación, se puede organizar de manera flexible según el terreno del sitio de la subestación, resolviendo completamente los problemas de adquisición de terrenos, construcción y aterrizaje de subestaciones en centros urbanos, que es un nuevo modo de construcción de subestaciones.

Rápido: 3 meses de ciclo de producción en fábrica, 1 mes de ciclo de construcción en sitio.

Pequeño: área pequeña, entre un 30 % y un 70 % más pequeña que la de la construcción de subestaciones convencionales.

Preciso: la carcasa adopta seis procesos anticorrosión avanzados internacionalmente, que está libre de óxido durante 30 años y tiene una vida útil de 60 años. El equipo eléctrico principal adopta equipos libres de mantenimiento, que son seguros y confiables, con excelente tecnología de procesamiento y diseño de apariencia exquisita.

Ahorro: el diseño estandarizado, el procesamiento en fábrica y la construcción de tipo ensamblaje ahorran entre un 5% y un 10% de la inversión integral de toda la subestación. El diseño compacto de la subestación adopta tecnología avanzada de integración de sistemas completos, lo que ahorra entre un 30% y un 70% de los recursos terrestres.

Flexible: la estructura modular de bloques de construcción se puede adoptar de acuerdo con la diferente ubicación geográfica de la subestación, o se puede construir por etapas de acuerdo con la planificación actual y futura del período actual; es conveniente moverse, se puede trasladar a otro lugar en su totalidad en el menor tiempo.

Rango de aplicación

Los productos no sólo pueden usarse en áreas centrales urbanas para resolver el problema del difícil aterrizaje de subestaciones convencionales, sino que también pueden usarse ampliamente en las industrias del carbón, el petróleo y otras industrias energéticas tradicionales, así como en la fotovoltaica, la energía eólica y otras industrias de nuevas energías. Al mismo tiempo, con su modo de diseño, producción y transporte modular de "bloques de construcción", es particularmente adecuado para áreas suburbanas, remotas de montaña y otros lugares donde el transporte por carretera es inconveniente.

Condiciones del entorno operativo

Todo el equipo en el gabinete deberá ser equipo a prueba de humedad y el gabinete prefabricado deberá tener función de deshumidificación.

Altitud: <1000m

Temperatura media anual: 23 ℃

Temperatura máxima extrema: 39, 9 ℃

Temperatura mínima extrema: -8. 6 ℃

Precipitación media anual: 1300

Evaporación media anual: /

Espesor máximo anual de nieve: /

Humedad relativa media anual (%): ≤75

Profundidad máxima anual del suelo congelado: ≤0. 5m

Horas de sol anuales: /

Promedio anual de días de tormenta (d): 37, 6

Promedio anual de días de vendaval (d): /

Nivel de contaminación: IV

Velocidad máxima del viento: 25, 3 m/s

Intensidad sísmica básica: VI

Posición de instalación: exterior

La estructura de la cámara prefabricada.

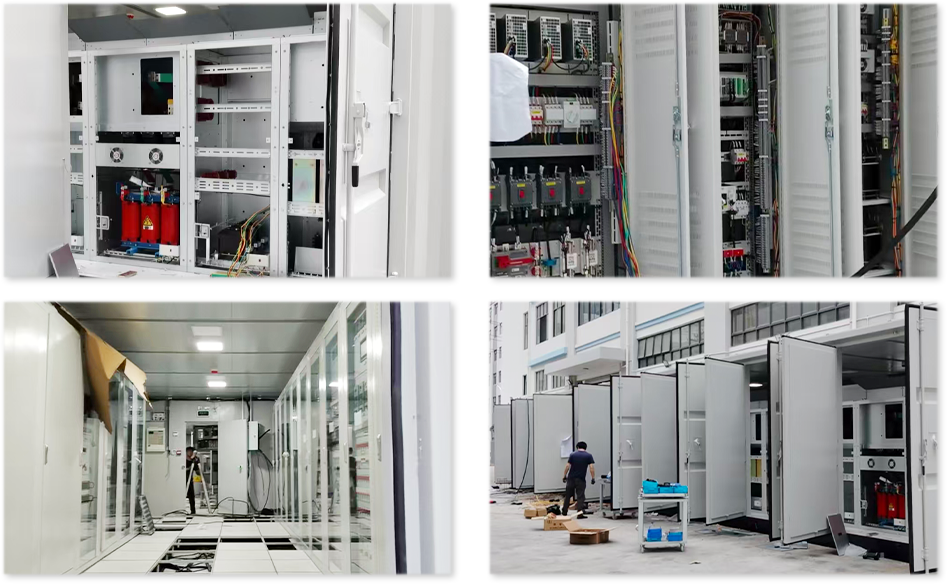

1. El espacio interior y estructura del gabinete prefabricado se componen de equipos secundarios, aire acondicionado, iluminación, precombate, seguridad, imagen y otros equipos. Al mismo tiempo, también es necesario cumplir con los requisitos laborales del personal de operación y mantenimiento del equipo. Es necesario reformar el interior del armario. Los materiales de decoración son materiales resistentes al fuego y al agua. Se pueden agregar materiales de aislamiento térmico entre los materiales de decoración y los mamparos para bloquear la luz solar y garantizar la función de aislamiento térmico de la caja; la iluminación y el aire acondicionado en el gabinete se pueden realizar de diferentes maneras según las necesidades. Para ahorrar de manera efectiva, se instalan en el gabinete un sistema de escape y aire acondicionado industrial, que puede ajustar el entorno operativo en el gabinete en tiempo real; como actualmente se adopta el modo desatendido, se deben instalar sistemas de seguridad, imagen, monitoreo de imágenes y alarma contra incendios en el gabinete; la disposición del cableado se puede organizar adecuadamente de acuerdo con el funcionamiento normal del equipo.

2. Aparato compuesto GIS tipo gabinete prefabricado y subestación tipo gabinete prefabricado. Los aparatos compuestos GIS de gabinete prefabricado incluyen cajas prefabricadas, intervalos de línea entrante y saliente e intervalos de protección y medición seccionados, y los intervalos de línea entrante y saliente incluyen intervalos de línea entrante e intervalos de transformador principal; el intervalo de línea entrante incluye terminal de cable de línea entrante, seccionador I, seccionador.

3. Transformador I y disyuntor l: el intervalo del transformador principal incluye el terminal del cable de salida y el seccionador lll; el intervalo seccionado de medición y protección incluye un intervalo seccionado del acoplador de barra y dos intervalos de medición y protección. El intervalo seccionado del par de bus incluye el disyuntor ll, el transformador ll y dos seccionadores IV, y el intervalo de medición y protección incluye el transformador lll y el seccionador V conectados entre sí; los intervalos de medición y protección seccionados se establecen entre dos grupos adyacentes de intervalos de línea entrantes y salientes. Los intervalos de línea de entrada y salida, los intervalos de medida y protección seccionados y los buses forman una estructura lineal. En la caja prefabricada se ubican los intervalos de línea de entrada y salida, intervalos de medida y protección seccionados y buses. El gabinete prefabricado para equipos secundarios combinados se compone de cuerpo de gabinete, equipos secundarios, aire acondicionado, iluminación, extinción de incendios, seguridad, imagen y otros equipos. Todos los equipos del gabinete se conectan y depuran en fábrica y se transportan al sitio como un todo o en 2 o 3 unidades.
