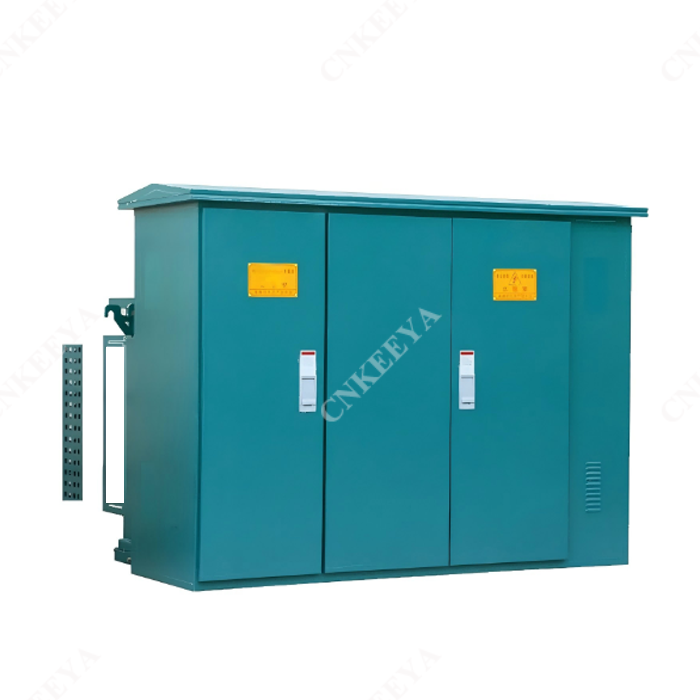

Subestación de prefabricación tipo americano
  • Subestación de prefabricación tipo americanoSubestación de prefabricación tipo americano

Subestación de prefabricación tipo americano

Keeya, una fábrica reconocida y proveedor de confianza, se especializa en la producción de subestaciones de prefabricación tipo americano de última generación. Con un compromiso con la innovación y la ingeniería de precisión, nuestra fábrica se destaca en la creación de estas subestaciones avanzadas diseñadas para satisfacer las necesidades cambiantes de la industria de infraestructura eléctrica.

Enviar Consulta

Descripción del Producto

Como proveedores dedicados, Keeya prioriza la calidad y el cumplimiento de los estándares de la industria, ofreciendo soluciones de última generación para mejorar los sistemas de distribución de energía. Con nuestra nueva línea de subestaciones de prefabricación tipo americano, Keeya continúa estableciendo el punto de referencia en confiabilidad, eficiencia y tecnología moderna. Elija a Keeya como su proveedor de lo último en subestaciones eléctricas y experimente el futuro de la distribución de energía eficiente y avanzada.


Subestación de prefabricación tipo americano serie ZGS11-12 (tipo americano) Con pequeño volumen, fácil instalación y mantenimiento, bajo nivel de ruido, bajas pérdidas, antirrobo, capacidad de sobrecarga, protección total y otras características. Es adecuado para nuevas zonas residenciales, cinturones verdes, parques, estaciones, hoteles, obras de construcción, aeropuertos y otros lugares.

La subestación de prefabricación tipo americano de la serie ZGS11-12 (tipo americano), adecuada para sistemas de suministro de energía de red en anillo de 10 kV, suministro de energía dual o sistemas de suministro de energía terminal, se utiliza como subestación, medición, control de compensación y dispositivo de protección. Este producto cumple con los siguientes estándares: GB/T17467-2020 "Subestaciones prefabricadas de alto voltaje/bajo voltaje" y DL/T537-2018 "Condiciones técnicas de pedido de subestaciones tipo caja de 6-35 kV".


condición de servicio

● Altitud: no más de 1000 m;

● Temperatura ambiente: -35 ℃ ~ +40 ℃;

● Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%;

● Lugar de instalación: sin riesgo de incendio, explosión o gas químico corrosivo y bien ventilado, el ángulo de inclinación del suelo no es superior a 3°.


Parámetro técnico

Tabla de parámetros técnicos de subestaciones prefabricadas.

No.

Artículo

Unidad

Parámetro técnico

1

Tensión nominal

kV

12/0,4 (Alto/Bajo)

2

Tensión máxima de funcionamiento

kV

12 (deslizante HV)

3

Frecuencia nominal

Hz

50

4

Capacidad nominal

kVA

50-1600

5

Tensión soportada de frecuencia industrial de 1 min.

kV

35

6

Tensión de impulso de rayo

kV

75

7

Código de refrigeración


Autorefrigerado en baño de aceite

8

Alto corriente de ruptura del fusible de respaldo de voltaje

ka

50

9

Corriente de corte del fusible enchufable

ka

2.5

10

Temperatura ambiente

-35~+40

11

Rsie de temperatura permitida de la bobina

65

12

Regulación de voltaje sin carga


±5% o ±2×2,5%

13

Nivel de ruido

base de datos

50

14

Nivel de protección


P43


Subsación prefabricada ZGS11-12 (tipo americano)

Plano constructivo de entrada y salida de cables de subestación.

Requerimientos técnicos:

1. Consulta el tamaño real de la combinación:

2. La superficie de la plataforma de hormigón será plana y la subestación combinada se fijará en la plataforma presionando la fijación de la placa;

3. La forma de la barra de conexión a tierra y del soporte de fijación del cable se puede determinar según la situación real;

4. El marco de fijación de cables y la barra de conexión a tierra deben estar integrados;

5. La ubicación del orificio del cable de entrada y salida se determina según la situación específica;

6. Debe haber un espacio de al menos 1,5 m en la parte frontal del interruptor después de la instalación para facilitar la operación.

7. La rejilla de conexión a tierra puede estar hecha de acero redondo galvanizado 12 o de cobre plano galvanizado 40 × 4; la resistencia de conexión a tierra debe cumplir con los requisitos del departamento de energía.

Ancho del canal del cable

Plano de construcción de entrada y salida de cables de subestación (YB6)


Subsación Prefabricada (tipo americano)
