Durante más de dos décadas en este campo, lo he visto todo. Los errores más comunes y costosos en los sistemas eléctricos a menudo se reducen a un componente subestimado: la estrategia de protección. Los propietarios y operadores de instalaciones industriales con frecuencia me preguntan: "¿Cuál es la salvaguardia más simple pero más crítica para mis costosos transformadores y condensadores?" Mi respuesta es siempre la misma: un correctamente seleccionadoFusible de alto voltaje.
Pero, ¿cómo funciona realmente? Vamos a desglosarlo sin la jerga abrumadora.

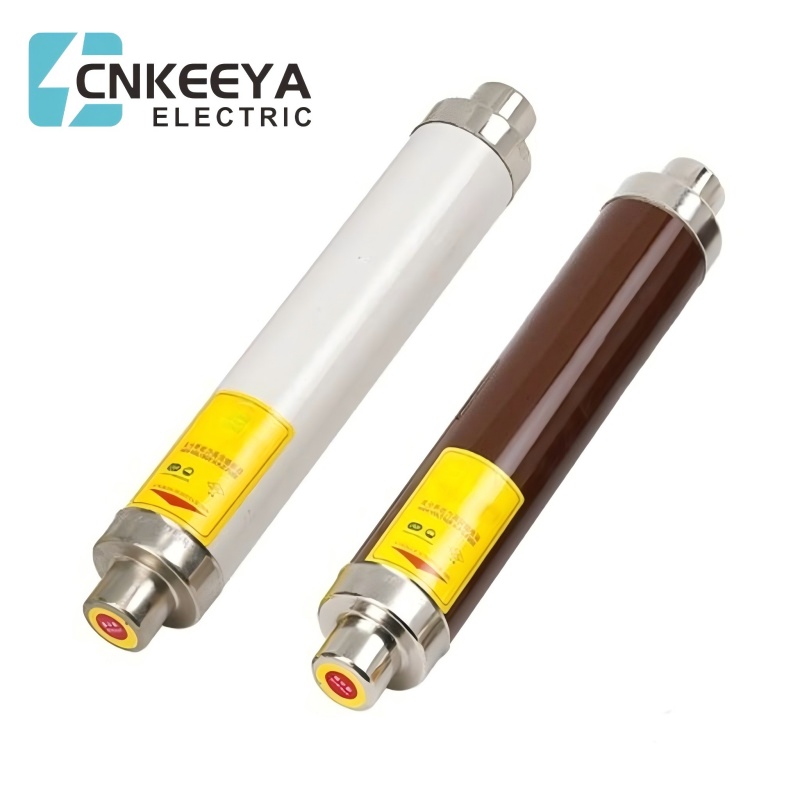

Piense en unFusible de alto voltajecomo un guardián dedicado de un solo uso. Su único propósito es sacrificarse para salvar su equipo mucho más valioso. Los transformadores y condensadores son propensos a modos de falla específicos, como cortocircuitos internos o aumentos de corriente masivos de fallas externas. Cuando se produce dicho evento, la corriente eléctrica puede dispararse a niveles peligrosos en milisegundos. Aquí es donde nuestro guardián entra en acción. El elemento calibrado con precisión del fusible se derrite bajo la corriente excesiva, creando intencionalmente un circuito abierto. Esta acción aísla instantáneamente el transformador o condensador defectuoso del resto del sistema de energía, evitando una falla catastrófica que podría provocar incendios, explosiones de equipos y tiempo de inactividad prolongado.
Esta es una pregunta fantástica. Si bien los interruptores de circuitos son excelentes para la protección contra la sobrecarga y se pueden restablecer, simplemente no son lo suficientemente rápidos como para manejar la velocidad extrema de una falla de alta energía. La energía destructiva (conocida como I²T) le deja a través de un interruptor de acción lenta puede ser suficiente para destruir un devanado del transformador o ruptura de un caso de condensador antes de que el interruptor termine incluso termine su primer ciclo. Una limitación de corrienteFusible de alto voltajeopera en una fracción del tiempo, típicamente dentro del primer medio ciclo de la falla, limitando drásticamente esta energía destructiva y que contiene el daño al fusible en sí. Esta velocidad no es negociable para la protección.
Seleccionar un fusible no se trata solo de coincidir las clasificaciones de voltaje y corriente. Se trata de comprender el carácter del equipo que está protegiendo. La corriente de entrada de un transformador es muy diferente de la sobretensión de encendido de un condensador. EnCnkeys, hemos pasado años refinando nuestras pautas de selección para garantizar una armonía perfecta entre el fusible y su activo protegido.
Estos son los parámetros clave en los que nos centramos para nuestros clientes:
Voltaje del sistema:La clasificación de voltaje del fusible debe ser igual o mayor que el voltaje máximo del circuito.
Calificación de corriente continua:Esto debe elegirse para exceder cómodamente la corriente de carga completa normal del transformador o la corriente máxima del banco del condensador, incluidas las consideraciones armónicas.
Calificación de interrupción:Esta es la corriente de falla máxima que el fusible puede interrumpir de manera segura. Debe ser más alto que la corriente de falla disponible en el punto de instalación.
Características de velocidad:Determinamos si se requiere un retraso de tiempo (para el transformador enrush) o una característica de acción rápida (para condensadores).
I²t (energía de alquiler):Una medida crítica de la energía total que el fusible permite pasar antes de interrumpir; Un I²T más bajo significa una mejor protección.
Para ilustrar la precisión requerida, aquí hay una tabla de selección simplificada para un sistema común de 24 kV:
| Activo protegido | Calificación de activos | Consideración clave | RecomendadoCnkeys Fusible de alto voltajeSerie | Beneficio principal |
|---|---|---|---|---|
| Transformador de distribución | 1 MVA | Resistir la corriente de magnetización de la rush | Time-Delay (tipo K) | Previene la molestia de la molestia durante el inicio |
| Banco de condensadores | 600 izquierda | Manejar sobretensiones frecuentes de encendido | Acción rápida (tipo R) | Proporciona protección rápida contra pantalones cortos internos |
| Transformador potencial | 4.16 kV | Limitación de corriente extrema | Limitación actual (tipo X) | Muy bajo I²T para equipos de voltaje sensibles |
Absolutamente. Este es el argumento más convincente para no tratar los fusibles como una mercancía. Mientras que un genérico más baratoFusible de alto voltajePuede parecer una victoria de ahorro de costos por adelantado, puede ser una apuesta devastadoramente cara. Un fusible especificado incorrectamente puede no funcionar cuando sea necesario, lo que lleva a la pérdida total de un transformador de $ 50,000 y decenas de miles más en costos de interrupción no planificados. Alternativamente, un fusible de baja calidad puede molestarse durante la entrada normal, creando tiempo de inactividad innecesario y costoso.
Invertir en una precisión diseñadaFusible de alto voltajede una marca de confianza comoCnkeyses una inversión directa en confiabilidad del sistema. Está pagando por la tranquilidad, sabiendo que su estrategia de protección es robusta, probada y diseñada para fallar de manera segura para que nada más lo haga. Nuestros fusibles están construidos con estándares internacionales, asegurando que funcionen exactamente como se predice cada vez.
Sus activos eléctricos son la columna vertebral de su operación. Protegerlos no debería ser una cuestión de azar. Debería ser una cuestión de ingeniería precisa.ContáctenosHoy hablar con uno de nuestros especialistas en protección. Permítanos ayudarlo a analizar su sistema y especificar exactamenteFusible de alto voltajeDebe dormir profundamente, saber que sus inversiones son seguras.
