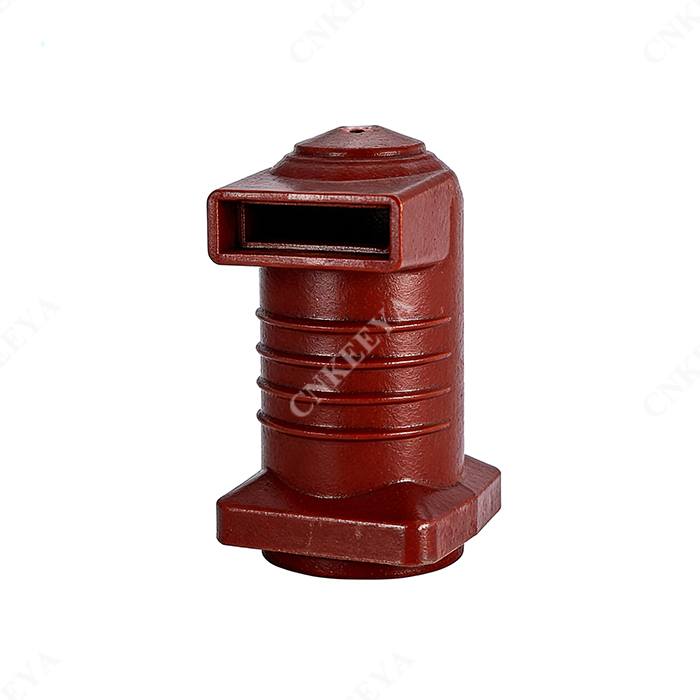

CH3-10Q/150 630~1250A Caja de contactos del gabinete de distribución de montaje intermedio

CNKEEYA, CH3-10Q/150 630~1250A Caja de contactos de gabinete de distribución de montaje intermedio, una fábrica acreditada y proveedor confiable, se enorgullece de presentar la CH3-10Q/150, una caja de contactos de primera calidad diseñada exclusivamente para gabinetes de distribución de montaje intermedio. Como componente central elaborado por las instalaciones de fabricación avanzada de CNKEEYA, esta caja de contactos (corriente nominal 630~1250 A, voltaje nominal 12 kV) se produce meticulosamente con un compuesto de resina epoxi de alto rendimiento y se moldea con precisión a través de procesos de producción inteligentes de vanguardia, lo que brinda una protección de aislamiento incomparable y una confiabilidad sin concesiones en los sistemas de transmisión de energía. Diseñado para cumplir las funciones críticas de aislamiento eléctrico, conexión de contacto estático-dinámico y conducción de corriente estable, el CH3-10Q/150 muestra el compromiso de CNKEEYA con la excelencia técnica: cuenta con un nivel de descarga parcial ≤3pC a 13,2 kV, soporta una tensión soportada de frecuencia industrial de 42 kV (1 min) y una tensión de impulso tipo rayo de 75 kV, y logra un grado de protección IP67 para resistir la humedad, el polvo y los agentes corrosivos.

Especificaciones técnicas

CH3-10Q/150 Serie de cajas de contactos de gabinete de juego medio

Descripción general

1.La caja de contactos está formada por epoxi con técnicas APG, se utiliza para aislamiento y transición de conexión de varios gabinetes de distribución.

2. Altitud: ≤1000m

3. Temperatura ambiente:+40ºC~10ºC

4. La humedad relativa no será superior al 95% a una temperatura ambiente de +20ºC.

5. NO gas, vapor o polvo que puedan afectar gravemente el aislamiento de la caja de contactos, ni sustancias explosivas o corrosivas.

6. El contacto de cobre a tierra deberá soportar un voltaje de prueba de frecuencia industrial (valor efectivo) de 42 kv durante 5 minutos y un voltaje de impulso de rayo (valor máximo) de 75 kV.

7. La temperatura del terminal de salida no deberá ser superior a 65 ºC si la caja de contactos se utiliza durante mucho tiempo en condiciones de corriente nominal.

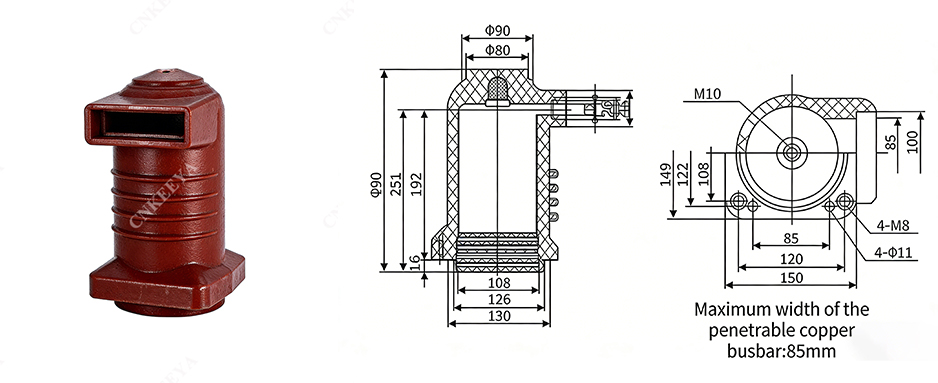

8. Consulte la figura adjunta para conocer el contorno y las dimensiones de instalación de la caja de contactos.

escenas a utilizar

Sistema de transmisión y distribución.

La cámara de arco aislante de CNKEEYA está clasificada para aplicaciones de 630 A a 1250 A y está fabricada por expertos con resina epoxi de alta calidad mediante el avanzado proceso de moldeo APG para un rendimiento de aislamiento superior y una resistencia mecánica excepcional. Diseñado para una integración perfecta con tableros blindados estándar, incluida la serie KYN28, ofrece una supresión de arco confiable y una protección de aislamiento robusta para disyuntores en vacío, lo que garantiza un funcionamiento estable y seguro de los sistemas de tableros eléctricos.
