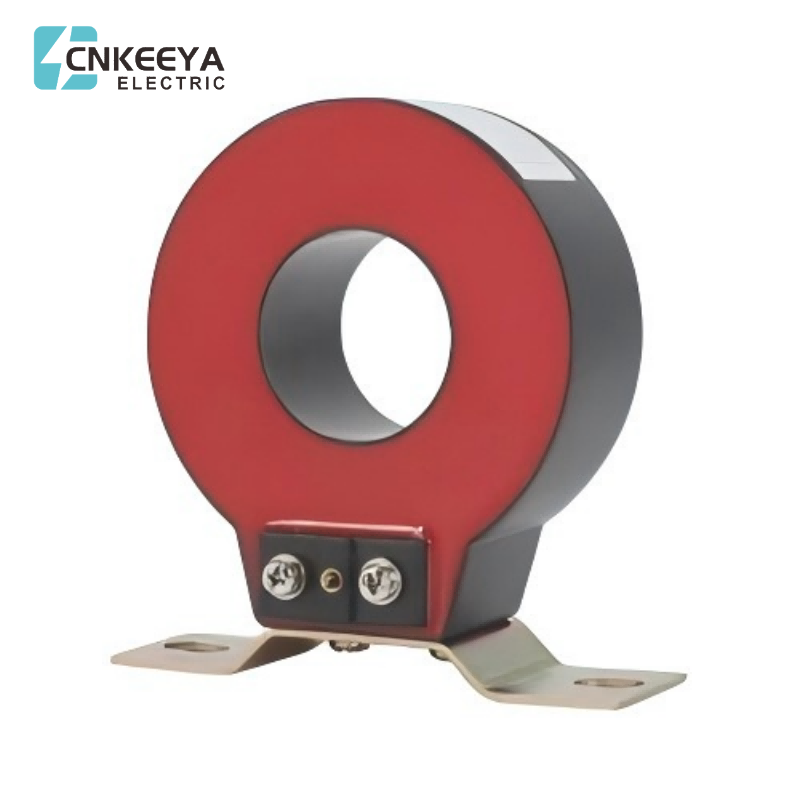

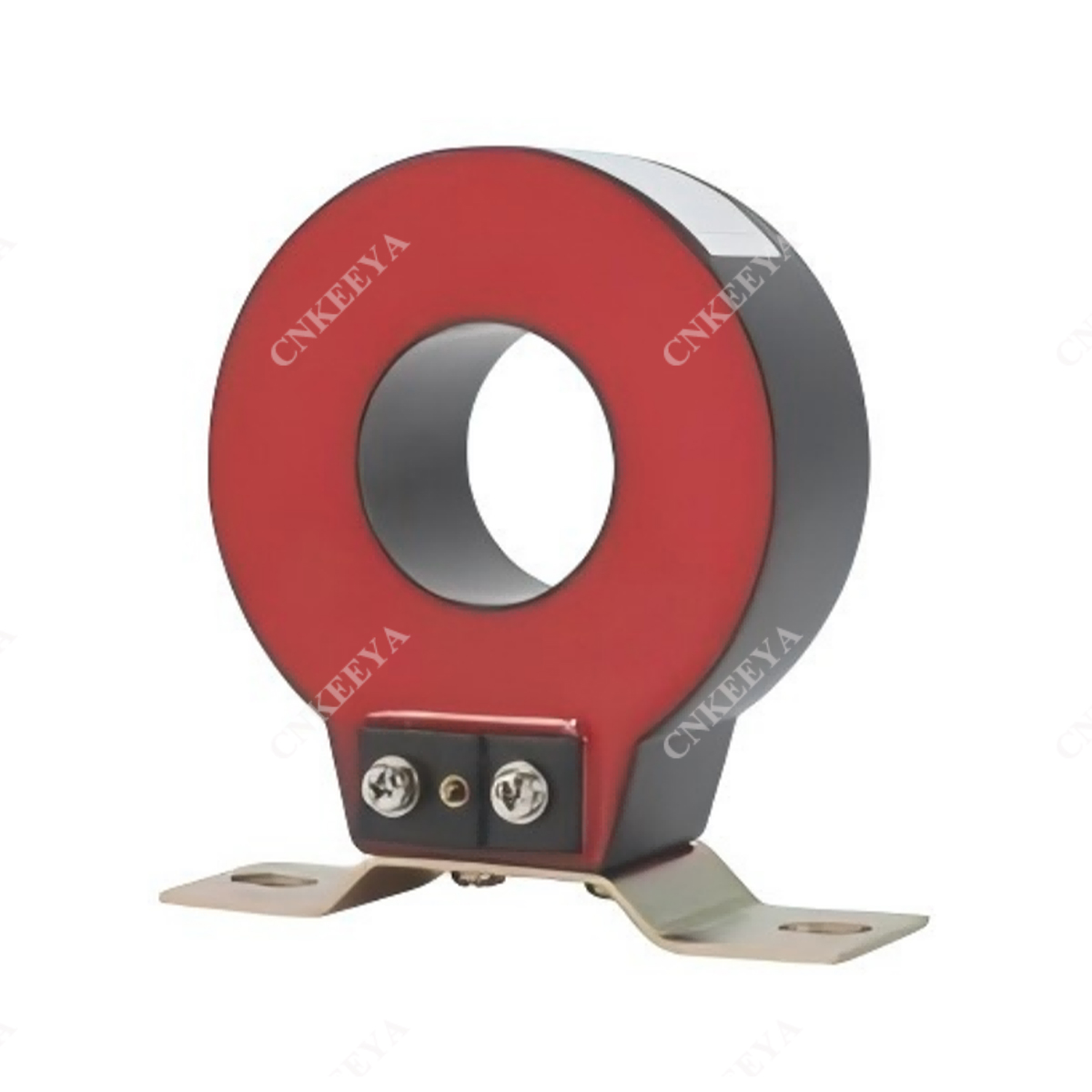

Transformador de corriente LMZC(1、2)-11

El transformador de corriente LMZC(1、2)-11 es adecuado para sistemas de alimentación de CA de 35 kV y 10 kV por debajo. Medición de corriente y energía y protección de equipos de suministro de energía. El transformador de corriente tiene las ventajas de tamaño pequeño, peso ligero, fácil instalación, etc. Características. El núcleo de medición de esta serie de transformadores de corriente es un compuesto compuesto con alta permeabilidad e inducción magnética de baja saturación. Como material magnético, el núcleo de hierro dorado tiene una alta precisión de medición y un factor de seguridad del instrumento. La lámina de acero al silicio importada de alta calidad ha sido avanzada. Después del procesamiento, se utiliza como núcleo de hierro para proteger el devanado, asegurando el coeficiente límite preciso. Se adoptan núcleo toroidal y devanado secundario. Resina epoxi de alta calidad fundida al vacío en una carcasa de plástico retardante de llama, a prueba de humedad, rendimiento estable y sin mantenimiento. Este tipo de transformador de corriente es de tamaño pequeño, liviano y de espacio reducido. Se fija en la sala de cables del armario de distribución del armario de red en anillo. Simplemente pase el cable por el orificio interior, que es sencillo, rápido, armonioso y bonito.

Condiciones de servicioTemperatura ambiente: -35°C~+55°C, sin exceder +40°C.

La altura sobre el nivel del mar: 0 ~ 3000 m.

Condiciones atmosféricas: Sin gases altamente contaminados, erosión, erosión, radiactividad. Parámetros técnicos: Frecuencia nominal: 50 Hz o 60 Hz

Corriente secundaria nominal: 5A o 1A

Tensión soportada de frecuencia de potencia del devanado secundario: 3kV, 1min

Calificación del factor de seguridad (FS) < 5

Estándar de aplicación: GB1208-2006; IEC 60044-1; NTC 2205

Clase de precisión: 0,5S o 0,5, 1;
