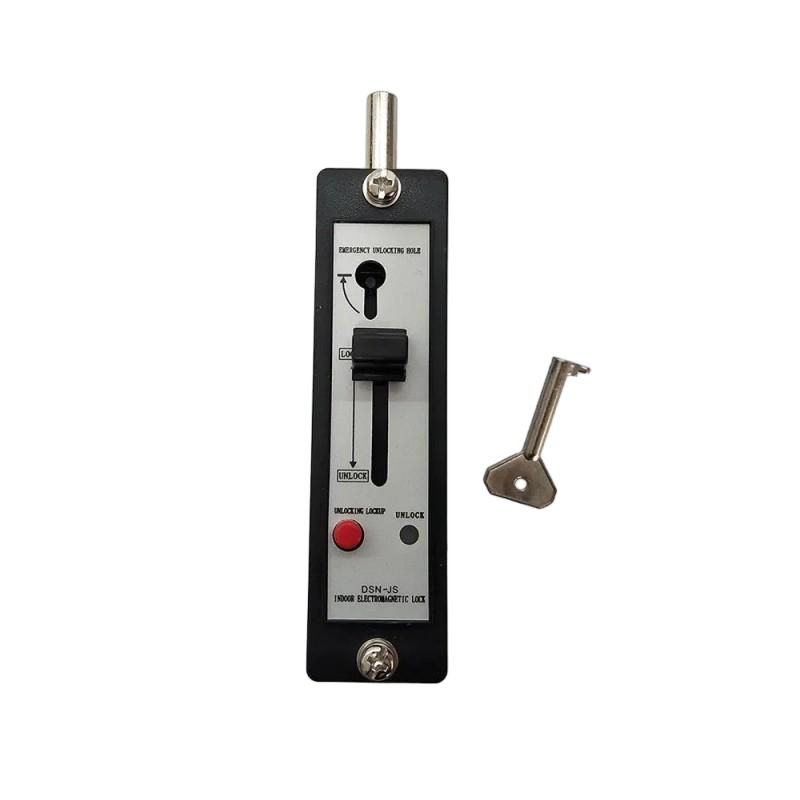

Interruptor de puesta a tierra Bloque electromagnético DSN-JZ DC24

Bloqueo electromagnético del interruptor de puesta a tierra

DSN-JZ DC24

1 、 Estructura

Las cerraduras electromagnéticas de la serie DSN (W) □ se dividen en tres categorías de acuerdo con sus funciones de uso: cerraduras de puerta electromagnéticas, cerraduras de interruptor de cuchillo electromagnético y bloqueos electromagnéticos del interruptor de conexión a tierra.

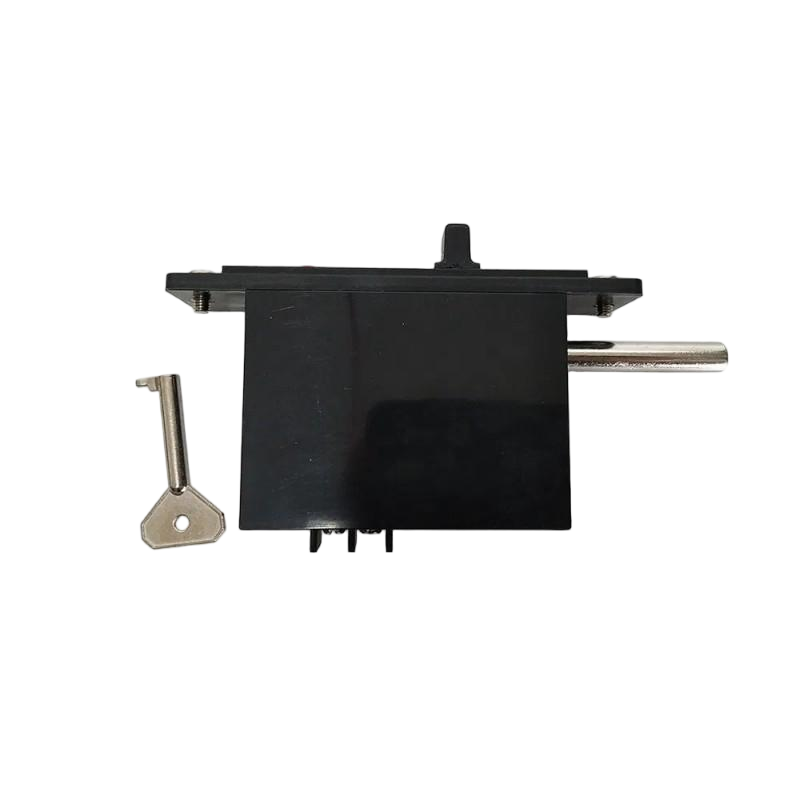

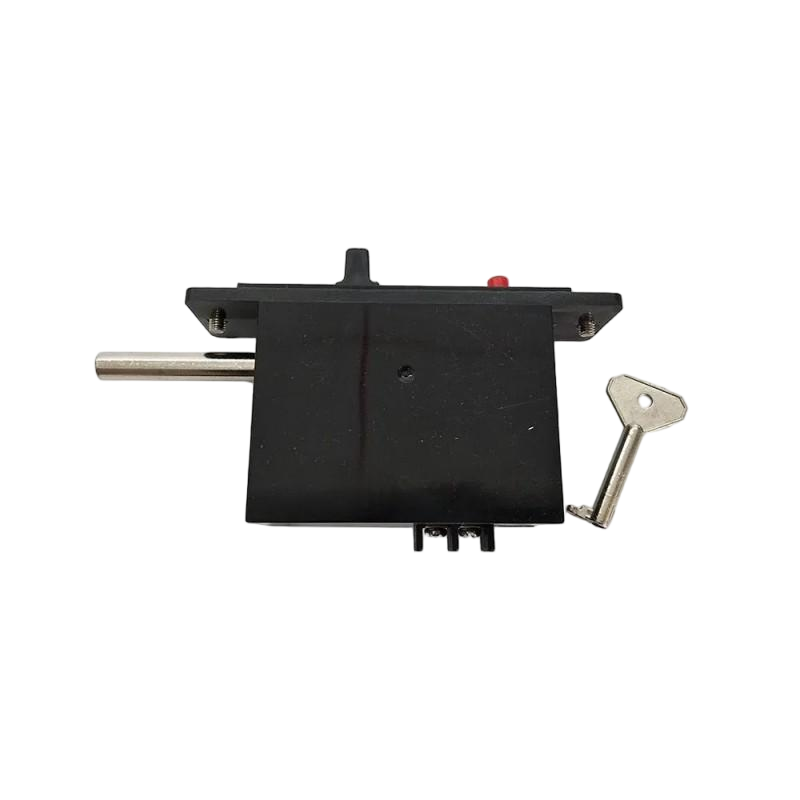

Todos los bloqueos electromagnéticos están compuestos de componentes mecánicos y eléctricos. La parte mecánica incluye el cuerpo del bloqueo, la placa de cubierta, el perno de bloqueo, la llave de desbloqueo, etc. La parte eléctrica incluye luces indicadoras, electroimán de bloqueo, interruptores de viaje, enchufes de cableado, etc.

Las cerraduras de las puertas electromagnéticas y las cerraduras de interruptor de cuchillo electromagnético se pueden programar para entrelazar con el bloqueo mecánico JSN (W) 1A producido por nuestra compañía.

El bloqueo se puede equipar con un interruptor auxiliar para reflejar la posición del perno de bloqueo.

Se pueden hacer bloqueos electromagnéticos de fase inversa para cumplir con los requisitos de bloqueo eléctrico y sin sobrecarga eléctrica (opuesto a los bloqueos electromagnéticos convencionales).

2 、 Condiciones de trabajo normales

1. Temperatura del aire circundante: límite superior: +40 ℃, límite inferior: -10 ℃ En áreas generales, -25 ℃ en áreas de gran altitud.

2. Altitud: el área de instalación tiene una altitud de no más de 1000 m

3. Humedad ambiental: la humedad relativa promedio diaria del aire no debe exceder el 95%; El promedio mensual no es mayor al 90%.

4. Condiciones ambientales: Sin contaminación obvia, sin inflamable, explosiva, corrosión química, spray de sal y sin lugares con vibraciones frecuentes severas

3 、 Método de instalación

Retire las tuercas M5, las lavadoras planas y las arandelas de resorte de ambos extremos de la cerradura;

Inserte la tuerca en el orificio de instalación desde el interior de la puerta del gabinete y ajústela;
