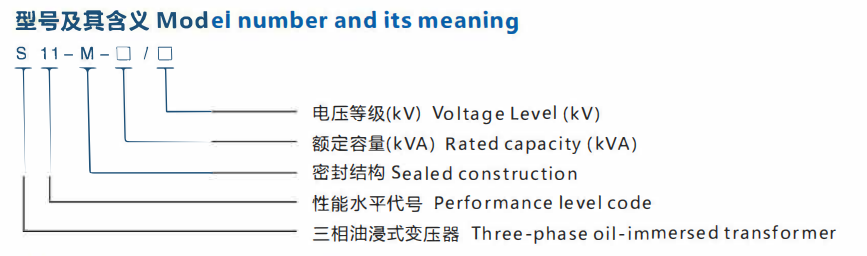

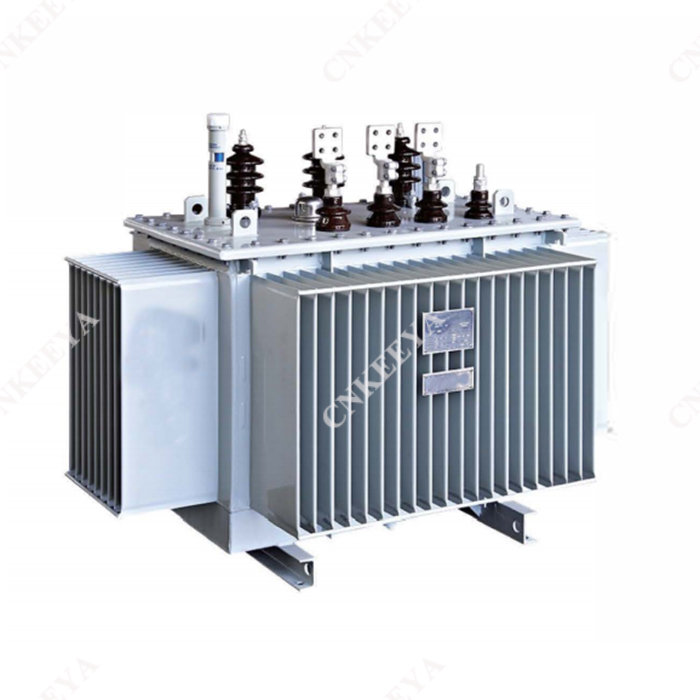

S11-M-30-2500/10 Transformador de distribución trifásico sin excitación sumergido en aceite y totalmente sellado

S11-M-30-2500/10 Regulación de voltaje trifásico sin excitación sumergido en aceite 1. El transformador de distribución completamente sellado es un transformador de doble voltaje, es decir, adecuado para voltaje de 10 KV, pero también adecuado para área de suministro de energía de voltaje de 20 KV, puede lograr el intercambio de voltaje de la red, no es necesario reemplazar el transformador, reducir el desperdicio, ahorrar inversión y reducir la cantidad y el tiempo de construcción.

♦ Tipo de dispositivo: tipo exterior

♦ Condiciones ambientales normales de uso: la altitud no supera los 1000 m.

♦ La temperatura ambiente es de hasta +40 °C y la mínima es de -25 °C.

♦ Condiciones ambientales especiales: altitud superior a 1 000 m

♦ La temperatura ambiente es de hasta +40°C y la más baja es de -45°C. (Instrucciones detalladas al momento de realizar el pedido)

♦ Sitio de instalación: sin gases corrosivos, sin ambiente de suciedad evidente

Estándares de ejecución

♦ Transformador de potencia GB1094.1 ~2-2013

♦ Transformador de potencia GB1094.3-2003

♦ Transformador de potencia GB/T1094.4-2005

♦ Transformador de potencia GB 1094.5-2008

♦ GB/T6451 -2008 parámetros y requisitos técnicos del transformador trifásico sumergido en aceite

♦ Norma internacional IEC76

♦ GB/T25289-2010 Parámetros y requisitos técnicos del transformador de potencia sumergido en aceite de 20 kV

Características de rendimiento

♦ En comparación con el transformador S9, las pérdidas sin carga de esta serie se reducen en aproximadamente un 30% en promedio.

♦ El devanado de bajo voltaje con capacidad en el rango de 630~2000kV A adopta una estructura cilíndrica o en espiral, una altura inferior mecánica fuerte, una distribución balanceada de amperios-vuelta y una buena capacidad anti-cortocircuito del producto.

♦ Al cuerpo se le agrega una estructura de posicionamiento, para que no se desplace durante el transporte, y todos los sujetadores se instalan con tuercas de sujeción para garantizar que los sujetadores no se aflojen durante la operación a largo plazo y cumplan con los requisitos de que el núcleo no cuelgue.

♦ El transformador adopta un tanque de aceite corrugado, cancela el tanque de almacenamiento de aceite, la cubierta y el borde de la caja están completamente soldados o atornillados, lo que prolonga la vida útil del aceite del transformador.

♦ Después de eliminar el aceite, eliminar el óxido y fosfatar, la superficie del producto se rocía con imprimación y pintura superior, que pueden cumplir con los requisitos especiales de la metalurgia, los sistemas petroquímicos y las áreas húmedas y sucias.

♦ Componentes seleccionados, utilizando un tanque de transformador completamente sellado, de acuerdo con los requisitos estándar para instalar regulación de liberación de presión, termómetro de señal, relé de gas, etc., para garantizar el funcionamiento seguro del transformador.

♦ La serie de productos de apariencia hermosa, tamaño pequeño, puede reducir el área del punto de instalación, es un producto ideal de calidad sin mantenimiento.

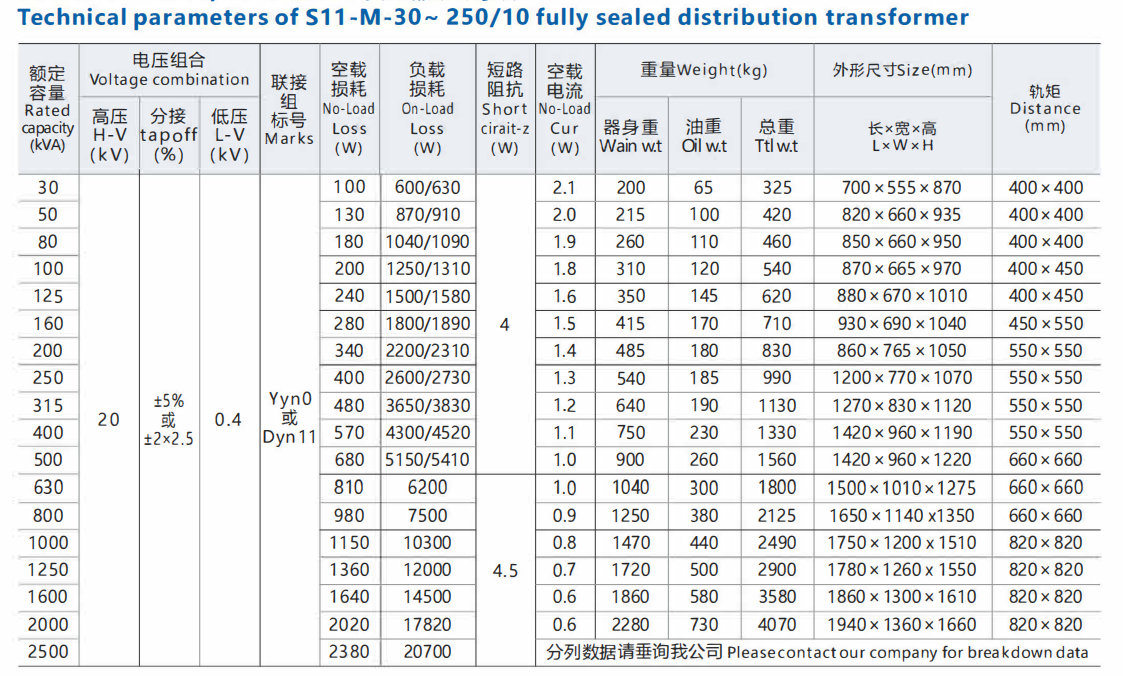

Nota: 1, el valor de pérdida de carga debajo de la línea diagonal en la tabla se aplica a los productos del grupo de conexión Dyn11.

2. El peso y las dimensiones de la tabla son solo de referencia y están sujetos a cambios sin previo aviso.

3. Para obtener parámetros técnicos, dimensiones y datos de peso del transformador de mayor capacidad, comuníquese con nuestra empresa.
