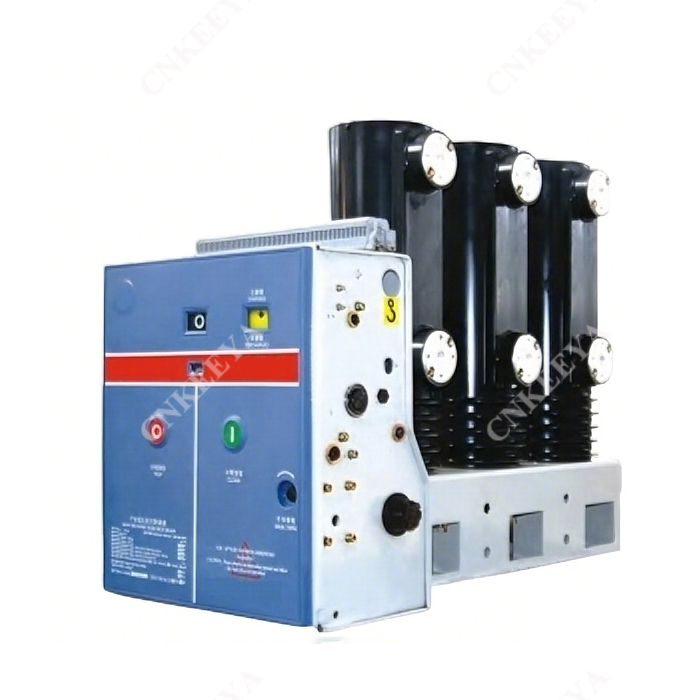

Disyuntor de vacío interior VS1/R-12 con mecanismo de operación lateral

CNKEEYA, disyuntor de vacío para interiores VS1/R-12 con mecanismo de operación lateral, un fabricante acreditado con sede en China, se especializa en la producción de disyuntores de vacío para interiores de alta calidad. Con una dedicación a la excelencia, CNKEEYA se ha establecido como un proveedor confiable en la industria de equipos eléctricos. Nuestros productos son conocidos por su calidad y confiabilidad excepcionales.

Enviar Consulta

Descripción del Producto

Descripción General

Disyuntor de vacío para interiores VS1/R-12 con mecanismo de operación lateral con mecanismo de operación lateral utilizado para almacenar energía. El mecanismo operativo se puede operar de dos maneras: mediante operación manual y electromotriz. Las características cumplen con el disyuntor de CA de alto voltaje GB 1984-2003, el disyuntor de CA de alto voltaje para interiores JB 3855-1996 3.6-4.5KV y el disyuntor de CA de alto voltaje estándar IEC 62271-100:2001.

Aplicar condiciones ambientales

Temperatura ambiente: -15 ℃ ~ +40 ℃.

2. Humedad ambiental: la humedad promedio de un día no debe ser superior al 95%; la humedad promedio de un mes no debe ser superior al 90%.

3.Presión de vapor saturado: la presión promedio de un día no debe ser superior a 2,2 kPa; la presión media de un mes no debe superar los 1,8 kPa.

4.La altura sobre el nivel del mar: 1000 m.

5.Intensidad del terremoto: no exceder los 8 grados.

6. Debe instalarse en lugares libres de fuego, explosiones, suciedad grave, erosión química y vibraciones violentas.

Especificaciones técnicas principales

SN	Nombre	Unidad	Datos
1	Tensión nominal	kV	12
2	Tensión soportada a frecuencia industrial nominal	kV	42
3	Tensión nominal soportada al impulso del rayo	kV	75
4	Frecuencia nominal	Hz	50
5	Corriente nominal	A	630	1250	1600
6	Corriente nominal de corte en cortocircuito	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Corriente nominal máxima soportada	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Resistencia del circuito conductor de cada fase.	µΩ	≤40	≤35
9	Espacio entre contactos abiertos	milímetros	11±1
10	Sobre viajes	milímetros	3±0,5
11	Duración del rebote de contactos en la operación de cierre	EM	≤2
12	Por simultaneidad del funcionamiento de CO de tres polos		≤2
13	Horario de apertura		≤50
14	hora de cierre		≤100
15	Velocidad media de apertura	EM	0,9 ~ 1,3
16	Velocidad media de cierre	EM	0,4~0,8
17	Componente CC		50% (máx.)
18	Resistencia mecánica	Ciclo	10000

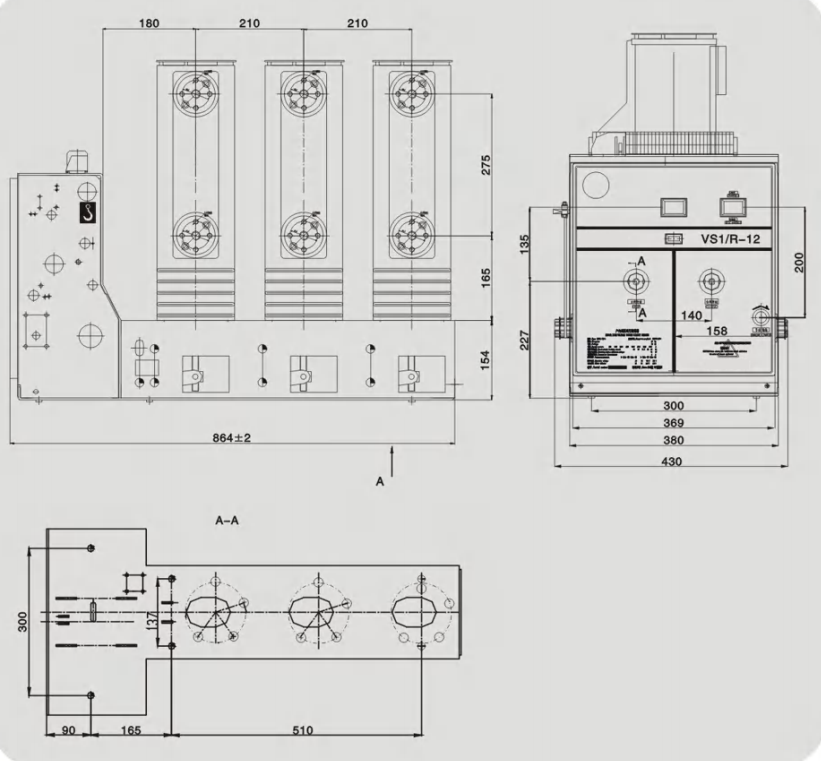

Dibujo general del esquema

Se requiere la siguiente información para realizar el pedido.

VCB Tipo completo, especificación técnica principal, distancia entre fase y cantidad.

Tipo y especificación de tensión de servicio.

Nombre y cantidad de repuestos.

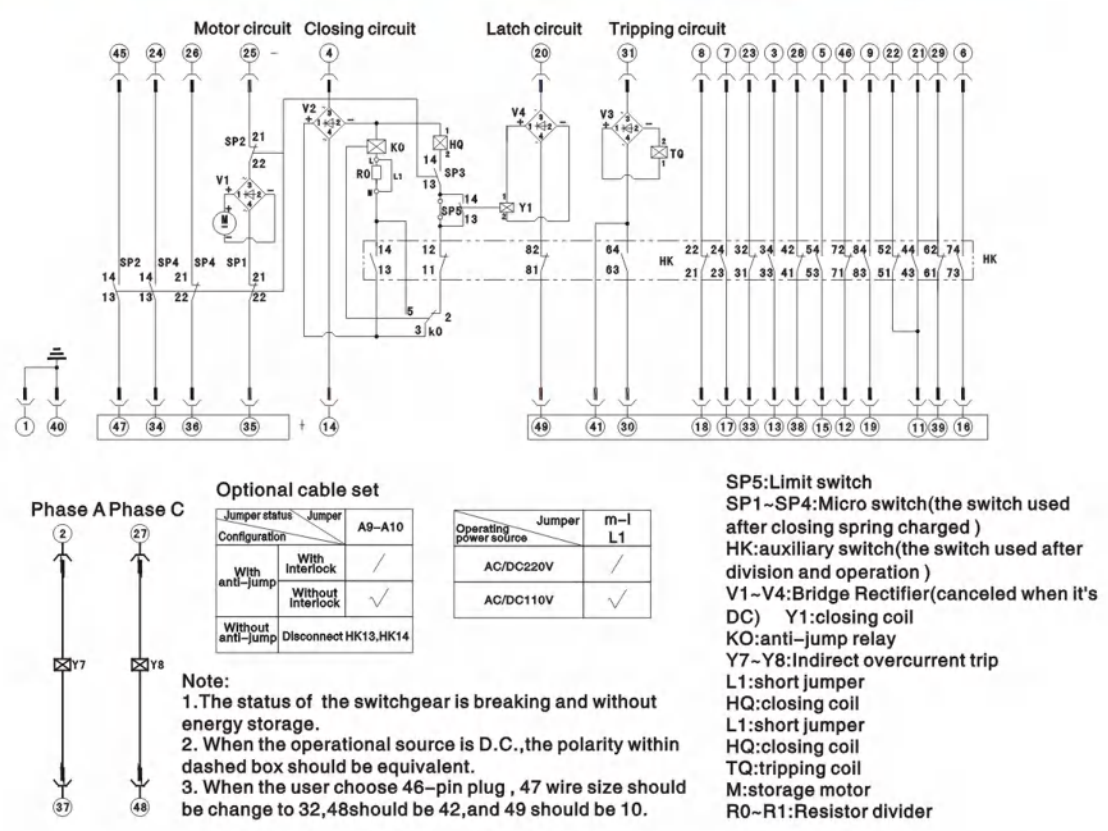

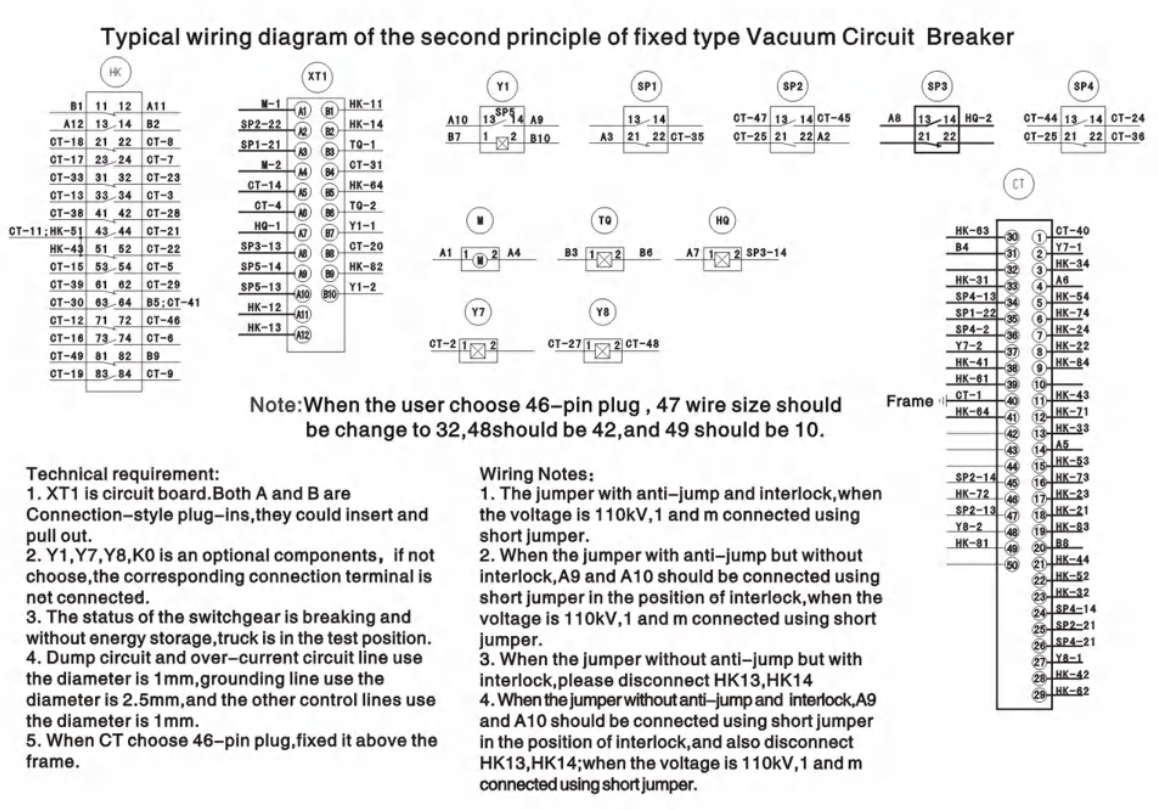

Dibujo generalDiagrama de cableado típico del segundo principio
