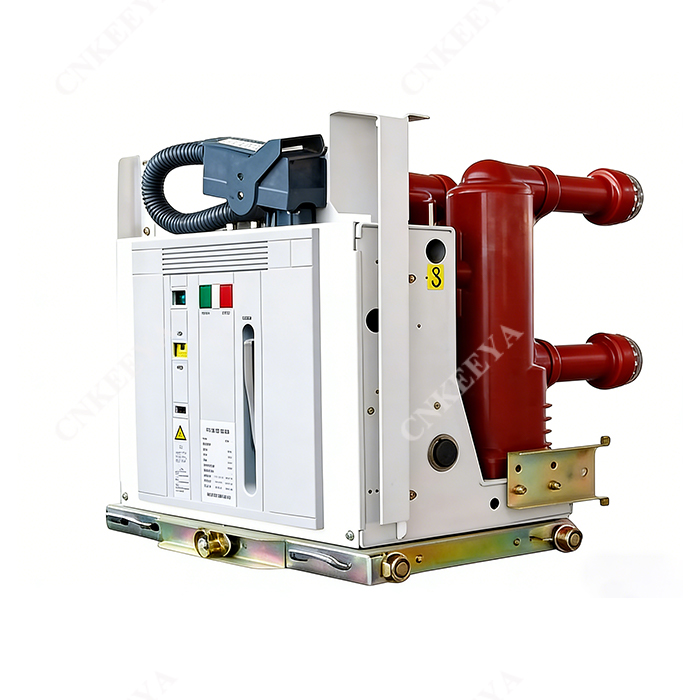

Disyuntor de vacío interior VIB-12 con mecanismo de operación lateral

Descripción General

Uso principal, aplicando condiciones ambientales.

El disyuntor de vacío para interiores VIB-12 con mecanismo de operación lateral (en lo sucesivo denominado disyuntor de vacío) se utiliza para componentes de equipos de interruptor interior con voltaje nominal de 12 kV y CA de 50 Hz. Los productos cumplen con el estándar GB 1984-2003 Disyuntor de vacío de CA HV, JB3855-1996 Disyuntor de vacío de alto voltaje de CA para interiores de 3,6 ~ 40,5 kV, DLT 403-2000 Solicite la condición técnica del disyuntor de vacío de 12KV ~ 40,5 kV y del disyuntor de vacío IEC62271-100:2001 HV AC, etc. El disyuntor utilizado como unidad de protección y control del diseño de energía en redes eléctricas y empresas industriales y mineras, se puede utilizar para situaciones de conmutación de varios tipos de carga y operación frecuente y corte repetido de corriente de cortocircuito.

Este tipo de VCB utiliza un nuevo tipo de mecanismo operativo de VCB. Incorpore el interruptor de vacío y los componentes del circuito principal como una integración mediante la adopción de un poste integrado de marca internacional para la parte primaria, a fin de proteger el interruptor de vacío contra choques, polvo y humedad. Tiene buena adaptabilidad ambiental, por lo que reduce en gran medida los costos de operación y mantenimiento y logra un mantenimiento libre de la parte primaria y poco mantenimiento del mecanismo operativo. El diseño integrado del mecanismo operativo y el cuerpo VCB ha pasado la prueba de tipo. Tiene resistencia eléctrica de nivel E2 y resistencia mecánica de nivel M2, se usa como unidad fija y también con unidad extraíble combinando equipos especializados. Mecanismo de inserción. El VCB de tipo fijo puede agregar el enclavamiento correspondiente para combinar el tablero de distribución de tipo fijo de tipo XGN2, GG1A y GGX.

Aplicar condiciones ambientales

1.Temperatura ambiente: máx. Temperatura: +40 ℃, y la temperatura promedio dentro de 24 horas no debe exceder los 35 ℃ Temperatura mínima: -20 ℃

2. Humedad relativa: humedad relativa promedio diaria; ≤95%

La humedad relativa promedio mensual: ≤90%

La presión de vapor promedio diaria: ≤2.2kPa

La presión de vapor promedio mensual: ≤1.8kPa

3.La altura sobre el nivel del mar:≤2000m

4. Intensidad del terremoto: no exceder los 8 grados.

5. Debe instalarse en un lugar libre de polvo, fuego, erosión química, explosiones, vapores y niebla salina.

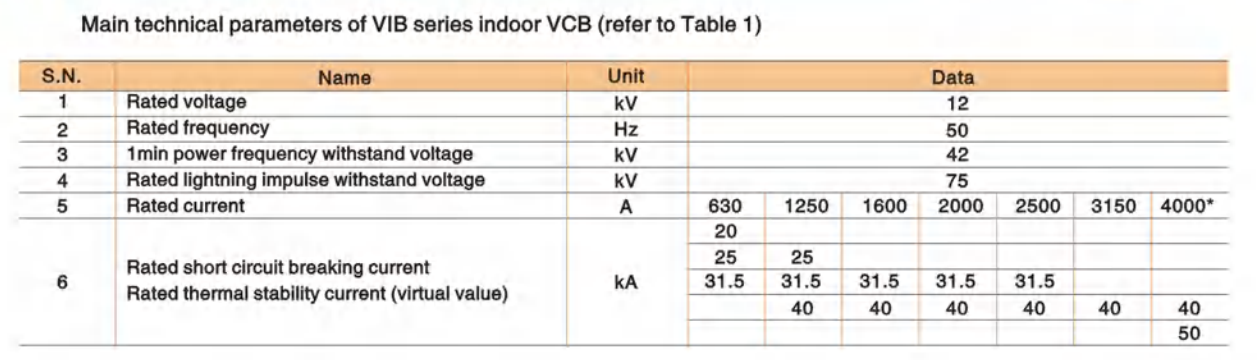

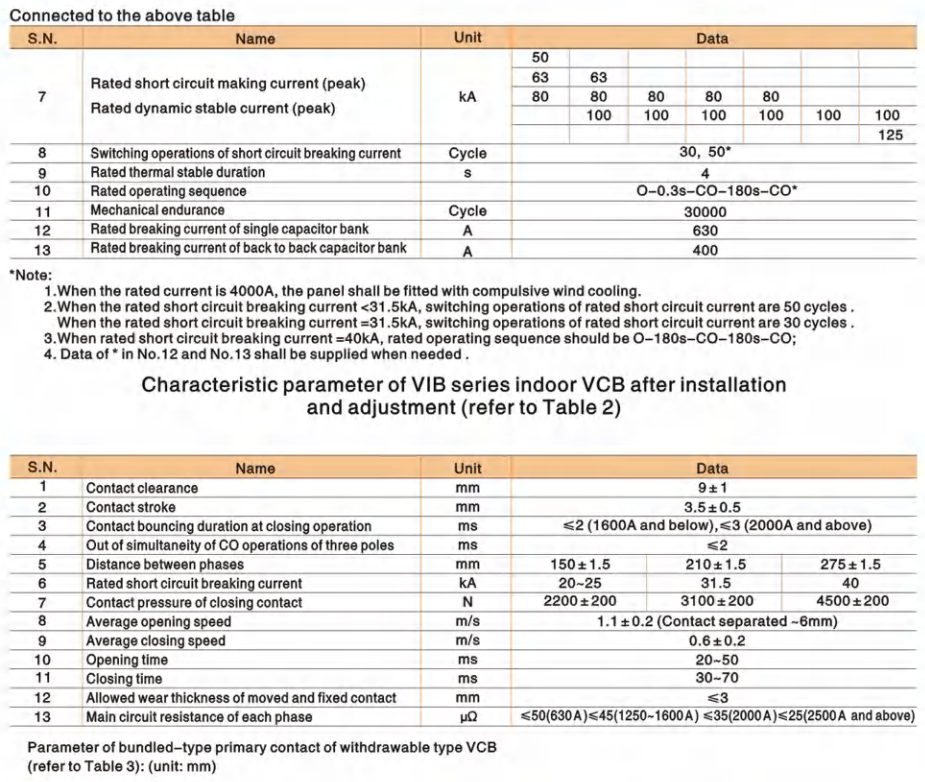

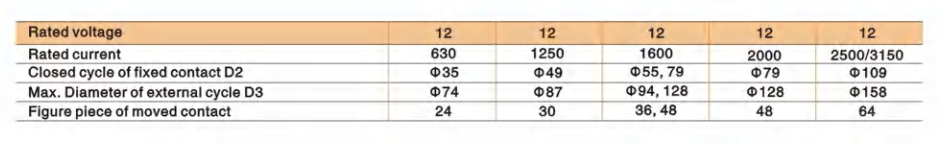

Parámetro técnico

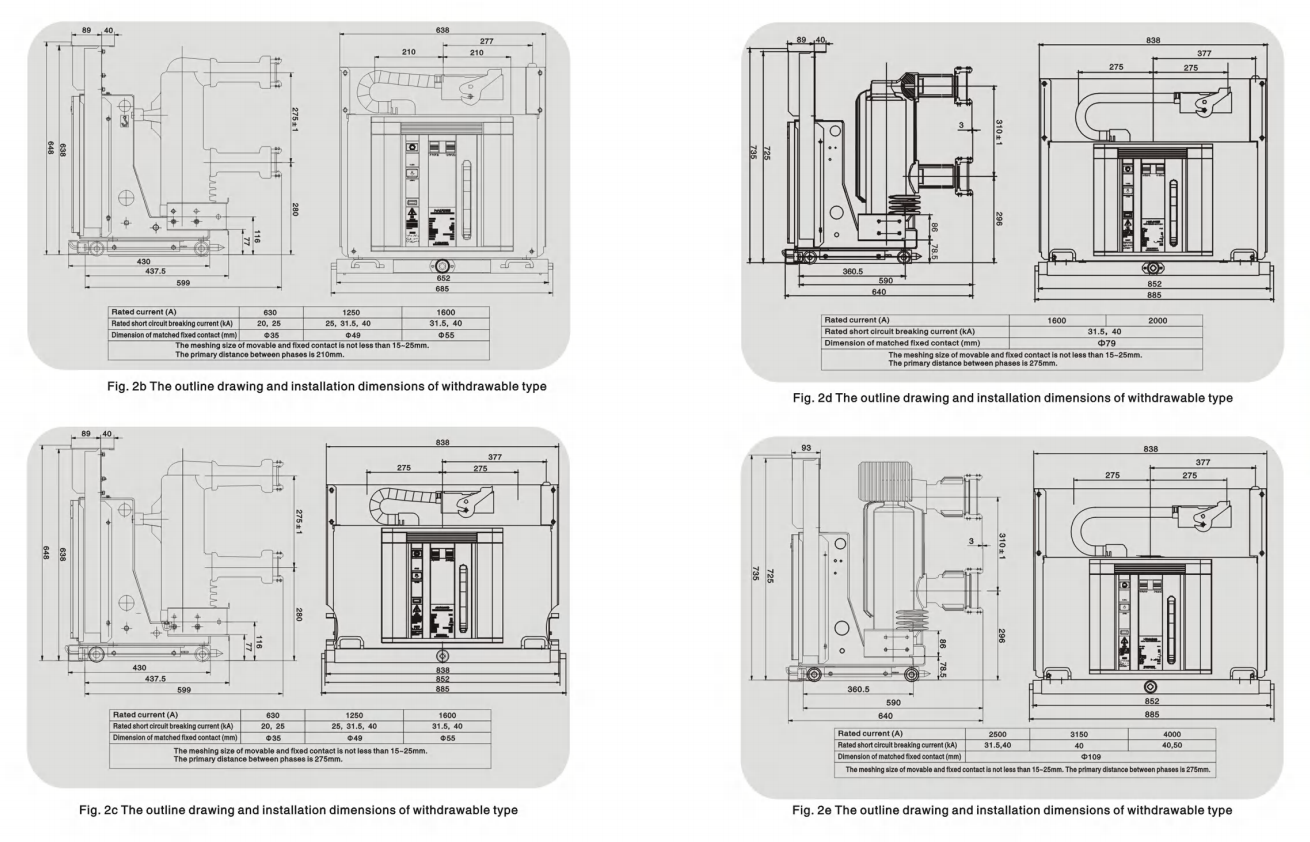

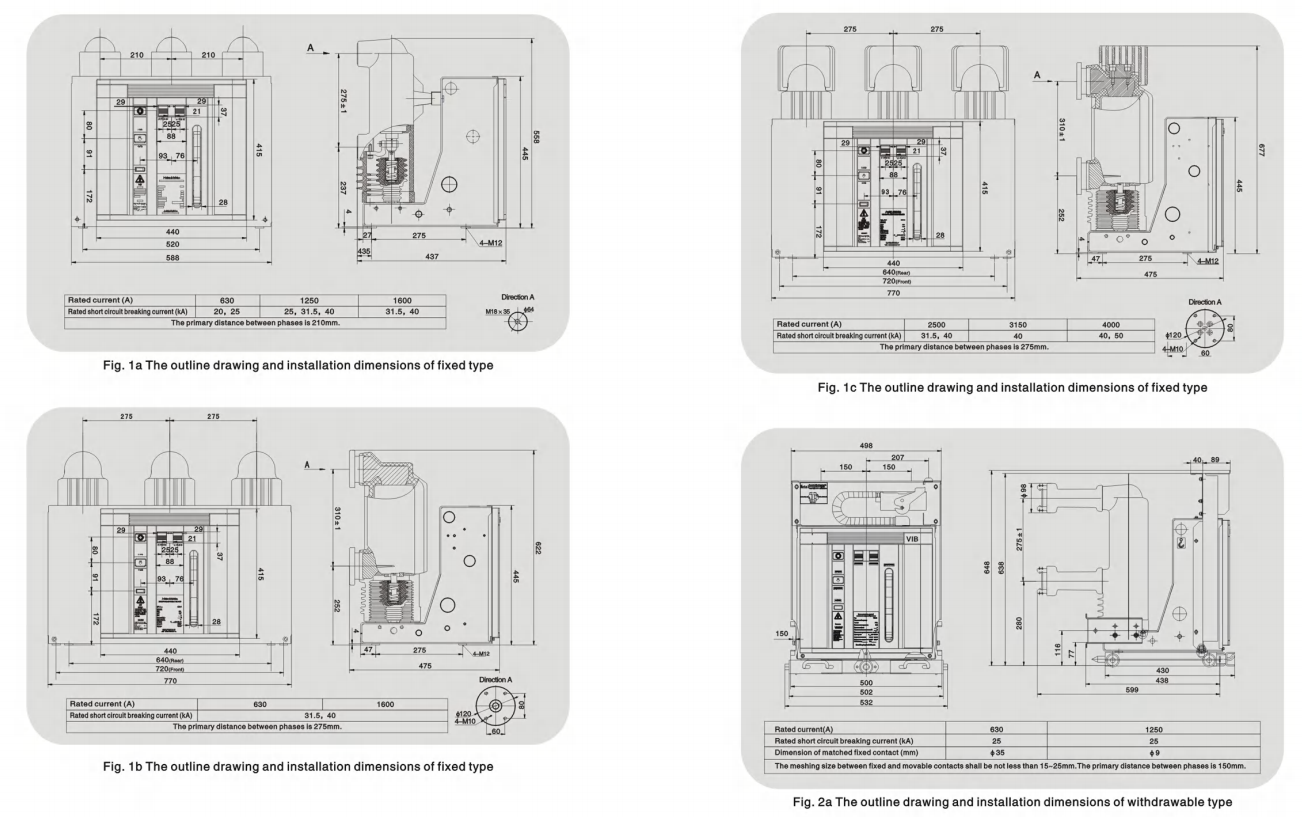

Dibujo de contorno y dimensión de instalación.

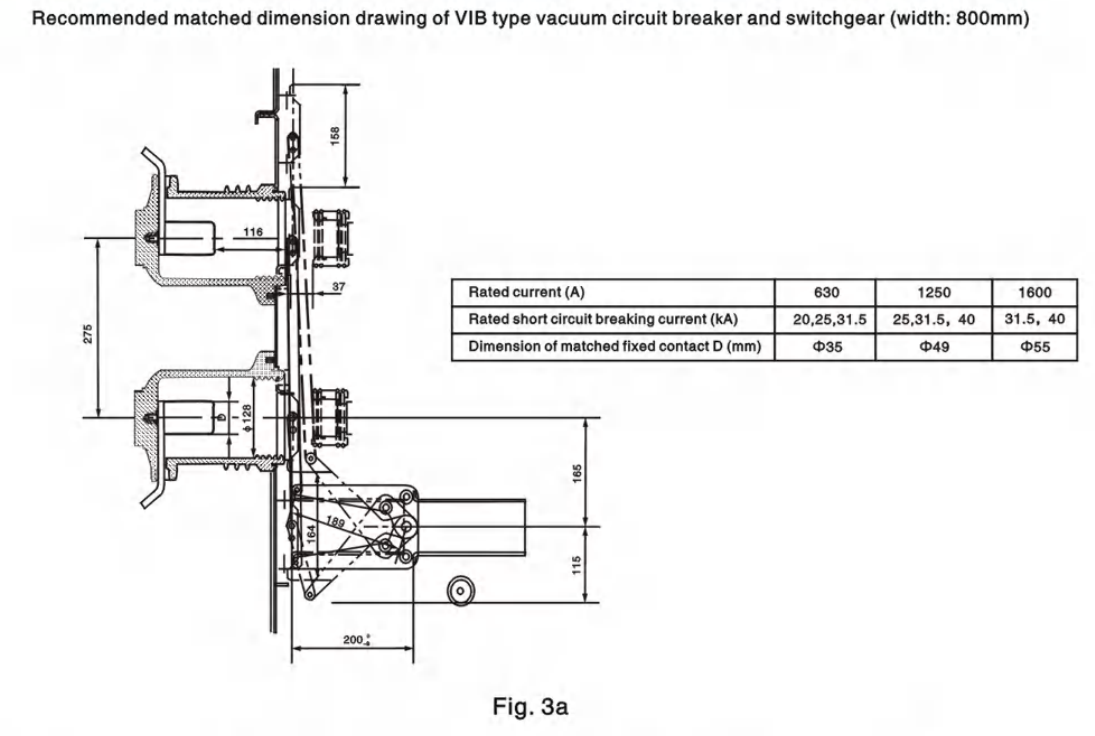

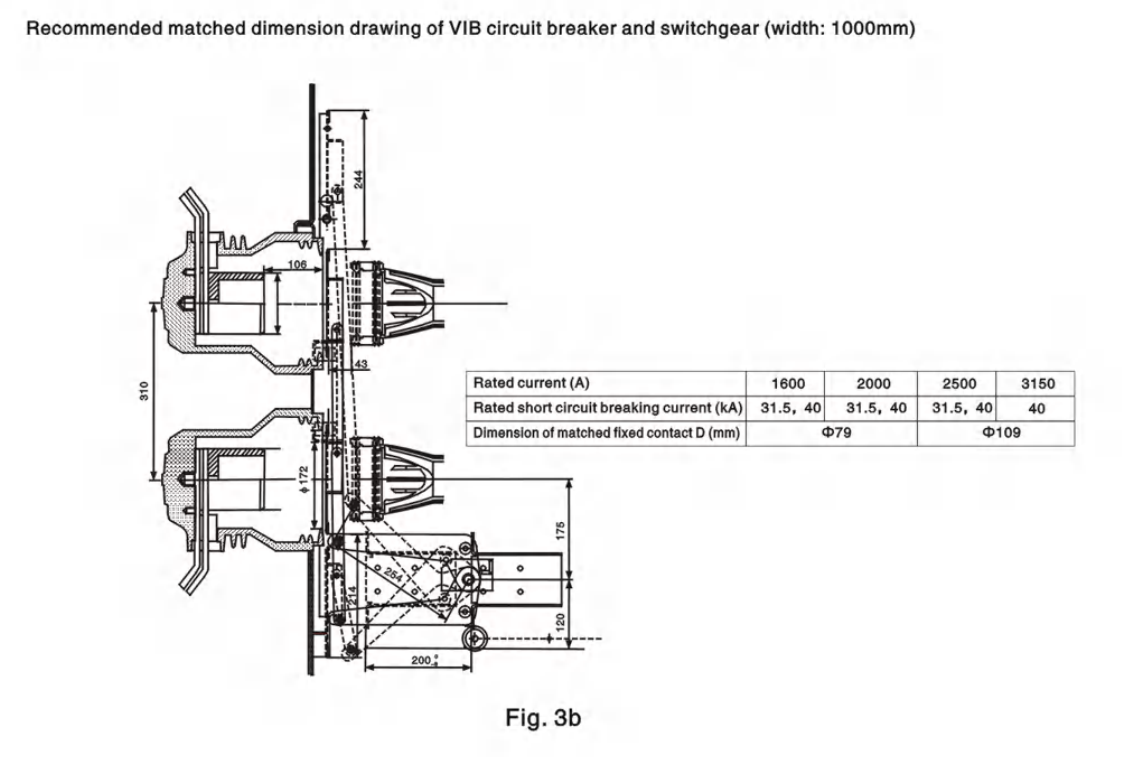

Dimensión combinada recomendada de VCB y aparamenta
