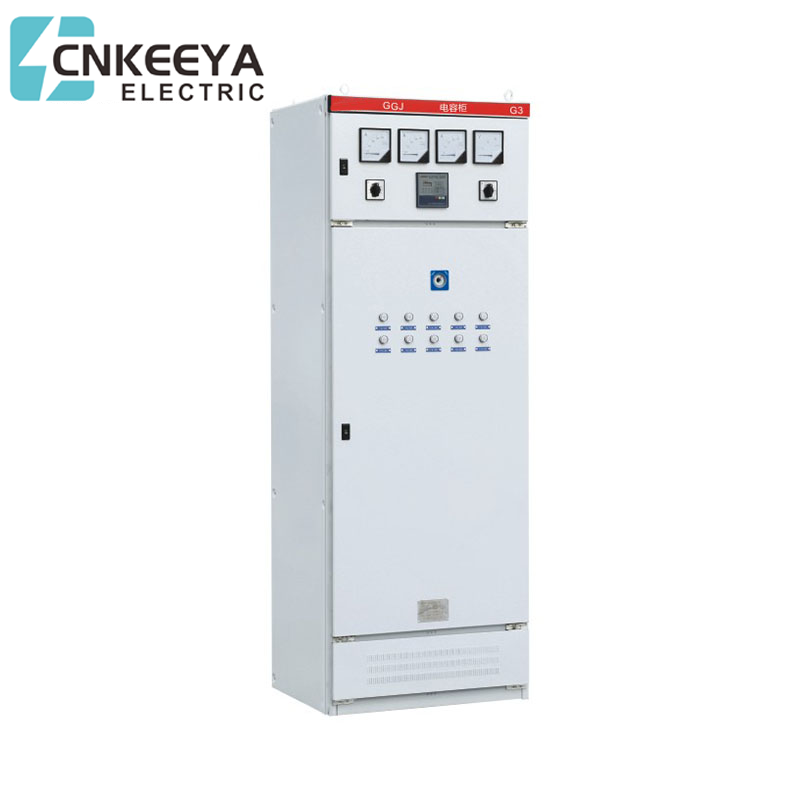

Gabinete de compensación de potencia reactiva de bajo voltaje GGJ
  • Gabinete de compensación de potencia reactiva de bajo voltaje GGJGabinete de compensación de potencia reactiva de bajo voltaje GGJ

Gabinete de compensación de potencia reactiva de bajo voltaje GGJ

Como proveedor líder con sede en China, Keeya se enorgullece de ofrecer soluciones de alta calidad, como lo ejemplifica su gabinete de compensación de potencia reactiva de bajo voltaje GGJ. Diseñados teniendo en cuenta la precisión y la confiabilidad, estos gabinetes muestran el compromiso de Keeya con la excelencia en la administración de energía eléctrica.

Modelo: GGJ

Enviar Consulta

Descripción del Producto

Como fábrica confiable en la industria, el gabinete de compensación de potencia reactiva de bajo voltaje GGJ de Keeya brinda soluciones eficientes y precisas para mejorar el factor de potencia y optimizar la eficiencia energética en diversas aplicaciones. La serie GGJ es un testimonio de la tecnología avanzada y la artesanía superior que caracterizan a Keeya. productos.

El gabinete de compensación de potencia reactiva de bajo voltaje GGJ está especialmente diseñado para la situación real de la red eléctrica. Adopta tecnología de control inteligente, resolviendo eficazmente el problema de la conmutación automática de la compensación de potencia reactiva mediante condensadores paralelos en condiciones armónicas. Por otro lado, puede filtrar armónicos según los requisitos reales del usuario, limpiar el entorno de la red eléctrica, reducir las pérdidas y eliminar los riesgos de armónicos; Y proporcione potencia reactiva del condensador al sistema para mejorar el factor de potencia. Se puede utilizar en sistemas de distribución de energía en industrias como la eléctrica, metalúrgica, petroquímica, industrial y minera, construcción, maquinaria, etc.


Condiciones ambientales

● Altitud: 2000 m;

●Temperatura ambiente: -25~+40℃;

● Humedad relativa: no más del 90% (20 ℃);

●El sitio de instalación deberá estar libre de materiales inflables y explosivos, gases corrosivos y polvo conductor;

●No habrá vibraciones violentas ni turbulencias, y el gradiente de instalación no deberá ser superior a 5 grados.


Introducción a la estructura

● Dispositivo de compensación de conmutación de cruce por cero de voltaje, que no puede realizar ninguna corriente de entrada ni impacto, y puede cambiar los condensadores;

● frecuente y rápidamente;

●Se adopta un dispositivo de conmutación automática/manual de condensador, que puede operarse con frecuencia para mejorar la precisión de la compensación;

● La parte superior del gabinete está equipada con un ventilador de enfriamiento, que está controlado por un interruptor de control de temperatura para ajustar la temperatura en el gabinete en el momento adecuado;

● Funciones de protección completas: cortocircuito, sobrecarga, sobretensión, subtensión, protección contra pérdida de fase, fácil configuración.


Parámetro técnico

● Tensión nominal: 400V,660V,1000V;

● Frecuencia nominal: 50 Hz;

● Capacidad nominal: 30-1000var;

● Rango de tensión de funcionamiento: 0,8-1,1 Un;

● Modo de cableado del condensador: Y o△; Error de medición: voltaje: ±0,5%, corriente ±1%, potencia reactiva: ±1%;

● Modo de conmutación: conmutación automática según tensión armónica o factor de potencia;

● Retardo de conmutación: 0-999 s ajustable


Local Cálculo de compensación del motor y determinación de la capacitancia requerida.


Antes de la compensación

Número de kilovares de condensadores necesarios por kilovatio de carga para obtener el COSφ2 requerido

bronceado pl

COSP1

cosφ2 = 0,7

cosφ2 = 0,75

Cosφ2 = 0,8

Cosφ2 = 0,82

cOsφ2 = 0,85

cosφ2 = 0,87

cosφ2 = 0,9

Cosφ2 = 0,92

Cosφ2 = 0,95

cosφ2 = 0,97

cosφ2 = 1,00

4.9

0.2

3.88

4.02

4.15

4.2

4.28

4.33

4.41

4.47

4.57

4.65

4.9

3.87

0.25

2.85

2.99

3.12

3.17

3.25

3.31

3.39

3.45

3.54

3.62

3.87

3.18

0.3

2.16

2.3

2.43

2.48

2.56

2.61

2.7

2.75

2.85

2.93

3.18

2.68

0.35

1.66

1.79

1.93

1.98

2.06

2.11

2.19

2.25

2.35

2.43

2.68

2.29

0.4

1.27

1.41

1.54

1.59

1.67

1.72

1.81

1.87

1.96

2.04

2.29

2.16

0.42

1.14

1.28

1.41

1.46

1.54

1.59

1.68

1.74

1.83

1.91

2.16

2.04

0.44

1.02

1.16

1.29

134

1.42

1.47

1.56

1.62

1.71

1.79

2.04

1.93

0.46

0.91

1.05

1.18

1.23

1.31

1.36

1.45

1.5

1.6

1.68

1.93

1.83

0.48

0.81

0.95

1.08

1.13

1.21

1.26

1.34

1.4

1.5

1.58

1.83

1.73

0.5

0.71

0.85

0.98

1.03

1.11

1.17

1.25

1.31

1.4

1.48

1.73

1.64

0.52

0.62

0.76

0.89

0.94

1.02

1.08

1.16

1.22

1.31

1.39

1.64

1.56

0.54

0.54

0.68

0.81

0.86

0.94

0.99

1.07

1.13

1.23

1.31

1.56

1.48

0.56

0.46

0.6

0.73

0.78

0.86

0.91

1

1.05

1.15

1.23

1.48

1.4

0.58

0.38

0.52

0.65

0.71

0.78

0.84

0.92

0.98

1.08

1.15

1.4

1.33

0.6

0.31

0.45

0.58

0.64

0.71

0.77

0.85

0.91

1

1.08

1.33

1.27

0.62

0.25

0.38

0.52

0.57

0.65

0.7

0.78

0.84

0.94

1.01

1.27

1.2

0.64

0.18

0.32

0.45

0.5

0.58

0.63

0.72

0.77

0.87

0.95

1.2

1.14

0.66

0.12

0.26

0.39

0.44

0.85

0.57

0.65

0.71

0.81

0.89

1.14

1.08

0.68

0.06

0.2

0.33

0.38

0.46

0.51

0.59

0.65

0.75

0.83

1.08

1.02

0.7


0.14

0.27

0.32

0.4

0.45

0.54

0.59

0.69

0.77

1.02

0.96

0.72


0.08

0.21

0.27

0.34

0.4

0.48

0.54

0.63

0.71

0.96

0.91

0.74


0.03

0.16

0.21

0.29

0.34

0.42

0.48

0.58

0.66

0.91

0.86

0.76



0.11

0.16

0.24

0.29

0.37

0.43

0.53

0.6

0.86

0.8

0.78



0.05

0.1

0.18

0.24

0.32

0.38

0.47

0.55

0.8

0.75

0.8




0.05

0.13

0.18

0.27

0.32

0.42

0.5

0.75

0.7

0.82





0.08

0.13

0.21

0.27

0.37

0.45

0.7

0.65

0.84





0.03

0.08

0.16

0.22

0.32

0.4

0.65

0.59

0.86






0.03

0.11

0.17

0.26

0.34

0.59

0.84

0.88







0.06

0.11

0.21

0.29

0.54

0.48

0.9








0.06

0.16

0.23

0.48

0.48

0.92









0.1

0.18

0.43

0.36

0.94









0.03

0.11

0.36

0.29

0.96










0.01

0.29

0.2

0.98











0.2


Tabla de configuración común

Solución Ⅰ: opciones de co-compensación

contactor de capacitancia Interruptor compuesto de conmutación de capacitancia Condensador de derivación autorreparable
CJ19-25 XXFK-△-16KVA BSMJ0.4-1-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-2-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-3-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-5-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-6-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-7.5-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-8-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-10-3
CJ19-25 XXFK-△-16KVA BSMJ0.4-12-3
CJ19-32 XXFK-△-16KVA BSMJ0.4-14-3
CJ19-32 XXFK-△-16KVA BSMJ0.4-15-3
CJ19-32 XXFK-△-16KVA BSMJ0.4-16-3
CJ19-43 XXFK-△-20KVA BSMJ0.4-18-3
CJ19-43 XXFK-△-20KVA BSMJ0.4-20-3
CJ19-63 XXFK-△-30KVA BSMJ0.4-25-3
CJ19-63 XXFK-△-30KVA BSMJ0.4-30-3
CJ19-95
BSMJ0.4-40-3
CJ19-95
BSMJ0.4-50-3


Solución 2: opciones de co-compensación

contactor de capacitancia Interruptor compuesto de conmutación de capacitancia Condensador de derivación autorreparable
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-1-3Y
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-2-3Y
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-3-3Y
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-4-3Y
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-5-3Y
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-6-3Y
CJ19-25 XXFK-Y-7.5KVAX3 BSMJ0.25-7-3Y
CJ19-25 XXFK-Y-10KVAX3 BSMJ0.25-8-3Y
CJ19-25 XXFK-Y-10KVAX3 BSMJ0.25-10-3Y
CJ19-25 XXFK-Y-12KVAX3 BSMJ0.25-12-3Y


Solución de referencia
