Keeya, una fabricante de buena reputación con sede en China, se especializa en la producción de interruptores de circuitos de vacío de alta calidad. Con una dedicación a la excelencia, Keeya se ha establecido como un proveedor de confianza en la industria de equipos eléctricos. Nuestros productos son conocidos por su calidad y confiabilidad excepcionales.
Los interruptores de circuito de vacío interior de Keeya están diseñados y fabricados para cumplir con los rigurosos estándares de la industria, asegurando un rendimiento y seguridad óptimas. Colaboramos con proveedores acreditados para obtener componentes de primer nivel, garantizando aún más la calidad de sus productos.

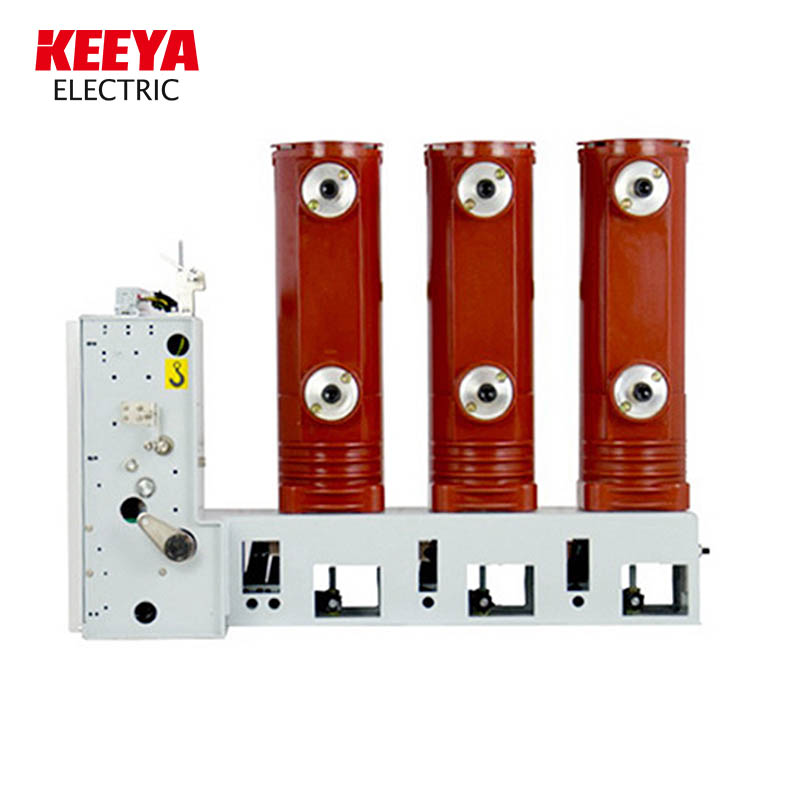

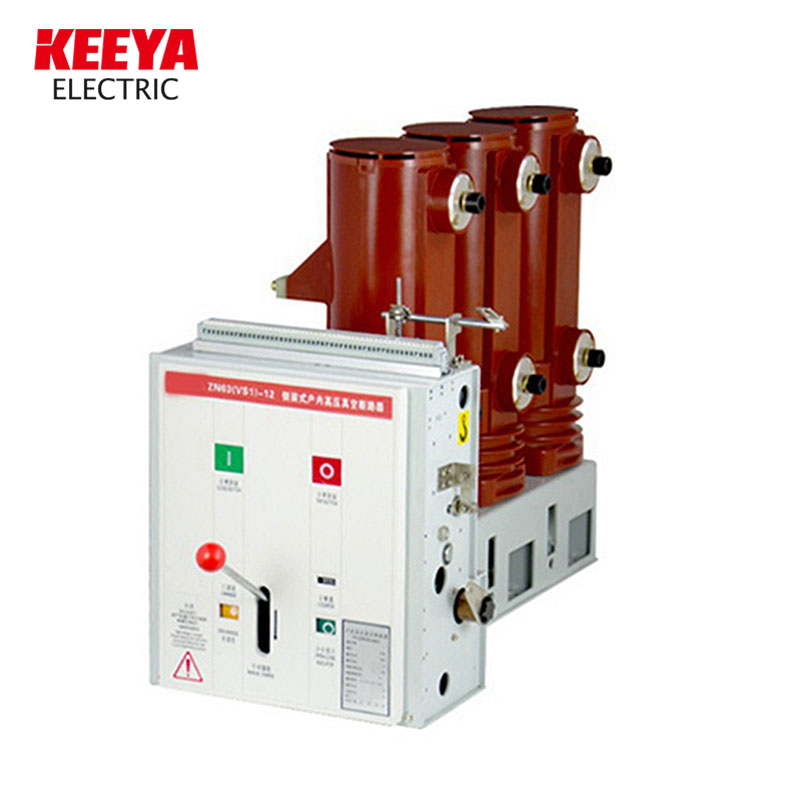

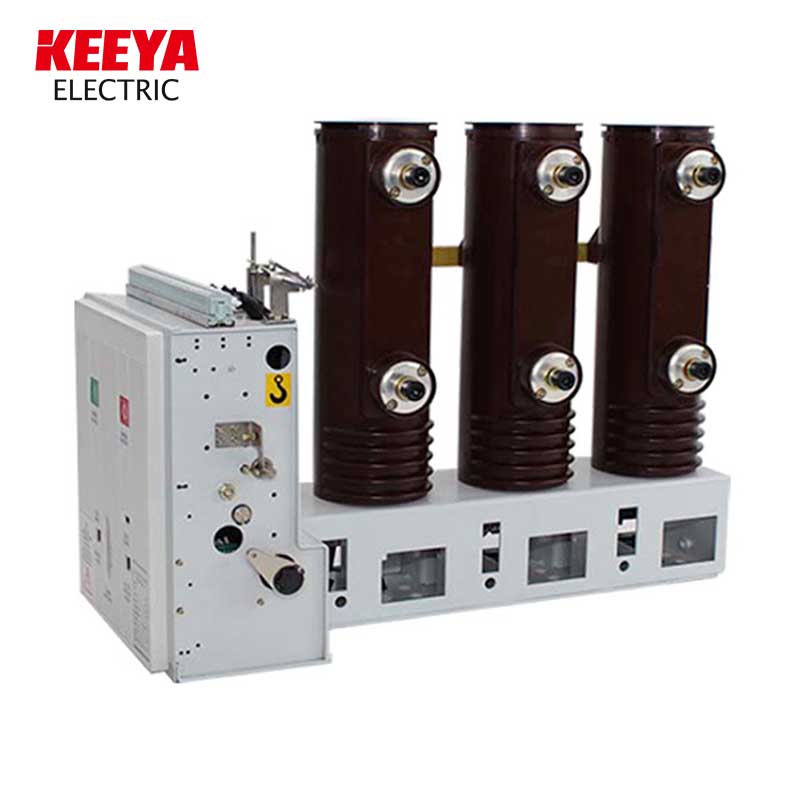

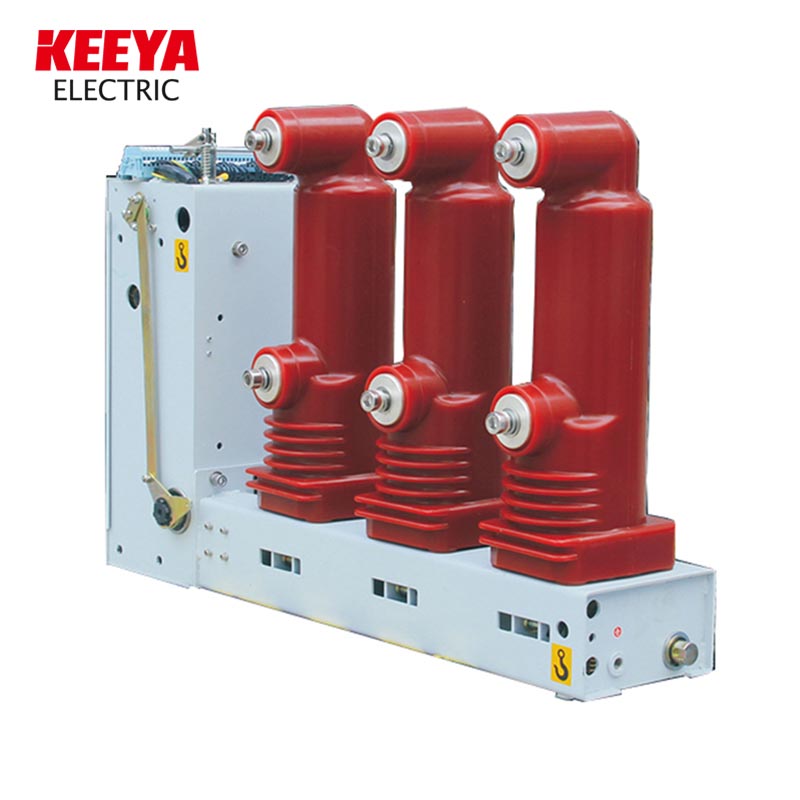

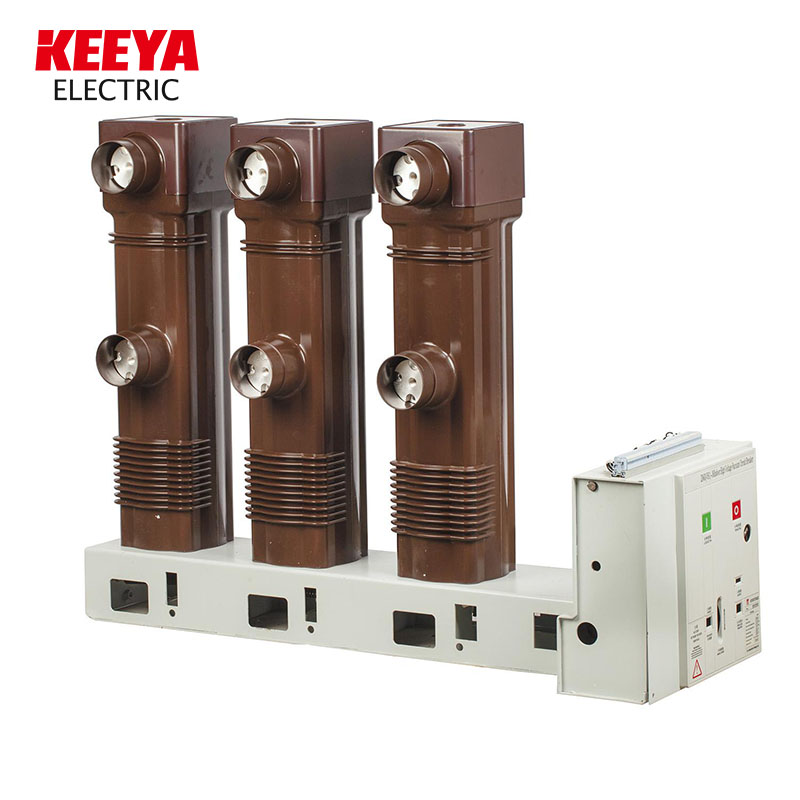

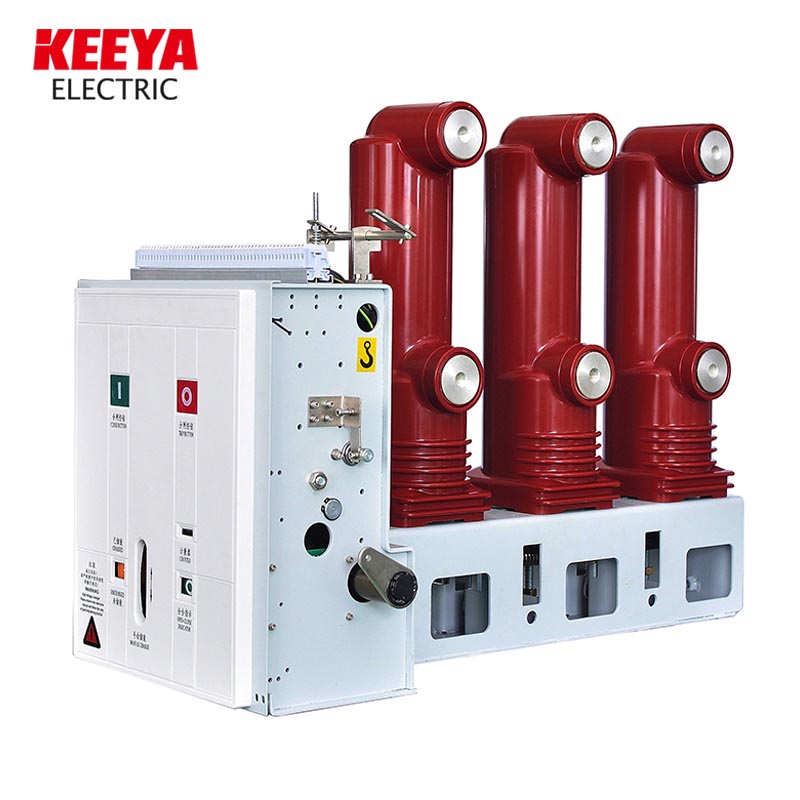

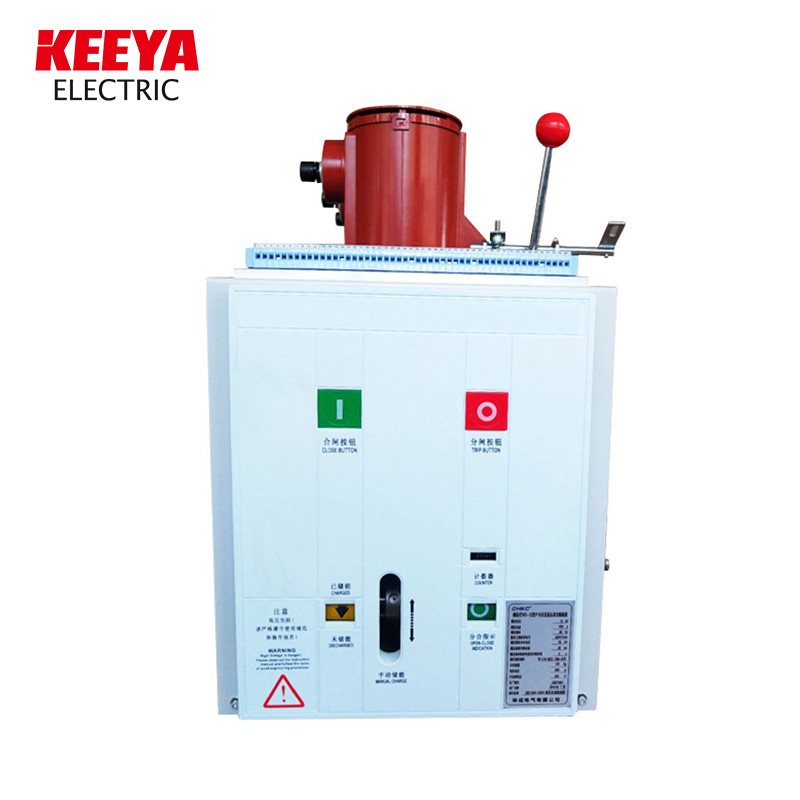

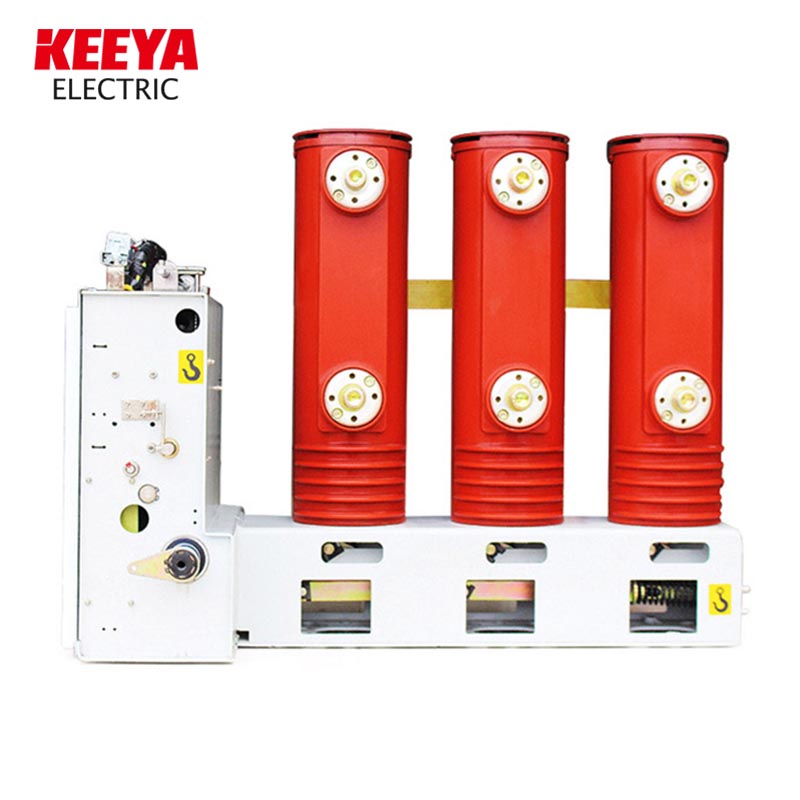

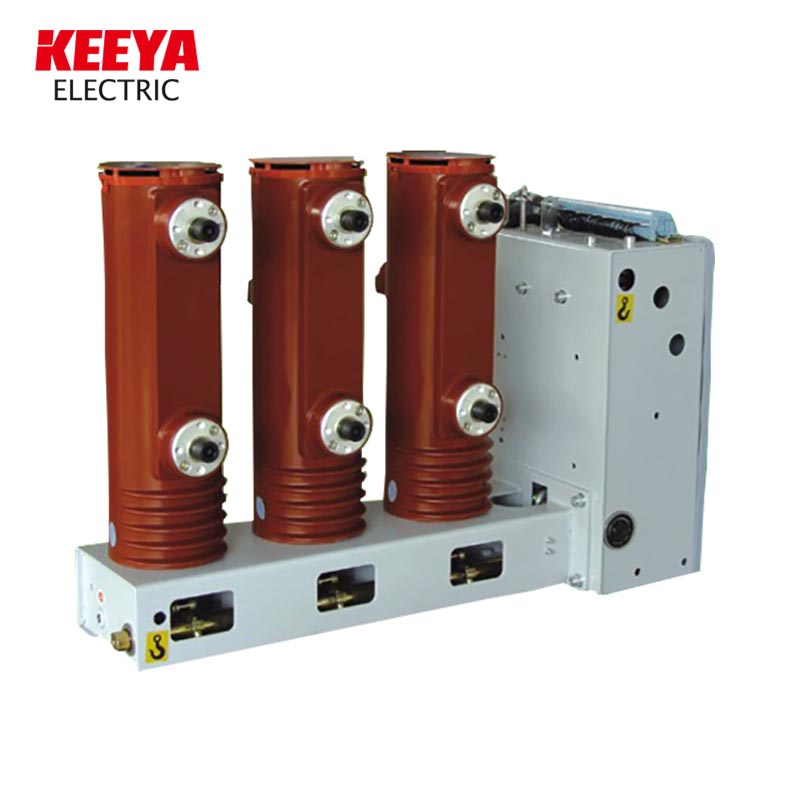

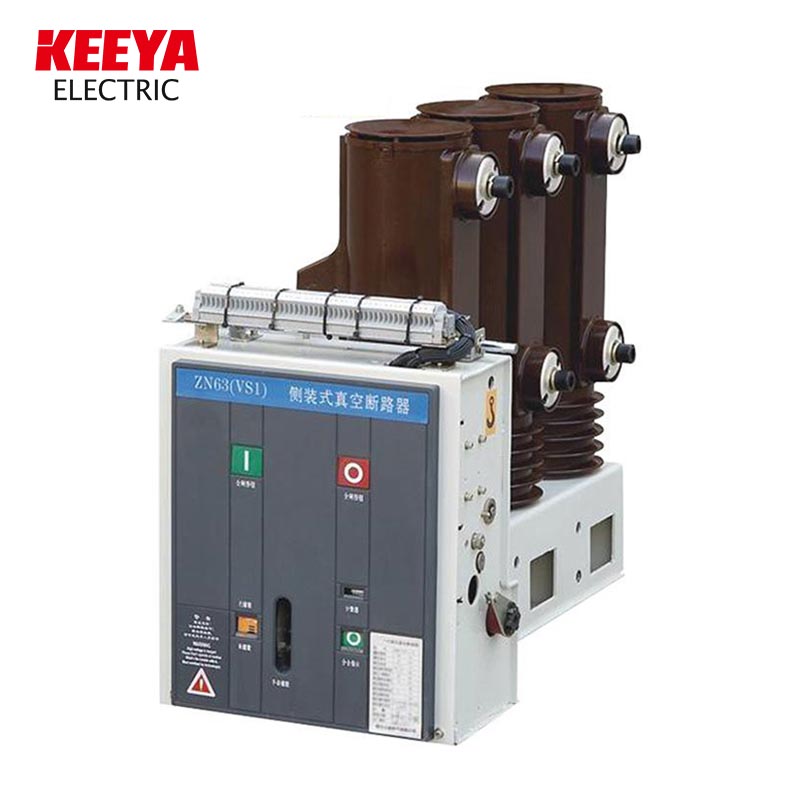

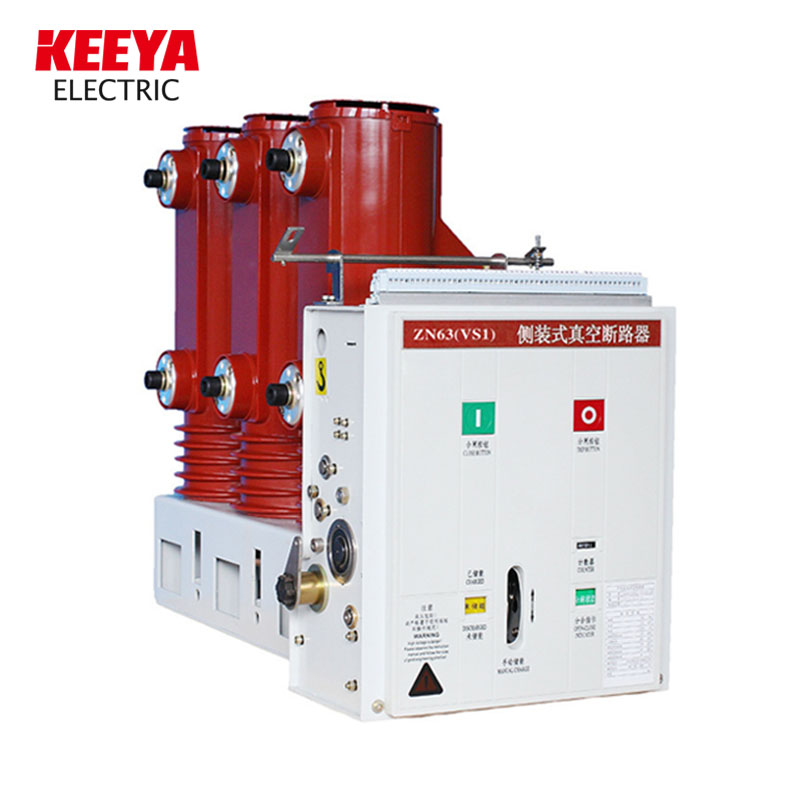

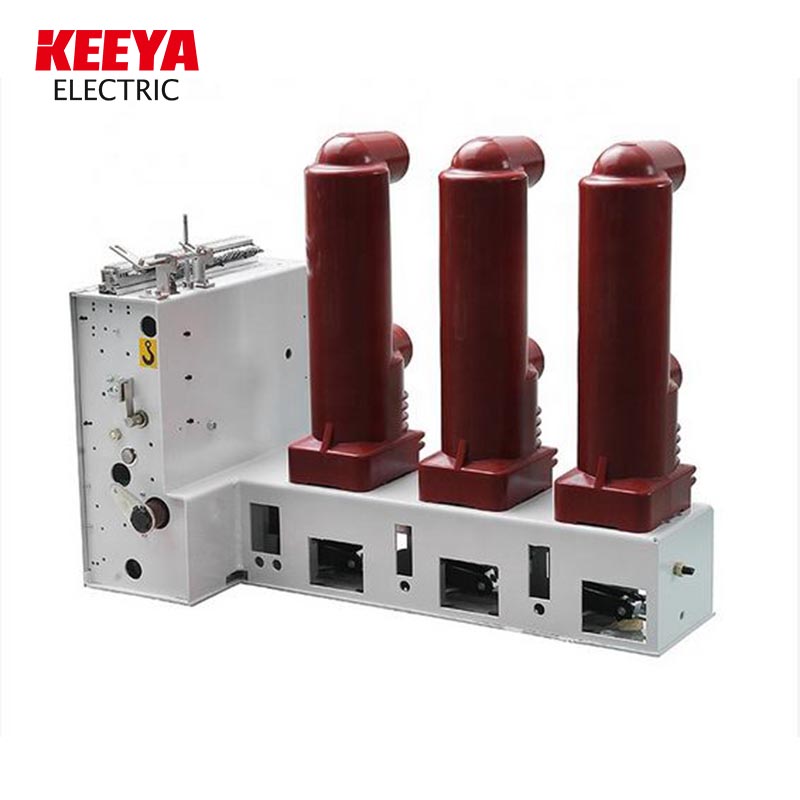

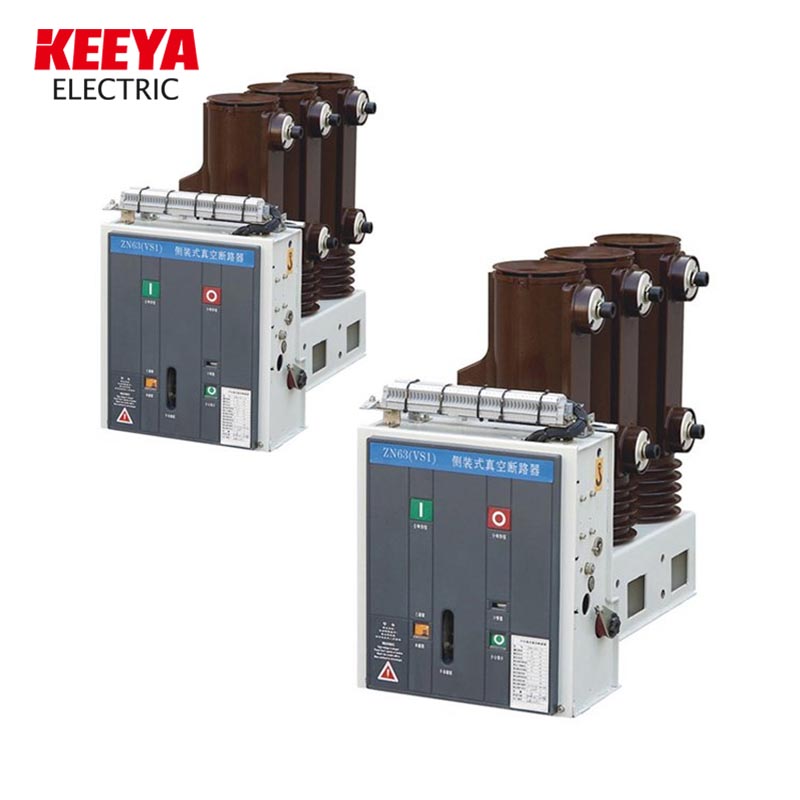

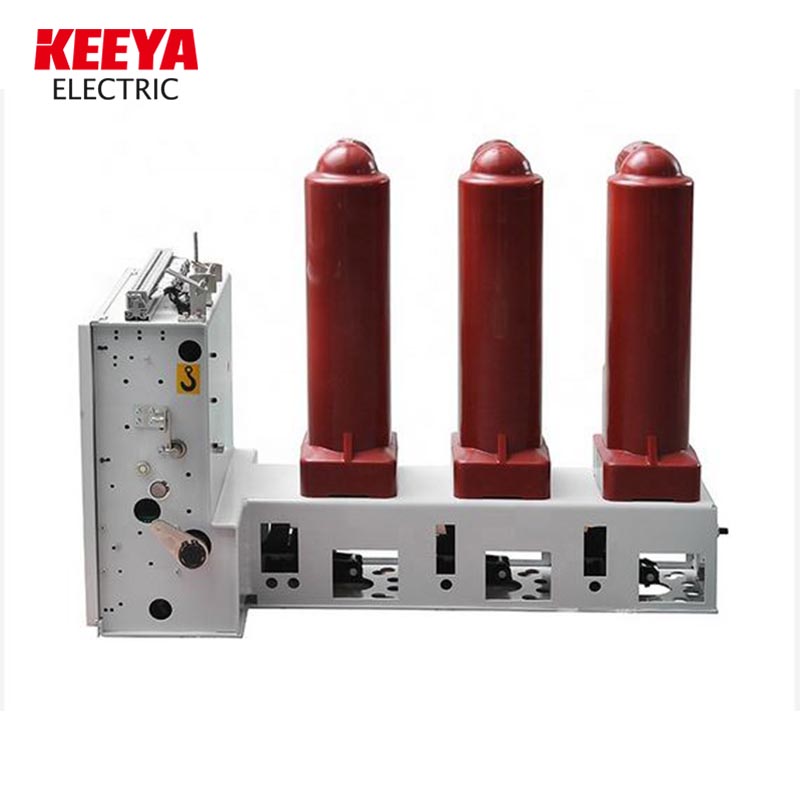

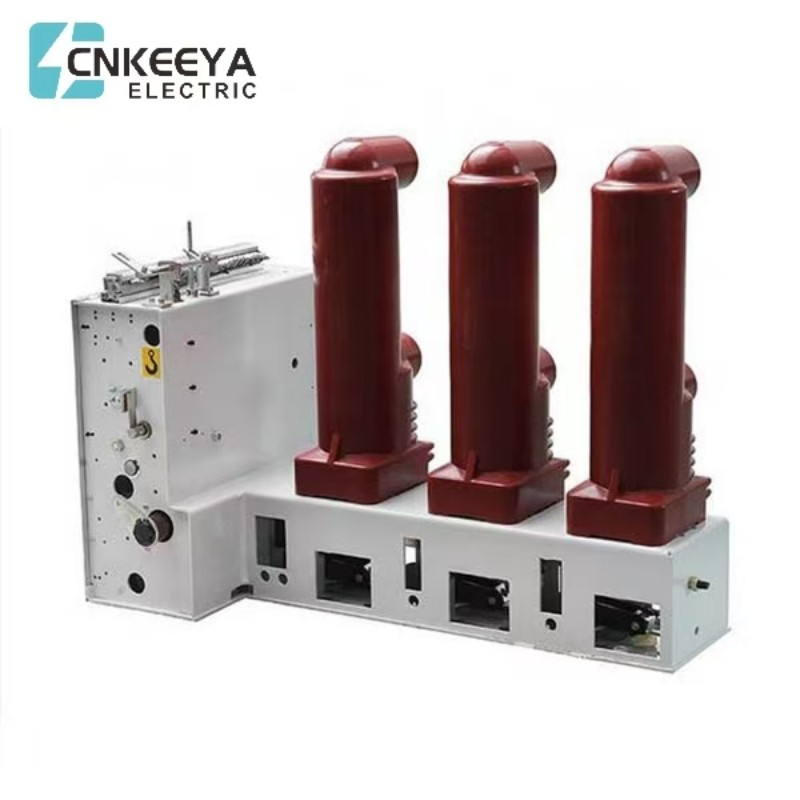

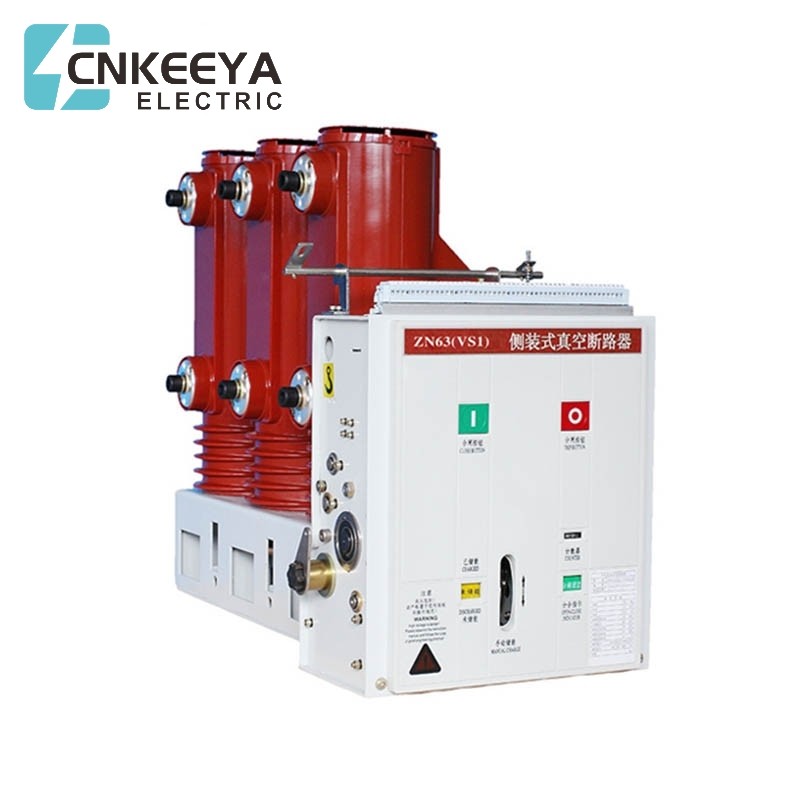

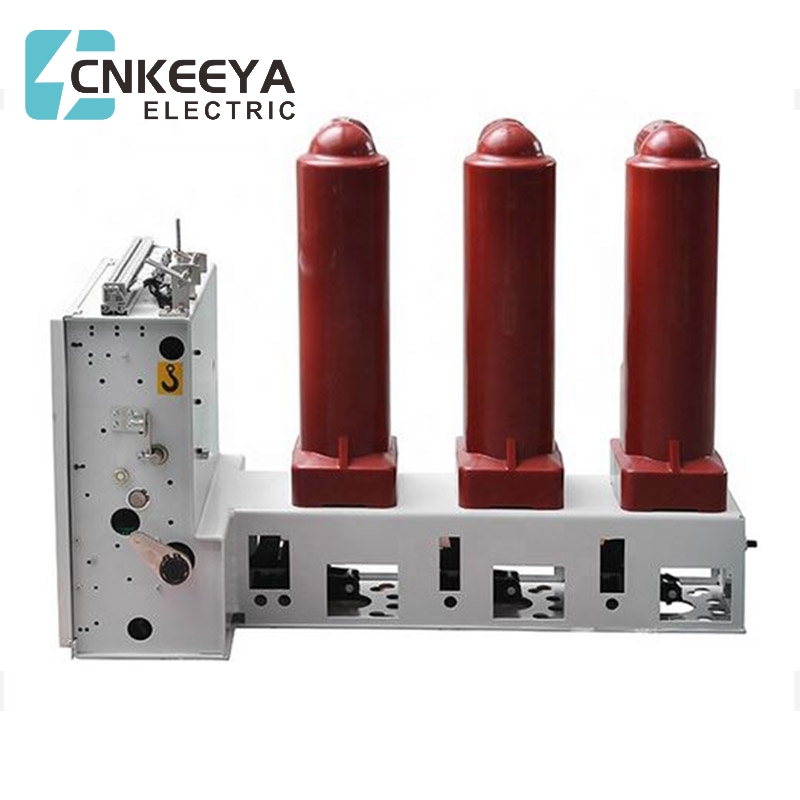

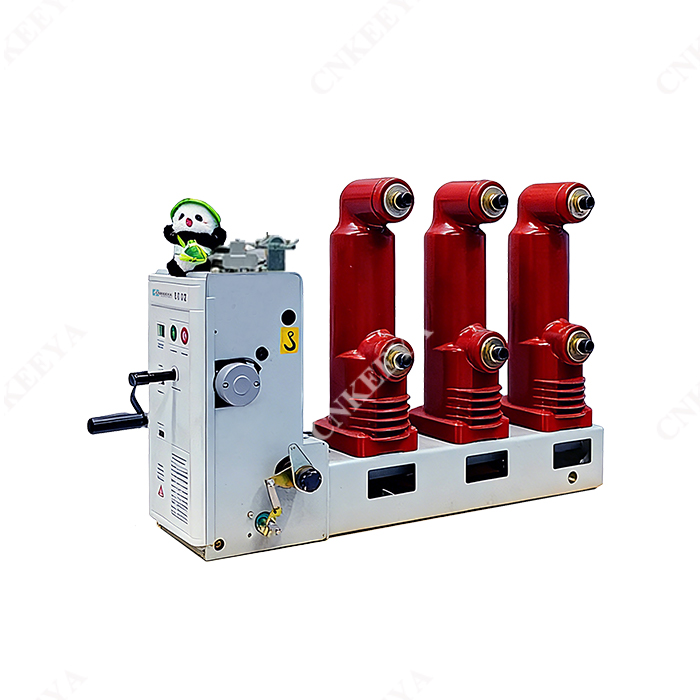

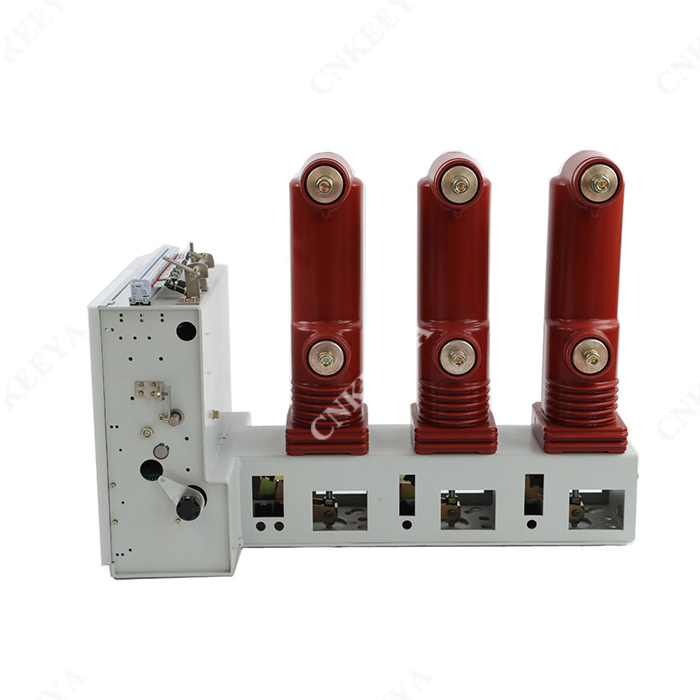

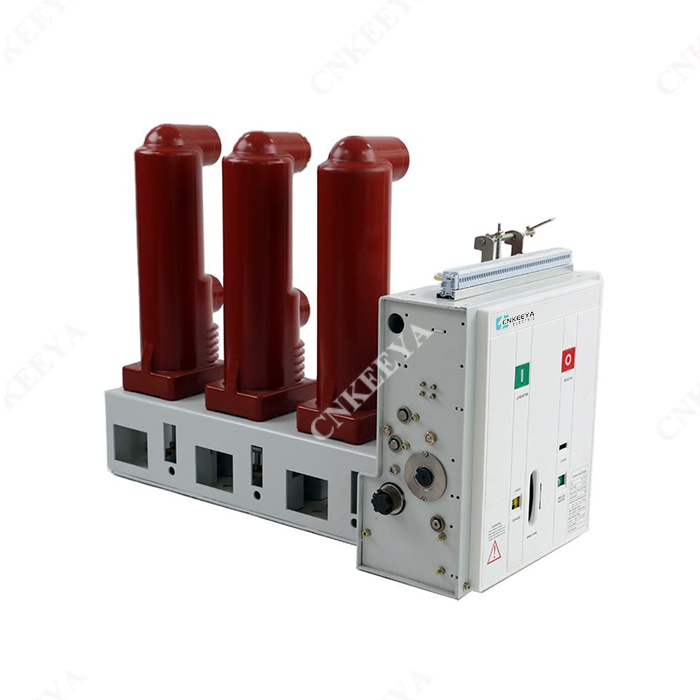

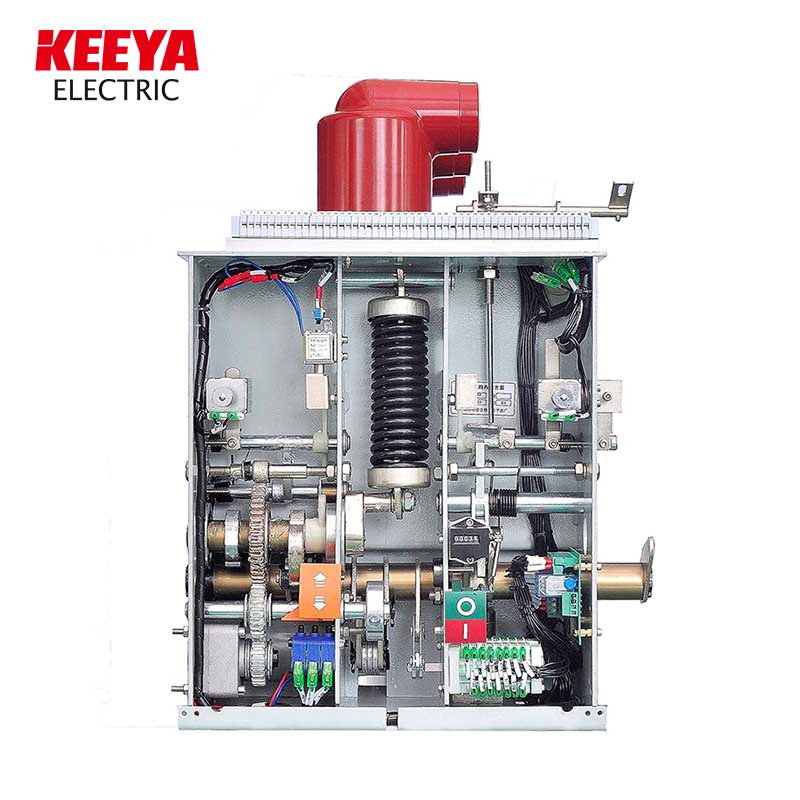

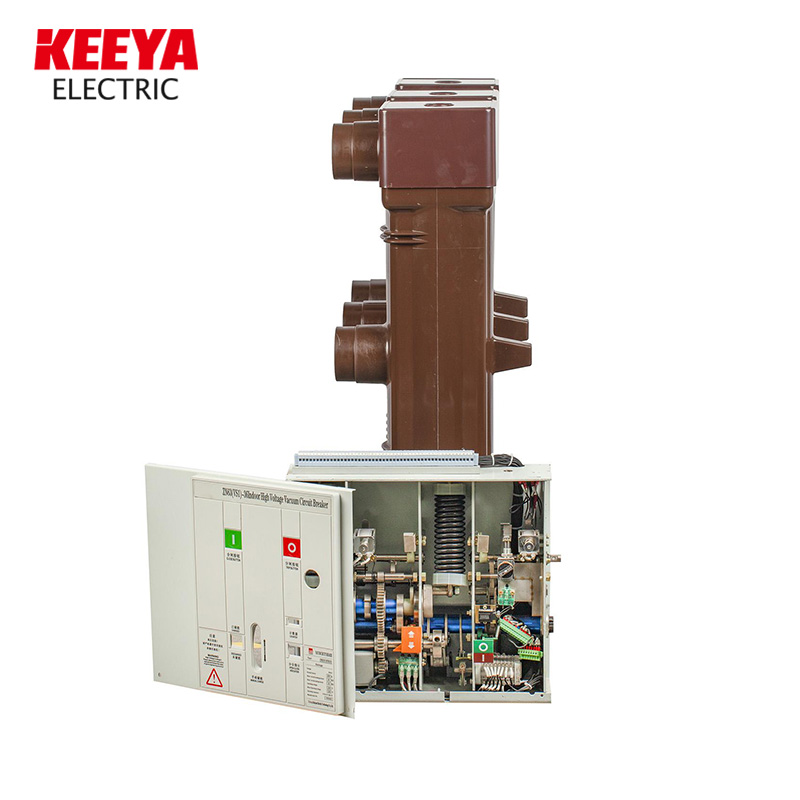

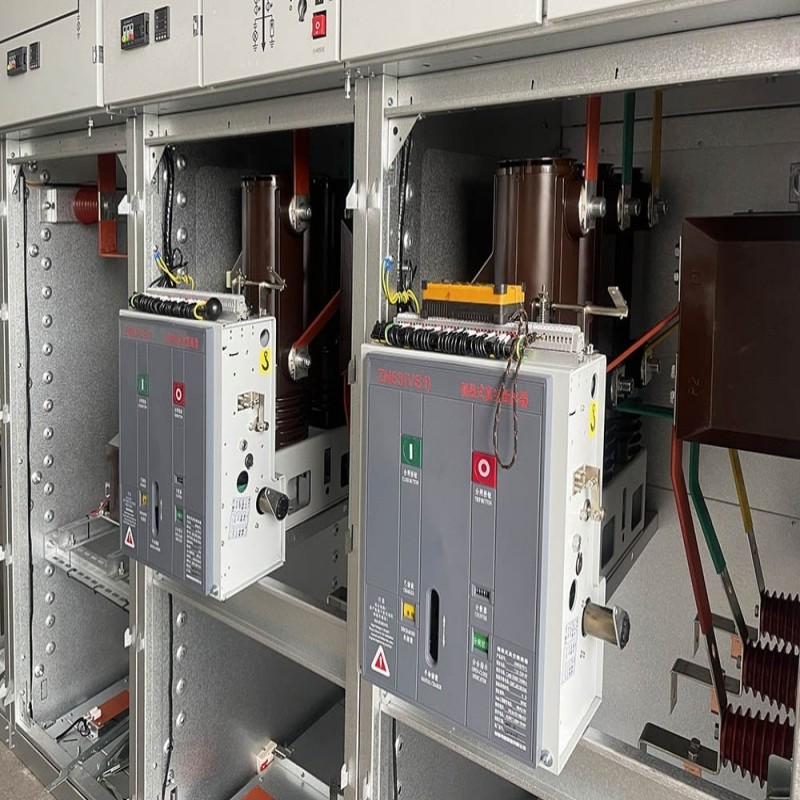

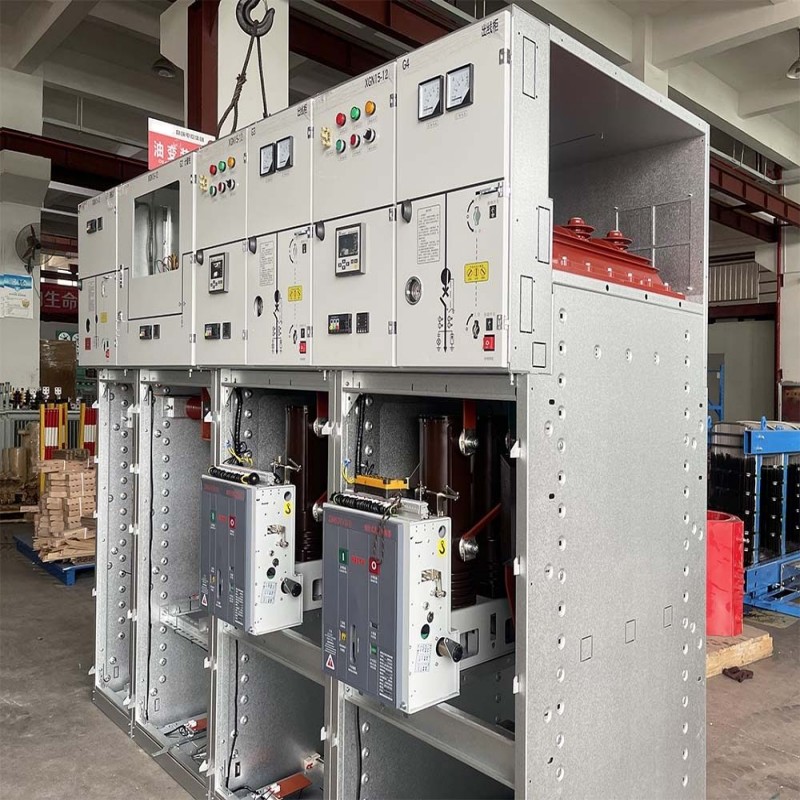

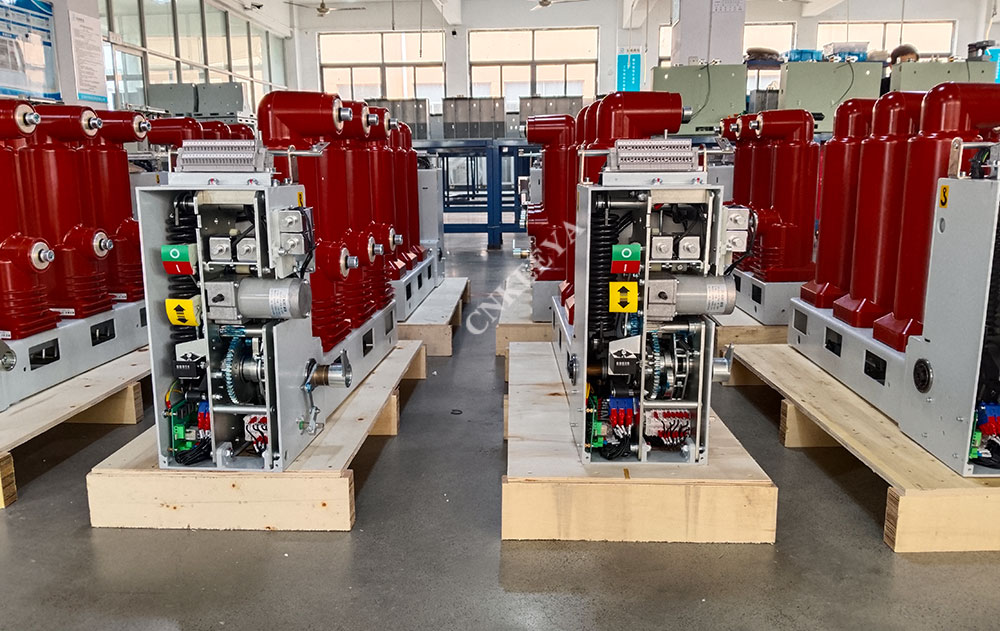

El interruptor de circuito de vacío interior de tipo VS1-12 está diseñado para aplicaciones de alto voltaje interior, específicamente adaptada para sistemas con un voltaje nominal de 12 kV y una frecuencia de 50Hz. Sirve como equipo crucial de protección y control. Aprovechando las ventajas únicas de un interruptor de circuito de vacío, es especialmente adecuado para los escenarios que requieren operaciones frecuentes bajo flujo de potencia nominal o en casos de altas corrientes de cortocircuito.
1. Rango de temperatura de funcionamiento: -25 ℃ a +40 ℃
2. Humedad relativa: promedio diario que no excede el 95%; Promedio mensual no superando el 90%.
3. Presión de vapor saturado: promedio diario que no supere los 2.2kPa; Promedio mensual que no excede los 1.8 kPa.
4. Actividad sísmica: no debe superar los 8 grados en la escala de Richter.
5. Altitud por encima del nivel del mar: hasta 1000m (excluyendo requisitos especiales).
6. Especificaciones ambientales: destinadas a su uso en áreas libres de riesgos de incendio, atmósferas explosivas, contaminación pesada, erosión química y vibración severa.
1. La disponibilidad de dos tipos de tubos de vacío, grandes y pequeños, proporciona opciones. El aislamiento externo está diseñado para resistir la corrosión y el desgaste, lo que resulta en una alta capacidad de ruptura y una larga vida útil de contacto.
2. Utilizar resortes de alta precisión, junto con contactos de cobre chapados en plata y unidos, garantiza una mayor seguridad y efectividad.
3. La adopción de una estructura de aislamiento compuesto no solo minimiza los riesgos de contaminación y explosión, sino que también garantiza un alto nivel de aislamiento. Este diseño facilita el mantenimiento directo y prolonga la vida operativa.
4. El producto presenta posiciones de contacto específicas, permitiendo una fácil confirmación visual a través de una ventana, lo que ayuda a prevenir operaciones incorrectas de un vistazo.
|
número de serie |
proyecto |
|
unidades |
datos |
||
|
1 |
El voltaje nominal |
KV |
12 |
|||
|
2 |
Frecuencia nominal |
Hz |
50 |
|||
|
3 |
Corriente nominal |
A |
630 ~ 1250 |
1250 |
1250 |
|
|
4 |
Corriente de ruptura de cortocircuito nominal |
el |
20 |
25 |
31.5 |
|
|
5 |
Corriente de cierre de cortocircuito nominal |
el |
50 |
63 |
80 |
|
|
6 |
Corriente tolerable con pico nominal |
el |
50 |
63 |
80 |
|
|
7 |
Corriente de resistencia de cortocircuito con calificación de 4S |
el |
20 |
25 |
31.5 |
|
|
8 |
Nivel de aislamiento nominal |
Voltaje de resistencia de frecuencia de potencia (antes y después del descanso nominal) |
el |
42 （Fractura48） |
||
|
Voltaje de resistencia de impacto (antes y después del descanso nominal) |
el |
75 （Fractura85） |
||||
|
9 |
Secuencia nominal de operación |
|
Puntos-0.3S-US Puntos-180-Puntos EE. UU. |
|||
|
10 |
Vida mecánica |
próximo |
10000 |
|||
|
11 |
Tiempos de ruptura de corriente de ruptura de cortocircuito con calificación |
próximo |
50 |
|||
|
12 |
Mecanismo operativo Voltaje de cierre (DC) |
V |
110,220 |
|||
|
13 |
Voltaje de disparo nominal del mecanismo operativo (DC) |
V |
110,200 |
|||
|
14 |
Desde el contacto |
mm |
11 ± 1 |
|||
|
15 |
Overtoke (longitud de compresión del resorte de contacto) |
mm |
3.5 ± 0.5 |
|||
|
16 |
Tres puntos de fase, cierre de tiempo de rebote |
EM |
≤2 |
|||
|
17 |
Tiempo de rebote de cierre de contacto |
EM |
≤2 |
|||
|
18 |
Velocidad de freno promedio |
EM |
1.1 ± 0.2 |
|||
|
19 |
Velocidad de cierre promedio |
EM |
0.6 ± 0.2 |
|||
|
20 |
Tiempo de frenado |
En el voltaje de funcionamiento más alto |
S |
≤0.05 |
||
|
En el voltaje de funcionamiento más bajo |
S |
≤0.08 |
||||
|
21 |
Tiempo de cierre |
S |
0.1 |
|
50 |
|
|
22 |
Resistencia del bucle principal de cada fase |
bebé |
60 |
|
|
|
|
23 |
Desgaste permitido espesor acumulativo de contactos dinámicos y estáticos |
mm |
3 |
|||
