Disyuntor de vacío al aire libre

El disyuntor de vacío para exteriores CNKEEYA es un dispositivo eléctrico de alto rendimiento confiable y duradero diseñado para sistemas de distribución de energía para exteriores. Su excelente rendimiento y confiabilidad lo convierten en uno de los disyuntores preferidos en la industria eléctrica.

1. Descripción del producto

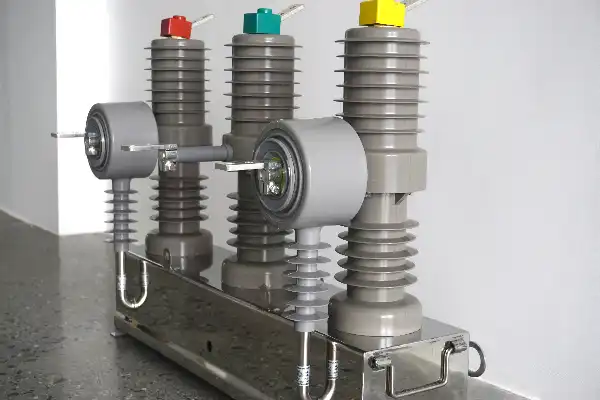

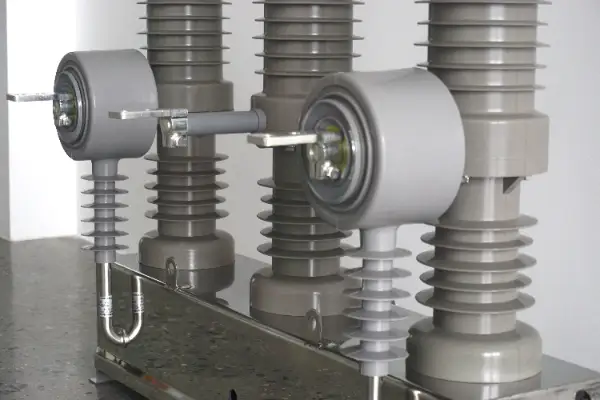

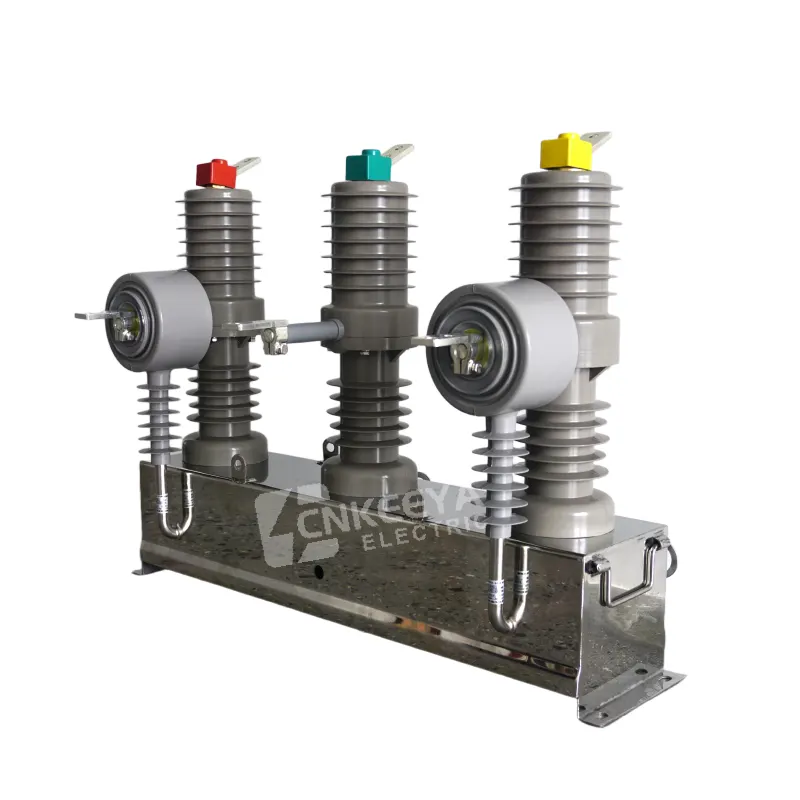

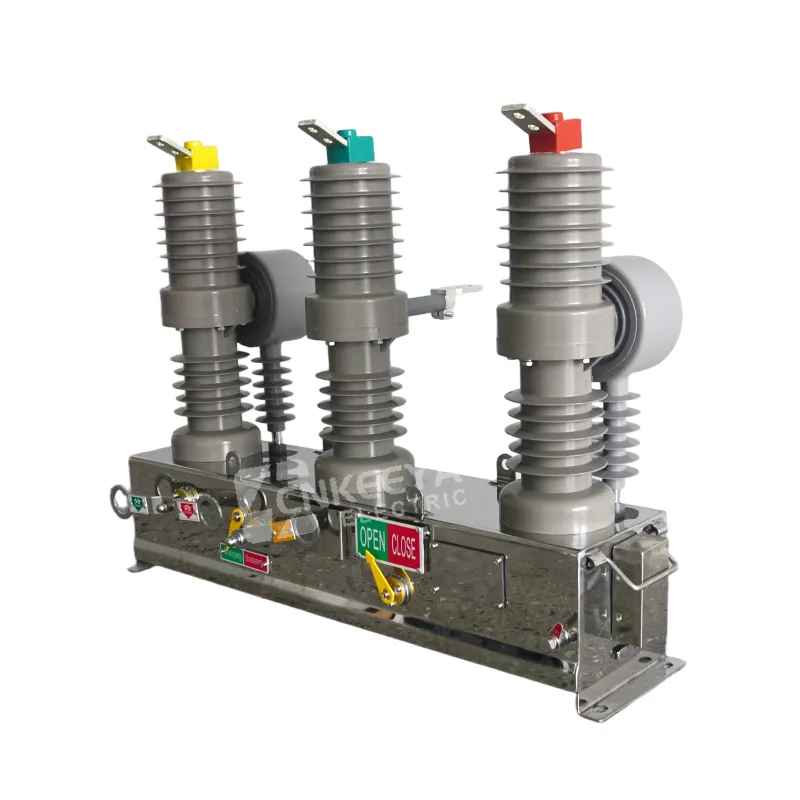

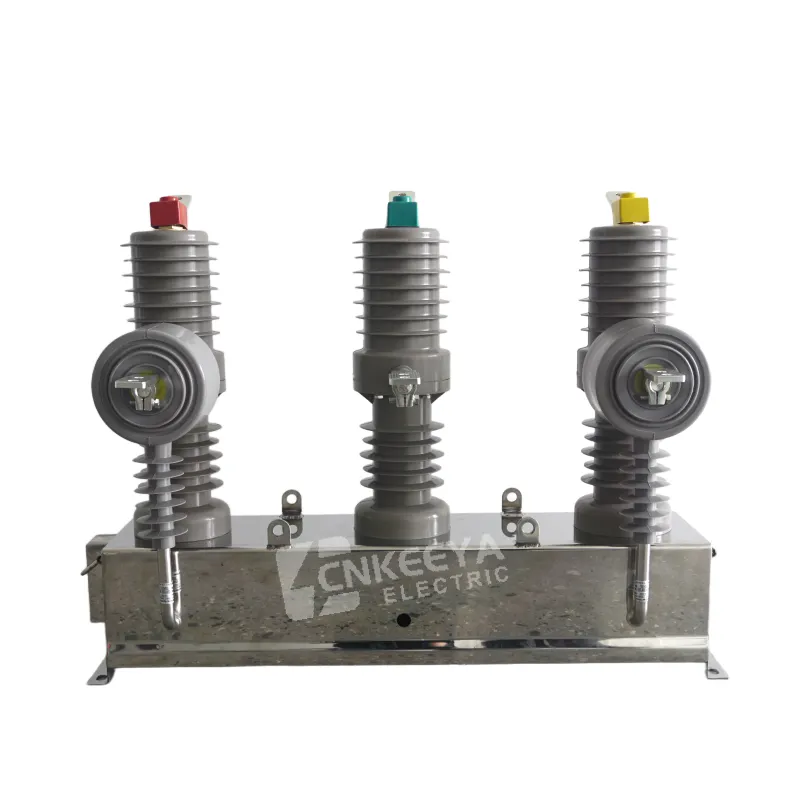

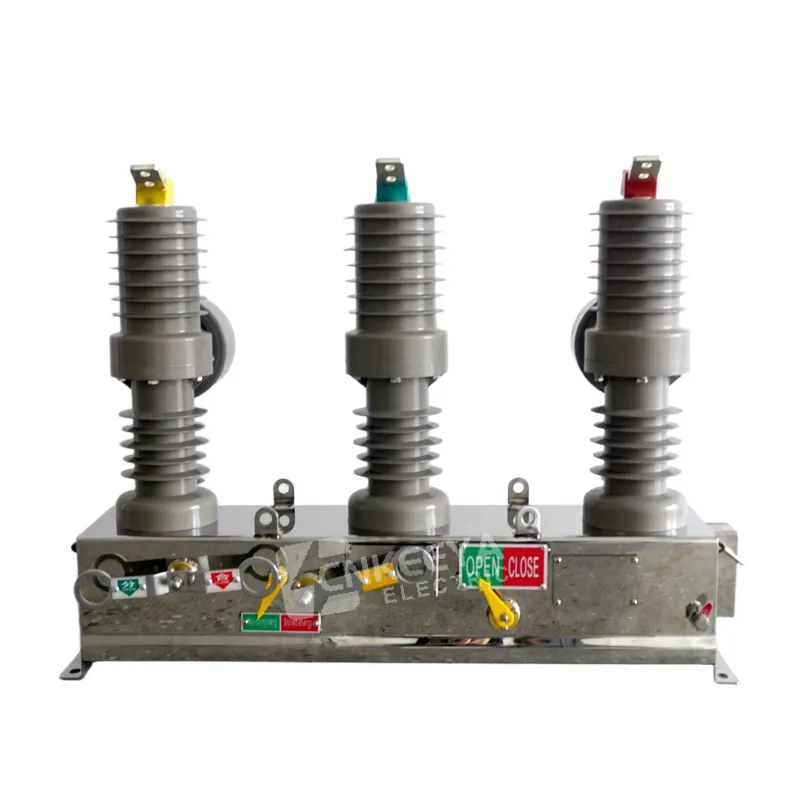

ZW32-12/630-20 es un disyuntor de vacío montado en poste para exteriores de 12 kV. Frecuencia nominal: CA trifásica de 50 Hz;

Significado del modelo

ZW32: Serie de disyuntores de vacío para exteriores

12: tensión nominal 12 kV

630: Corriente nominal 630A

20: Corriente nominal de corte en cortocircuito 20 kA

Descripción del Producto:

El disyuntor de vacío para exteriores es un disyuntor avanzado especialmente diseñado para sistemas de distribución de energía de alto voltaje para exteriores. Utiliza tecnología de extinción de arco al vacío para proporcionar funciones confiables de protección y control para su sistema de energía.

2. Características del producto

2.1 Diseño Estructural

Estructura totalmente cerrada de pilar trifásico, mecanismo de funcionamiento incorporado, a prueba de polvo, humedad y anticondensación.

Tamaño compacto y peso ligero, fácil instalación montada en poste, no requiere base especial.

Interruptor de aislamiento opcional con punto de interrupción visible en la posición de apertura y enclavamiento antimal funcionamiento para seguridad de mantenimiento.

2.2 Aislamiento y extinción de arco

Adopta un interruptor de vacío, sin aceite y sin SF6, ecológico y sin riesgo de incendio o explosión.

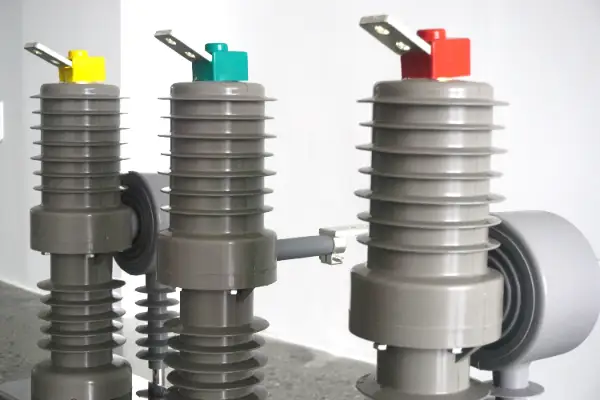

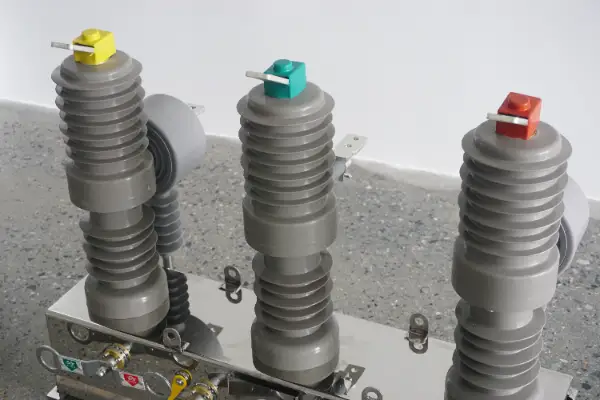

Aislamiento compuesto de caucho de silicona, resistente al ozono, resistente a los rayos UV y fuerte hidrofobicidad; aplicable para un amplio rango de temperatura -40 ℃ ~ + 70 ℃ y ambientes de contaminación Clase IV.

Contacto de cobre-cromo con estructura de campo magnético axial, fuerte capacidad de ruptura y larga vida útil eléctrica, ideal para operación frecuente.

2.3 Operación y control

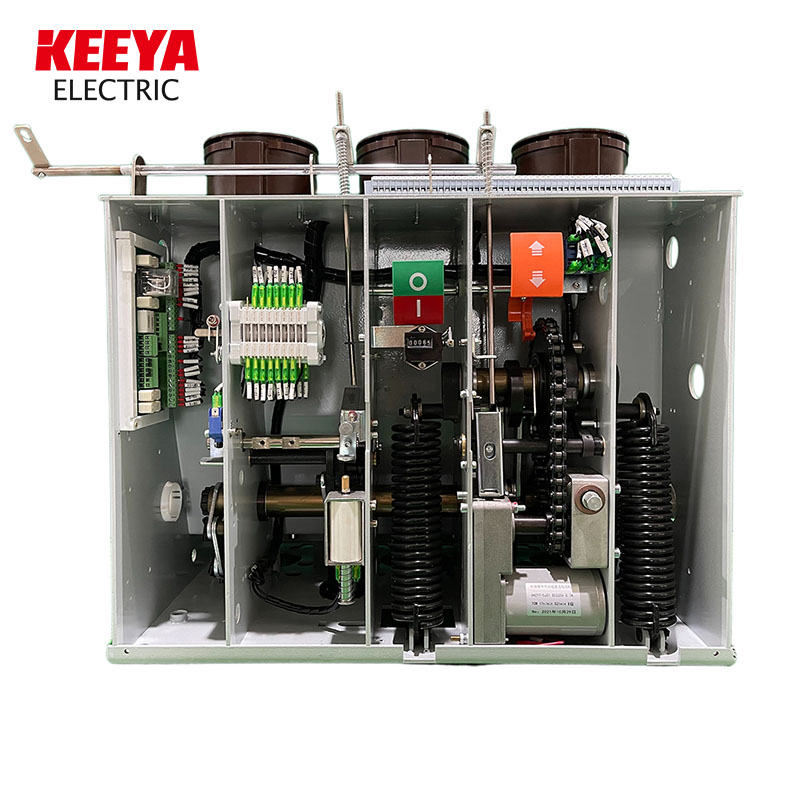

Mecanismo de resorte/mecanismo de imán permanente opcional, soporte manual, eléctrico y control remoto.

Mecanismo de imanes permanentes con menos piezas y cadena de transmisión corta; Vida mecánica de hasta 30.000 veces, tiempo de apertura ≤8ms.

CT/PT externo configurable, protección integrada contra sobrecorriente, disparo instantáneo y falla a tierra; Equipado con controlador inteligente para reconexión y memoria de fallas.

2.4 Material y protección

Gabinete: Acero inoxidable / Recubrimiento antioxidante Dacromet con barniz resistente a los rayos UV, niebla salina y resistente a la corrosión.

Diseño completamente sellado, resistente a una capa de hielo de 12 mm y una velocidad del viento de 35 m/s, funcionamiento estable a una altitud de hasta 2000 m.

3. Puntos de venta

3.1 Alta seguridad y confiabilidad

Extinción de arco al vacío + material ecológico, sin riesgo de incendio ni explosión, funcionamiento sin mantenimiento.

Rotura de fallas a nivel de milisegundos, aislamiento rápido de fallas para minimizar el alcance del corte de energía.

3.2 Compatibilidad inteligente

Compatible con automatización de redes de distribución, soporte de monitoreo remoto, carga de datos y alarma de falla activa.

Diseño primario y secundario integrado, que cumple con los estándares de redes nacionales y se conecta fácilmente a una red eléctrica inteligente.

3.3 Rentable y de alta eficiencia

Larga vida útil mecánica y eléctrica, reducción de costos de reemplazo y mantenimiento, menor inversión en todo el ciclo de vida.

Instalación simple y tamaño reducido, ahorra costos de instalación y de ingeniería civil y acorta el período de construcción.

3.4 Excelente adaptabilidad ambiental

Amplio rango de temperatura de funcionamiento, fuerte rendimiento anticontaminación y anticorrosión; Funcionamiento estable a largo plazo en duras condiciones exteriores, adecuado para zonas urbanas, rurales, montañosas y costeras.

Características:

Tecnología eficiente de extinción de arco al vacío: el uso de tecnología avanzada de extinción de arco al vacío garantiza una desconexión del circuito rápida y confiable y reduce la pérdida de energía.

Excelente resistencia a la intemperie: Diseñado para cumplir con los duros requisitos del entorno exterior, tiene excelentes propiedades a prueba de agua y polvo, lo que garantiza el funcionamiento estable del equipo.

Rendimiento operativo confiable: tiene una capacidad confiable de resistencia a cortocircuitos y es adecuado para sistemas de energía en diversas condiciones de trabajo, lo que garantiza el funcionamiento seguro de equipos y sistemas.

Control y monitoreo inteligentes: Equipado con un sistema de control avanzado, puede monitorear el estado operativo del sistema de energía en tiempo real y brindar seguridad integral.

Configuración personalizable: proporciona una variedad de especificaciones y modelos, y se puede personalizar según las necesidades del cliente para cumplir con los requisitos de diferentes sistemas de energía.

Campos aplicables del disyuntor de vacío al aire libre:

Estación de distribución de energía de alto voltaje

Zona de fábrica industrial

parque eólico

estadística de energía solar
