Como proveedores líderes, Keeya se enorgullece de ofrecer soluciones excepcionales para la distribución de energía con sus gabinetes de control y distribución de bajo voltaje XL-21. Reconocido por su compromiso con la alta calidad, Keeya garantiza que cada gabinete cumpla con estándares estrictos, brindando un control confiable y eficiente sobre sistemas de bajo voltaje. Con un enfoque en la ingeniería de precisión, los productos de Keeya son un testimonio de su dedicación a la excelencia en el campo de la distribución eléctrica, lo que los convierte en una opción confiable para quienes buscan soluciones de primer nivel para sus necesidades de gabinetes de control.
Keeya, reconocido como proveedor de primer nivel, se destaca por ofrecer gabinetes de control y distribución de bajo voltaje XL-21 de alta calidad, lo que garantiza una precisión y confiabilidad incomparables en los sistemas de distribución de energía.

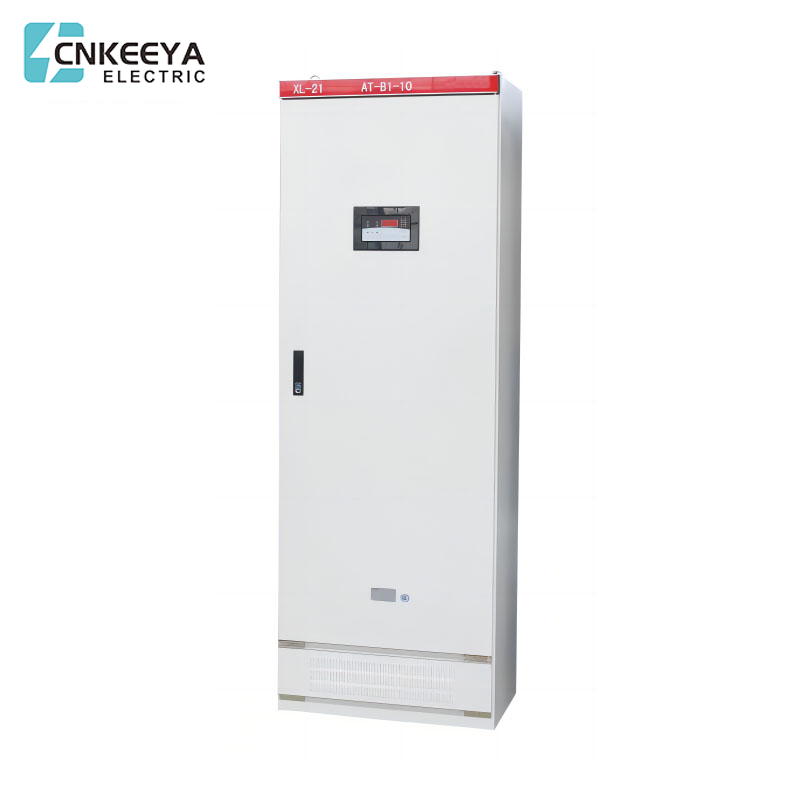

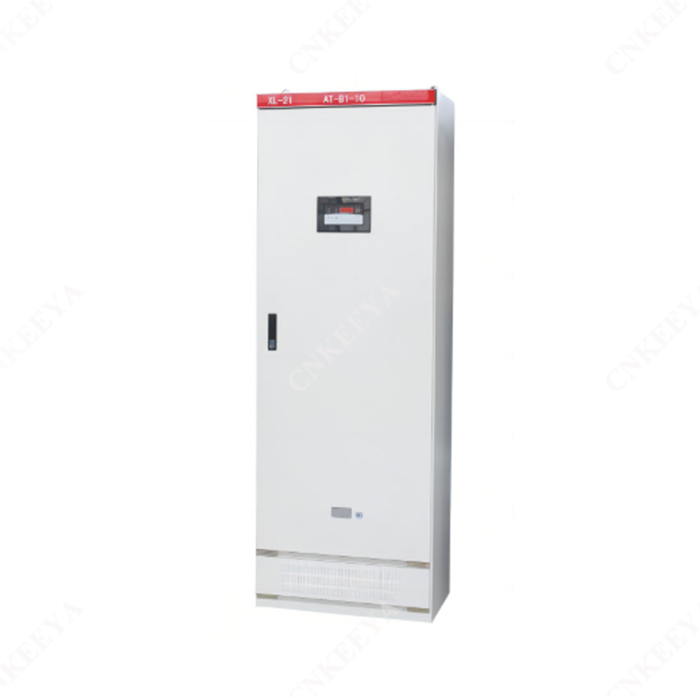

La nueva caja de energía XL-21 se usa ampliamente en plantas de energía y empresas industriales y mineras. Se utiliza para la distribución de energía o iluminación en CA trifásica de menos de 500 V con sistemas de distribución de energía trifásicos de tres cables, trifásicos de cuatro cables, trifásicos de cinco cables, etc., como instalación interior contra la pared. operación frente a la pantalla y mantenimiento frente a la pantalla; el cuerpo de la caja es una estructura completamente cerrada, ensamblada con materiales en forma de C o 8MF. En la caja se utiliza un nuevo tipo de interruptor de aislamiento de carga giratorio, que puede funcionar con carga. La puerta de entrada está equipada con instrumentos indicadores de voltaje y corriente, así como luces de señalización, botones, interruptores de cambio y otros componentes principales. La caja de distribución adopta nuevos componentes de diseño propio, estructura compacta, apariencia hermosa, mantenimiento conveniente y una variedad de soluciones de cableado para que los usuarios elijan. Es un producto ideal para reemplazar la antigua caja de alimentación XL-21.
● Temperatura ambiente: -5 ℃ ~ +40 ℃, y la temperatura promedio dentro de 24 horas no excede los +35 ℃.
● Altitud: no más de 2000 m.
● Humedad relativa: no más del 50% cuando la temperatura del aire ambiente es de +40 ℃; Puede ser posible una humedad relativa más alta a temperaturas más bajas (por ejemplo: 90 % a +20 ℃), teniendo en cuenta los cambios de temperatura permitidos. Produce condensación moderada.
● Cuando se instala el equipo, la inclinación desde el plano vertical no debe exceder los 5°.
● El equipo debe instalarse en un lugar donde no haya vibraciones, impactos ni corrosión severos.
Nota: Si supera las condiciones anteriores, puede consultar con nuestra empresa.
|
Número de Serie. |
Nombre |
Unidad |
Valor |
|
1 |
Tensión nominal del circuito principal |
V |
CA:380 |
|
2 |
Tensión nominal del circuito auxiliar |
V |
CA: 220.380 |
|
3 |
Frecuencia nominal |
HZ |
50 |
|
4 |
Tensión nominal de aislamiento |
V |
660 |
|
5 |
Corriente nominal |
A |
≤ 800A |
XL-21 Nueva serie de cajas de alimentación
Después de que llegue el producto, primero verifique si el embalaje está intacto y sin daños. Si encuentra algún problema, notifique al departamento correspondiente para descubrir la causa. Para los productos que no se instalan inmediatamente, deben colocarse en un lugar apropiado de acuerdo con las condiciones normales de servicio.
● El usuario prepara el canal de acero básico y los pernos para la instalación del producto, y el orificio de conexión entre el canal de acero básico y el cuerpo del gabinete (consulte la Figura 1).
● Después de instalar el producto, realice inspecciones y pruebas antes de ponerlo en funcionamiento.
● Compruebe si el cuerpo del gabinete está despegado de la película de pintura multicapa y si el gabinete está seco y limpio;
● Si el encendido y apagado de los aparatos eléctricos principales y los contactos auxiliares es confiable y preciso;
● Si el principio de selección y cableado de los componentes principales se ajusta al dibujo esquemático;
● Utilice un megóhmetro de 500 V con un valor de aislamiento no inferior a 1 M2. Al medir, preste atención a desconectar el cableado de los componentes electrónicos que no pueden soportar el voltaje.
● Precauciones de uso
Después de encender y apagar el disyuntor de aire de bajo voltaje muchas veces, provocará algunas quemaduras en los contactos principales y generará materiales de carbono para aumentar la resistencia del contacto. El disyuntor de aire universal de bajo voltaje debe recibir mantenimiento y reparación periódicamente de acuerdo con los requisitos de sus instrucciones de funcionamiento.
| A | B | C | D | H |
| 800(600) opcional | 500(400) opcional | 650(450) | 450(350) | 1800(1600) opcional |
● Todos los modelos del producto (incluido el número de solución del circuito principal y el número del plan de circuito auxiliar).
● El diagrama del sistema del circuito principal, el diagrama de disposición del gabinete.
● El diagrama esquemático eléctrico del circuito auxiliar.
● Listado de componentes del armario (principales especificaciones del bus).
● El color del gabinete (si no es necesario, se suministra en gris beige) y el tamaño del gabinete. Otros requisitos especiales que no se ajusten a las condiciones normales de servicio del producto.
