Como fabricante líder con sede en China, Keeya se enorgullece de presentar el tablero de distribución de CA blindado extraíble con gabinete metálico, una solución personalizable que combina tecnología de vanguardia con asequibilidad. En Keeya, entendemos la importancia de las soluciones personalizadas y nuestro compromiso con la personalización se ejemplifica en el diseño de este tablero.
Keeya, un distinguido fabricante en China, se enorgullece de presentar el tablero de distribución de CA blindado extraíble con gabinete metálico, una solución versátil y personalizable diseñada para una distribución de energía sólida. Como fabricantes, Keeya pone un fuerte énfasis en la personalización para satisfacer las necesidades únicas de nuestros clientes. Nuestro compromiso de brindar soluciones personalizadas va acompañado de nuestra dedicación a la asequibilidad. El tablero de distribución blindado extraíble de CA con gabinete metálico refleja la promesa de Keeya de ofrecer productos de alta calidad a un precio bajo. Esto convierte a Keeya en una opción confiable para quienes buscan flexibilidad y rentabilidad en sus soluciones de aparamenta, garantizando un rendimiento confiable en diversas aplicaciones.

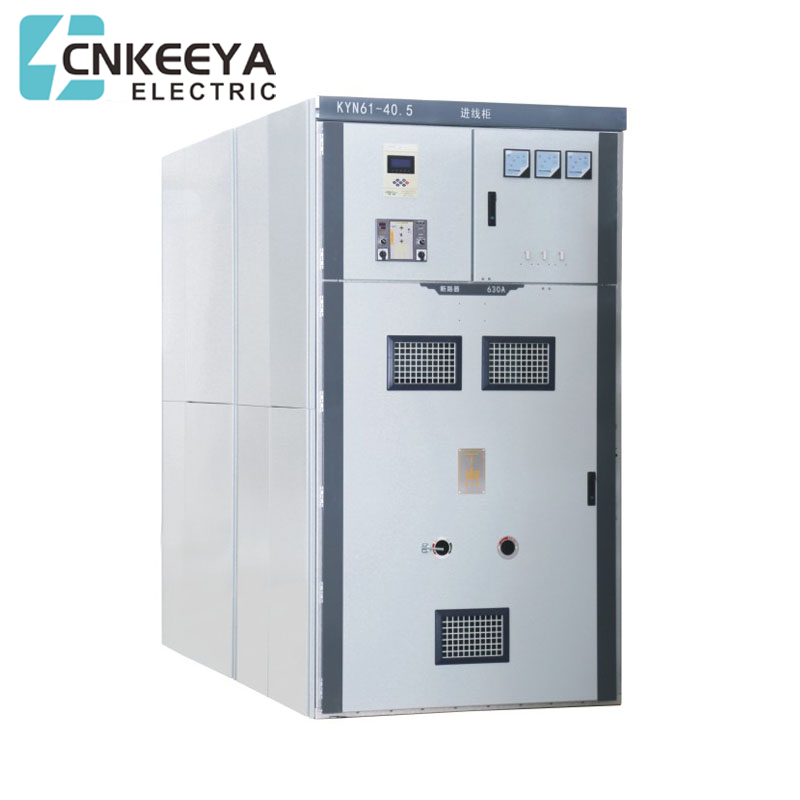

El cuadro de distribución con carcasa metálica de CA extraíble blindado KYN61-40.5 (Z) (en lo sucesivo, cuadro de distribución) es un conjunto completo de equipos de distribución de energía para interiores de CA 50 Hz trifásico con una tensión nominal de 40,5 KV. Se utiliza principalmente para plantas de energía, subestaciones y empresas industriales y mineras para recibir y distribuir energía eléctrica para controlar, proteger y monitorear el circuito, y también puede usarse para lugares de operación frecuente. El tablero cumple con los estándares de GB3906-2006, GB/T11022-2011 y DL/T404. -2018
● La estructura del gabinete adopta el tipo ensamblado y el disyuntor adopta la estructura tipo carro de mano Boor;
● Está equipado con un nuevo tipo de disyuntor de vacío aislado compuesto y con las características de buena intercambiabilidad y fácil reemplazo;
● Se instala un mecanismo de empuje de tuerca de tornillo en el marco del carro de mano, que puede mover fácilmente el carro de mano y evitar que un mal funcionamiento dañe la estructura de propulsión;
● Todas las operaciones se pueden realizar con la puerta del armario cerrada;
● El enclavamiento entre el interruptor principal, el carro de mano y la puerta del armario de distribución adopta un método de bloqueo mecánico obligatorio para cumplir con la función de "prevención Pve";
● La sala de cables tiene un amplio espacio y puede conectar varios cables;
● El interruptor de conexión a tierra rápida se utiliza para conectar a tierra y cerrar cortocircuitos;
●El nivel de protección de la carcasa es IP3X y el nivel de protección es IP2X cuando la puerta de la sala del carrito está abierta;
● El producto cumple con GB3906-2006, DL/T404-2018 y hace referencia al estándar internacional IEC298.
● Temperatura ambiente: límite superior+40℃, y el valor promedio medido dentro de 24 horas no excede los 35℃, límite inferior-10℃;
● Altitud: no más de 1000 m sobre el nivel del mar;
● Humedad relativa: promedio diario no más del 95%, promedio mensual no más del 90%;
● Intensidad del terremoto: no más de 8 grados;
● Presión de vapor de agua: promedio diario no superior a 2,2 kPa y promedio mensual no superior a 1,8 kPa;
● Entorno circundante: sin riesgo de pre o explosión, sin contaminación grave, sin corrosión química ni vibraciones violentas.
Parámetro técnico principal del gabinete de interruptor de vacío.
| No. | Artículo | Unidad | Valor |
| 1 | Tensión nominal | kV | 40.5 |
| 2 | Corriente nominal | A | 1250 1600 2000 |
| 3 | Frecuencia nominal | Hz | 50 |
| 4 | Corriente nominal soportada de corta duración | ka | 20 25 31,5 |
| 5 | Corriente pico nominal soportada | ka | 50 63 80 |
| 6 | Tensión soportada a frecuencia industrial nominal | kV | 95/1 minuto |
| 7 | Tensión nominal soportada al impulso del rayo | kV | 185 |
| 8 | Duración nominal del cortocircuito | s | 4 |
| 9 | Nivel de protección | ka | IP3X |
Parámetro técnico principal del disyuntor de vacío.
| No. | Artículo | Unidad | Valor |
| 1 | Tensión nominal | kV | 40.5 |
| 2 | Frecuencia nominal | Hz | 50 |
| 3 | Tensión soportada a frecuencia industrial nominal | kV | 95/1 minuto |
| 4 | Tensión nominal soportada al impulso del rayo | kV | 185 |
| 5 | Corriente nominal | A | 1250 1600 2000 |
| 6 | Corriente nominal soportada de corta duración | ka | 20 25 31,5 |
| 7 | Corriente nominal de corte en cortocircuito | ka | 20 25 31,5 |
| 8 | Corriente pico nominal soportada | ka | 50 63 80 |
| 9 | Duración nominal del cortocircuito | EM | 4 |
| 10 | Hora de apertura | EM | 30≤t≤60 |
| 11 | hora de cierre | EM | 50≤t≤60 |
| 12 | Tiempo nominal de corriente de corte de cortocircuito | Tiempo | 20 |
| 13 | Vida mecánica | Tiempo | 10000 |
● Altura de la sala eléctrica:≥4500mm;
● Distancia entre la parte posterior del gabinete y la pared:≥1500mm;
● Planitud del marco de cimentación:≤ 1 mm/m²;
● El canal de acero incrustado de los cimientos no deberá exceder los 3 mm por encima del suelo;
● Puede fijarse a la base mediante pernos o soldadura; El cuadro pesa alrededor de 1800 kg;
● Ancho del corredor de operación de la aparamenta (columna única):≥3000 mm, columna doble (cara a cara)≥4000 mm.
Por favor especifique al realizar el pedido:
● Número de solución del circuito principal, propósito, diagrama del sistema unifilar, diagrama de disposición y diagrama de distribución de la sala de distribución;
● Diagrama esquemático del cableado del circuito auxiliar, diagrama de disposición de terminales;
● Tipo, especificación y cantidad de componentes eléctricos en el cuadro;
● Requisitos para las funciones de control, medición y protección de aparamenta y otros dispositivos automáticos y de enclavamiento;
● Si se necesita una conexión de bandeja de bus entre el tablero de distribución o el gabinete de línea entrante, se deben proporcionar datos como la capacidad de carga nominal de la bandeja de bus, la extensión de la bandeja de bus y la altura desde el suelo;
● Cuando se necesiten accesorios y repuestos, se deberá indicar el modelo y la cantidad;
● Los cuadros utilizados en condiciones ambientales especiales deben detallarse al realizar el pedido.
