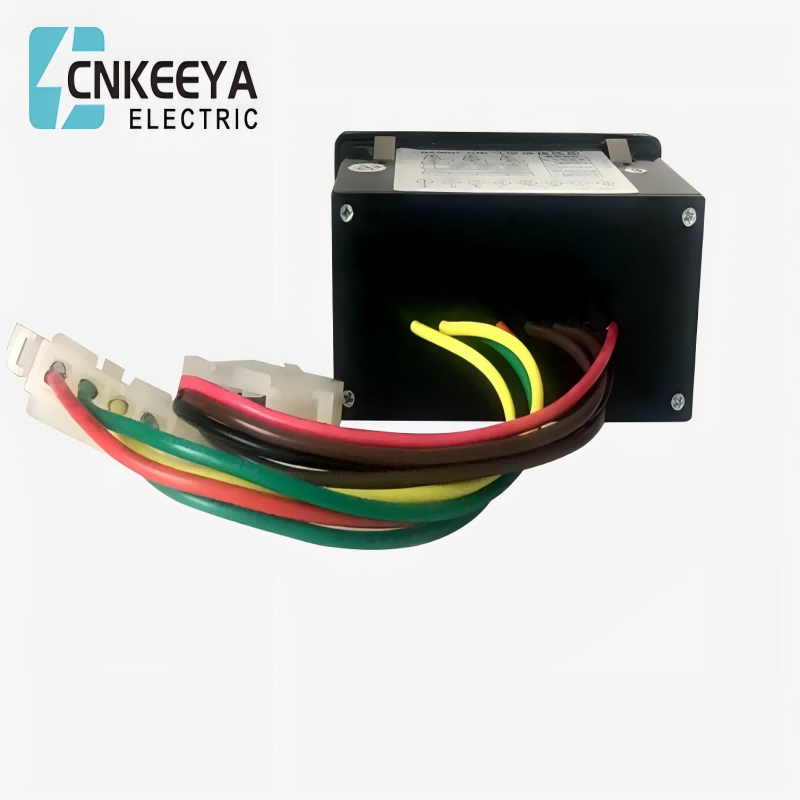

DXN8D-11/T4S

DXN8D-11/QT4S CC 24 V

Una pantalla en vivo es un tipo de dispositivo de seguridad que se instala directamente en equipos eléctricos interiores para mostrar visualmente si el equipo eléctrico tiene voltaje de funcionamiento. Cuando el dispositivo tiene voltaje de funcionamiento, la ventana de visualización del monitor parpadea para advertir a las personas que el equipo de alto voltaje está encendido y no hay indicación cuando no hay energía.

Esta serie de dispositivos generalmente se instala en barras colectoras de entrada, disyuntores, transformadores principales, aparamenta, aparatos compuestos GIS y otros lugares donde es necesario mostrar si están activos o no, para evitar un mal funcionamiento eléctrico. Esta serie de dispositivos debe cumplir con la norma DL/T 538-2006 "Dispositivos de visualización en vivo de alto voltaje" en la industria energética de la República Popular China. Capaz de confiabilidad, economía, adaptabilidad y funcionalidad integral.

Principio de funcionamiento

Este dispositivo utiliza el principio de acoplamiento de campo eléctrico entre campos eléctricos de alto voltaje y sensores para realizar mediciones inductivas (sin contacto) a una distancia segura. Su principio de funcionamiento se muestra en la Figura 1. El dispositivo de bloqueo de pantalla en vivo de alto voltaje consta de dos partes: un sensor y una pantalla. Hay cuatro sensores, que están alineados con los cuerpos activos trifásicos de "A, B, C, D" y el suelo respectivamente. No tienen contacto directo con el cuerpo vivo de alto voltaje y mantienen una cierta distancia de seguridad. Recibe la señal del campo eléctrico del cuerpo vivo de alto voltaje y la transmite a la pantalla para compararla y juzgarla;

Cuando el dispositivo o la red probados están activos, las luces indicadoras trifásicas "A, B, C" están encendidas, la luz indicadora de "Operación" está apagada y se emite una señal de bloqueo forzado.

Cuando el dispositivo o la red probados no están encendidos, las luces indicadoras trifásicas "A, B, C" se apagarán, la luz indicadora de "Operación" se encenderá y se liberará la señal de bloqueo, lo que permitirá la operación del dispositivo. El dispositivo adopta un control de separación de fases y, cuando se carga cualquier fase, emite una alarma y emite una señal de bloqueo forzado.

Cuando el monitor pierde energía de control, emite una señal de bloqueo forzado para mantener el estado de bloqueo. El monitor está equipado con una función de "autocomprobación" que puede detectar automáticamente varios módulos funcionales de sensores y pantallas. En caso de cualquier mal funcionamiento en el dispositivo, la luz indicadora de "encendido" permanecerá encendida, la luz indicadora de "funcionamiento" no se encenderá y siempre se emitirá una señal de bloqueo forzado para mantener el estado de bloqueo.

Una pantalla en vivo es un tipo de dispositivo de seguridad que se instala directamente en equipos eléctricos interiores para mostrar visualmente si el equipo eléctrico tiene voltaje de funcionamiento. Cuando el dispositivo tiene voltaje de funcionamiento, la ventana de visualización del monitor parpadea para advertir a las personas que el equipo de alto voltaje está encendido y no hay indicación cuando no hay energía.

Uso del equipo

Esta serie de dispositivos generalmente se instala en barras colectoras de entrada, disyuntores, transformadores principales, aparamenta, aparatos compuestos GIS y otros lugares donde es necesario mostrar si están activos o no, para evitar un mal funcionamiento eléctrico. Esta serie de dispositivos debe cumplir con la norma DL/T 538-2006 "Dispositivos de visualización en vivo de alto voltaje" en la industria energética de la República Popular China.

Características del equipo

Confiabilidad: Los sensores inductivos (sin contacto) pueden detectar si el circuito está activo más allá de una distancia segura, con una direccionalidad obvia, alta sensibilidad y seguridad y confiabilidad.

Economía: el sensor no entra en contacto directo con el cuerpo cargado y no es necesario realizar pruebas de descarga parcial durante la instalación y el mantenimiento. Es simple, conveniente, tiene bajos costos de mantenimiento y tiene una larga vida útil.

Totalmente funcional: Tiene funciones como visualización de flash, autoverificación y activación del circuito de bloqueo forzado, desempeñando realmente el papel de bloqueo forzado integral.

Adaptabilidad: Con diversas formas, puede usarse ampliamente en varios lugares, como interiores, exteriores, electrodomésticos combinados GIS y aparamenta.
