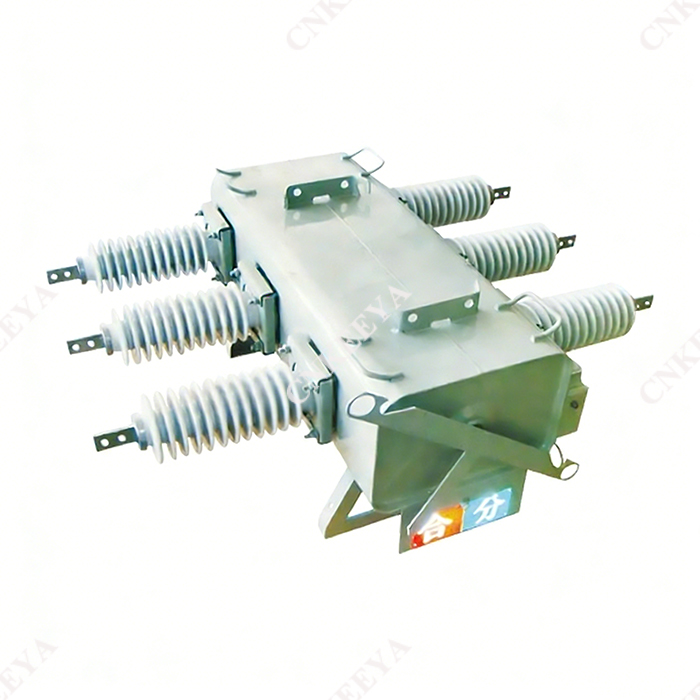

Disyuntor SF₆ integrado primario y secundario LW□-12

 Principales características estructurales.

 Disyuntor SF₆ integrado primario y secundario LW□-12, que utiliza la fuerza del campo magnético recibida por la corriente del arco para hacer que el arco gire a alta velocidad a lo largo de una sección determinada. Debido al peso relativamente ligero del arco, se alarga gradualmente y entra en contacto continuamente con gas SF6 fresco durante la rotación a alta velocidad, y se enfría y se apaga. Este tipo de disyuntor tiene las ventajas de una gran capacidad de extinción del arco, una larga vida eléctrica, ninguna interrupción de la corriente al interrumpir corrientes pequeñas y ninguna sobretensión durante el funcionamiento. Al mismo tiempo, requiere menos potencia operativa y tiene una alta confiabilidad.

 El disyuntor adopta un mecanismo miniaturizado accionado por resorte, que tiene las ventajas de un funcionamiento confiable, una larga vida mecánica y un control simple. El mecanismo accionado por resorte puede almacenar energía de forma manual o eléctrica, abrir y cerrar de forma manual o eléctrica y tiene una función de recierre.

 El material de la caja del disyuntor es de acero inoxidable 304 de 3 mm de espesor soldados entre sí, con una estructura totalmente hermética y un nivel de protección no inferior a IP67; Hay indicadores de posición de apertura y cierre obvios y fácilmente observables e indicadores de estado de almacenamiento de energía en la caja, que están conectados de manera confiable al mecanismo operativo y tienen acciones de indicación confiables. La caja tiene un asa de manipulación para evitar tirar del conducto de cables.
