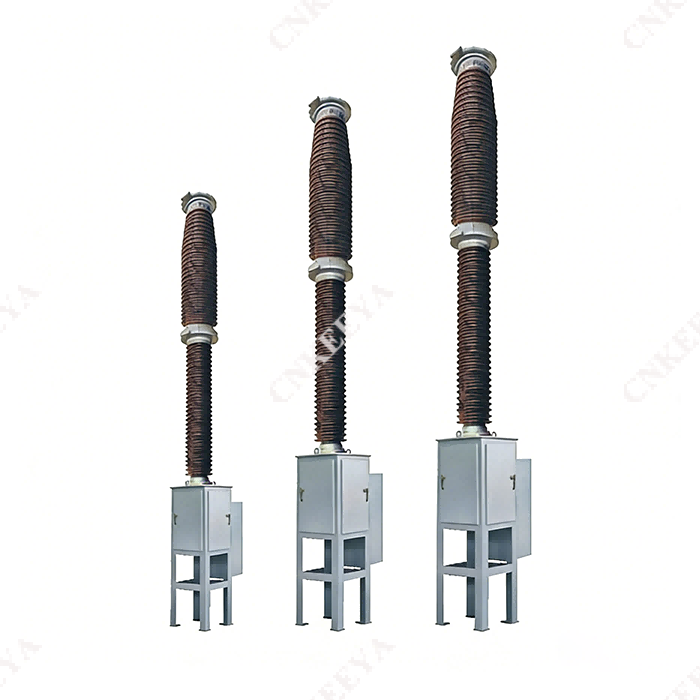

Disyuntor de hexafluoruro de azufre (SF₆) de CA de alto voltaje para exteriores LW□-252

  El disyuntor de hexafluoruro de azufre (SF₆) de CA de alto voltaje para exteriores LW□-252 es un producto para exteriores. Es adecuado para redes eléctricas de CA de 50 Hz con un voltaje máximo de 252 kV en áreas donde la altitud no supera los 2000 metros, la temperatura ambiente no es inferior a -30 ℃ y la clase de contaminación no es superior a la Clase IV. Se utiliza para interrumpir la corriente nominal y la corriente de falla, o cambiar líneas de circuito, realizando el control y protección de los sistemas de energía, y también se puede usar como disyuntor de interconexión.

   Este producto utiliza gas SF₆ como medio aislante y extintor de arco, adopta tecnología importada de extinción de arco de autoenergía y está equipado con un nuevo mecanismo operativo de resorte. Presenta una larga vida útil eléctrica, bajo trabajo operativo, bajo nivel de ruido y alta confiabilidad, con una estructura simple, tamaño compacto y un largo período sin mantenimiento. Está bien adaptado a la tendencia actual de desarrollo de equipos eléctricos de gran capacidad y sin aceite.

 Características estructurales

    El disyuntor adopta una estructura de interrupción única de pilar de porcelana trifásico, con un mecanismo accionado por resorte para cada fase y conexión eléctrica trifásica, por lo que la apariencia es novedosa y exquisita. El disyuntor utiliza gas SF6 como medio de aislamiento y extinción de arco, y adopta un relé de densidad tipo puntero para monitorear su presión y progreso de densidad. Debido al uso del principio de extinción de arco autoalimentado y al diseño optimizado en el sistema de movimiento del disyuntor, se ha mejorado efectivamente la eficiencia mecánica y se ha reducido la potencia operativa;

    Excelente rendimiento de frenado y larga vida útil eléctrica;

 Cada poste de este producto está instalado en una caja de mecanismo, que está montada centralmente en la base. La caja contiene un mecanismo accionado por resorte y una unidad de control eléctrico. La varilla de salida del mecanismo está conectada al brazo de manivela. La superficie del soporte de la caja del mecanismo está galvanizada en caliente y los sujetadores están galvanizados en caliente. La carcasa de la caja del mecanismo está hecha de acero inoxidable, por lo que el producto tiene una excelente resistencia a la corrosión. Alta confiabilidad mecánica, capaz de operación frecuente;

    Debido a la alta resistencia de aislamiento inherente del gas hexafluoruro de azufre y al uso del movimiento de los contactos en los disyuntores, no hay reencendido de la corriente capacitiva durante la apertura del disyuntor;

    El nivel de aislamiento externo es alto y el aislamiento externo está diseñado con una gran distancia de fuga, lo que tiene un excelente rendimiento de resistencia a la contaminación.

    Fuerte capacidad de carga de corriente: realice pruebas de aumento de temperatura a 1,2 veces la corriente nominal de 4000 A, y todavía hay un gran margen para el aumento de temperatura en cada punto;

    La estructura de apariencia general del producto es compacta, fácil de instalar y depurar en el sitio, y la carga de trabajo de mantenimiento es pequeña.

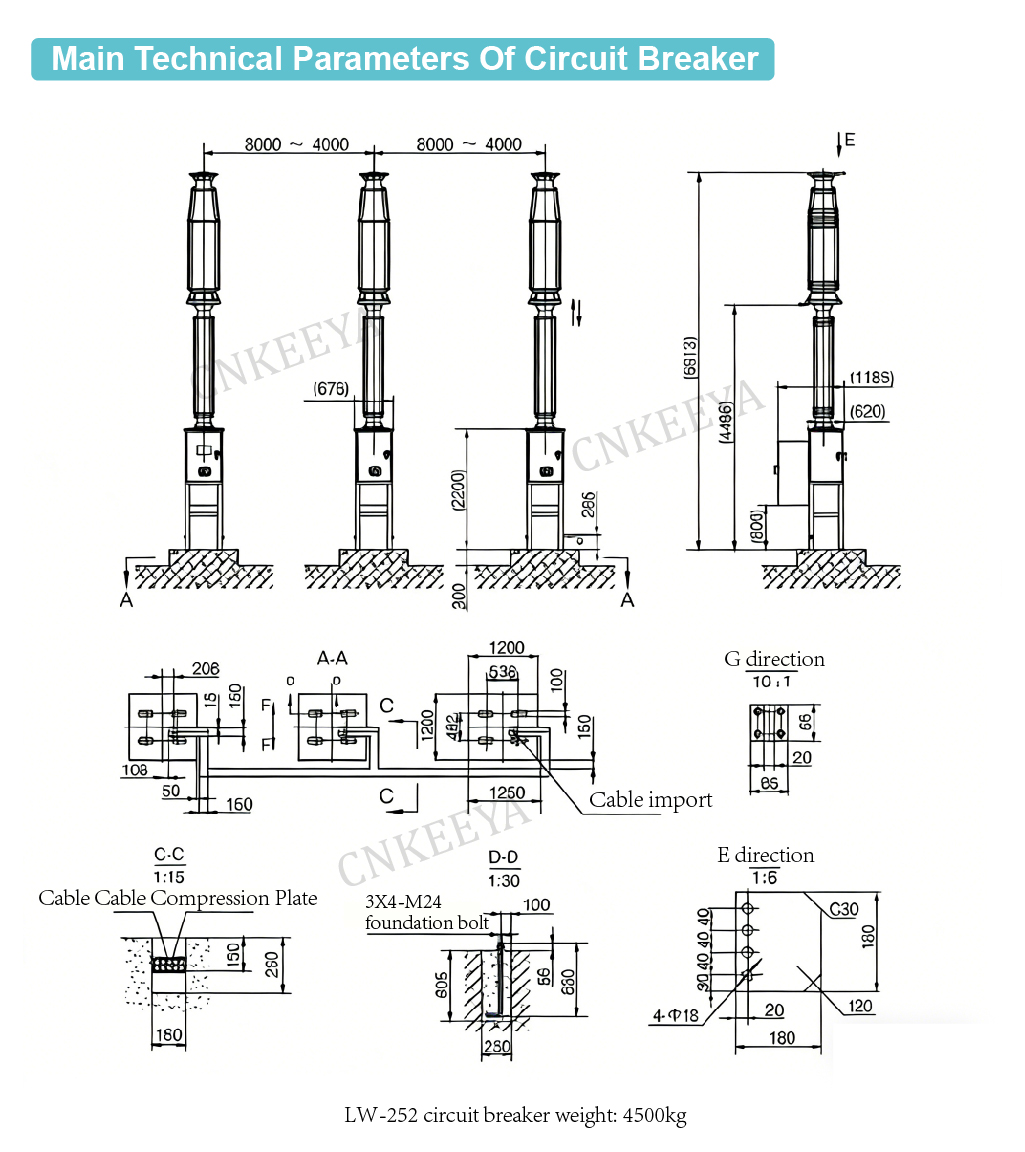

 1. Peso M: 4500kg (con gas); Peso total del gas: 24kg.

2. Carga básica: estática 4500 kg (tres polos); 1500 kg (por poste) dirección horizontal dinámica F: 2500 kg; Dirección vertical (hacia arriba) 3500 kg; Dirección vertical (hacia abajo) 6000 kg

 3. La nivelación de la superficie del hormigón no deberá exceder los 1,5 mm.

 4. El orificio de instalación para conectar el bloque de terminales al cable primario lo perfora el usuario en el sitio según sus necesidades, y el material del bloque de terminales es aleación de aluminio 2A12-T4.

 Instrucciones de pedido

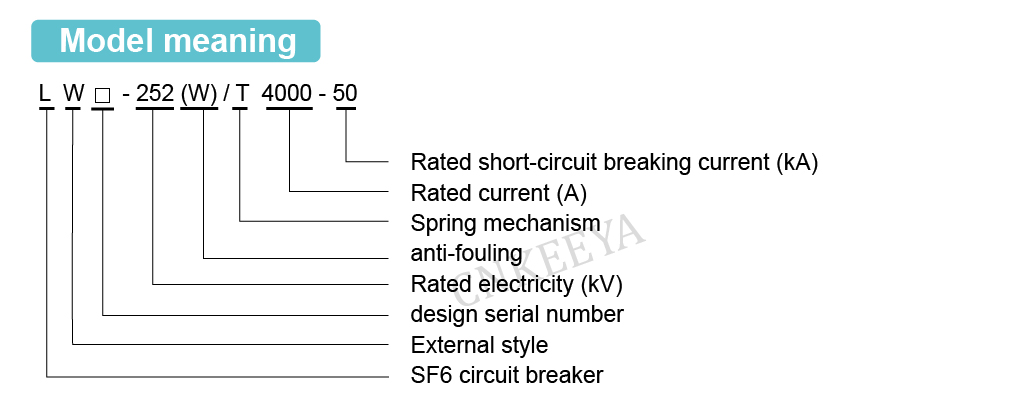

  Modelo y especificaciones del disyuntor;

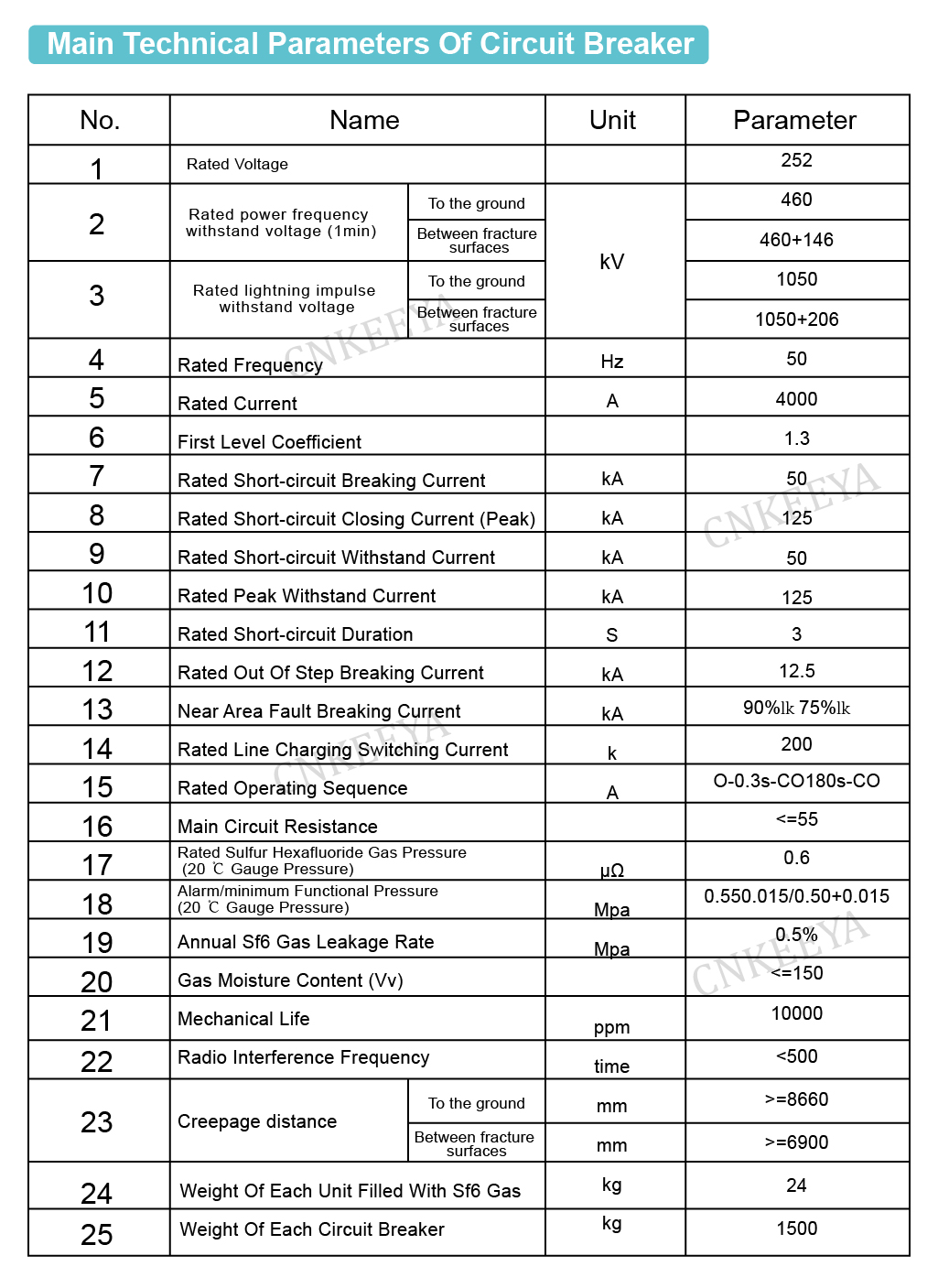

  Parámetros eléctricos nominales (tensión, corriente, corriente de corte, etc.)

  Condiciones ambientales de uso (temperatura ambiente, altitud, nivel de contaminación ambiental)

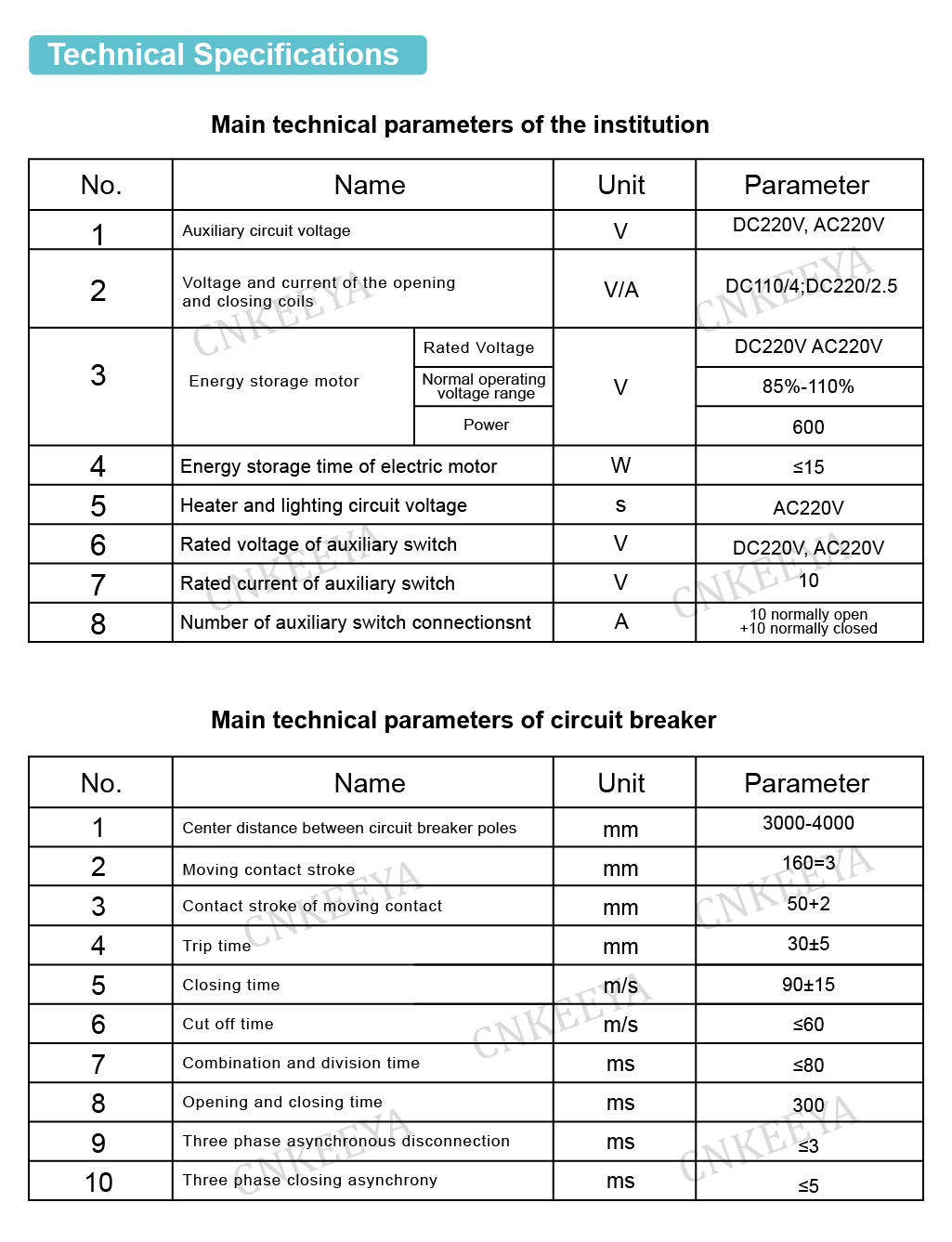

  Parámetros eléctricos nominales del circuito de control (tensión nominal del motor de almacenamiento de energía, tensión nominal de las bobinas de apertura y cierre); Los nombres y cantidades de repuestos, equipos especializados y herramientas necesarios (que se solicitarán por separado); La dirección del cableado del terminal a la vez.
