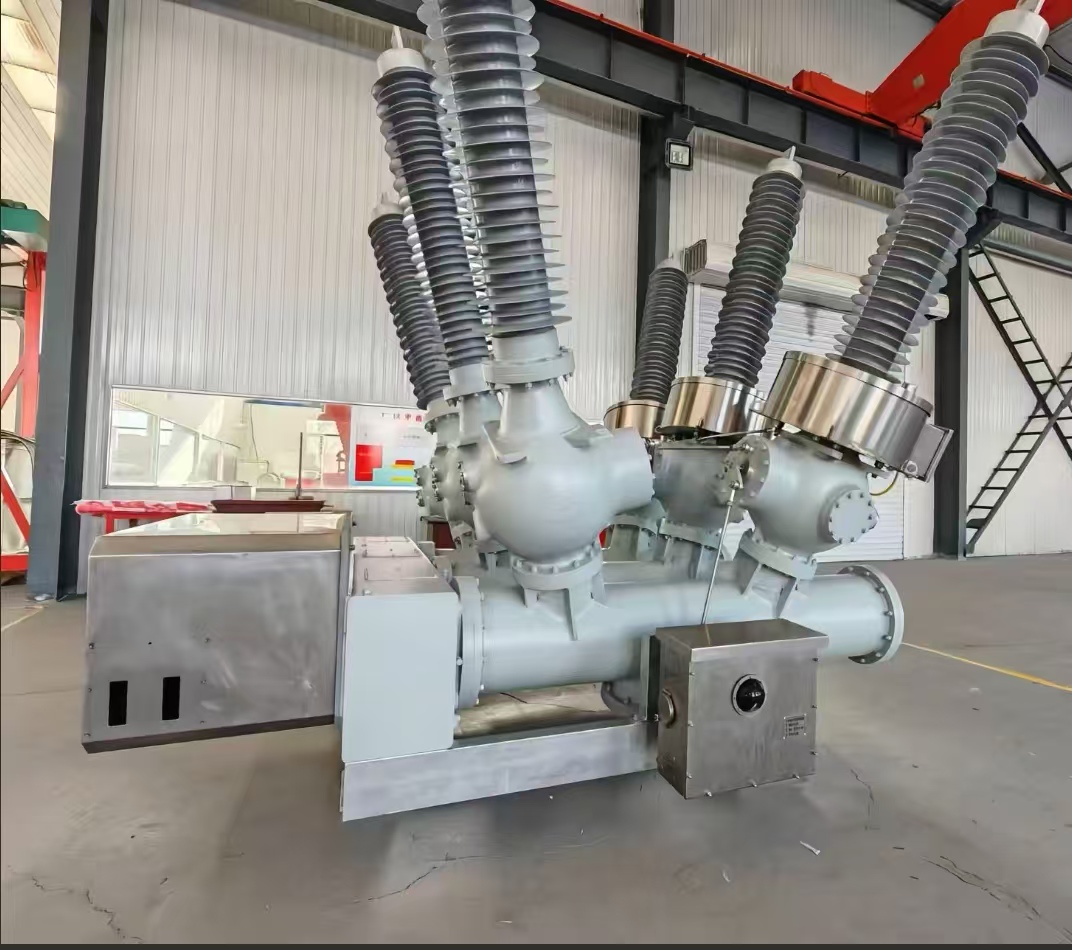

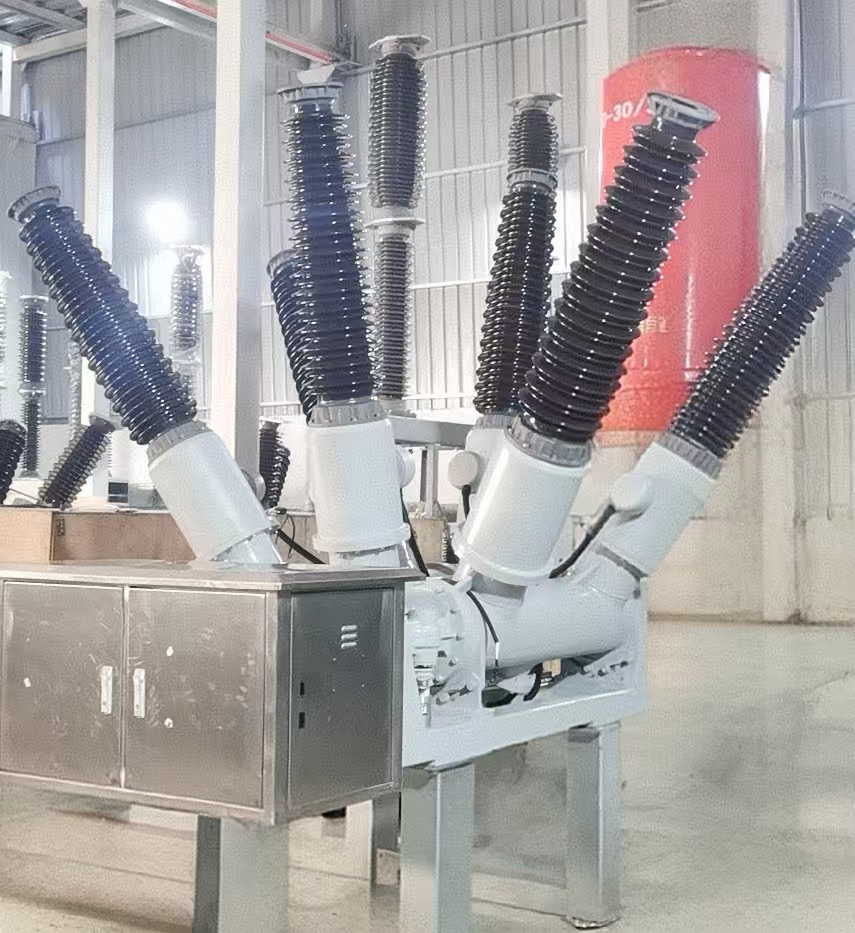

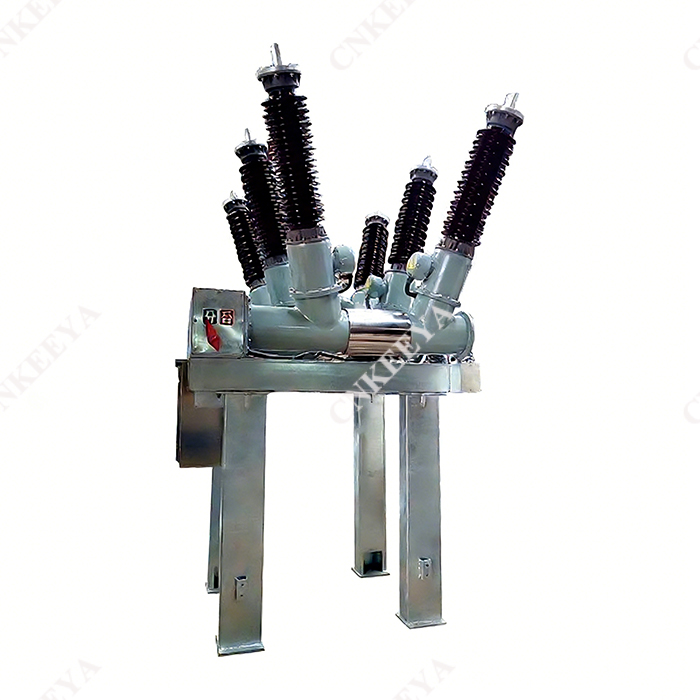

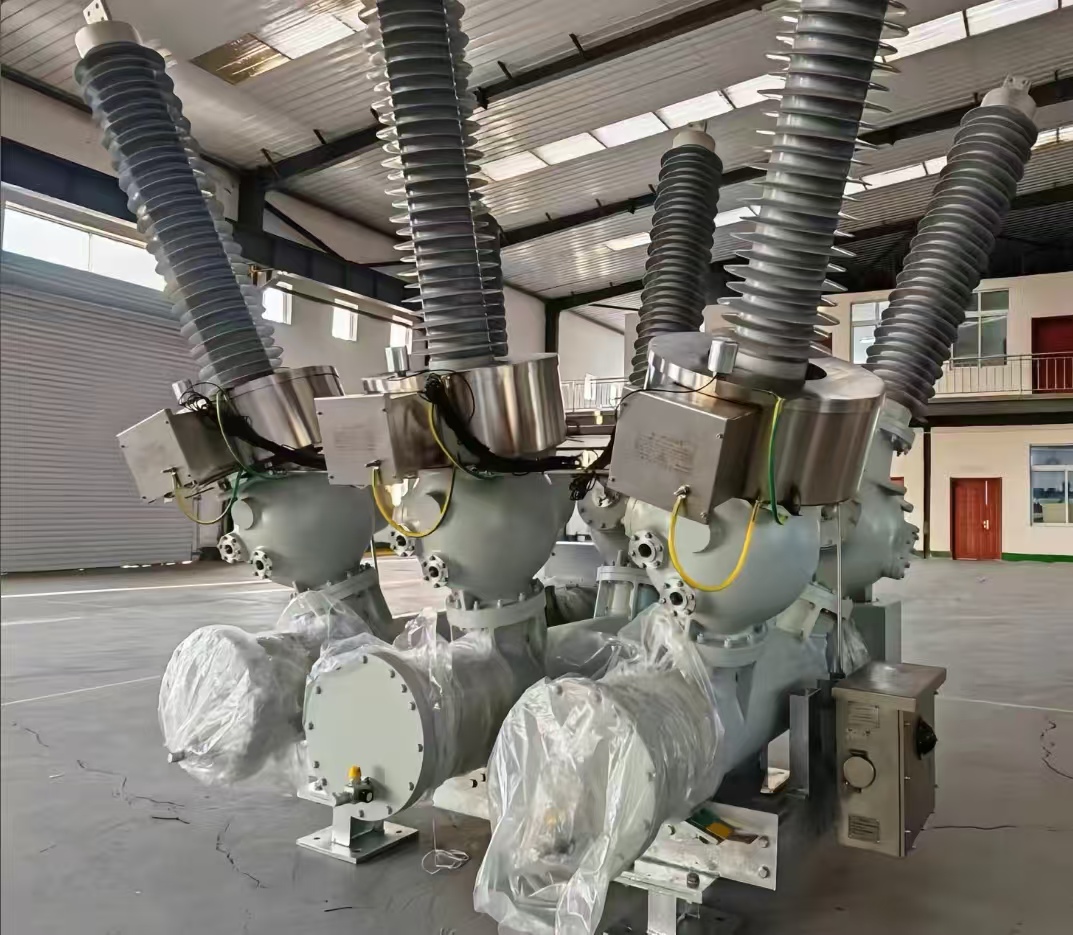

Conjunto de tablero de distribución de tipo abierto ZCW□-72.5(126.5)/L

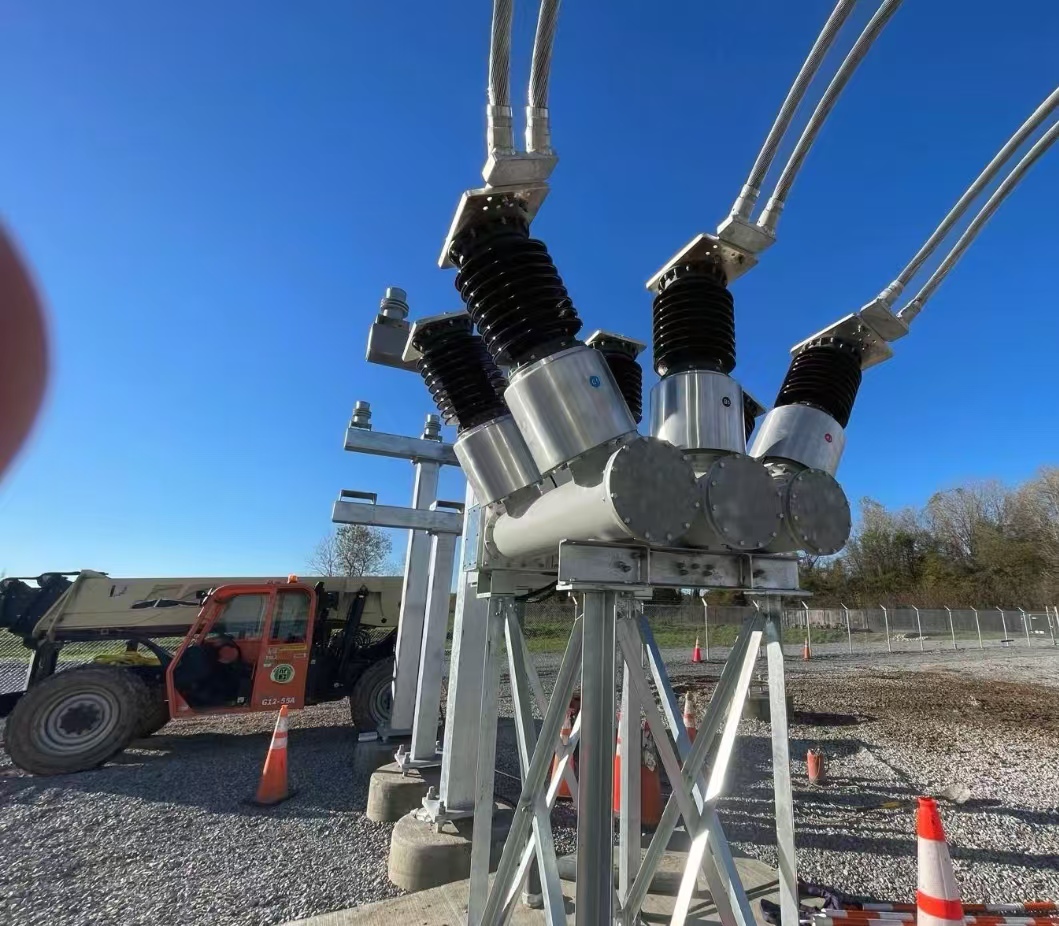

El conjunto de tablero de distribución de tipo abierto ZCW□-72.5(126.5)/L es un conjunto completo de aparatos eléctricos combinados que utiliza aire como aislamiento externo, gas SF6 como medio de extinción de arco. El control y protección de sistemas de transmisión y distribución de 72,5 KV para CA trifásicos también se puede utilizar para conectar disyuntores y abrir y cerrar bancos de condensadores. Adecuado para subestaciones urbanas, subestaciones empresariales y subestaciones montañosas con uso de suelo reducido.

 características estructurales

 Combine orgánicamente disyuntores, interruptores de aislamiento, interruptores de puesta a tierra, transformadores de corriente, barras colectoras y otros componentes en un soporte de estructura de acero conectado a tierra, lo que da como resultado una estructura compacta. Ocupa solo entre el 30% y el 50% del espacio del tipo dividido y tiene características obvias como el ahorro de terreno y la reducción de costos del proyecto.

 Todo el intervalo se prefabrica en fábrica, se ensambla y depura antes de salir de fábrica y se transporta al lugar de instalación en su conjunto, lo que acorta considerablemente el ciclo de instalación.

 Adoptando cámaras de extinción de arco de alto rendimiento e interruptores de aislamiento totalmente validados, con mínimo mantenimiento y alta confiabilidad.

 La barra colectora autoportante prefabricada en la fábrica de tabiques no requiere que los usuarios reparen la estructura.

 Diseño flexible y se puede utilizar para varios métodos de cableado.

 El disyuntor se puede bajar para mantenimiento o reemplazo en su conjunto, y el tiempo de corte de energía se puede acortar a menos de 3 horas debido a una falla del cuerpo.

\

 Instrucciones de pedido

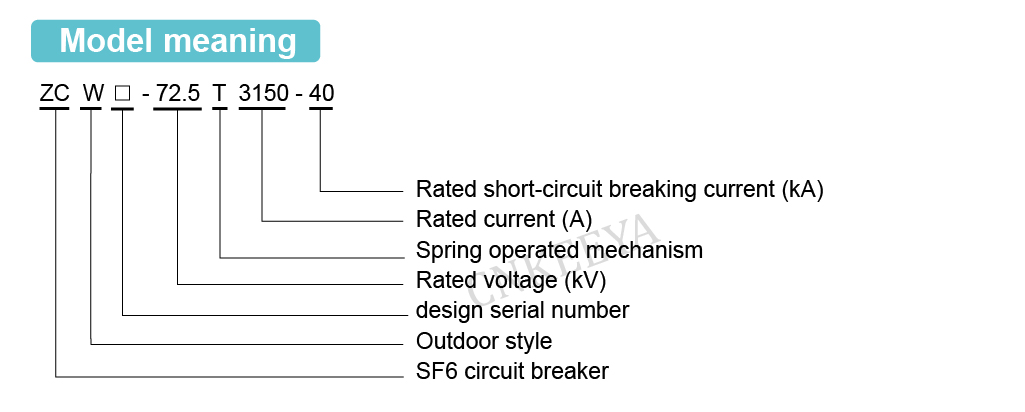

 Modelo y especificaciones del disyuntor;

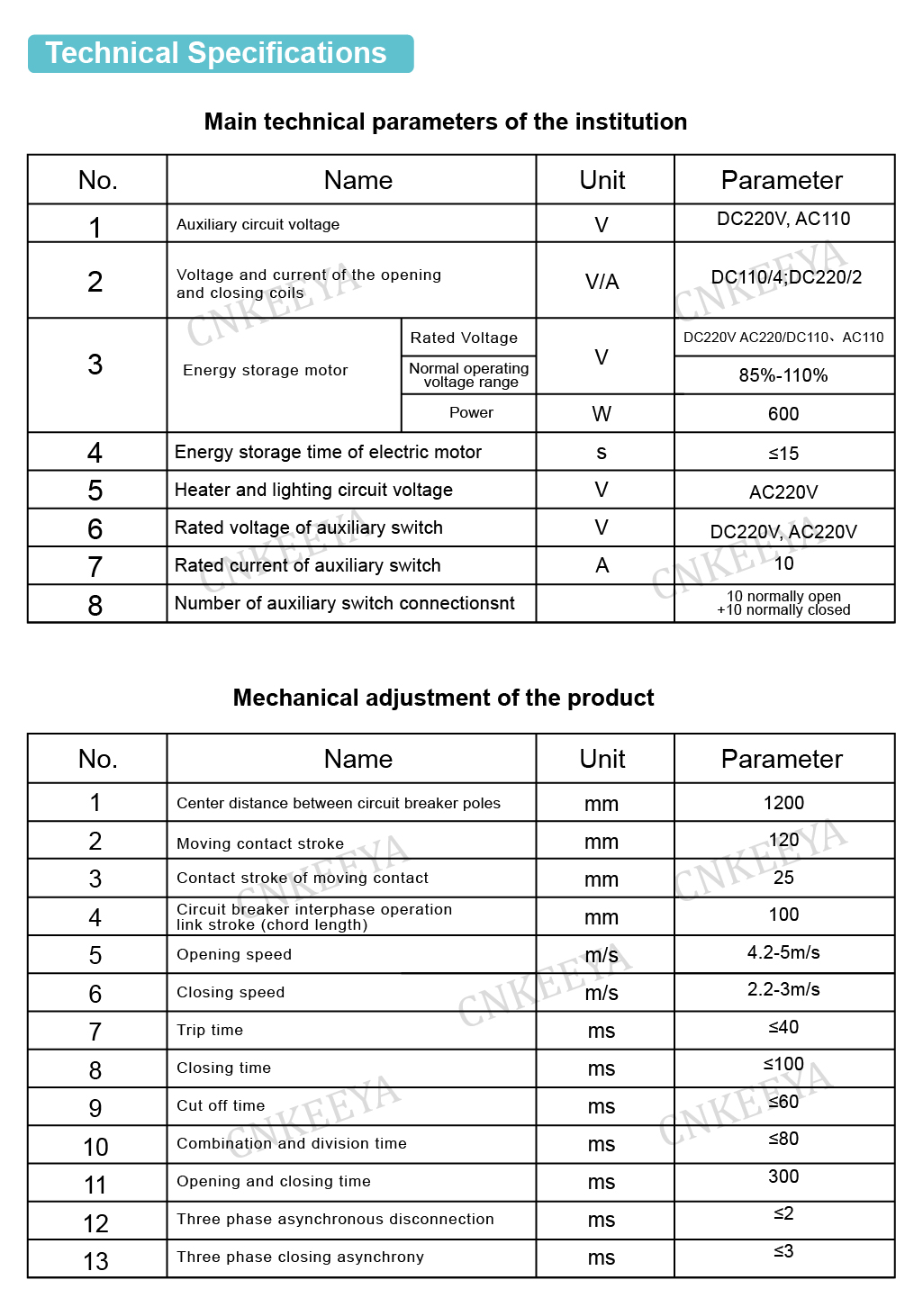

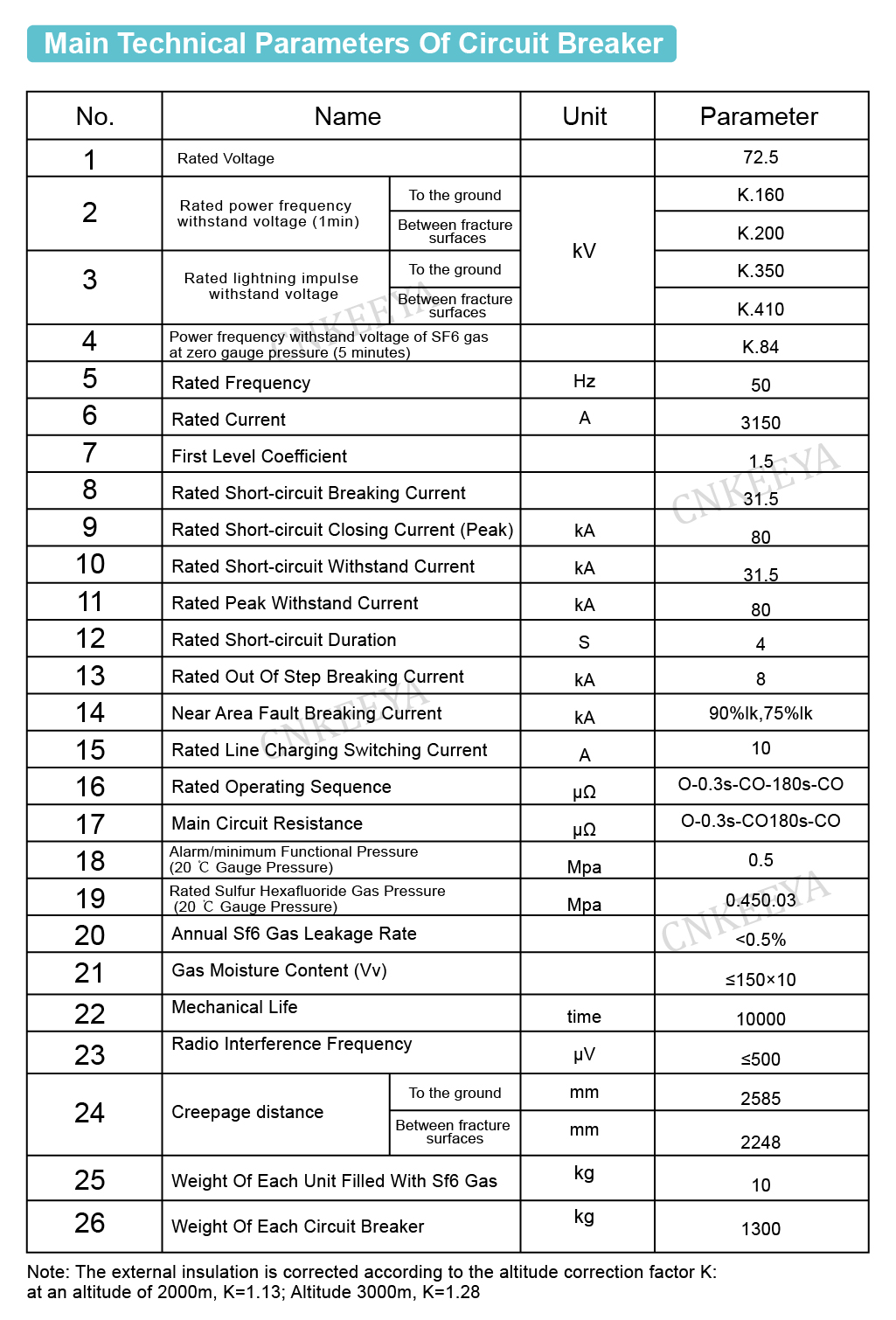

 Parámetros eléctricos nominales (tensión, corriente, corriente de corte, etc.); Parámetros eléctricos nominales del circuito de control (voltaje nominal del motor de almacenamiento de energía, voltaje nominal de las bobinas de apertura y cierre) basados ​​en condiciones ambientales como temperatura, altitud y nivel de contaminación;

 Los nombres y cantidades de repuestos, equipos especializados y herramientas necesarios (que se solicitarán por separado);

 La dirección del cableado del terminal a la vez.
