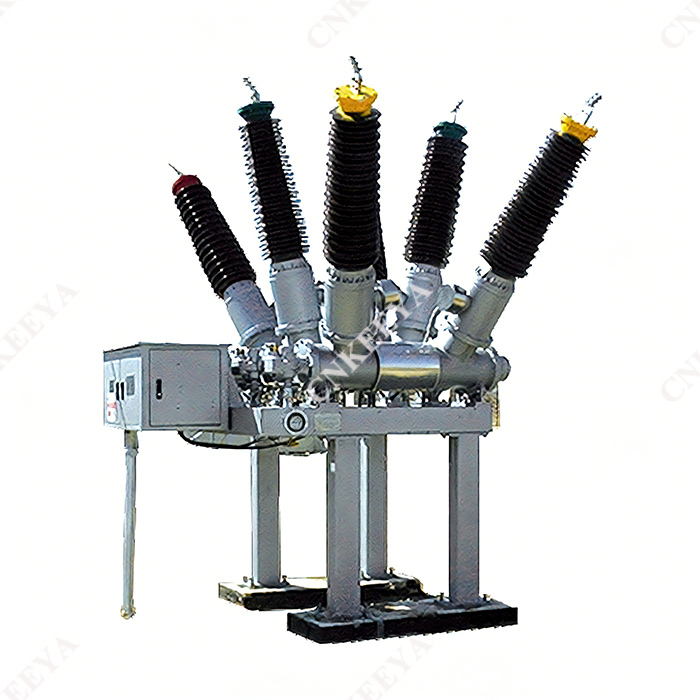

Disyuntor tipo tanque CA SF₆ de alto voltaje LW36-126/T3150-40

 Descripción general

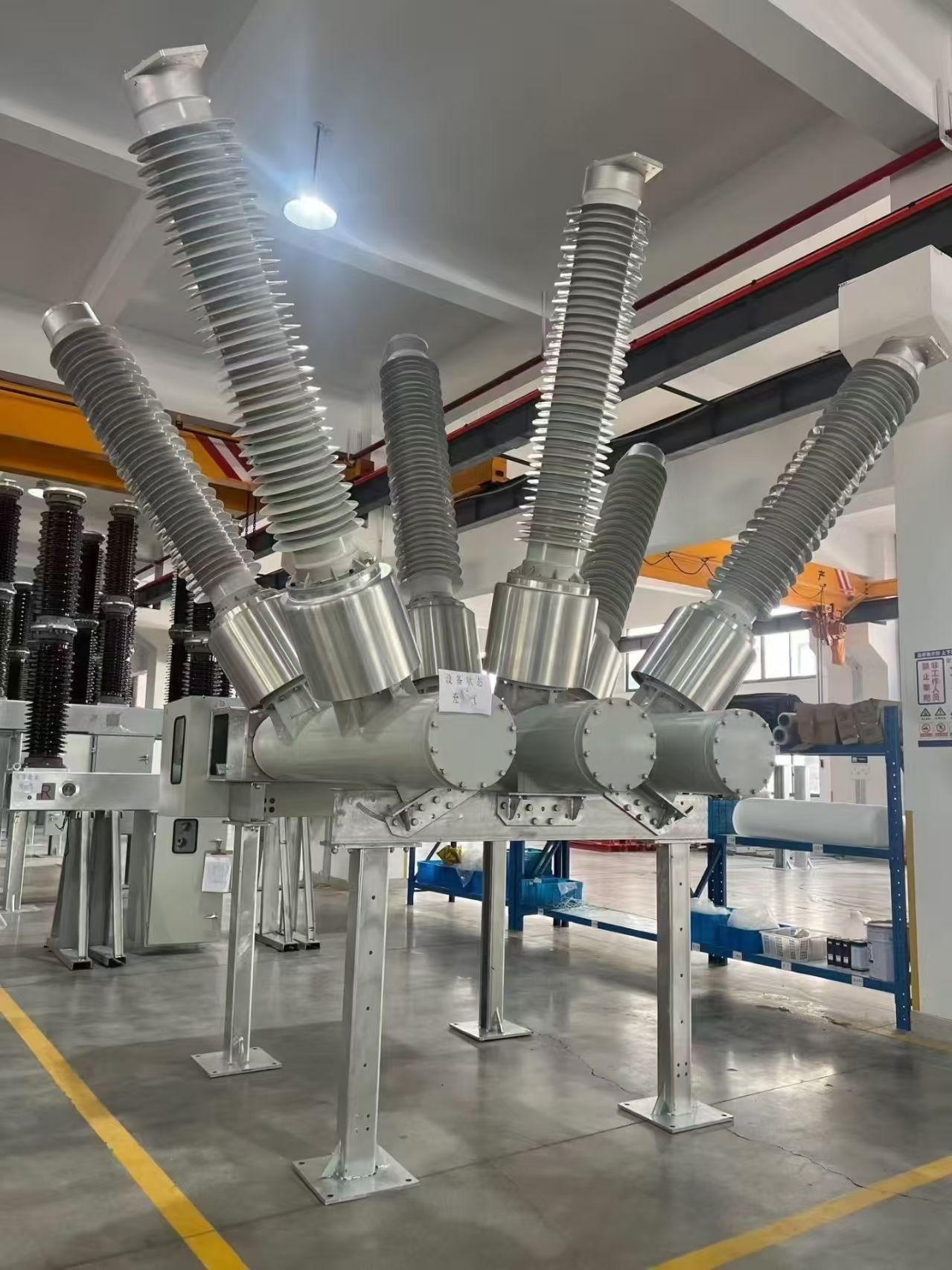

 El disyuntor tipo tanque de CA SF₆ de alto voltaje LW36-126/T3150-40 y el transformador de corriente juntos, y la cámara de extinción de arco están instaladas horizontalmente en una carcasa de aleación de aluminio conectada a tierra, equipada con un mecanismo de operación de resorte tipo CT26. Utiliza menos componentes, tiene un diseño simple y compacto y, en general, es resistente y duradero, y cumple con los requisitos de los interruptores sin aceite. Tiene excelentes características mecánicas y alta confiabilidad. Todos los componentes importantes se procesan mediante CNC y equipos de centro de mecanizado, y los rodamientos están fabricados con rodamientos de marca (como IKO, INA, SKF, etc.), con una vida mecánica de hasta 10000 veces. Adecuado para aparamenta exterior de alta tensión con CA trifásica 50 Hz, puede utilizarse para el control y protección de sistemas de transmisión y transformación de 72,5 (126) kV; También se puede utilizar para conectar disyuntores y abrir y cerrar bancos de condensadores.

 Características estructurales

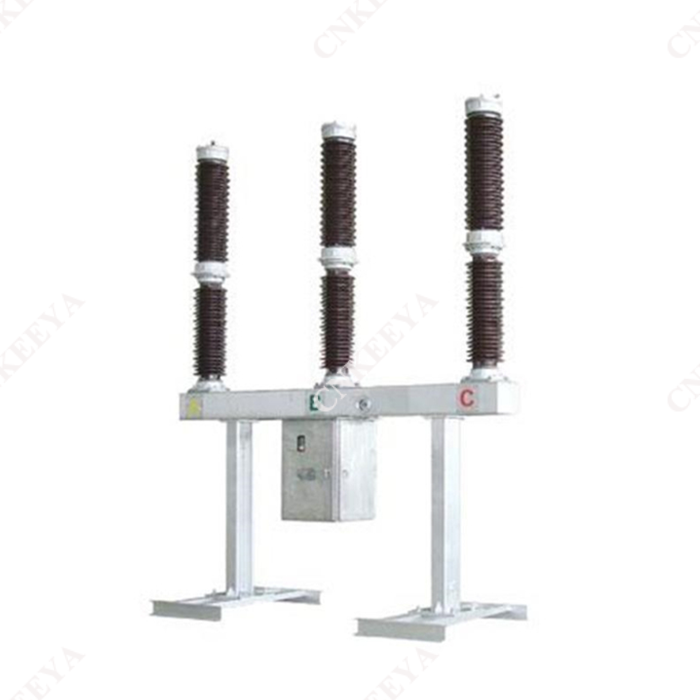

 El disyuntor adopta una estructura de corte único de pilar de porcelana trifásico, con un mecanismo accionado por resorte para las tres fases dispuestas en el centro y unidas por las tres fases, lo que da como resultado una apariencia novedosa y exquisita. El disyuntor utiliza gas SF6 como medio de aislamiento y extinción de arco. Durante el funcionamiento, los tres polos del disyuntor están conectados al gas SF6 y se utiliza un relé de densidad de tipo puntero para monitorear el progreso de su presión y densidad. Debido al uso del principio de extinción de arco autoalimentado y al diseño optimizado en el sistema de movimiento del disyuntor, la eficiencia mecánica se ha mejorado efectivamente y la potencia operativa se ha reducido considerablemente; Excelente rendimiento de frenado y larga vida útil eléctrica;

 El chasis de instalación y soporte están fabricados con placas de acero curvadas en su conjunto, y el tratamiento superficial es todo galvanizado en caliente. Todos los elementos de fijación expuestos están fabricados con materiales de alta resistencia y galvanizados en caliente, o utilizan piezas estándar de acero inoxidable. La cubierta exterior de la caja del mecanismo está hecha de acero inoxidable, por lo que el producto tiene una excelente resistencia a la corrosión;

 Alta confiabilidad mecánica, capaz de operación frecuente;

 Debido a la alta resistencia de aislamiento inherente del gas hexafluoruro de azufre y al uso de un movimiento de contacto superior en los disyuntores, no hay reencendido de la corriente capacitiva de corte; El nivel de aislamiento externo es alto y el aislamiento externo está diseñado con una gran distancia de fuga. La distancia de fuga es ≥ 31 mm/kV y el rendimiento anticontaminación es excelente. Puede funcionar de forma segura incluso en entornos hostiles; Fuerte capacidad de carga de corriente: realice una prueba de aumento de temperatura a 1,2 veces la corriente nominal de 3150A, que es 3780A, y todavía hay un gran margen de aumento de temperatura en cada punto;

 La estructura de apariencia general del producto es compacta, fácil de instalar y depurar en el sitio, y la carga de trabajo de mantenimiento es pequeña.

 Instrucciones de pedido

 Modelo y especificaciones del disyuntor;

 Parámetros eléctricos nominales (tensión, corriente, corriente de corte, etc.)

 Condiciones ambientales de uso (temperatura ambiente, altitud, nivel de contaminación ambiental)

 Parámetros eléctricos nominales del circuito de control (tensión nominal del motor de almacenamiento de energía, tensión nominal de las bobinas de apertura y cierre); Los nombres y cantidades de repuestos, equipos especializados y herramientas necesarios (que se solicitarán por separado);

 La dirección del cableado del terminal a la vez.
