Disyuntor de hexafluoruro de azufre para exteriores LW36-40.5 (W)/T2000-31.5

Descripción general

 El disyuntor de hexafluoruro de azufre para exteriores LW36-40.5 (W)/T2000-31.5 es un equipo eléctrico en sistemas de energía trifásicos de CA 50 Hz, adecuado para control y protección en sistemas de energía de voltaje nominal de 40,5 kV. Está equipado con transformadores de corriente internos o externos para fines de medición y protección.

Características estructurales

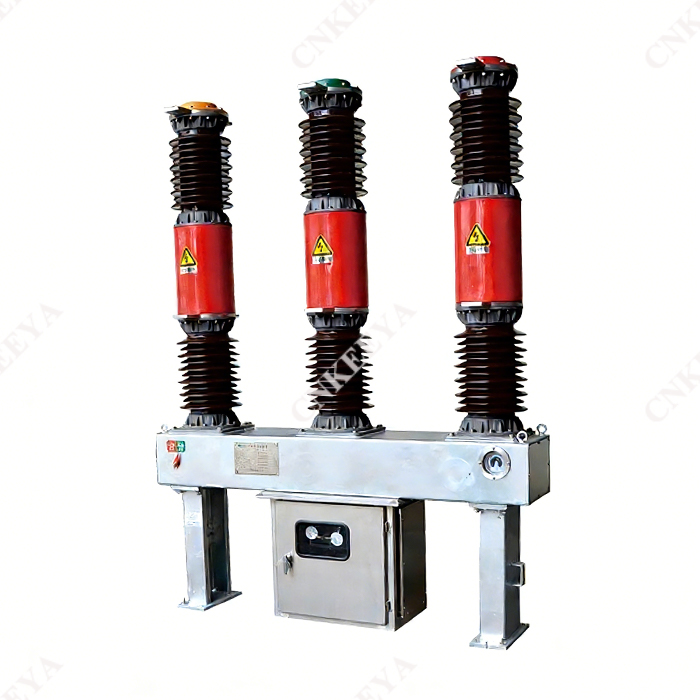

 El disyuntor de hexafluoruro de azufre LW36-40.5 es una estructura de pilar de porcelana para exteriores, equipada con un mecanismo de operación de resorte CT35. El mecanismo y el cuerpo están dispuestos en forma de "T", con un volumen total pequeño, peso ligero, estructura simple, baja potencia operativa y fácil instalación y depuración. Vida útil mecánica de 10.000 ciclos, adecuada para funcionamiento frecuente;

 Adoptar una cámara de extinción de arco de aire comprimido con excelente rendimiento de frenado y una vida útil eléctrica de hasta 20 veces;

 El rendimiento del sellado es confiable. El sello estático adopta una estructura de anillo de sellado en forma de "O" y el sello dinámico adopta un anillo de sellado en forma de "V" con una estructura de compensación de presión de resorte. La placa de cableado secundario del transformador se produce mediante un proceso de inyección de presión, con un fuerte rendimiento antienvejecimiento, lo que garantiza que la tasa de fuga de aire anual sea ≤ 0,5%;

 El chasis de instalación y soporte están fabricados con rodillos integrales de chapa de acero, utilizando componentes estándar de alta resistencia y alta confiabilidad mecánica;

 El núcleo de hierro de grado de medición del transformador de corriente interno o externo está hecho de un material de aleación microcristalina de alta conductividad magnética, con un nivel de precisión de hasta 0,2 o 0,2S. Cada fase del producto puede equiparse con 2-4 transformadores de corriente.

 Instrucciones de pedido

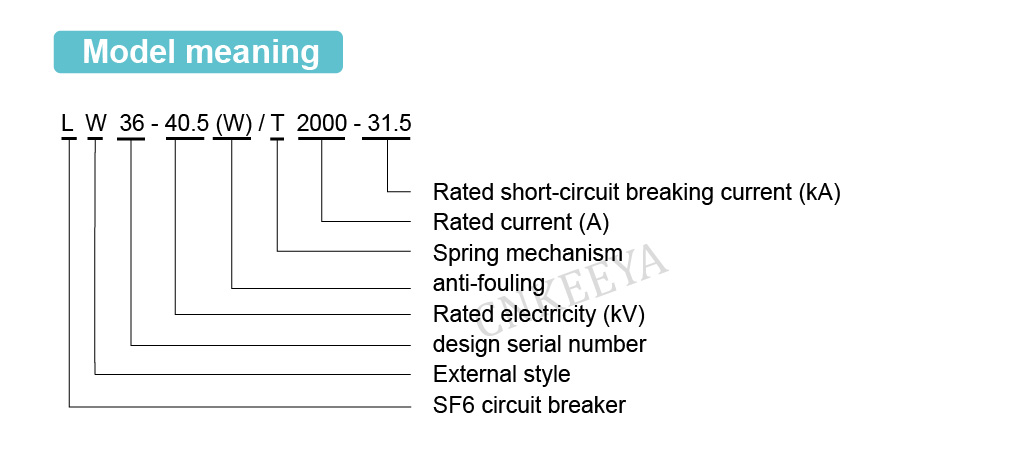

 Modelo y especificaciones del disyuntor;

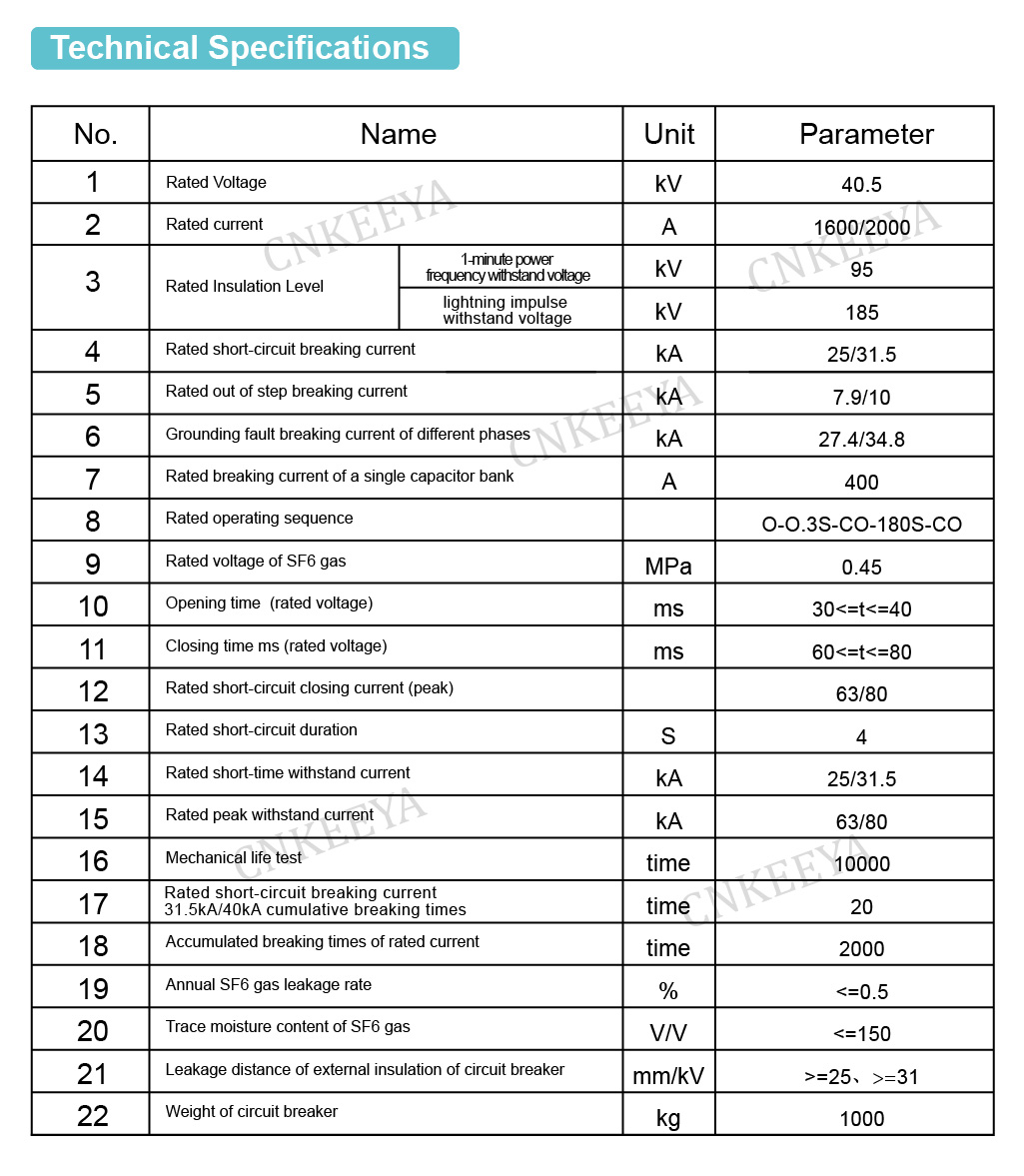

 Parámetros eléctricos nominales (tensión, corriente, corriente de corte, etc.)

 Condiciones ambientales de uso (temperatura ambiente, altitud, nivel de contaminación ambiental); Parámetros eléctricos nominales del circuito de control (tensión nominal del motor de almacenamiento de energía, tensión nominal de las bobinas de apertura y cierre); Nombres y números de repuestos, equipos especializados y herramientas necesarios (se deben pedir por separado)

 La dirección del cableado del terminal a la vez.
