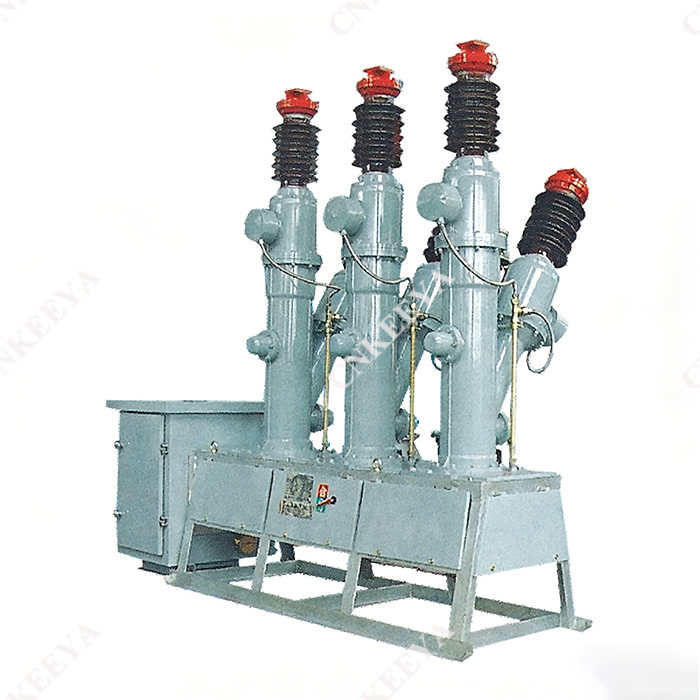

Disyuntor de hexafluoruro de azufre de alto voltaje para exteriores LW8 (A) -40.5

 Descripción general

 El disyuntor de hexafluoruro de azufre de alto voltaje para exteriores LW8(A)-40.5 es un aparato eléctrico trifásico de alto voltaje para exteriores de CA 50 Hz, que utiliza gas SF6 como medio aislante y de extinción de arco, adopta una estructura de extinción de arco de tipo presión y tiene una gran capacidad de ruptura. Puede ser ampliamente utilizado en sistemas de energía con un voltaje nominal de 40,5 kV como subestación, corriente nominal de apertura y cierre de plantas de energía, corriente de cortocircuito y puede usarse como disyuntor de conexión y banco de capacitores. El transformador de corriente interno tiene fines de medición y protección y es un producto mejorado del disyuntor.

 Características estructurales

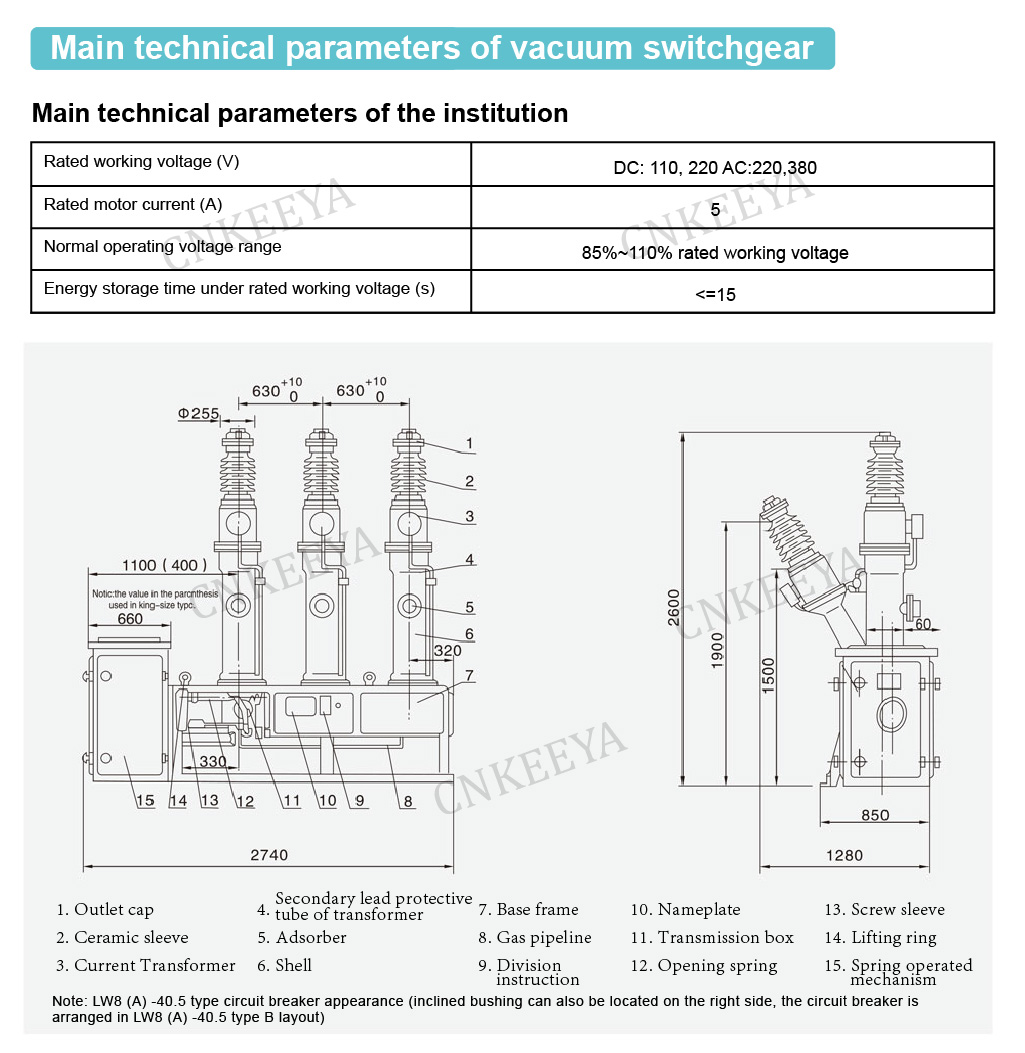

 El disyuntor es una estructura de tanque de piso pequeño para exteriores, equipada con un mecanismo accionado por resorte CT14; El mecanismo se instala junto con el cuerpo principal, con instalación simple, depuración conveniente, operación confiable y adecuado para operación frecuente; La institución tiene una vida útil de más de 3000 veces;

 Al adoptar una estructura de extinción de arco de aire comprimido, la capacidad de ruptura es particularmente fuerte, con una ruptura acumulada de 12 veces a 40 kA, estableciendo un récord para el más alto en China;

 Rendimiento de sellado confiable. Utilizando juntas de sellado, el sello dinámico adopta un anillo de sellado en forma de "V" con una estructura de compensación de presión de resorte, y la placa de cableado secundario del transformador es proporcionada por una empresa conjunta para garantizar una tasa de fuga de aire anual de menos del 0,5%;

 El transformador de corriente interno está fabricado de una aleación microcristalina con alta permeabilidad magnética, con un nivel de precisión de 0,2 o 0,2 segundos. Según las necesidades del usuario se pueden acoplar 12 transformadores. Apto para una línea descargada y sin reencendido de 50 kilómetros de longitud.
