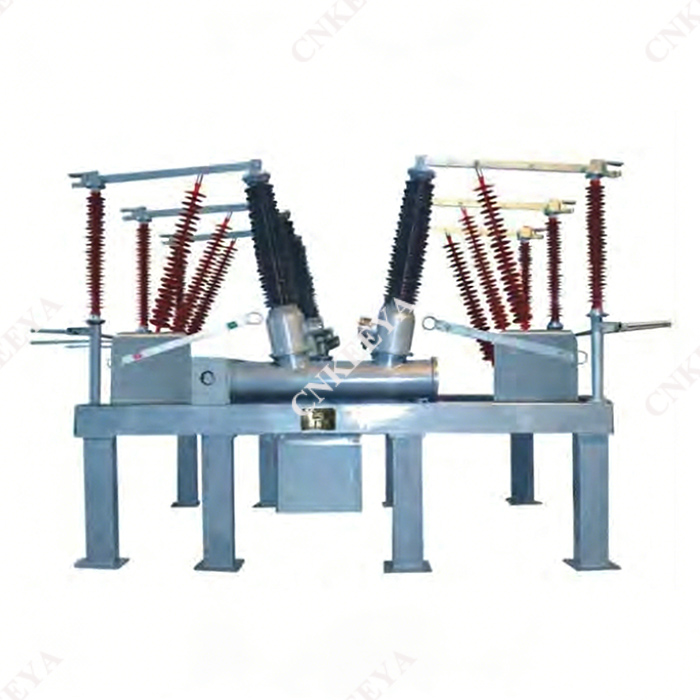

Aparato compuesto de hexafluoruro de azufre de tipo abierto ZCW□-126/L

 Descripción general

 El aparato compuesto de hexafluoruro de azufre de tipo abierto 1.1ZCW□-126/L es un conjunto completo de aparatos eléctricos combinados que utiliza aire como aislamiento externo, gas SF6 como medio de extinción de arco. El control y la protección de sistemas de transmisión y distribución de 126 kV para CA trifásicos también se pueden utilizar en situaciones donde se conectan disyuntores y bancos de capacitores. Adecuado para subestaciones urbanas, subestaciones empresariales y subestaciones montañosas con uso de suelo reducido. Este producto tiene las siguientes características:

 1) Combine orgánicamente disyuntores, interruptores de aislamiento, interruptores de puesta a tierra, transformadores de corriente, transformadores de tensión SF6, pararrayos, barras colectoras y otros componentes en un soporte de estructura de acero conectado a tierra, lo que da como resultado una estructura compacta.

 2) Ocupa solo del 30% al 50% del espacio del tipo split y tiene las características de ahorrar terreno y reducir los costos del proyecto.

 3) Todo el intervalo se prefabrica en fábrica, se ensambla y se depura antes de salir de fábrica y se transporta al sitio de instalación en su conjunto para acortar el ciclo de instalación.

 4) Adopción de cámaras de extinción de arco de alto rendimiento, transformadores de tensión SF6 y pararrayos con aisladores compuestos, con mantenimiento mínimo y alta confiabilidad.

 5) Las barras colectoras autoportantes prefabricadas en las fábricas de tabiques no requieren marcos de acero ni aisladores.

 6) Diseño flexible y se puede utilizar para varios métodos de cableado.

 1.2 ZCW10 está equipado con una cámara de extinción de arco autoalimentada optimizada y un mecanismo accionado por resorte CT10-A.

 1.3 ZCW10 cumple con los estándares nacionales GB1984-2003, GB11032-89, GB1985-2004 y cumple con los requisitos de IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 e IEC 60694:2002. Todos los demás componentes internos cumplen con sus respectivos requisitos estándar nacionales.
