Aparato eléctrico combinado SF₆ cerrado para exteriores tipo ZCW□-72.5/L

 Estándares compatibles

 Voltajes estándar GB156

 GB311.1 Coordinación de aislamiento para equipos de transmisión y distribución de alto voltaje

 GB11022 Requisitos técnicos generales para aparamenta y equipo de control de alta tensión

 Disyuntores de alto voltaje de corriente alterna GB1984

 GB1985 Seccionadores de alta tensión y seccionadores de puesta a tierra de corriente alterna

 Transformadores de voltaje GB1207

 Transformadores de corriente GB1208

 DL/T402 Especificación técnica para el pedido de disyuntores de alta tensión y corriente alterna

 DL/T486 Especificación técnica para el pedido de seccionadores y seccionadores de puesta a tierra de alta tensión en corriente alterna

 DL/T593 Especificación técnica común para realizar pedidos de aparamenta y equipo de control de alta tensión

 Características principales

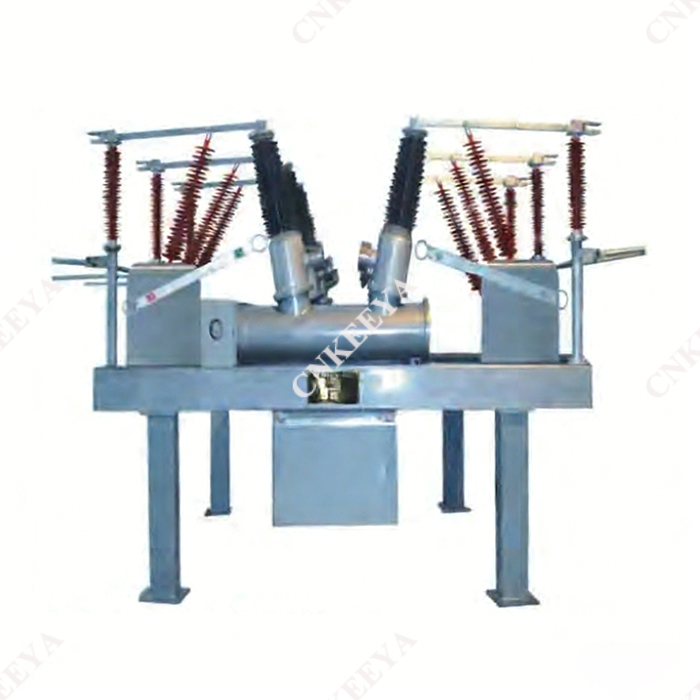

 Transformadores, disyuntores, seccionadores, seccionadores de puesta a tierra, transformadores de corriente, transformadores de tensión en SF₆, descargadores de sobretensiones, barras colectoras y otros componentes están integrados orgánicamente sobre soportes estructurales de acero puestos a tierra, presentando una estructura compacta.

 Ocupa sólo entre el 30% y el 50% del espacio del equipo de tipo dividido, lo que ahorra terreno y reduce los costos de construcción del proyecto.

 Toda la bahía está prefabricada en fábrica, con el montaje y la puesta en marcha completados en fábrica y entregados en su totalidad al lugar de instalación, lo que acorta el período de instalación.

 Se adoptan cámaras de extinción de arco de alto rendimiento, transformadores de voltaje SF₆ y descargadores de sobretensiones con aisladores compuestos, logrando un funcionamiento básicamente libre de mantenimiento y de alta confiabilidad.

 Entre los tramos se utilizan barras colectoras autoportantes prefabricadas en fábrica, lo que elimina la necesidad de marcos de acero y aisladores.

 El diseño es flexible y adaptable a varios modos de cableado.

 Condiciones ambientales de funcionamiento

El aparato eléctrico combinado SF₆ cerrado para exteriores tipo ZCW□-72.5/L está diseñado para aplicaciones en exteriores y también se puede utilizar en interiores. Las condiciones ambientales de funcionamiento son las siguientes:

 a. Altitud: No superior a 2000m.

 b. Temperatura ambiente: -30 ℃ ~ +40 ℃ (-40 ℃ ~ +40 ℃ disponible bajo pedido).

 do. Humedad relativa: Promedio diario no más del 95%, promedio mensual no más del 90% (a 25 ℃).

 d. Velocidad del viento: No más de 35 m/s.

 mi. Clase de contaminación: Clase Ⅳ, distancia de fuga del casquillo de porcelana superior a 1450 mm (distancia de fuga nominal superior a 31 mm/kV).

 F. No se permiten entornos inflamables, explosivos, químicamente corrosivos o con vibraciones severas.

 gramo. Intensidad sísmica: No superior al Grado 8.

 h. Espesor de la capa de hielo: No más de 10 mm.
