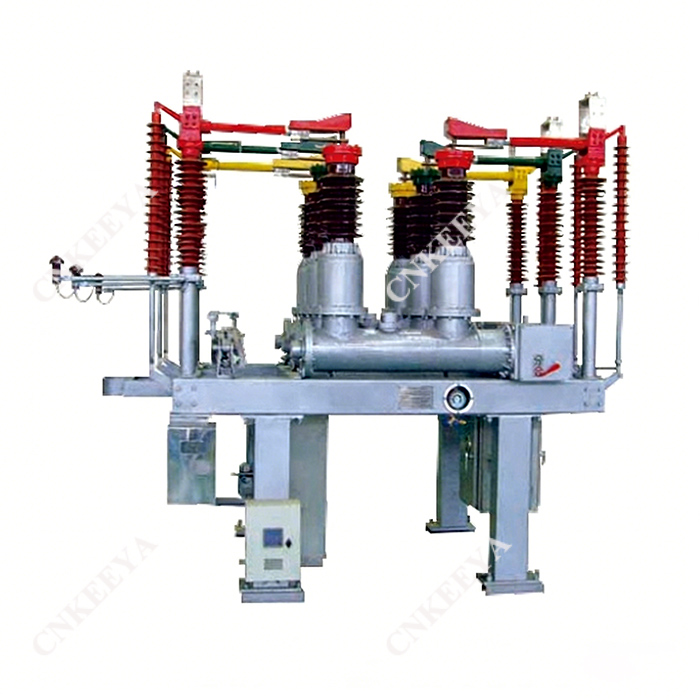

Aparato eléctrico combinado cerrado para exteriores tipo ZCW10-40.5L

 Descripción general

El aparato eléctrico combinado cerrado para exteriores tipo ZCW10-40.5L es un conjunto completo de aparatos eléctricos combinados que utilizan aire como aislamiento externo, gas SF6 como medio de extinción de arco. El control y protección de sistemas de transmisión y distribución de 72,5 KV para CA trifásicos también se puede utilizar para conectar disyuntores y abrir y cerrar baterías de condensadores. Adecuado para subestaciones urbanas, subestaciones empresariales y subestaciones montañosas con uso de suelo reducido.

 Características estructurales

 El disyuntor es una estructura de tanque de piso pequeño para exteriores, equipada con un mecanismo accionado por resorte CT35; El mecanismo se instala junto con el cuerpo principal, con instalación simple, depuración conveniente, operación confiable y adecuado para operación frecuente; La institución tiene una vida útil de más de 10.000 veces;

 Al adoptar una estructura de extinción de arco de aire comprimido, la capacidad de ruptura es particularmente fuerte, con una ruptura acumulada de 12 veces a 40 kA, estableciendo un récord para el más alto en China;

 Rendimiento de sellado confiable Utilizando juntas de sellado, el sello dinámico adopta un anillo de sellado en forma de "V" con una estructura de compensación de presión de resorte, y la placa de cableado secundario del transformador se combina con una empresa conjunta, con una tasa de fuga de aire anual de menos del 0,5%;

 El transformador de corriente interno está fabricado de una aleación microcristalina con alta permeabilidad magnética, con un nivel de precisión de 0,2 o 0,2 segundos. Según las necesidades del usuario se pueden acoplar 12 transformadores. Apto para una línea descargada y sin reencendido de 50 kilómetros de longitud.

 Instrucciones de pedido

 Modelo y especificaciones del disyuntor;

 Parámetros eléctricos nominales (tensión, corriente, corriente de corte, etc.)

 Condiciones ambientales de uso (temperatura ambiente, altitud, nivel de contaminación ambiental);

 Voltaje de funcionamiento del mecanismo operativo y voltaje del motor;

 La cantidad, relación de corriente, combinación de niveles y carga secundaria de transformadores de corriente internos o externos; Nombres y cantidades de repuestos, herramientas especiales y equipos (deben pedirse por separado).
