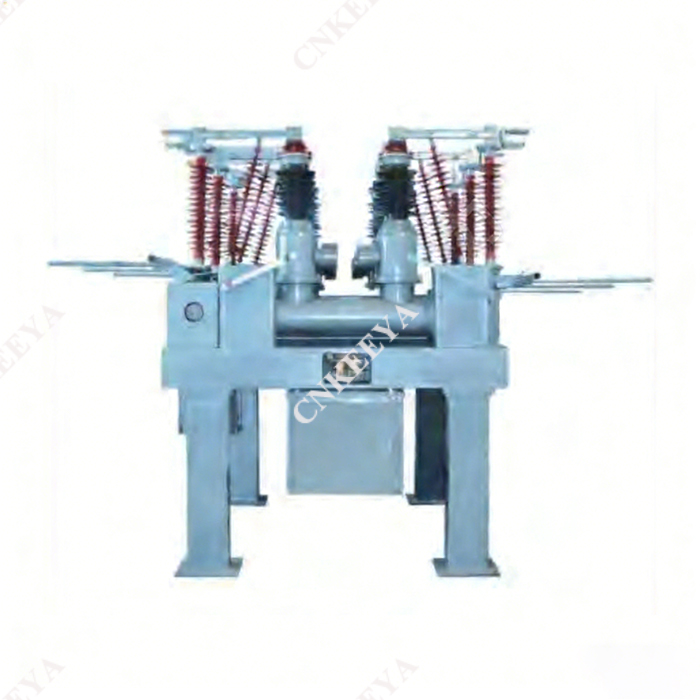

Aparato eléctrico combinado cerrado para exteriores tipo ZWC□-40.5Z/1600A-31.5kA

Descripción general

 1.1 El aparato eléctrico combinado cerrado para exteriores tipo ZWC□-40.5Z/1600A-31.5kA es un conjunto de aparamenta integrado con aire como medio de aislamiento externo y gas SF₆ como medio de extinción de arco. Se aplica para el control y protección de sistemas de transmisión y distribución de energía CA trifásicos de 40,5 kV, y también es adecuado para su uso como disyuntor de conexión y en escenarios de conmutación de bancos de capacitores. Este producto es ideal para subestaciones urbanas, subestaciones industriales y subestaciones montañosas con limitaciones de terreno. Presenta las siguientes ventajas:

 Disyuntores, seccionadores, seccionadores de puesta a tierra, transformadores de corriente, transformadores de tensión, descargadores de sobretensiones, fusibles, barras colectoras y otros componentes están integrados orgánicamente sobre soportes estructurales de acero puestos a tierra, ostentando una estructura compacta.

 Ocupa sólo del 30% al 50% del espacio de los equipos de tipo split, lo que ahorra terreno y reduce los costos de construcción del proyecto.

 Toda la bahía está prefabricada en fábrica, con el montaje y la puesta en marcha completados en fábrica y entregados en su totalidad al lugar de instalación, lo que acorta el período de instalación.

 Se adoptan cámaras de extinción de arco de alto rendimiento, transformadores de voltaje, descargadores de sobretensiones con aisladores compuestos y seccionadores con un rendimiento totalmente probado, que logran un funcionamiento básicamente libre de mantenimiento y una alta confiabilidad.

 Entre los módulos se utilizan barras colectoras autoportantes prefabricadas en fábrica, lo que elimina la necesidad de que el usuario construya marcos de soporte.

 El diseño es flexible y adaptable a varios modos de cableado.

 El disyuntor se puede bajar integralmente para mantenimiento o reemplazo, minimizando el tiempo de corte de energía causado por fallas en el cuerpo a menos de 3 horas.

 1.2 El ZWC□-40.5 está equipado con los siguientes componentes y sistemas de alta calidad:

 Cámara autoextintora de arco con poder de corte de 31,5kA y tiempo total de corte de 3 ciclos; Presenta una estructura simple y confiable y puede alcanzar 20 veces la capacidad de frenado total.

 Mecanismo de operación CTB totalmente de resorte, que cumple con el requisito "libre de aceite" para aparamenta; tiene excelentes características mecánicas, estructura compacta y alta confiabilidad, y ha obtenido patentes nacionales y ha sido premiado como producto científico y tecnológico.

 Todos los seccionadores están equipados con aisladores compuestos y adoptan una estructura giratoria directa de un solo brazo con gran simplicidad y confiabilidad; Se utilizan dedos de contacto de cobre disperso plateado con grafito de autofuerza, que presentan un buen rendimiento de tensión estructural, una gran capacidad de transporte de corriente y un funcionamiento sin mantenimiento.

 Todas las piezas metálicas expuestas están tratadas con tecnología anticorrosión avanzada, lo que garantiza que no se oxidarán durante 20 años en condiciones generales de contaminación.

 1.3 El ZWC□-40.5 cumple con los estándares nacionales GB1984-2003, GB11032-89 y GB1985-2004, y cumple con los requisitos de los estándares IEC56, IEC99-4, IEC129 e IEC694 de la Comisión Electrotécnica Internacional (IEC). Todos los demás componentes internos cumplen con sus respectivos requisitos estándar.

 Estructura y principio de funcionamiento

 2.1 Este producto está diseñado para aplicaciones en exteriores. Las condiciones ambientales de funcionamiento son las siguientes

 a. Altitud: No superior a 2000 m (negociable al realizar el pedido)

 b. Temperatura ambiente: -40 ℃ ~ +40 ℃

 do. Humedad relativa: Promedio diario no más del 95%, promedio mensual no más del 90% (a 25 ℃)

 d. Velocidad del viento: no más de 35 m/s

 mi. Clase de contaminación: Clase IV, distancia de fuga nominal superior a 31 mm/kV

 F. No hay entornos inflamables, explosivos, químicamente corrosivos o con vibraciones severas.

 gramo. Intensidad sísmica: No superior al Grado 8

 h. Espesor de la capa de hielo: no más de 10 mm
