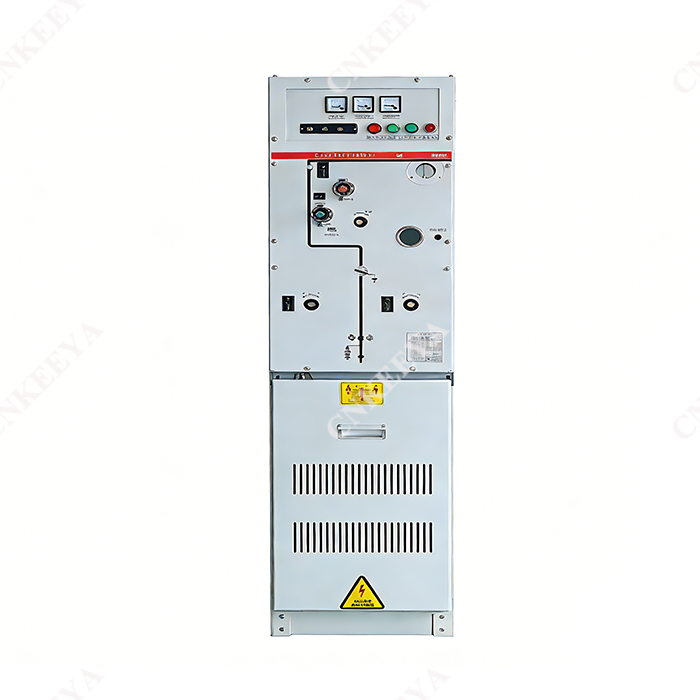

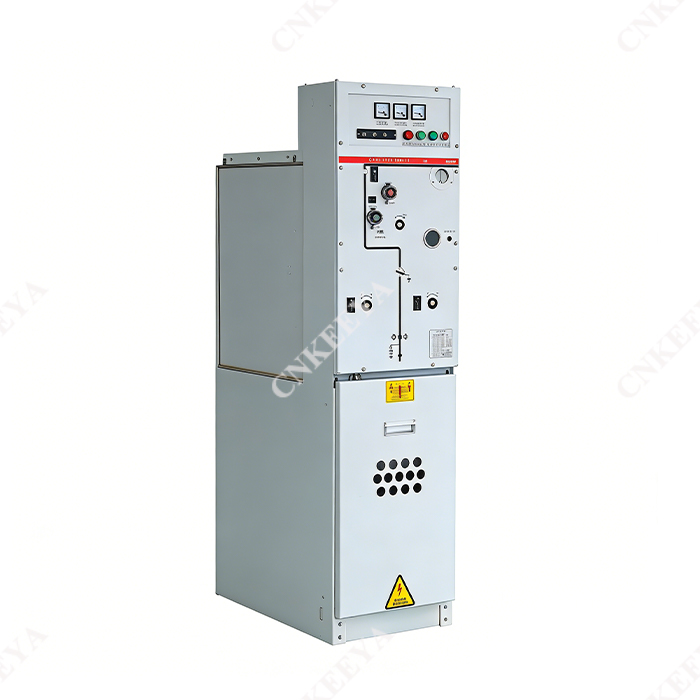

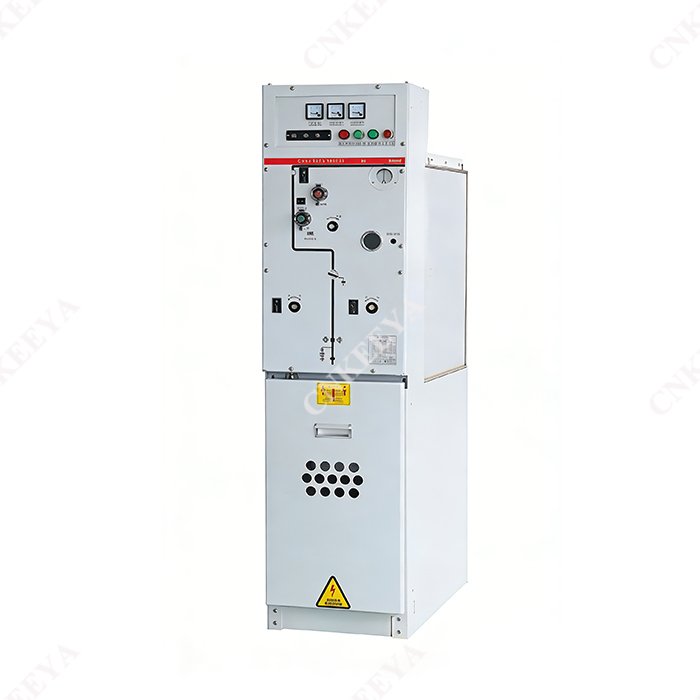

Unidad principal de anillo aislado sólido de 12 kV

CNKEEYA, unidad principal de anillo con aislamiento sólido de 12 kV, un proveedor acreditado con sede en China, se especializa en proporcionar unidades principales de anillo con aislamiento sólido de alta calidad para soluciones de distribución eléctrica eficientes y confiables. La unidad principal de anillo con aislamiento sólido GTXGN □-12 es una nueva generación de unidad principal de anillo de aislamiento compuesto de tipo protección ambiental desarrollada por nuestra empresa. Se compone principalmente de tres partes, a saber, unidad V (unidad de disyuntor), unidad C (unidad de interruptor de carga), unidad F (unidad combinada), cada unidad se puede usar sola o también se puede extender libremente, su estructura se divide en sala de instrumentos de control inteligente, mecanismo operativo y parte primaria, la sala de instrumentos puede coincidir con la protección del microordenador (controlador), utiliza un mecanismo de operación de resorte y la parte principal adopta el proceso de gel automático de APG, el interruptor de aislamiento y la cámara de extinción de arco están completamente encerrados en el resina epoxi y se utiliza una junta especial para conectar el autobús.

La cámara de extinción de arco adopta un material de contacto especial de cobre y cromo: contacto de campo magnético longitudinal tipo R y un proceso de sellado completo de una sola vez. La capacidad de corte de corriente de cortocircuito y la estabilidad, la vida eléctrica, el aumento de temperatura y el nivel de aislamiento de esta cámara de extinción de arco (material de contacto de cobre y aluminio, estructura de contacto de campo magnético longitudinal en forma de copa y proceso de sellado único incompleto) obviamente mejoraron en comparación con la anterior. El mecanismo de operación adopta el mecanismo de operación elástico que está integrado con el interruptor, es decir, el interruptor de aislamiento y el mecanismo de operación elástico del interruptor principal están integrados, lo que puede realizar convenientemente el enclavamiento, y las piezas del mecanismo son menores, lo que reduce los enlaces de transmisión innecesarios con alta confiabilidad, y la operación eléctrica se puede instalar de acuerdo con las necesidades de los usuarios.

Aparamenta completamente cerrada con aislamiento sólido: adopta material aislante sólido como medio aislante principal y conexión conductora. Después de que el interruptor de aislamiento, el interruptor de puesta a tierra, la barra principal, la barra secundaria y otros circuitos eléctricos dominantes sean simples o combinados, el medio aislante sólido se envuelve y empaqueta en uno o varios módulos con ciertas funciones, que se pueden recombinar o expandir con un aislamiento completo y un rendimiento de sellado completo. El mecanismo de tres estaciones puede abrir y cerrar la corriente de carga y también puede realizar operación manual y eléctrica.

condición de servicio

● Temperatura ambiente: -45 ℃ + 45 ℃

● Humedad: promedio máximo relativo ≤95%, promedio mensual ≤90%

● Altitud: ≤4000 metros

● Capacidad sísmica: 8 grados

● Grado de protección: IP67 para tubo portafusible con cuerpo electrificado, carcasa de armario de distribución IP3X

Estándar ejecutivo

GTXGN □-12

Unidad principal de anillo aislado sólido

● IEC 62271-1-2017 Aparamenta de alta tensión y equipo de control, parte 1: especificaciones comunes

● IEC 620071-200-2003 Aparamenta y equipo de control de alta tensión, parte 200: Aparamenta y equipo de control de CA encapsulados en metal para tensiones nominales superiores a 1 kV y hasta 52 kV inclusive.

● GB3906-2006 Aparamenta y equipo de control con envolvente metálica de corriente alterna para tensión nominal superior a 3,6 kV y hasta 40,5 kV inclusive.

● GB/T11022-2011 Especificaciones comunes para estándares de aparamenta y control de alta tensión

● GB1984-2014 Disyuntores de corriente alterna de alto voltaje

● GB1985-2014 Seccionadores y seccionadores de tierra de corriente alterna de alta tensión

● GB3804-2017 Interruptores de corriente alterna de alto voltaje para tensión nominal superior a 3,6 kV y inferior a 40,5 kV

● DL/T404-2018 Aparamenta y equipo de control en envolvente metálico de corriente alterna para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive

● Q/GDW730-2012 Especificaciones para unidades principales de anillo con aislamiento sólido de 12 kV

Parámetro técnico

Parámetro técnico de la aparamenta

Seguridad y protección del medio ambiente

Protección del medio ambiente

Tamaño del contorno
