Cnkeeya se destaca como un proveedor prominente en el ámbito de la infraestructura de energía, ofreciendo soluciones de punta con un enfoque en 220kV y por debajo de las subestaciones prefabricadas inteligentes modulares. Reconocido por su experiencia y compromiso con la innovación, Keeya ofrece productos confiables y de alta calidad que satisfacen las necesidades en evolución del sector energético. Como proveedores, Keeya juega un papel crucial en el avance de la eficiencia e inteligencia de los sistemas de distribución de energía, contribuyendo a la integración perfecta de 220kV y por debajo de las subestaciones en diversos entornos.
CNKEEYA es un proveedor líder de subestaciones prefabricadas inteligentes modulares, especializada en soluciones para 220kV y por debajo de subestaciones prefabricadas inteligentes modulares.
El gabinete prefabricado es una subestación inteligente al aire libre basada en el concepto central de "distribución estándar". La adopción de la estructura del gabinete prefabricado se ha convertido en una medida importante para la construcción del portador de equipos primarios de subestación inteligente. En comparación con la aceleración de la construcción de la red inteligente, la velocidad de la construcción de subestaciones se ha retrasado relativamente. Para acelerar el ciclo de construcción de la subestación inteligente, State Grid Corporation of China ha propuesto el modo de construcción de subestación de distribución estándar La solución de "diseño estandarizado, procesamiento de fábricas y construcción de ensamblaje" se da cuenta de la rápida promoción y aplicación de subestación inteligente (gabinete prefabricado).
El gabinete prefabricado es una realización importante de la nueva tecnología, nuevos materiales y nuevos equipos aplicados en subestaciones inteligentes. Se compone de gabinete prefabricado, panel de equipo secundario (o estante), instalaciones auxiliares de gabinete, etc. Completa la fabricación, ensamblaje, cableado, puesta en marcha y otras tareas en la fábrica, y se transporta al sitio del proyecto en su conjunto, que se encuentra en la Fundación de Instalación.
El gabinete prefabricado y su equipo secundario interno se dan cuenta de la integración de todo el conjunto de equipos secundarios por parte del fabricante, realizan el procesamiento de fábricas, reducen el cableado secundario en el sitio, reducen el diseño, la construcción, la puesta en marcha y la carga de trabajo, simplifican el mantenimiento, acortan el período de construcción y respalda efectivamente la construcción rápida de la cuadrícula de energía. El gabinete prefabricado tiene las características técnicas de la estandarización, la modularización y la prefabricación. El fabricante puede personalizar dimensiones específicas de acuerdo con las necesidades reales del gabinete de equipo para adaptarse al funcionamiento normal del equipo.
La estandarización significa que el tamaño del gabinete prefabricado se referirá al tamaño del contenedor estándar y mejorará adecuadamente, para que sea perfecto y ajustado al estándar de equipo, y hacer que alcance la estandarización correspondiente para facilitar el funcionamiento normal del equipo;
La modularización significa que el gabinete prefabricado se clasifica en equipos públicos, gabinete prefabricado, gabinete prefabricado de equipos de intervalo, gabinete prefabricado de potencia de CA/CC, gabinete prefabricado de batería y otros módulos de acuerdo con las diferentes funciones de los equipos internos. Según diferentes niveles de voltaje, se pueden dividir diferentes gabinetes prefabricados modulares en varios submódulos;
La prefabricación significa que la estructura del gabinete, la instalación de equipos internos, el cableado entre equipos internos, cables y cables ópticos entre el equipo interno del gabinete prefabricado se procesan por prefabricación de fábrica. Y la instalación, el cableado y la puesta en marcha de todos los equipos se completan en la fábrica. El gabinete prefabricado y su equipo interno se transportan al sitio de la subestación en su conjunto, y el posicionamiento y la potencia se completan para mejorar la eficiencia de construcción en el sitio y lograr el objetivo de reducir el ciclo de construcción de la subestación inteligente.

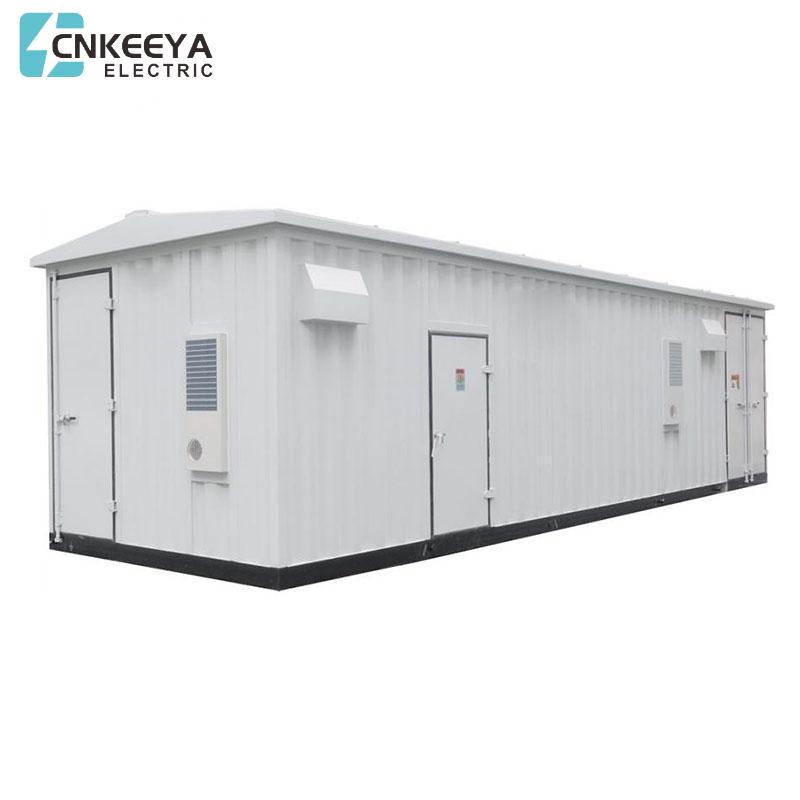

220kV y por debajo de subestaciones prefabricadas inteligentes modulares
220 kV y debajo de la subestación de tipo de gabinete prefabricado inteligente modular es una nueva generación de subestaciones inteligentes promovidas por la red estatal, que tiene las ventajas de seguridad y confiabilidad, área pequeña de boor, período de construcción corto, apariencia pequeña y hermosa, larga vida útil, sin radiación, bajo ruido, diseño bexible, etc., etc.
El transformador principal adopta productos de alta calidad seguros, confiables, de bajo ruido, sin fugas y sin núcleo; toda la estación está libre de conductores expuestos y equipos eléctricos expuestos. Con una buena protección contra la concha, se elimina el riesgo de descarga eléctrica accidental; el diseño compacto de toda la subestación reduce el área del piso y la altura en más del 30% en comparación con la subestación civil, reduciendo la tasa de ocupación del espacio urbano; el concepto de diseño de la modularización del bloque de construcción se adopta para todos los equipos en la subestación, y la producción de fábrica y la construcción de ensamblajes se realizan para cada módulo. La carga de trabajo de ingeniería civil en el sitio se reduce en más del 70%en comparación con la subestación civil convencional, y la carga de trabajo de instalación de equipos se reduce en más del 80%; no hay necesidad de dosis de la carretera para la movilización de equipos, y no hay polvo y contaminación acústica durante la construcción; el shell puede realizar la pintura de la estación completa, la integración de la cultura urbana urbana, mejorar la armonía urbana de la planificación urbana e integrar con el entorno de la transformación de la estación plena, la transformación de la transformación de la transformación en el entorno de la transformación, la transformación de la transformación, la transformación de la transformación en el entorno de la transformación de la transformación en el entorno de la transformación. El gabinete, a través de la tecnología de firewall, la tecnología de barrera de sonido y la tecnología de protección electromagnética, puede reducir el ruido de la subestación a menos de 40 decibelios, cumplir con los requisitos de la evaluación ambiental urbana y eliminar la contaminación acústica de la contaminación del ruido de las áreas residenciales de los problemas residenciales, debido a la modularización de la subestación. Centros, que es un nuevo modo de construcción de subestaciones.
Rápido - 3 meses de ciclo de producción de fábrica, 1 mes de ciclo de construcción en el sitio.
Área pequeña - pequeña, 30%-70%más pequeña que la de la construcción de subestaciones convencionales
Preciso: el Shell adopta los seis procesos anticorrosiones avanzados internacionalmente avanzados, que están libres de óxido durante 30 años y tiene una vida útil de 60 años. El equipo eléctrico principal adopta equipos libres de mantenimiento, que es seguro y confiable, con una excelente tecnología de procesamiento y un diseño de apariencia exquisita.
Ahorro: el diseño estandarizado, el procesamiento de fábrica y la construcción del tipo de ensamblaje ahorran del 5%al 10%de la inversión integral de toda la subestación. El diseño compacto de la subestación adopta la tecnología avanzada de integración del sistema completo, ahorrando el 30%- 70%de los recursos de la tierra.
Flexible: la estructura modular del bloque de construcción se puede adoptar de acuerdo con la diferente ubicación geográfica de la subestación, o se puede construir por etapas de acuerdo con la planificación actual y futura del período actual; es conveniente moverlo, se puede mover a otro lugar en su conjunto en el menor tiempo.
Los productos no solo pueden usarse en las áreas centrales urbanas para resolver el problema del aterrizaje difícil de las subestaciones convencionales, sino también ampliamente utilizadas en carbón, petróleo y otras industrias energéticas tradicionales, así como con la energía eólica, la energía eólica y otras nuevas industrias energéticas. Al mismo tiempo, con su modo de ensamblaje de diseño, producción y transporte de "bloques de construcción", es particularmente adecuado para áreas de montaña remotas suburbanas y otros lugares donde el transporte por carretera es inconveniente.
Todos los equipos en el gabinete deben ser equipos a prueba de humedad, y el gabinete prefabricado debe tener función de deshumidificación.
Altitud: <1000m
Temperatura promedio anual: 23 ℃
Temperatura máxima extrema: 39. 9 ℃
Temperatura mínima extrema: -8. 6 ℃
Premio anual promedio: 1300
Evaporación anual promedio: /
Espesor máximo de nieve anual: /
Humedad relativa promedio anual (%): ≤75
Profundidad anual máxima congelada del suelo: ≤0. 5m
Horario anual del sol: /
Días de tormenta eléctrica promedio anual (D): 37. 6
Días anuales de Gale promedio (d): /
Nivel de contaminación: IV
Velocidad del viento máximo: 25. 3m/s
Intensidad sísmica básica: vi
Posición de instalación: al aire libre
1. El espacio interior y la estructura del gabinete prefabricado están compuestos por equipos secundarios, aire acondicionado, iluminación, precipitación, seguridad, imagen y otros equipos. Al mismo tiempo, también es necesario cumplir con los requisitos de trabajo de la operación del equipo y el personal de mantenimiento. El interior del gabinete debe ser revisado. Los materiales de decoración son materiales resistentes al fuego y el agua. Se pueden agregar materiales de aislamiento térmico entre los materiales de decoración y los mamparos para bloquear la luz solar y garantizar la función de aislamiento térmico de la caja, la iluminación y el aire acondicionado en el gabinete se pueden realizar de diferentes maneras de acuerdo con las necesidades. Para ahorrar de manera efectiva, el sistema de aire acondicionado y de escape industrial se instala en el gabinete, que puede ajustar el entorno operativo en el gabinete en tiempo real; a medida que se adopta el modo desatendido en la actualidad, la seguridad, la imagen, el monitoreo de imágenes y los sistemas de alarma de incendios deben instalarse en el gabinete; la disposición de cableado se puede organizar correctamente de acuerdo con la operación normal del equipo.
2. Aparato compuesto GIS de tipo gabinete prefabricado y subestación de tipo de gabinete prefabricado. Los aparatos compuestos SIG prefabricados incluyen cajas prefabricadas, intervalos de línea entrantes y salientes e intervalos de medición y protección seccionalizados, y los intervalos de línea entrantes y salientes incluyen intervalos de línea entrantes e intervalos de transformadores principales; los intervalos de línea entrante incluyen terminal de cable de línea entrante, disconnector I, Inconnector.
3. Transformador I y circuito L: el intervalo principal del transformador incluye el terminal de cable saliente y el desconnector lll; el intervalo de medición y protección seccionalizado incluye un intervalo seccionalizado de acoplador de bus y dos intervalos de medición y protección. El intervalo seccionalizado de la pareja de autobuses incluye el disyuntor de circuito LL, el transformador LL y dos desconectores IV, y el intervalo de medición y protección incluye transformador lll y desconcertador V conectado juntos; los intervalos de medición y protección seccionalizados se establecen entre dos grupos adyacentes de intervalos de línea entrantes y salientes. Los intervalos de línea entrantes y salientes, los intervalos de medición y protección seccionalizados y los autobuses forman una estructura lineal. Los intervalos de línea entrantes y salientes, los intervalos de medición y protección seccionalizados y los autobuses se encuentran en la caja prefabricada. El gabinete de equipo combinado secundario prefabricado está compuesto por cuerpo del gabinete, equipos secundarios, aire acondicionado, iluminación, lucha contra incendios, seguridad, imagen y otros equipos. Todos los equipos en el gabinete están conectados y depurados en la fábrica, y transportados al sitio en su conjunto o 2 ~ 3 unidades.
