En el ámbito de la infraestructura eléctrica, Keeya, con sede en China, está a la vanguardia con su experiencia en instalación de condensadores en derivación de alto voltaje. Al personalizar soluciones para satisfacer las necesidades específicas de los clientes, Keeya ejemplifica su compromiso con instalaciones personalizadas y duraderas.
Keeya, una fábrica distinguida y proveedor confiable, se especializa en brindar soluciones de vanguardia para la instalación de capacitores en derivación de alto voltaje. Con un compromiso con la innovación y la ingeniería de precisión, nuestra fábrica se destaca en la creación de instalaciones de condensadores avanzadas diseñadas para mejorar la calidad y la eficiencia de la energía en sistemas de alto voltaje.
La competencia de Keeya en la entrega de soluciones personalizadas de instalación de capacitores en derivación de alto voltaje garantiza la perfecta integración de capacitores en derivación de alto voltaje en diversos sistemas eléctricos. Reconocidas por su construcción duradera, estas instalaciones muestran la dedicación de Keeya a la longevidad y la confiabilidad frente a las diferentes demandas operativas. El énfasis de Keeya en la personalización y la durabilidad los posiciona como un socio confiable en el avance de la resiliencia y el rendimiento de las redes eléctricas de alto voltaje.
El dispositivo condensador paralelo de alto voltaje de la serie TBB (en lo sucesivo, el dispositivo) es adecuado para las series de potencia AC 50 HZ y III 10 KV.
● El voltaje de funcionamiento nominal es de 10 kV y puede funcionar durante mucho tiempo por debajo de 1,1 veces el voltaje nominal;
● Cuando el valor cuadrático medio no supera 1,3Un, la instalación puede funcionar de forma continua a frecuencia nominal, tensión sinusoidal nominal y corriente sin estado de transición;
● La instalación cuenta con protecciones contra sobrecorriente, sobretensión, subtensión y otras protecciones para fallas del sistema;
● Para la protección del fallo interno del condensador, además de la protección con fusibles para un solo conjunto, la instalación también dispone de diferentes protecciones de relé según las diferentes formas de cableado principal;
● El diseño y procesamiento de la instalación deberán cumplir con el Código GB50227-1995 para el diseño de instalación de capacitores en derivación y JB711-1993 para instalaciones de capacitores en derivación de alto voltaje.

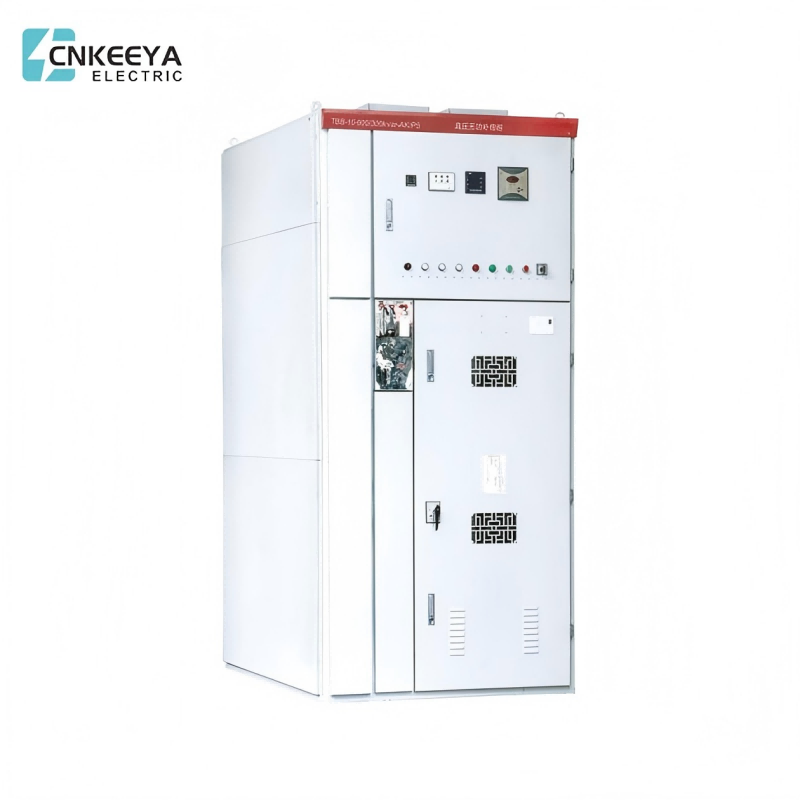

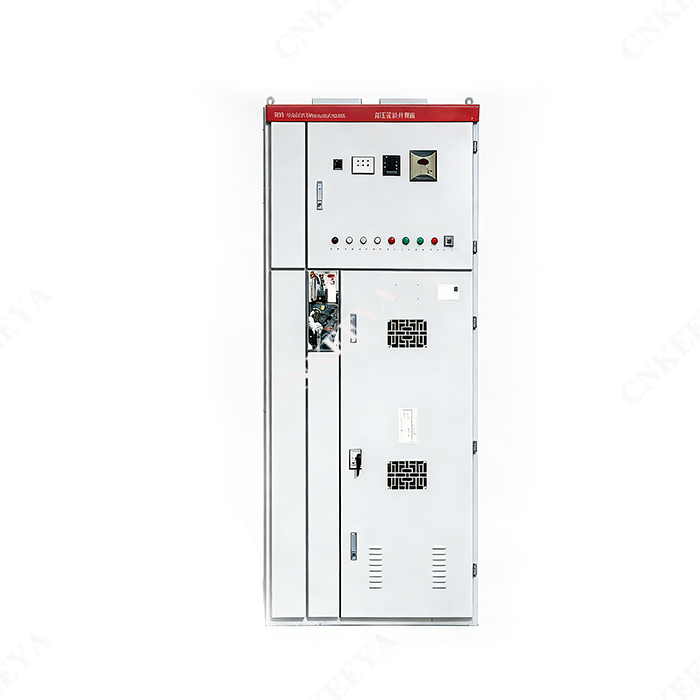

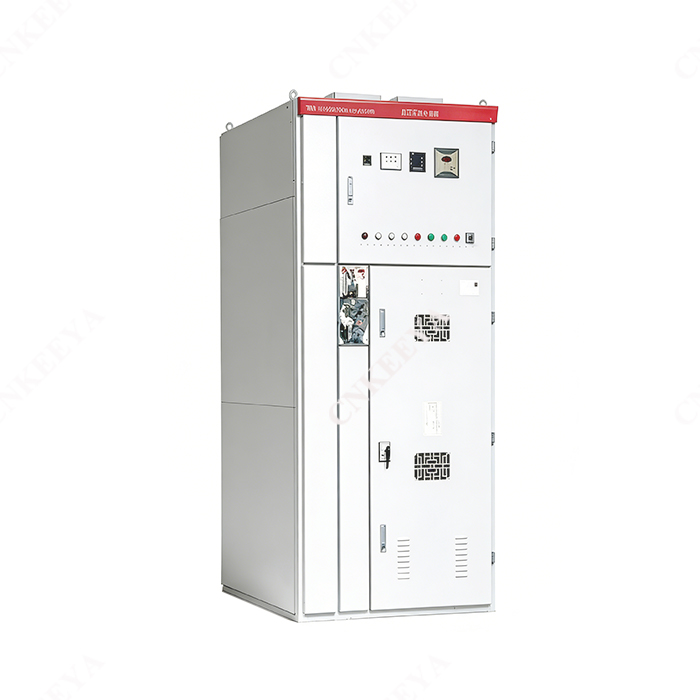

Instalación de condensadores en derivación de alto voltaje TBB
La estructura de la instalación se clasifica en tipo de gabinete y tipo de ensamblaje. El tipo de ensamblaje también se puede clasificar en tipo de chip y tipo de desmontaje completo. La estructura del gabinete se instalará primero en la fábrica, luego se retirarán, numerarán y transportarán los componentes. al sitio y ensamblado de acuerdo con el dibujo. Desde una perspectiva interior, el tipo de chip es principalmente conveniente para su manipulación. El tipo de ensamblaje completo generalmente se usa en exteriores, lo que es principalmente conveniente para la galvanización en caliente. Este dispositivo se compone principalmente de un gabinete de reactor, un gabinete de descarga y un gabinete de capacitor.
● Gabinete del reactor
El gabinete del reactor se utiliza principalmente para limitar la corriente de irrupción de cierre y suprimir los armónicos. Al limitar la corriente de irrupción de cierre, el reactor XL=(0,1~1)%XC; cuando se suprimen más de 5 armónicos,XL=(5~6)%XC ;cuando se suprimen más de 3 armónicos, XL=(12~13)%XC.
● Gabinete de descarga
El gabinete de descarga se compone principalmente de una bobina de descarga o un transformador de voltaje, un pararrayos de óxido de zinc y un seccionador de conexión a tierra. La bobina de descarga está conectada al banco de capacitores en paralelo. Cuando el banco de capacitores se desconecta de la fuente de alimentación, su rendimiento de descarga reducirá el residual. voltaje en el banco de capacitores desde el valor máximo del voltaje nominal hasta menos de 50 V en 5 s. Los descargadores de sobretensiones de óxido de zinc se utilizan para limitar la conmutación sobre voltaje causada por la conmutación de bancos de condensadores. El seccionador de conexión a tierra se utiliza para conectar a tierra el bus durante el mantenimiento del corte de energía. La configuración anterior se puede ajustar según los requisitos del usuario. Si el modo de conexión de línea es de doble estrella , el gabinete del capacitor debe tener una estructura de doble fila o doble capa, y el transformador de corriente debe instalarse adicionalmente en el gabinete.
● Gabinete de condensadores
El gabinete del capacitor se compone principalmente de fusible y capacitor. Cuando la falla interna del capacitor alcanza el 50% ~ 70%, el fusible se fundirá y el capacitor defectuoso se separará del circuito de alimentación, evitando la expansión del accidente.
● Montaje de la instalación del condensador en derivación.
Esta instalación se utiliza principalmente para combinar el ensamblaje del capacitor, la bobina de descarga, el pararrayos y el interruptor de puesta a tierra y el reactor eléctrico. El ensamblaje del capacitor consiste en instalar una cantidad adecuada de capacitores individuales con fusibles internos en una caja llena de aislamiento. La caja está equipada con una válvula de alivio de presión y un controlador de temperatura con alarma y contactos de disparo. La instalación tiene las ventajas de un área pequeña, instalación simple, operación y mantenimiento convenientes, etc.

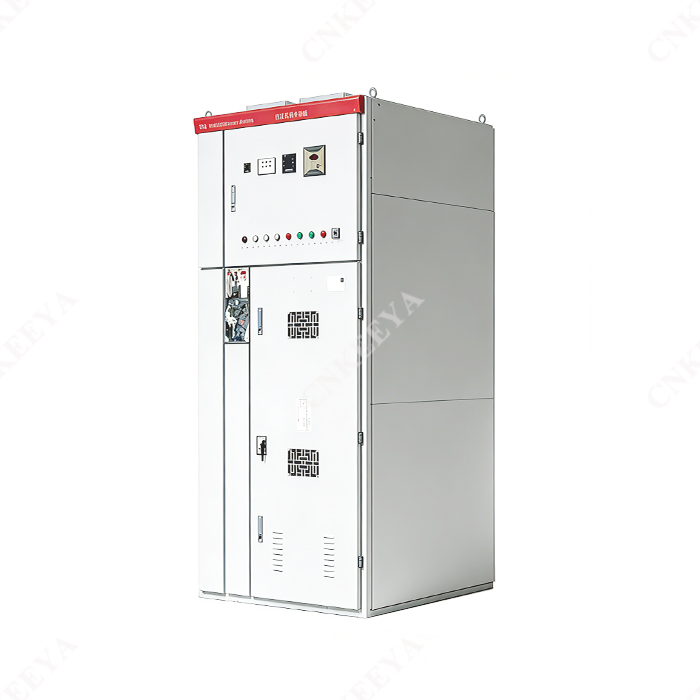

Instalación de condensadores en derivación de alto voltaje TBB
1. Acero de 6 canales integrados #10 y ganchos con apertura hacia abajo;
2. 4 placas de acero incrustadas y manos;
3. Estructura de hormigón;
4. Placa de acero integrada y gancho;
5. Placas y ganchos de acero integrados. se distribuyen uniformemente en la circunferencia.
La solución típica del circuito primario de la instalación se muestra en la Figura 1, donde se instala el interruptor de puesta a tierra según los requisitos del usuario. Durante la instalación, se colocará en el gabinete de descarga y la profundidad del gabinete se cambiará a 1200 mm.
● Capacidad del sistema (kVA) y solución de cableado principal, carga del sistema y modo de trabajo;
● Número de armónicos, cada voltaje armónico y contenido de corriente armónico (el fabricante puede medir en nombre del usuario);
● Factor de potencia del sistema, factor de potencia después de la compensación y capacidad de compensación total (el fabricante puede diseñar en nombre del usuario);
● Plano del sitio de instalación, modo de instalación, modo de entrada y salida de instalación;
● Requisitos de tamaño y color del gabinete.
