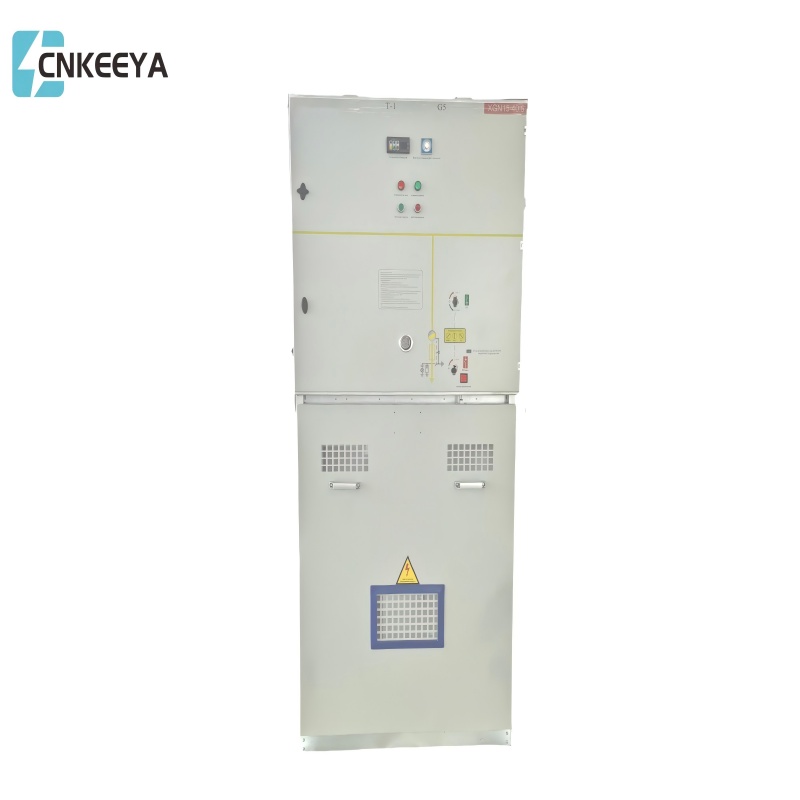

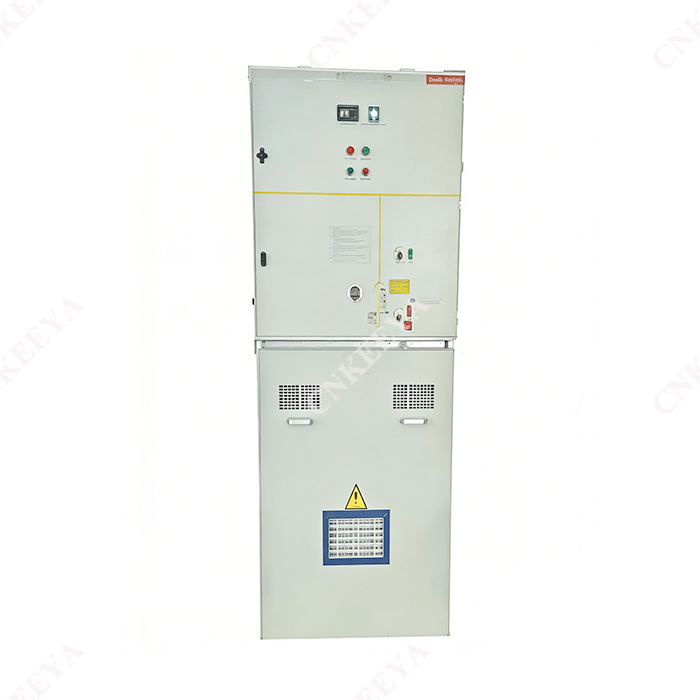

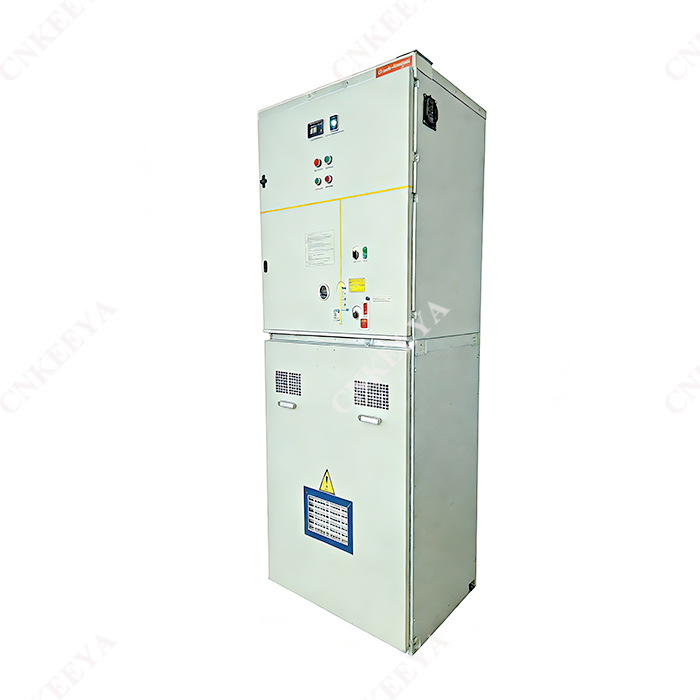

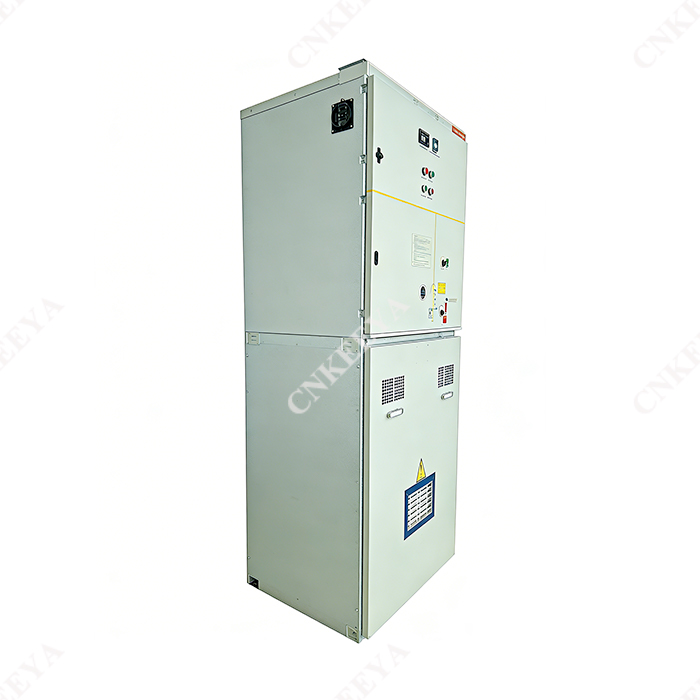

Unidad principal de anillo cerrado de metal completo

Keeya, un fabricante de renombre, se enorgullece de presentar la unidad principal de anillo cerrado totalmente metálico, que combina tecnología avanzada con soluciones rentables. Priorizamos la entrega de productos de alta calidad a precios competitivos, garantizando que nuestras unidades principales de anillo cerrado completamente de metal se destaquen como soluciones confiables y asequibles. Asóciese con Keeya para acceder a experiencia en fabricación de primer nivel, rentabilidad y excelencia en el ámbito de las unidades principales de anillos totalmente encerradas en metal. Confíe en nosotros para obtener soluciones innovadoras que satisfagan sus necesidades sin salirse de su presupuesto.

Modelo: XGN□-24KV

Enviar Consulta

Descripción del Producto

Keeya, un fabricante líder, presenta con orgullo la unidad principal de anillo cerrado totalmente metálico, que combina tecnología de vanguardia con un compromiso con la rentabilidad. Nuestra dedicación a proporcionar productos de alta calidad va acompañada de nuestro enfoque en ofrecer precios competitivos. Keeya es una fuente confiable de soluciones rentables en el ámbito de las unidades principales de anillo cerrado totalmente metálico. Asóciese con nosotros para acceder a productos de primer nivel que priorizan tanto la calidad como la asequibilidad.

Aumentar la capacidad del transformador principal y mejorar la capacidad de suministro de energía de la subestación.

Mejorar la capacidad de transmisión de energía de las líneas de distribución y reducir el número de líneas de distribución.

Incrementar el radio de alimentación de las líneas de media tensión.

Mejorar la calidad del suministro eléctrico de la red eléctrica de media tensión.

Reducir la pérdida de energía de la red eléctrica de media tensión.

Ahorre metales no ferrosos y recursos terrestres.

Modelo y significado

condición de servicio

● Altitud: ≤1000m

Temperatura ambiente: temperatura ambiente máxima +40 ℃, temperatura ambiente mínima -35 ℃, diferencia de temperatura diaria máxima 25 ℃;

● Humedad relativa: humedad relativa promedio diaria ≤95%, humedad relativa promedio mensual ≤90%;

● Intensidad sísmica: 8 grados;

Frecuencia nominal del sistema: 50 HZ;

Tasa de fuga anual de SF6: ≤0,1%;

Grado de protección de la carcasa: IP3X;

● Nota: al realizar el pedido de este producto fuera de las condiciones anteriores, consulte con nuestra empresa.

Estándar ejecutivo

● GB/T156 Tensiones estándar

● GB 311.1 Coordinación de aislamiento-Parte 1: Definiciones, principios y reglas;

● GB 38043,6kV~40,5kV Interruptores de corriente alterna de alto voltaje para voltaje nominal superior a 3,6kV y inferior a 40,5kV GB 3906 Aparamenta de control y distribución con envolvente metálica de corriente alterna para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive;

● GB/T 11022 Especificaciones comunes para estándares de aparamenta y control de alta tensión;

● GB/T 12.022 Hexafluoruro de azufre para uso industrial;

● GB16926 Combinaciones de interruptor-fusible de corriente alterna de alto voltaje;

● Cuadro de distribución de alta tensión CA interior DL/T 404 Unidad principal de anillo completamente cerrada de metal

Parámetro técnico

No.	Nombre		Unidad	Armario de distribución de carga	Armario combinado interruptor-fusible
1	Tensión nominal		kV	24
2	Frecuencia nominal		Hz	50
3	Corriente nominal		A	630	125
4	Corriente de ruptura de carga nominal		A	630	125
5	Corriente nominal soportada de corta duración (efectiva)(3s)		ka	20
6	Corriente pico nominal soportada		ka	50
7	Corriente de ruptura en circuito cerrado		A	630
8	Corriente de transferencia máxima		A		31.5
9	Futuro rotura de cortocircuito corriente del fusible (efectiva)		ka		1400
10	Corriente soportada de corta duración de 2 s del interruptor de puesta a tierra		ka	20
11	Tiempos de rotura actuales nominales		Tiempo	≥100
12	Vida mecánica	interruptor de carga		≥2000
		interruptor de puesta a tierra		≥2000
13	Tasa de fuga anual de gas SF6	Tasa de fuga anual de gas SF6	%	≤0,1
14	Tensión soportada nominal de frecuencia eléctrica de corta duración (efectiva)	A través de la distancia de aislamiento	kV	64(79)
		Distancia de apertura del interruptor	kV	64(79)
		Fase a fase, fase a tierra	kV	50(65)
	Tensión soportada nominal del impulso del rayo (pico)	A través de la distancia de aislamiento	kV	110(145)
		Distancia de apertura del interruptor	kV	110(145)
		Fase a fase, fase a tierra	kV	95(125)
15	Límite de aumento de temperatura		K	Según GB/T11022
16	Mecanismo de operación			Manual o eléctrico más manual.
17	Tensión de funcionamiento		V	DC110 recomendado, DC24 o DC48 opcional AC220
18	Distancia de fuga de las piezas aislantes en el gabinete.		mm/kV	≥20(24kV)220(calculado según 24kV)
19	Grado de protección del gabinete			IP3X
20	Distancia libre de aire del conductor desnudo (fase a tierra y fase a fase)		milímetros	≥180
21	Corriente nominal de rotura de carga del cable		A	25
22	Corriente de inductancia de conmutación de transformador sin carga		A	0~15A
23	Asincronía de apertura y cierre.		EM	<5
24	Resistencia del circuito principal (sin incluir fusible)		mΩ	<140

Nota: La corriente nominal de la combinación interruptor-fusible se utiliza para el aparato combinado completo del interruptor de carga y el fusible seleccionado. Los datos fuera de los soportes se refieren al sistema de puesta a tierra del punto neutro a través de baja resistencia, y los datos dentro de los soportes se refieren al punto neutro de puesta a tierra o al sistema no puesto a tierra a través de la bobina de supresión de arco.

Unidad principal de anillo completamente cerrada de metal

Tamaño del contorno

Diagrama esquemático del gabinete de línea entrante (saliente)

Propósito del armario de distribución	Ancho del gabinete (mm)	Profundidad del gabinete (mm)	Altura del gabinete (mm)
Entrante gabinete	750	1020	1900
gabinete saliente	500	1020	1900
gabinete	500	1020	1900
Armario de bus	500	1020	1900
Gabinete de pareja Vicebus	500	1020	1900
Gabinete de transición para autobús	500	1020	1900
Medida gabinete	1120	1020	1900

Nota:

1.La profundidad nominal del armario de distribución incluye todos los bordes exteriores del panel de la puerta (excluidos los elementos convexos, cerraduras, pasadores y las partes convexas del panel de la puerta).

2.La altura nominal del armario de distribución, incluidos todos los bordes exteriores del cabezal (excluidos los anillos convexos)
